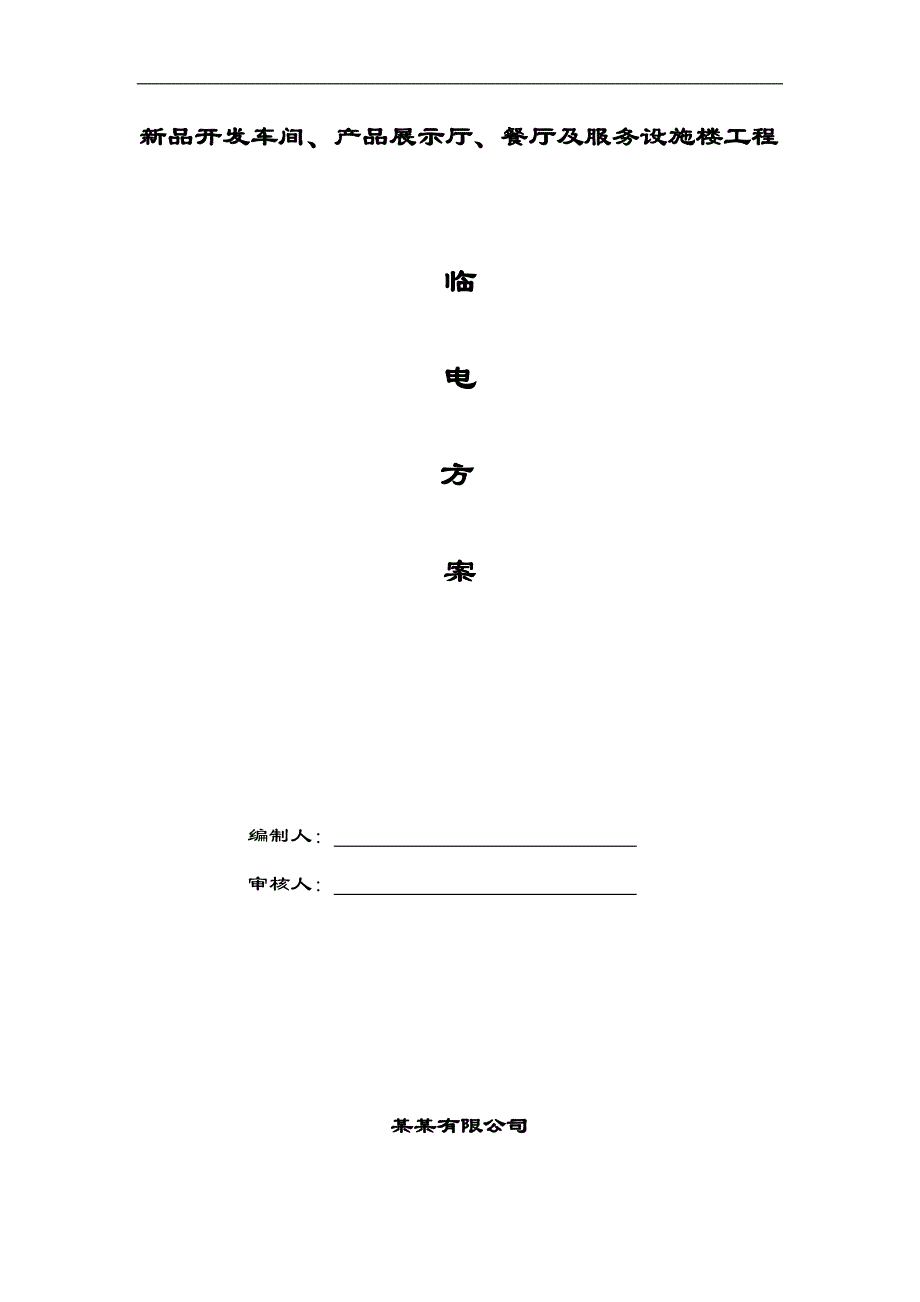

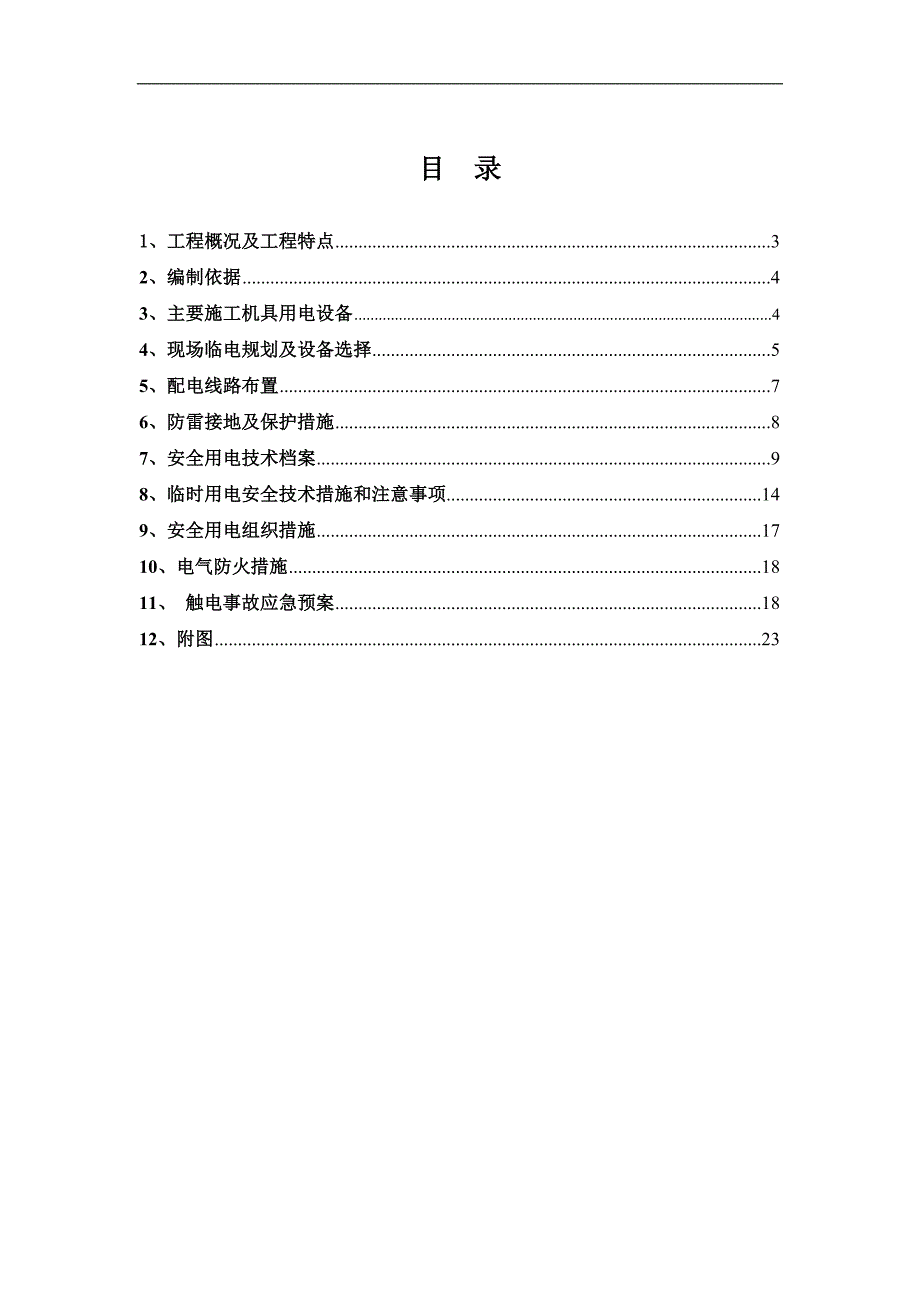

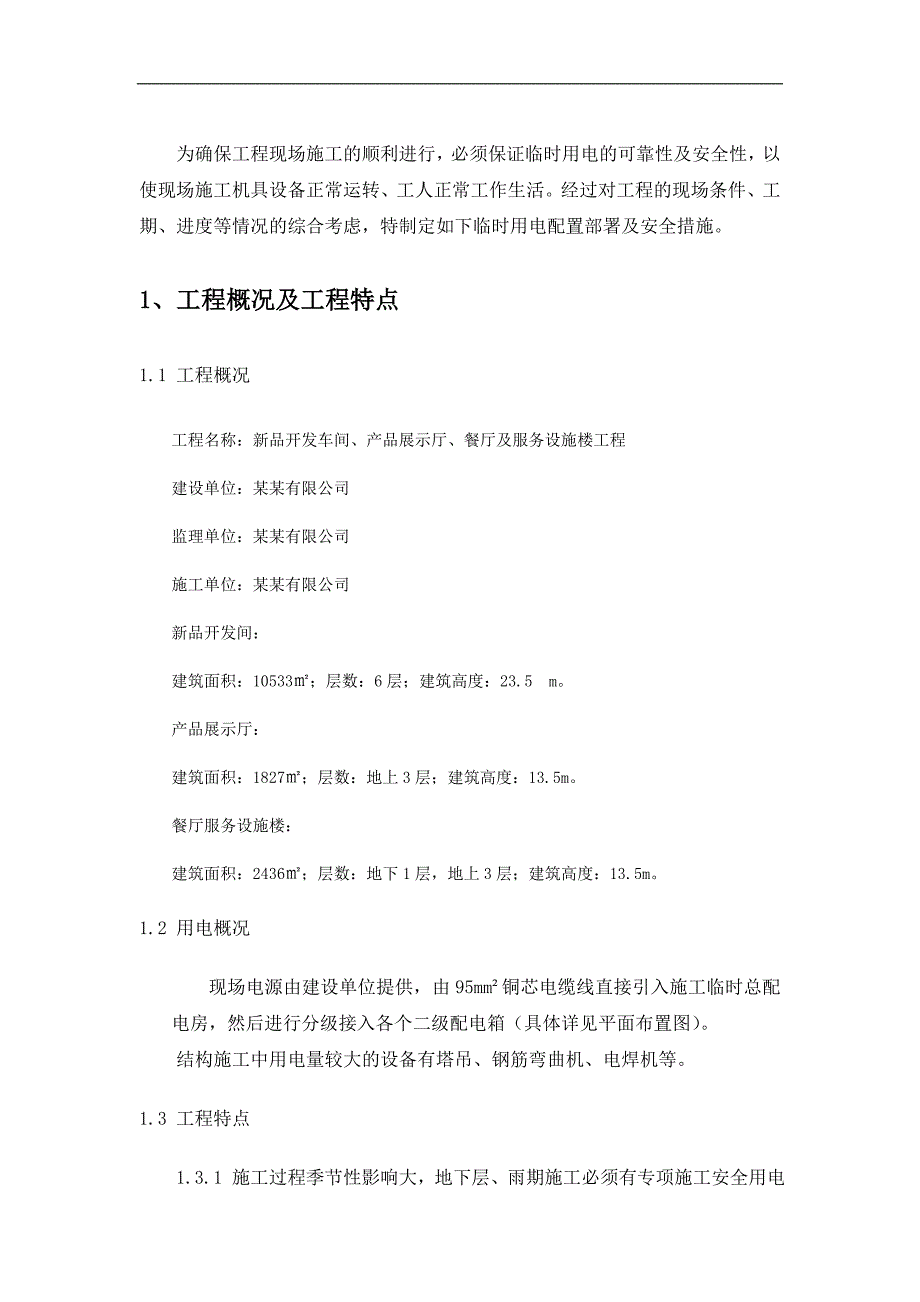

1、新品开发车间、产品展示厅、餐厅及服务设施楼工程临电方案编制人： 审核人： 某某有限公司目 录1、工程概况及工程特点32、编制依据43、主要施工机具用电设备44、现场临电规划及设备选择55、配电线路布置76、防雷接地及保护措施87、安全用电技术档案98、临时用电安全技术措施和注意事项149、安全用电组织措施1710、电气防火措施1811、 触电事故应急预案1812、附图23为确保工程现场施工的顺利进行，必须保证临时用电的可靠性及安全性，以使现场施工机具设备正常运转、工人正常工作生活。经过对工程的现场条件、工期、进度等情况的综合考虑，特制定如下临时用电配置部署及安全措施。1、工程概况及工程特点1.
2、1 工程概况工程名称：新品开发车间、产品展示厅、餐厅及服务设施楼工程建设单位：某某有限公司监理单位：某某有限公司施工单位：某某有限公司新品开发间：建筑面积：10533；层数：6层；建筑高度：23.5 m。产品展示厅：建筑面积：1827；层数：地上3层；建筑高度：13.5m。餐厅服务设施楼：建筑面积：2436；层数：地下1层，地上3层；建筑高度：13.5m。1.2 用电概况现场电源由建设单位提供，由95mm铜芯电缆线直接引入施工临时总配电房，然后进行分级接入各个二级配电箱（具体详见平面布置图）。结构施工中用电量较大的设备有塔吊、钢筋弯曲机、电焊机等。1.3 工程特点1.3.1 施工过程季节性影响
3、大，地下层、雨期施工必须有专项施工安全用电措施。1.3.2 单层面积大，施工用电平面布置困难。1.3.2 本工程施工用地紧张。2、编制依据2.1 甲方提供的现场电源2.2 主要规范、规程、标准类 别名 称编 号国 家低压配电设计规范规程GB50054-95建筑工程施工现场供用电安全规范GB50194-93行 业施工现场临时施工用电安全技术规程JGJ46-2005建筑施工安全检查标准JGJ59-992.3 主要图集类 别名 称编 号国 家建筑电气通用图集92DQ1-92DQ133、主要施工机具用电设备3.1 主要机具用电设备序号设备名称型号额定功率使用台数总功率1塔吊QTZ25075KW175K
4、W2钢筋调直机GTY4-12mm15KW115 KW3钢筋弯曲机GW4020.2KW120KW4钢筋切断机GQ403 KW13KW5直螺纹套丝机AGS-403 KW26 KW6空压机7.5KW17.5 KW7电锯MJ104A3KW13 KW8平板振动器1.5KW11.5 KW9插入式振动棒2.2 KW48.8 KW10电焊机B*1-300F11KW222 KW11电焊机Z*7-3159 KW19KW注：根据施工总平面图估算，分包单位进入现场后，根据其人员机具情况，用电负荷将有变动3.2 用电总量估算照明用电按动力用电量10%简化计算；电动机台数N1=13，查表取需要系数K1=0.6；电焊机台数
5、N2=3，查表取需要系数K2=0.6；建筑工地取功率因数cos=0.75，（数据取值详建筑施工手册，下同）。动力用电容量 PA=1.1* (K1*P1/cos+ K2*P2)=1.1 (0.6139.8/0.75+0.631)=143.484 KVA照明用电取动力用电量10%，即143.48410%=14.3484KVA总用电量 P=143.484+14.3484=157.8424KVA4、现场临电规划及设备选择4.1临时施工用电规化设置（1）根据施工组织设计总体部署，本工程用电高峰期为工程主体施工阶段，施工现场临时用电以满足主体施工用电高峰期要求进行设计和部署。（2）本工程施工现场范围内无各
6、种埋地管线影响。（3）现场采用380V低压供电，采用TN-S系统三相五线制供电。（4）根据施工现场用电设备布置情况，线路采用电缆埋地或架空敷设，布置位置及走向详见临时用电配电系统图及临电平面布置图，配电系统采用三级配电，两级防护。（5）按照施工现场临时用电技术规范JGJ46-2005 规定进行临时用电专项施工方案设计，接地电阻R4。4.2 配电箱及开关箱设置4.2.1 配电箱门左下方标明编号,右门下方标明负责人。配电箱内各路开关应标明用途名称和下级电箱编号；电箱编号为：总配电箱ZXAXXX，分配电箱FXBXXX，开关箱KXCXXX，移动电箱YXDXXX。4.2.2 每台固定配电箱都有独立的重复
7、接地体与箱内保护地线相接。重复接地电阻值不得10，现场地面布置的配电箱底边距地0.6m , 壁挂箱不低于1.4m，固定牢固。要求所有配电箱周围不得堆放各种物体，各箱进出线排列整齐，电源线和引出线都注明每条线路的名称。4.2.3 开关的选择 漏电开关额定电流除满足需要以外，同时还按照下列原则确定：一级配电箱(柜) 额定漏电动作电流30mA，动作时间0.1秒，额定漏电动作电流动作时间30mA秒三级箱和开关配电箱 额定漏电动作电流30mA，动作时间0.1秒4.2.4用电设备与开关箱配置要求:用电设备必须配置独立的开关箱,开关箱与用电设备之间的距离不大于3米,高度底边距地为0.6米。用电设备的金属外壳
8、,金属构件必须压接接地保护;接保护线必须采用黄绿双色多股铜芯导线。4.3电焊机与开关箱,防触电保护装置专用箱配置要求: 电焊机必须配置专用防触电保护装置,其电源由开关箱引入,线长不超5米。露天使用的电焊机应设置在地势较高、平整的地方并有防雨措施。4.4现场照明4.4.1照明装置在室外不低于3米,室内不低于2.4米的场所可使用220伏电源,大型照明装置室外不低于5米,金属外架必须做好接地保护。4.4.2照明装置在室外低于3米室内低于2.4米的场所,结构的楼梯间、地下室、宿舍、手把行灯应使用安全电压36伏。4.4.3在潮湿和易触及带电体场所电压不大于24伏。4.4.4在特别潮湿场所和金属容器内工作
9、照明电源电压不得大于12伏.4.4.5木工棚照明应使用防尘防爆型灯具。4.4.6食堂照明应使用防潮防爆型灯具,开关插座应使用防水型。5、配电线路布置5.1 配电系统配电房低压配电柜分四个回路（P1-P2-P3-P4）控制施工现场各用电设备，P1回路提供施工现场照明、办公室等临时设施照明，导线采用铜芯电缆线BLX-3*50+2*25mm，沿墙明设，过大门时，穿管保护；P2回路供钢筋加工棚、产品展示厅及新品开发车间部分楼层施工用电，导线采用铜芯电缆线BLX-3*50+2*25mm；P3回路供木工加工棚、餐厅服务设施楼及新品开发车间部分楼层施工用电，采用铜芯电缆线BLX-3*50+2*25mm；P4
10、回路供塔吊导线，采用采用铜芯电缆线BLX-3*50+2*25mm。（具体位置详见施工临时用电平面图）配电箱的接线采用TN-S系统的接线方式，配电箱设置两级漏电保护。一级配电箱下级设二级配电箱，塔吊电源电缆直接由一级配电箱内引出，一级箱内有备用的漏电断路器，可根据需要设置配电箱。二级配电箱下设三级配电箱和开关箱。楼层配电箱由二级配电箱引出，楼层用配电箱根据实际需要进行布置。配电箱箱内系统图5.2 线路敷设 5.2.1 现场施工临时用电线路全部采用TN-S接零保护系统敷设，变压器至总配电箱至分配电箱电缆采用YJLV22铠装交联聚乙烯绝缘铝芯电力电缆，架空或埋地敷设，敷设按JGJ46-2005（施工
11、现场临时用电安全技术规范）的要求施工。5.2.2 架空的电缆线路不低于3米,电缆应附着在钢丝绳上或沿围墙支托架设；引至地面时2米高至地下20厘米处,必须加护套管防护。5.2.3 埋地电缆深度0.7米；要求上下各铺10厘米细沙子,回填土夯实至50厘米铺红机砖或木板再回填土至地面夯实,沿电缆做标记。5.2.4 随层施工用电电缆应附着一根麻绳,每3米一个固定点以减轻电缆自重负荷。6、防雷接地及保护措施6.1 防雷接地措施6.1.1脚手架及金属设备需防雷和接地，每台塔吊接地体采用505镀锌角钢2.5m长3根一组,采用-404热镀锌扁钢连接焊接于塔座基座上,作为接地极，其接地工频电阻小于4欧姆,冲击电阻
12、小于30欧姆。6.1.2 接地电阻必须经过测试合格后方可使用。6.1.3 值班电工，应按规程要求，定期摇测接地电阻，高于规定时应及时补救。并作详细记录。6.2重复接地和接零保护措施6.2.1 所有电气设备的金属外壳及电气设备连接的金属构架采用接零保护。电气设备的接零保护线采用绿黄双色多股软铜线，振动大的用电设备不少于2处接零保护，设备禁止使用独股线。6.2.2 采用TN-S接零保护系统供电，并在总配电箱和每个分配电箱处做重复接地，接地电阻10，保护零线不小于16mm2。小于16mm2的保护零线与相线同载面。6.2.3 现场内的金属箱体、金属电气安装板及箱内不应带电的金属底座、外壳做接零保护。保
13、护零线通过接线端子板连接。所有电器设备的金属外壳及电气设备连接的金属构架采用接零保护。电气设备的接零保护线用多股软铜线，禁止使用独股铝线。6.2.4 保护零线不得装设开关或熔断器。7、安全用电技术档案7.1临电施工组织设计7.2临时用电施组变更记录临时用电设施根据施工需要进行大范围 改动，就必须对临电设计进行变更，必须填写变更单，仍由原设计人进行设计，同时变更后临电平面图，临电立面图等，仍必须经过审核、审批手续，各种变更资料附于变更单后以备查。7.3技术负责人的技术交底资料现场施工组织设计在批准后正式实施前或临时用电实施过程中，技术人员向安装、维修临时用电工程的电工和各种设备的用电人员分别贯彻
14、临电安全技术重点的过程，称技术交底其内容有以下几点：7.3.1电工安全用电技术交底（电气防火措施，触电事故紧急处理原则、急救措施、各类人员的分工和职责等）7.3.2现场电缆敷设技术交底（直埋、明敷、吊挂要求）7.3.3现场电箱安装技术交底（各类电箱、安装要求及周边位置环境等要求。）7.3.4现场接地与防雷保护交底（二级固定箱、重复接地和高大设施避雷装置等）7.3.5现场、生活区照明安全技术交底（生活区、办公区、固定移动式灯具及特殊场所灯具等）7.3.6现场机械设备安全技术交底（塔吊、地泵、钢筋加工设备及手动工具等）7.3.7现场季节性交底（雨季冬季施工技术措施）7.3.8装修期间技术交底及特殊部位技术交底（根据工程部位情况交底）7.4临时用电、电气设备试验、检验、调试记录7.4.1检验：测试电阻值7.4.2试验：电机有无异常声响，温升、检查控制电器闭合，打开是否灵活，机械稳定性，及制动是否可靠。7.4.3调试：带二次控制电路机电设备（如塔吊、外用电梯等设备）限位开关是否灵敏可靠7.5临时用电工程检查验收表7.5.1验收人员由以下人员组
