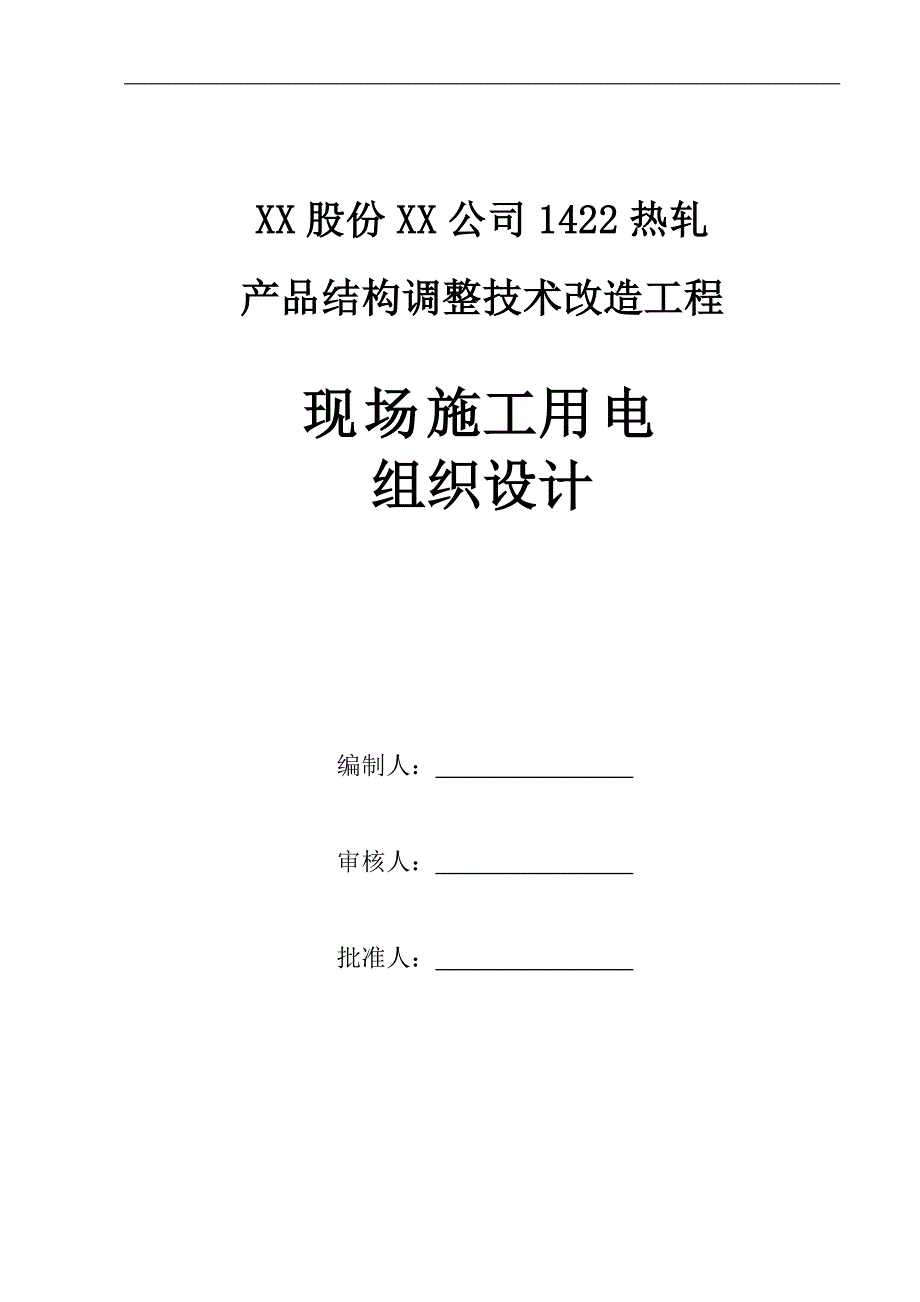

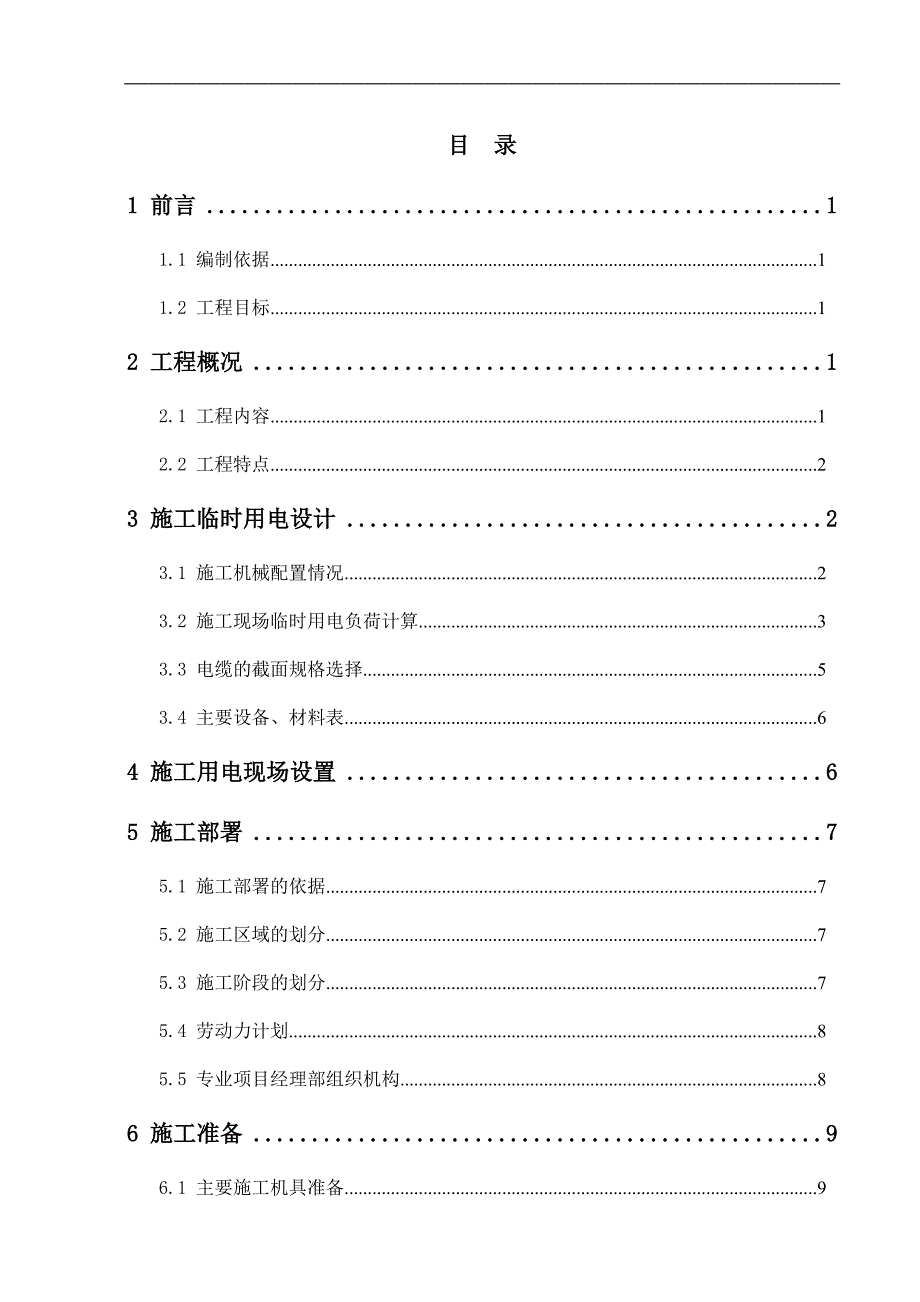

1、XX股份XX公司1422热轧产品结构调整技术改造工程现场施工用电组织设计编制人: 审核人: 批准人: 宝钢股份梅钢公司1422热轧产品结构调整技术改造工程现场施工用电组织设计编 制 人 年 月 日工 程 安 全 部 年 月 日技 术 质 量 部 年 月 日总 工 程 师 年 月 日目 录1 前言11.1 编制依据11.2 工程目标12 工程概况12.1 工程内容12.2 工程特点23 施工临时用电设计23.1 施工机械配置情况23.2 施工现场临时用电负荷计算33.3 电缆的截面规格选择53.4 主要设备、材料表64 施工用电现场设置65 施工部署75.1 施工部署的依据75.2 施工区域的划

2、分75.3 施工阶段的划分75.4 劳动力计划85.5 专业项目经理部组织机构86 施工准备96.1 主要施工机具准备96.2 技术资料准备97 施工工艺方法107.1防雷接地施工107.2 电缆敷设107.3 盘柜安装127.4 配线工程137.5 电气照明器具安装138安全用电技术措施和电器防火措施158.1安全用电技术措施158.2 电器防火措施161 前言1.1 编制依据梅山1422热轧产品结构调整技术改造工程酸轧标段施工组织设计;施工现场平面布置图;根据现场及大临区域高峰期间用电量作出的供电设计;国家及行业颁发的施工质量验收规范、工程质量检验评定标准;公司质量管理手册和程序文件,二十

3、冶内部的工艺标准;本工程现场施工条件。1.2 工程目标1.2.1施工质量目标a) 工程一次验收合格率达到100%。1.2.2 工期目标a) 开工:资金到位后一周内; 竣工: 开工后30个日历天。1.2.3 安全文明目标a) 达到JGJ5999标准的优良等级,创无伤工程。2 工程概况建设单位:上海梅山钢铁股份有限公司工程名称:上海梅山钢铁股份有限公司1422热轧产品结构调整技术改造工程施工现场大临设施供电工程 设计单位:二十冶梅钢1422热轧产品结构调整技术改造工程项目部监理单位:中国国际工程咨询有限公司梅山工程监理部建设地点:南京市中华门外新建梅山钢铁股份有限公司内2.1 工程内容施工现场临时

4、用电施工项目包括:(1)酸洗轧机及连退工程施工现场临时用电系统及防雷接地装置安装、调试;(2)二十冶项目部办公楼动力、照明系统安装调试。2.2 工程特点(1)本工程为新建项目,旨在为施工现场和大临设施提供照明和施工用电,本工程是后续工程能否顺利进行的关键,因此在施工过程中既要严格执行有关施工的要求,也要确保施工工期,为后续工程创造良好的开工条件。(2)本工程设备安装阵线长,施工面大,需配备通讯工具,以便及时沟通情况。(3)本工程施工项目多,有动力电缆敷设、配电箱安装及室内照明线路敷设。(4)部分项目含露天作业,要做好安全防护措施。3 施工临时用电设计3.1 施工机械配置情况冷轧施工2号变电所施

5、工用电动机械设备配备 表一序号设备名称规格(型号)数量(台/套)单机功率(kW)总功率(kW)1回转钻GPS-1517376292泥浆泵(回转钻)17223743静压桩机JZY-6002119238合 计361241冷轧施工2号变电所施工用电焊机及电焊装置设备 表二序号设备名称规格(型号)额定输入容量S(KVA)暂载率为100%时的输入容量0.59S(kVA)数量(台/套)总输入容量(kVA)1电焊机BX1-500372219418冷轧施工2号变电所施工用照明灯具 表三序号设备名称规格(kW)数量(台/套)总功率(kW)1太阳灯1.01919 冷轧施工1号变电所施工用电动机械设备配备 表三序号

6、设备名称规格(型号)数量(台/套)单机功率(kW)总功率(kW)备注1切割机J3G-40047.5302套丝机ZIT-R260.754.53钢筋弯曲机GW-4063184钢筋切断机GO-4062.213.25钢筋调直机GX1245.5226混凝土振捣棒ZN101.5157空压机23.77.48砂轮机9925B40.529电钻Mj-104100.5510锯床24811磨光机331.342.912坡口机24813油冲洗装置19090合 计266冷轧施工1号变电所施工用电焊机及电焊装置设备 表四序号设备名称规格(型号)额定输入容量S(KVA)暂载率为100%时的输入容量0.59S(kVA)数量(台/

7、套)总输入容量(kVA)1钢筋对焊机UN1-15015088.543542交流焊机BX1-5003721.8 25545.753氩弧焊机TSP-3001.81.1 44.2 合 计899.75冷轧施工1号变电所施工用照明灯具 表五序号设备名称规格(kW)数量(台/套)总功率(kW)1太阳灯1.0222白炽灯0.065033办公楼用电48合 计53 3.2 施工现场临时用电负荷计算a)二十冶现场酸洗轧机及连退工程施工现场临时用电计算负荷本工程业主仅提供6KV高压进线,我单位需根据现场施工用电进行临时用电的设计和施工。本工程二十冶承担酸洗轧机及连退两条线,施工用电高峰期将出现在2007年4月200

8、8年12月份,用电量将达到1500kVA,因此在酸轧区域和连退区域分别设置两台6KV电压1000KVA变压器。根据3.1 施工机械配置情况负荷计算如下:采用需要系数进行负荷计算,公式为:SSH=kP(KX1P1/cos1+KX2S2+KX3P3+KX4P4) 由公式求得施工现场设备用电所需总容量SSH后,即得施工现场所需供电总容量SZ,即SZSSH式中:SZ:施工现场供电需提供的总容量(kVA)(SZ =1000KVA)SSH:施工现场用电设备所需总容量(kVA)P1:施工现场用电动机额定功率之和(kW)P2:施工现场用电焊机额定功率之和(kW)P3:施工现场室外照明容量之和(kW)P4:施工

9、现场室内照明容量之和(kW)kP:同期系数,取0.8-0.9,一般为0.8。KX1:电动机需用系数,因本工程电动机总数在30台以上,故取0.5。 KX2:电焊机需用系数,因本工程电焊机总数在10台以上,故取0.5。KX3:本工程取1.0。KX4:本工程取0.8。cos1:电动机平均功率因数,施工现场最高取0.750.78,本工程取0.7。(A)冷轧施工2号变电所用电负荷计算.根据此式得:P1=1241kW、S2=418kVA、P3=19kWSSH=0.8(0.51241/0.7+0.5418+119)= 0.8(886.4+209+19)=891.5kVA经计算:SZ =1000 kVA SS

10、H = 891.5 KVA(B)冷轧施工1号变电所用电负荷计算根据此式得:P1=266kW、S2=899.8kVA、P3=2kW、P4=51KWSSH=kP(K1P1/cos1+K2S2+K3P3+K4P4)=0.8(0.5266/0.7+0.5899.8+12+0.851)=0.8(187+395.3+2+51)=0.8635.3=508.2kVA经计算:SZSSH =508.2 KVAI1号变=S/1.732U =(508.21000)/(1.732380)=772.2(A)。综上,为保障本工程顺利进展,不因用电问题影响现场施工,则我单位施工高峰期用电将达到891.5 KVA。b) 二十冶

11、项目部办公楼区SSH=kP(KX1P1 /cos1+KX2P2 /cos2+KX3P3 /cos3+KX4P4 /cos4+KX5P5 /cos5+KX6P6 /cos6) 1) 二十冶项目部办公楼共设75套节能灯具,单台容量为26W,总容量为1.95kW,需用系数为0.8,功率因数为0.9,则计算负荷S1=0.81.95/0.9=1.73k VA;2) 二十冶项目部办公楼共设办公插座53个,每个房间办公插座容量按照300W考虑,总容量为15.9kW,需用系数为0.8,功率因数为0.8,则计算负荷S20.815.9/0.8 =15.9KVA;3) 二十冶项目部办公楼设壁挂式空调7台,单台功率1

12、.1kW,总容量7.7kW;柜式空调8台,单台功率2.8kW,总容量22.4kW,空调功率因数为0.8,需用系数为0.8,则计算负荷S30.8(7.7+22.4)/0.8=30.1kVA;4) 二十冶项目部集装箱设壁挂式空调9台,单台功率1.1kW,总容量9.9kW;空调功率因数为0.8,需用系数为0.8,则计算负荷S40.89.9/0.8=9.9kVA;5) 二十冶项目部集装箱共设36套日光灯具,单台容量为40W,总容量为1.44kW,功率因数0.8,需用系数为0.8,则计算负荷S50.81.44/0.8=1.44kVA;6) 二十冶项目部大院共设10套26W节能灯及4套200W高压钠灯,总容量1.1kW,功率因数为0.8,需用系数为0.8,则计算负荷S60.8
