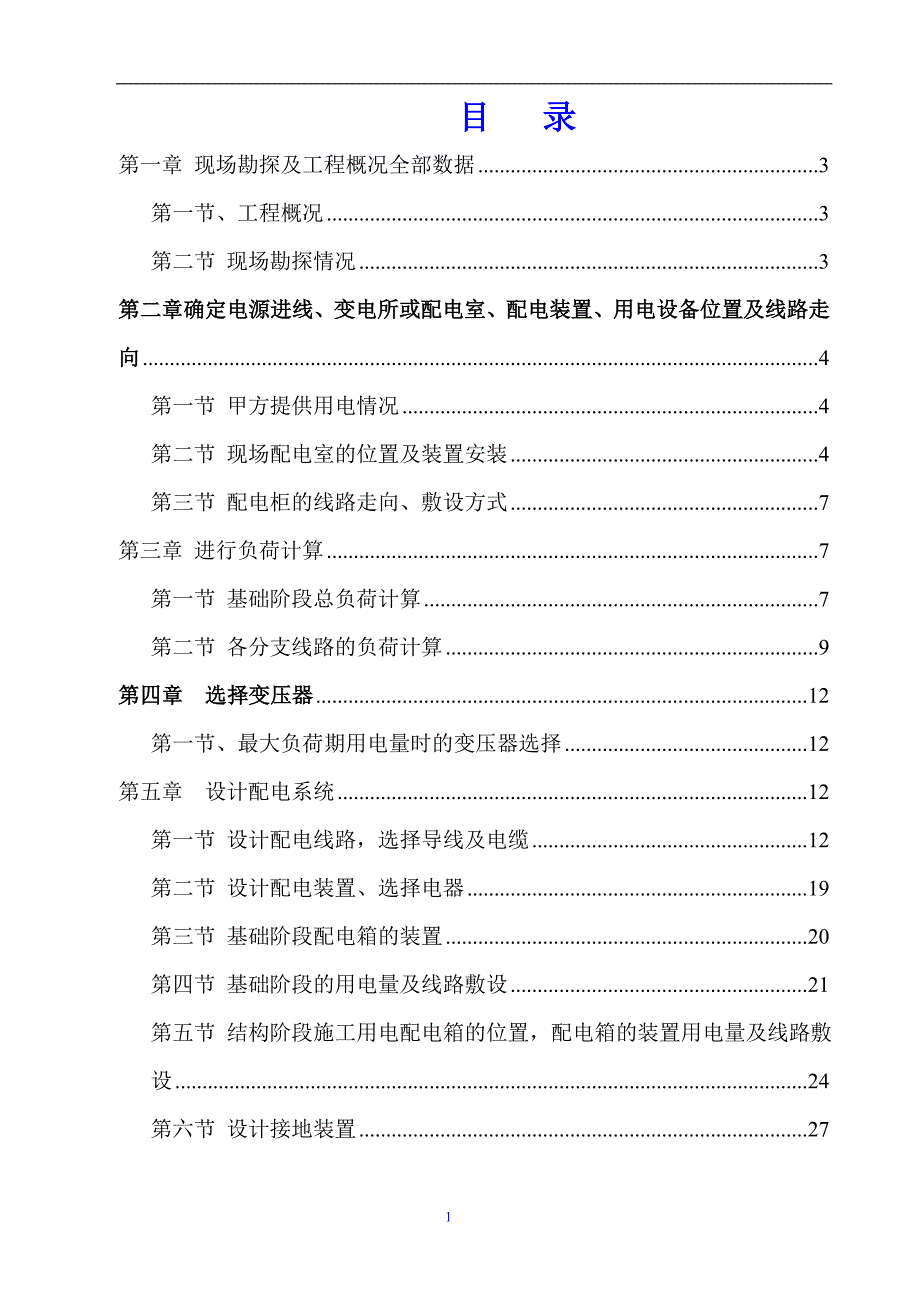

1、目 录第一章 现场勘探及工程概况全部数据3第一节、工程概况3第二节 现场勘探情况3第二章 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向4第一节 甲方提供用电情况4第二节 现场配电室的位置及装置安装4第三节 配电柜的线路走向、敷设方式7第三章 进行负荷计算7第一节 基础阶段总负荷计算7第二节 各分支线路的负荷计算9第四章 选择变压器12第一节、最大负荷期用电量时的变压器选择12第五章 设计配电系统12第一节 设计配电线路，选择导线及电缆12第二节 设计配电装置、选择电器19第三节 基础阶段配电箱的装置20第四节 基础阶段的用电量及线路敷设21第五节 结构阶段施工用电配电箱的位置

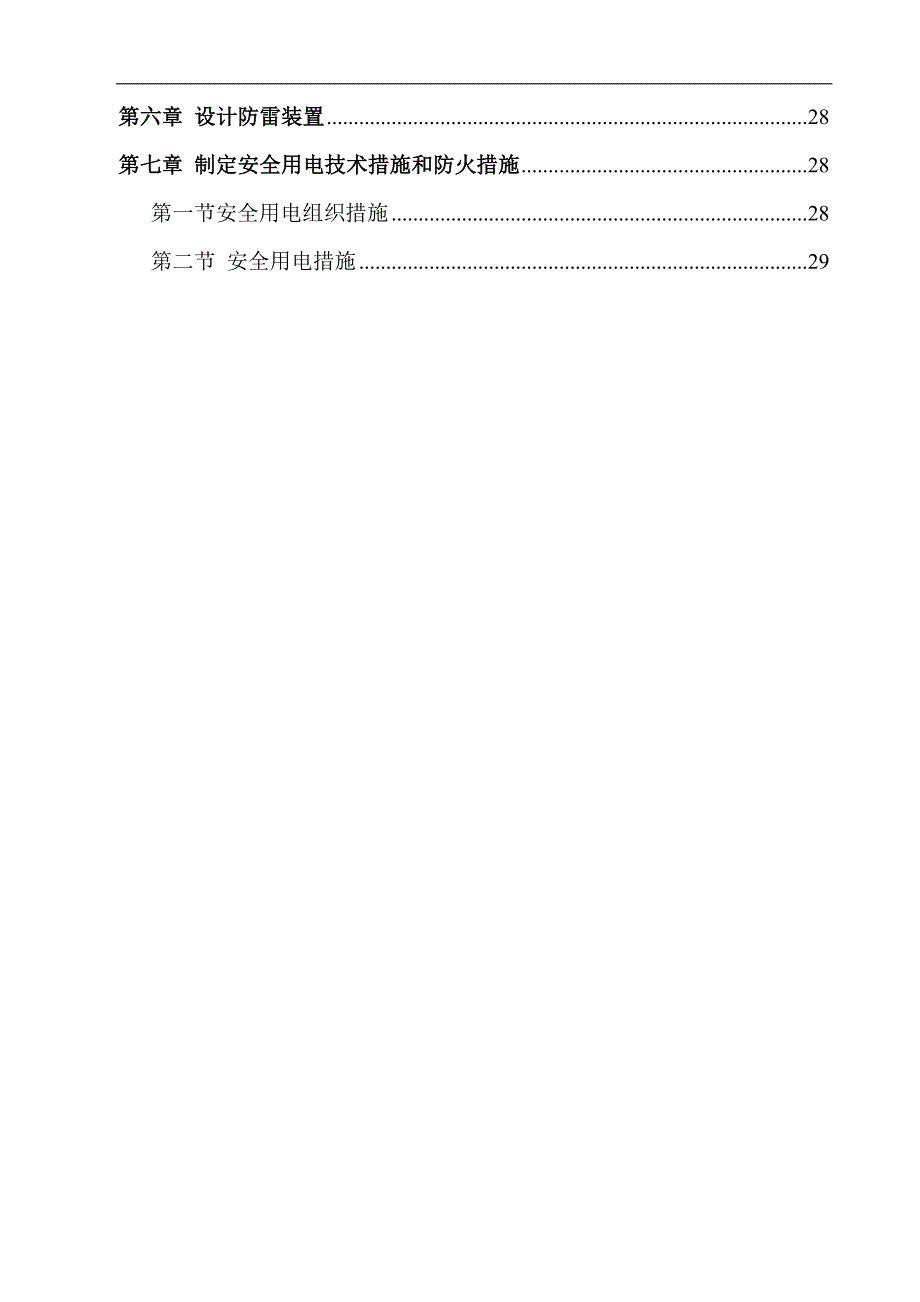

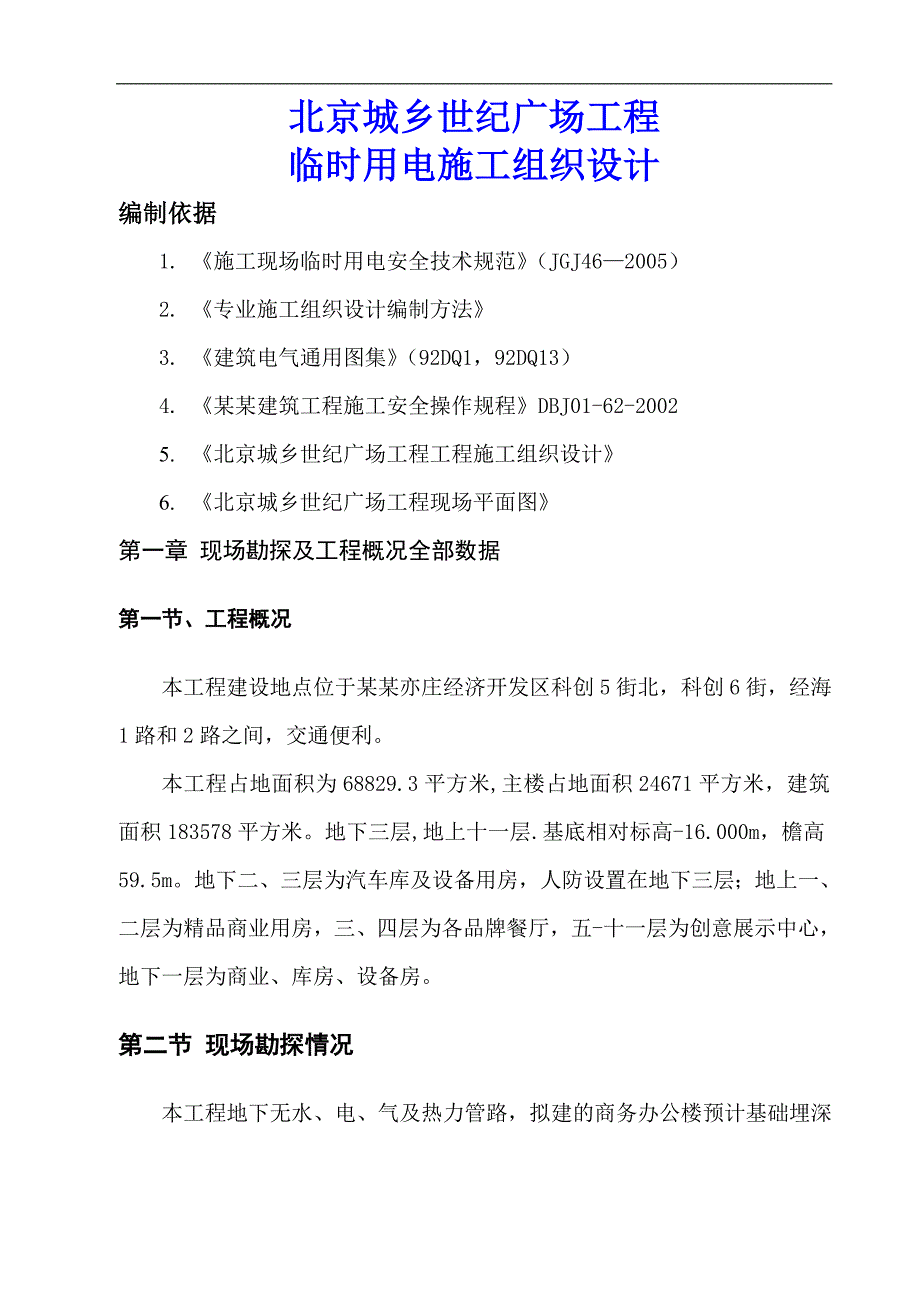

2、，配电箱的装置用电量及线路敷设24第六节 设计接地装置27第六章 设计防雷装置28第七章 制定安全用电技术措施和防火措施28第一节安全用电组织措施28第二节 安全用电措施29北京城乡世纪广场工程临时用电施工组织设计编制依据1. 施工现场临时用电安全技术规范（JGJ462005）2. 专业施工组织设计编制方法3. 建筑电气通用图集（92DQ1，92DQ13）4. 某某建筑工程施工安全操作规程DBJ01-62-20025. 北京城乡世纪广场工程工程施工组织设计6. 北京城乡世纪广场工程现场平面图第一章 现场勘探及工程概况全部数据第一节、工程概况 本工程建设地点位于某某亦庄经济开发区科创5街北，科创
3、6街，经海1路和2路之间，交通便利。本工程占地面积为68829.3平方米,主楼占地面积24671平方米，建筑面积183578平方米。地下三层,地上十一层.基底相对标高-16.000m，檐高59.5m。地下二、三层为汽车库及设备用房，人防设置在地下三层；地上一、二层为精品商业用房，三、四层为各品牌餐厅，五-十一层为创意展示中心，地下一层为商业、库房、设备房。第二节 现场勘探情况 本工程地下无水、电、气及热力管路， 拟建的商务办公楼预计基础埋深15.0m，地基持力层主要为粉质粘土 层及其夹层；拟建的地下车库预计基础埋深 15.0 m，根据本次勘察结果，地基持力层主要 为粉质粘土 层及其夹层；拟建场
4、地地基土的标准冻结深度为0.8m。现场土电阻值：0.8第二章 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向第一节 甲方提供用电情况 1、现场甲方提供电源引入点为两处，现场东侧大门处有一处引入点，变压器为800KVA箱式变压器，现场西侧大门处有一处引入点，计划变压器为3台500KVA柱式变压器。2、变压器的一二次引线的保护，有我经理部组织实事，我经理部决定，计划从变压器的正面1.5m与左右两侧面2m的地方，做2m高的栏杆，做为变压器的围挡，防止非工作人员和其它动物的进入。在围墙的外边用杉木架设，超过变压器的一二次引线及避雷阀最高点1.5m高度，打设防砸栅，因变压器的安装位置在施
5、工用塔吊臂长工作的半径之内，所以我经理部决定做防护保护。第二节 现场配电室的位置及装置安装1、配电室位置 根据甲方所提供的变压器位置，计划在距离变压器2m处砌筑配电室，东侧砌筑配电室一间，西侧砌筑配电室三间，作为本工程的配电室。2、总配电柜的装置本工地东侧配电室内设开关柜一台，西侧配电室设开关柜六台，供全工地的分配使用。东边的配电柜为GGD低压成套配电柜，一套两组。内装设了一块2W1-2000/1600A万能式断路器与一块JKL5CE型无动功率自动补偿控制器。我经理部的开关柜内装设电源指示灯，黄、绿、红三个，代表L1相、L2相、L3相，总箱内设置电压表450V一个，电流表600/5A三块。1#
6、配电柜内设置电度表DT862 3220V/380V 33（6A）一块，电压表450V一块，电流表500/5A二块、100/5A一块、200/5A一块，断路器SM40-400C/400A两块、SM40-160C/160A一个和互感器200/5一块、500/5二块。做为工地配电室值班人员检查三相电流平行情况。西侧配电室设置电压表6L2-V 01500V一块，做为工地配电室值班人员检查三相电压的高低情况，值班人员如发现电流不平行时，要及时通知领导对用电设备进行调配。2#配电柜内设置电度表DT862 3220V/380V 33（6A）一块，电压表450V一块，电流表500/5A二块、100/5A一块、
7、200/5A一块，断路器SM40-400C/400A一块、SM40-160C/160A一块、NM1-400S/3300/400A和互感器400/5一块、250/5二块。做为工地配电室值班人员检查三相电流平行情况。西侧配电室设置电压表6L2-V 01500V一块，做为工地配电室值班人员检查三相电压的高低情况，值班人员如发现电流不平行时，要及时通知领导对用电设备进行调配。西侧配电柜装设了6个配电柜，编号为38#，配电室型号为GHL-A14005T。每个配电柜有5个回路。DW15-1000/30万能式断路器三个与NM10-400/330塑料外壳式断路器，SE-400/3300-600A的塑料外壳式断
8、路器。关柜内装设电源指示灯，黄、绿、红三个，代表L1相、L2相、L3相，侧配电室设置电度表DT862 3220V/380V 33(6A)、电压表600V/5A一块，电流表400/5A三块，断路器M40-400C/400A四块、SM40-160C/160A一块，互感器400/5四块、250/5二块。做为工地配电室值班人员检查三相电流平行情况。西侧配电室设置电压表6L2-V 01500V一块，做为工地配电室值班人员检查三相电压的高低情况，值班人员如发现电流不平行时，要及时通知领导对用电设备进行调配 东侧配电室第一路给甲方及总包生活区的一级漏电保护箱，位于现场总包生活区内，第2路供给东侧原有建筑，位
9、于现场原有建筑内。第3路供5#塔吊的开关箱使用，位于9-10/M-N轴，第4路供3#、4#塔吊的开关箱使用。分别位于1-2/U-T轴、15-16/S-T轴。西侧配电室第一、二、三路给劳务生活区使用，劳务生活区分为三个生活区，每个生活区内设置一个二级配电箱，位于现场西北侧。第四路供木工加工厂使用，木工房位于现场改造建筑西侧，基坑北侧。第五路供西端现场三级箱施工，二级箱设置在现场基坑西侧。第六、七路供南端二级箱使用，二级箱设置在现场基坑南侧。第八、九路供北端的二级箱使用，二级箱设置在现场基坑西侧。第十、十一路供钢筋加工厂使用，第十路二级箱设置在现场基坑内西侧超挖部分，第十一路二级箱位于现场基坑北侧
10、，改造建筑西侧。第十二路供给八号塔吊，二级箱位于5-6/C-D轴。第十三路供给七号塔吊，二级箱位于1-2/H-J轴。第十四、十五路供给地下室楼层箱，现暂时不安装。第十六路供给西侧原有建筑。第十七路供给一号、二号塔吊，二级配电箱位于基坑内西侧超挖部分。第十八路供给六号塔吊，二级箱位于现场1-2/U-T轴。第十九号供给九号塔吊，位于现场9-10/M-N轴。二十、二十一、二十二路为预留线路。3、安装方法工地配电室的地面要高于周围其它地面。室外电缆沟与配电室、配电柜下方余留电缆的存放处，要做防进水处理，配电柜的底座采用1010的槽钢，打眼用螺栓固定，固定要牢固平整，柜门内要有配电系统图，操作作业面要符
11、合要求。前操作面通道不小于1.5m，后操作通道不小于0.8m，开关柜前后的地下均铺设500V的绝缘垫、绝缘垫应做耐压试验，试验合格后方可使用。第三节 配电柜的线路走向、敷设方式本工程施工用电配电室距离甲方提供变压器2m。施工现场用电距离长、施工现场非常狭小，施工现场用电从配电室引出，必须做电缆沟，配电室的引入引出电缆敷设在沟内，沟深1m，并应在电缆紧邻上、下、左、右均匀敷设不小于50mm厚的细沙，电缆铺设后，然后覆盖砖或混凝土板等硬质保护层。引入电缆型号为YTV22 4185+190的六根。第三章 进行负荷计算第一节 基础阶段总负荷计算1、基础阶段机械使用表序号设备名称型号数量功率相数1钢筋切
12、断机GQ50A8台5.5KW8三相2钢筋弯曲机GW50A8台3KW8三相3钢筋调直机4-148台9KW8三相4套丝机20台4KW20三相5塔吊TC70301台90kw三相6塔吊QTZ60183台70KW三相7塔吊QTZ50185台45KW三相8砼振捣器ZH5018台1KW18三相9平板振捣器9台2.2KW9三相10电焊机BXI-30020台26KVA20二相11气焊9套12无齿锯JD/318台1.5KW18三相13电锯MJ-1048台2.2KW8三相14电刨MB-5038台3KW8三相15水暖加工设备3套16电气加工设备3套17镝钨灯30台3.5kw30单相18混凝土地泵HBT806110KW
13、6三相19气泵622 KW6三相20潜水泵200.7520三相21消防泵3223三相22室外电梯8428三相2、计算方式根据以往工地机械设备同时使用的效率，有高峰期、有低峰期、有的使用、有的不使用、有三相380V、有单相380V、有单相220V的不平衡电压。现在把工地的机械设备分三个组来计算。现场三相电设备：钢筋切断机8台、钢筋弯曲机8台、钢筋调直机8台、钢筋套丝机20台、塔吊TC7030一台、塔吊QTZ6018三台、塔吊QTZ5018五台、砼振捣器18台、平板振捣器8台、电刨8台、电锯8台、气泵6台、潜水泵20台、消防泵3台。生活用电按400KW考虑。序号设备名称型号数量功率相数1空调509
