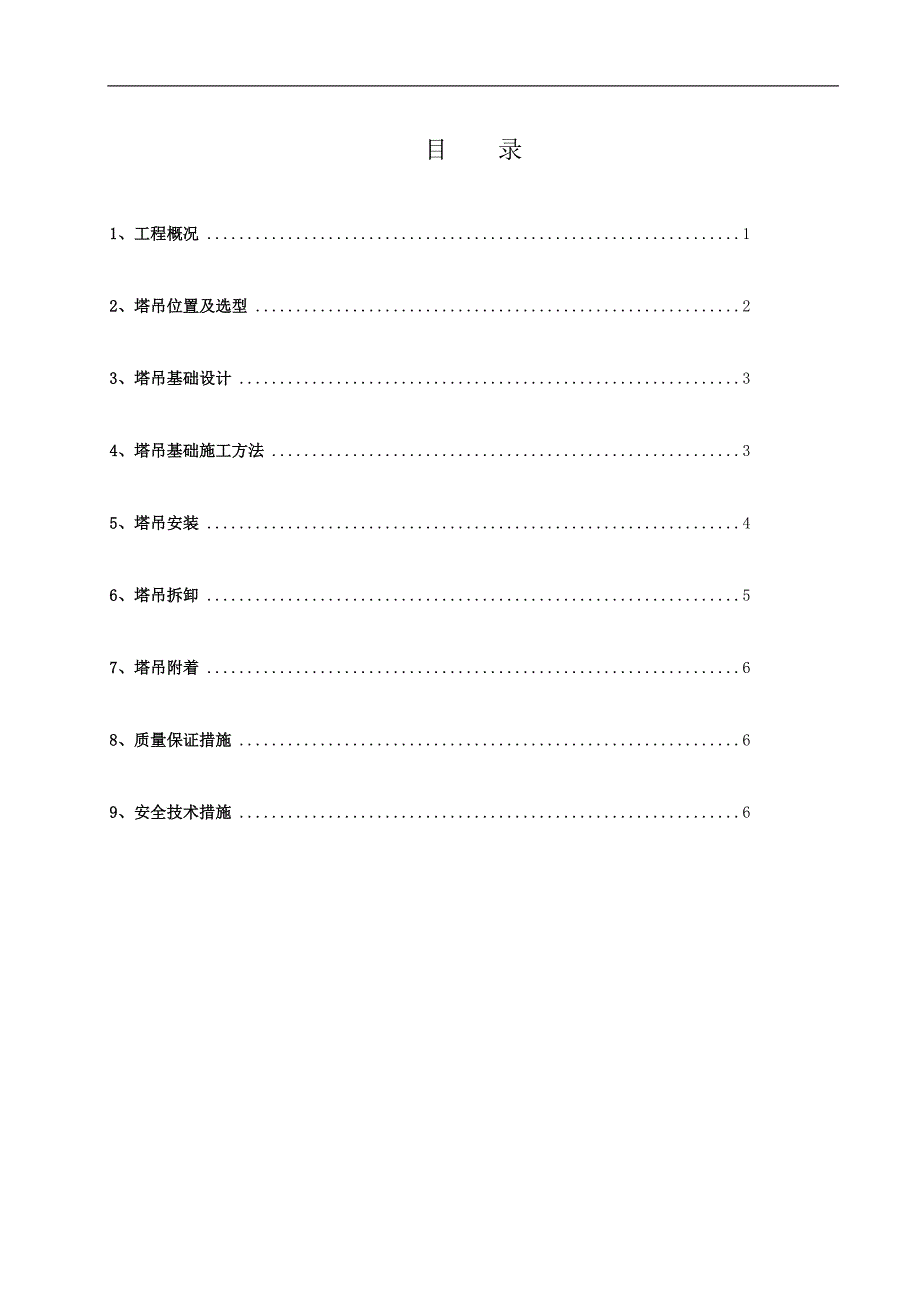

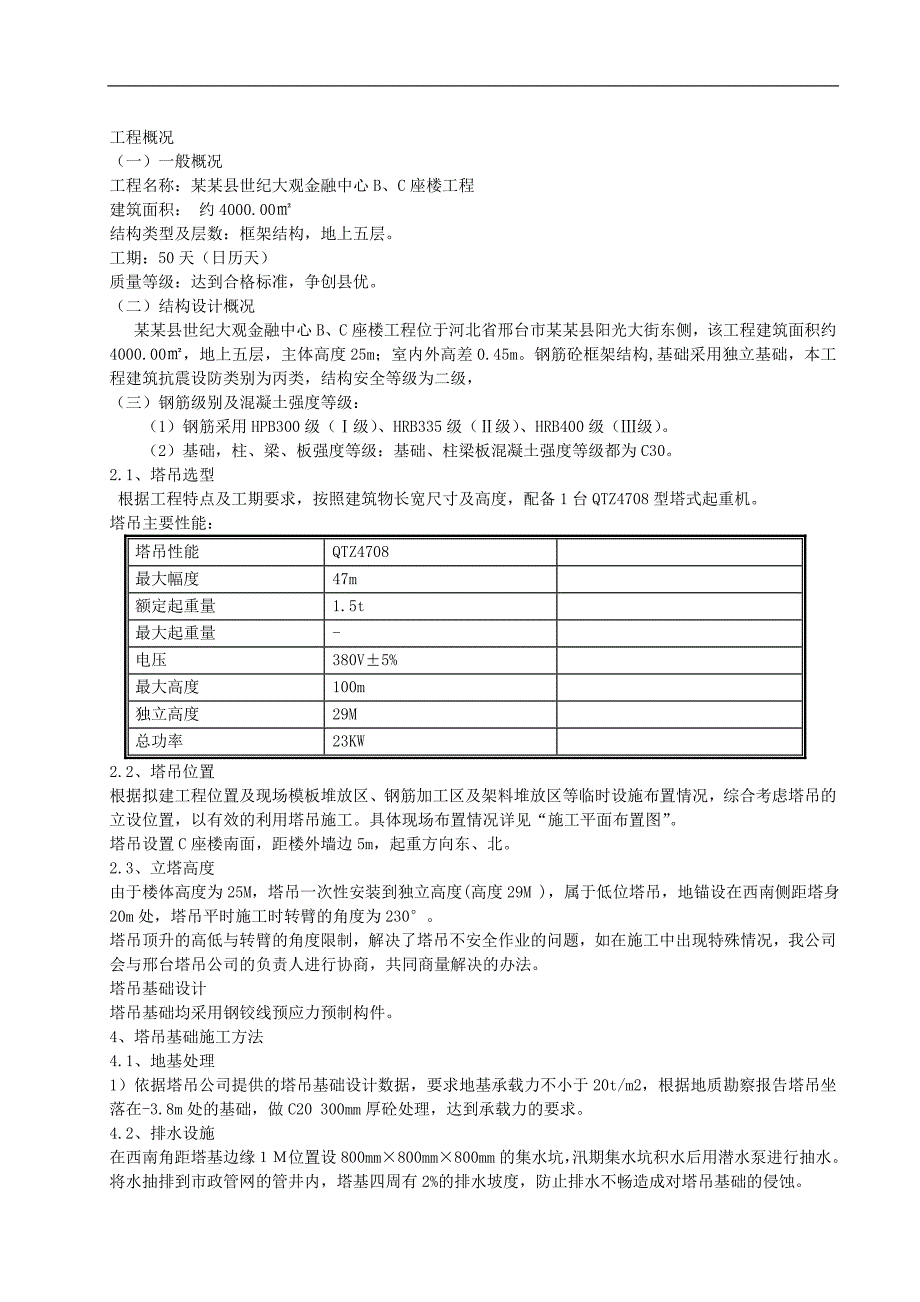

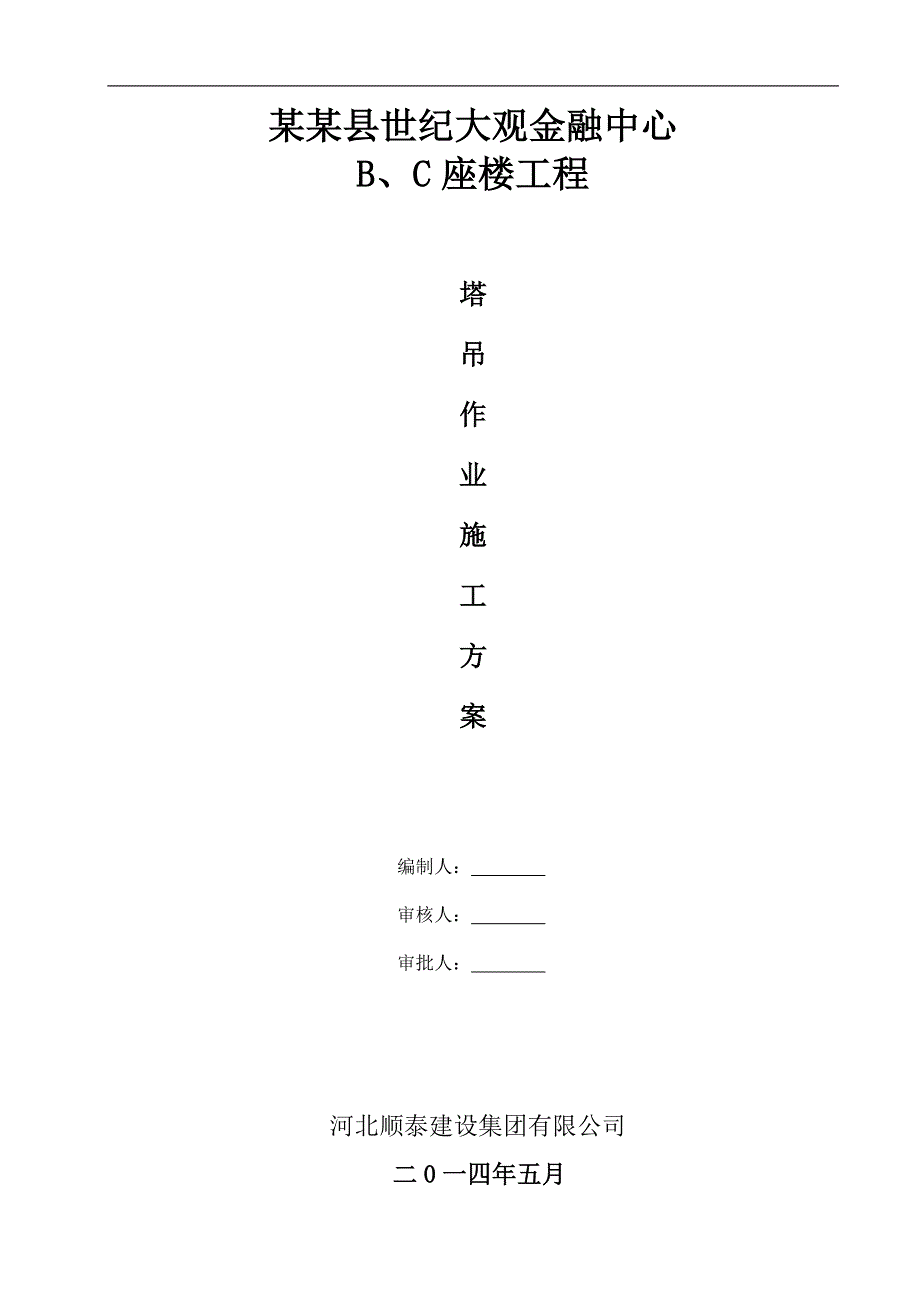

1、某某县世纪大观金融中心B、C座楼工程塔吊作业施工方案编制人：审核人：审批人： 河北顺泰建设集团有限公司二0一四年五月目 录1、工程概况12、塔吊位置及选型23、塔吊基础设计34、塔吊基础施工方法35、塔吊安装46、塔吊拆卸57、塔吊附着68、质量保证措施69、安全技术措施6工程概况（一）一般概况工程名称：某某县世纪大观金融中心B、C座楼工程建筑面积： 约4000.00结构类型及层数：框架结构，地上五层。工期：50天（日历天）质量等级：达到合格标准，争创县优。（二）结构设计概况某某县世纪大观金融中心B、C座楼工程位于河北省邢台市某某县阳光大街东侧，该工程建筑面积约4000.00，地上五层，主体高
2、度25m；室内外高差0.45m。钢筋砼框架结构,基础采用独立基础，本工程建筑抗震设防类别为丙类，结构安全等级为二级，（三）钢筋级别及混凝土强度等级：（1）钢筋采用HPB300级（级）、HRB335级（级）、HRB400级（级）。（2）基础，柱、梁、板强度等级：基础、柱梁板混凝土强度等级都为C30。2.1、塔吊选型 根据工程特点及工期要求，按照建筑物长宽尺寸及高度，配备1台QTZ4708型塔式起重机。塔吊主要性能：塔吊性能QTZ4708最大幅度47m额定起重量1.5t最大起重量-电压380V5%最大高度100m独立高度29M总功率23KW2.2、塔吊位置根据拟建工程位置及现场模板堆放区、钢筋加工
3、区及架料堆放区等临时设施布置情况，综合考虑塔吊的立设位置，以有效的利用塔吊施工。具体现场布置情况详见“施工平面布置图”。塔吊设置C座楼南面，距楼外墙边5m，起重方向东、北。2.3、立塔高度由于楼体高度为25M，塔吊一次性安装到独立高度(高度29M )，属于低位塔吊，地锚设在西南侧距塔身20m处，塔吊平时施工时转臂的角度为230。塔吊顶升的高低与转臂的角度限制，解决了塔吊不安全作业的问题，如在施工中出现特殊情况，我公司会与邢台塔吊公司的负责人进行协商，共同商量解决的办法。塔吊基础设计塔吊基础均采用钢铰线预应力预制构件。4、塔吊基础施工方法4.1、地基处理1）依据塔吊公司提供的塔吊基础设计数据，要
4、求地基承载力不小于20t/m2，根据地质勘察报告塔吊坐落在-3.8m处的基础，做C20 300mm厚砼处理，达到承载力的要求。4.2、排水设施在西南角距塔基边缘位置设800mm800mm800mm的集水坑，汛期集水坑积水后用潜水泵进行抽水。将水抽排到市政管网的管井内，塔基四周有2%的排水坡度，防止排水不畅造成对塔吊基础的侵蚀。4.3避雷接地设施塔基基础钢筋上下周圈全部做可靠的防雷接地，在基础任意三个角点分别做一根25的接地极（2.5m长），将其引至混凝土基础以下，并用40*4镀锌扁钢相互连接，然后将塔吊预埋节和基础钢筋用镀锌扁钢做成一体，然后再与埋入土中的3根25的接地极连成一体，作为塔机避雷
5、接地设施，要求接地电阻不超过4，如图所示：塔吊安装5.1、安装前的准备工作：1）了解现场布局和土质情况，清理障碍物。2）根据建筑物的布局决定基础的铺设位置，按照厂家说明书规定的基础图上所规定的技术要求进行基础施工。注意：地基必须夯实到能承受0.2Mpa的载荷。3）准备吊装机械25t汽车一辆，10t板车以及各种吊具、索具、工具、专用工具。5.2 安装步骤：1）先将两节塔节用高强度螺栓连接为一体，然后吊装在预埋基础螺栓上面，并用高强度螺栓固定，安装时使有踏步的两根主弦平行于建筑物。2）在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在两节标准节外面（爬升架的外伸框架要与建筑物方向平
6、行，以便施工完成后拆塔），并使套架的爬爪搁在标准节的最下一个踏步上（套架上有油缸的一面对准塔身上踏步的一侧）。3）在地面上向将上下支座以及回转机构，回转支撑平台等装为一体然后将这一套部件吊起安装在塔身节上，用销轴和高强度螺栓将下支座分别爬升架和塔身节相连。注意：回转支撑与上、下支座的联接螺栓一定要拧紧。4）在地面上将塔顶与平衡拉杆的第一节用销轴连好，然后吊起用4个销轴与上支座连接，安装塔顶时要注意分区塔顶哪边是与起重臂相连，此边回转限位器和司机是处于同一侧。5）在平地上拼装好平衡臂，并将卷扬机构、配电箱等装在平衡臂上，接好各部分所需的电线，然后将平衡臂吊起来与下支座用销轴固接完毕后，再抬起平衡
7、臂下弦成一角度至平衡杆安装位置，装好平衡臂拉后，再将吊车卸载。6）吊起重2.2t的平衡重一块，放在平横臂最根部的一块配重处。7）在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后，用销轴将司机室与上支座连接好。8）起重臂与起重臂拉杆的安装。起重臂节的配置，次序不得混乱。按照规定组合吊臂长度，用相应销轴把他们装配在一起，把第一节和第二节臂连接后，装上小车，并把小车固定在吊臂根部，把吊臂搁置在1m高左右的支架上，使小车离开地面600mm装上小车牵引机构，所有销轴都要装上开口销，并将开口销打开充分。按照规定组合吊臂拉杆，用销轴把他们连接起来，置在吊臂上弦杆上的拉杆架内。检查
8、吊臂上电路是否完善，并穿绕小车牵引钢丝绳，先不穿绕起升钢丝绳。用汽车起重机将吊臂平稳提升，提升中必须保持吊臂处于水平位置，使得吊臂能够顺利的安装到上支座的吊臂铰点上。在吊臂连接完毕后，继续提升吊臂，使吊臂头部稍微抬起。这时按规定穿绕起升绳，开动起升机构拉起拉杆，先使短拉杆的连接板能够用销轴联结到塔顶相应的拉板上，然后再开动起升机构调整长拉杆的高度位置，使得长拉杆的连接板也能够用销轴联结到塔顶相应的拉板上。 注意：这是汽车吊使吊臂头部稍微抬起，当开动起升机构，起升起重臂拉杆，起重臂拉杆并不受力，否则起升机构负不起这么大的荷载。把吊臂缓慢放下，使拉杆处于拉紧状态。吊装平衡重根据所用的臂架长度，平衡
9、中吊装在平衡臂尾部，然后在各平衡重块之间用板联结成串。穿绕起升钢丝绳。将起升钢丝绳引经塔顶导向滑轮后，绕过起重臂根部上的起重量限制器滑轮，在引向小车滑轮与吊钩滑轮穿绕，最后将绳端固定在臂头上。把小车运至最根部使小车与吊臂碰块撞牢，转动小车上带有棘轮的小储绳卷筒，把牵引绳尽力张紧。5.3、塔身标准节的安装方法及顺序 1）由于塔身标准节主弦杆的规格有两种，根据说明书要求安装。 2）起重臂旋转至引进塔身标准节的方向（起重臂位于爬升架外伸框架的正上方） 3）放松电缆长度略大于总的爬升高度。 4）在地面上先将四个引进滚轮固定在塔身标准节下部横腹杆的四个角上，然后吊起标准节并安放在外伸架上，吊起一个标准节
10、调整小车，使得塔吊的上部重心落在顶升油缸梁的位置上，然后，将爬升架与下支架用销轴联结好，最后卸下塔身与下支座的连接螺栓（只能这时卸）。 5）开动液压系统，将顶升横梁定在塔身就近一个踏步上，再开动液压系统使活塞杆伸出约1.25M,稍伸缩活塞杆使爬升架搁在塔身的踏步上。然后，油缸全部缩回，重新使顶升横梁在塔身上一个踏步上，全部伸出油缸，此时塔身上方恰好能有一个装入一个标准节的空间，对准标准节的螺栓连接空，稍缩油缸至上下标准节接触时用高强度螺栓将上下塔身标准节联接牢靠，卸下引进滚轮，调整油缸的伸缩长度。若连续加几节标准节，则可按照以上步骤连续几次即可。6）顶升工作全部完成后，可以将爬升架下降到塔身底
11、部并加以固定或拆除，以降低整个塔机的重心和减少迎风面积。7）塔身加节完毕，应空载旋转臂架至不同角度，检查塔身节各接头处高强度螺栓的拧紧问题（哪一根塔身主弦杆位于平衡臂正下方时，就把此弦杆上从下到上的所有螺栓拧紧）。6.塔吊拆卸6.1、拆塔前的准备工作1）保证拆卸区域内无高压线路和其他影响拆卸作业的障碍物。2）准备好拆卸作业的常用工具。6.2、拆卸塔身 按照立塔的程序规定，首先利用载重小车进行塔身顶升前的配平作业，然后松开下支座和塔身的连接螺栓，操纵油缸往下伸长超过踏步距离0.75M，扁担梁搁在此踏步上，使爬升架顶升，上升距离能使标准节移除为宜，将标准节移出轨道上，再下降爬升架，直到下降到塔身上
12、，在下支座和塔身相联四角至少用一个螺栓固定后，用吊钩将塔身拆卸完毕。6.3、拆卸钢丝绳和配重1、可用汽车吊直接吊下配重。2、拆除钢丝绳，拆除时应对钢丝绳全长进行认真检查，起升钢丝绳应绕在起升机构卷筒上。载重小车应移到臂根并固定，将其钢丝绳拆下，后绳绕在小车卷筒上，前绳固定在起重臂上。6.4、拆卸起重臂。6.5、拆卸平衡臂。6.6、拆卸塔顶。6.7、拆卸回转塔身和司机室。6.8、拆卸爬升架和下塔组件。7、塔吊附着7.1、要点：1）顶升锚固时，塔机必须停止工作。2）在顶升中，应从两个侧面检查塔身的垂直度，以避免塔身与建筑物的间距出现偏差。3）打入楔块与塔身之间有无空隙。安装爬梯（不是标准爬梯）并在
13、爬梯上安装两个背圈。7.2、安装环梁、附着支座和拉杆： 在地面将拉杆装配好，应尽量减少拼装节数，即多使用长节拼装，用塔吊将其吊升到锚固位置后用销轴将其与环梁、附着支座销定，安装后检查环梁，拉杆及附着支座保证放在同一水平面上。7.3、技术要求：1）塔吊附着杆最大轴向力为38t，安装附着支座楼层的剪力墙有足够的强度以保证满足施工安全需要，处理方法：在附着杆剪力墙1000*1000见方处加设201202）上下两道锚固附着杆布置应交叉错开。8、质量保证措施土方挖至基底标高时，要对地基进行钎探，并做记录地基处理后要做密实度试验。钢筋、预埋件隐检合格。砼严格按配合比通知单进行施工，并做好砼抗压强度试验。预
14、埋件放置时有水平测量及垂直测量，并做好记录。塔机接地线不采用保险丝或开关及电缆芯线代替。安拆单位必须具有相应资质。安装、拆卸作业人员必须持证上岗。塔吊安装完成后必须按照相应程序进行报验：安装单位会同使用单位自检试机，自检合格后，上报到具有检测验收资质的主管单位，按国家颁布的标准进行全机的安全、性能的检测。9、安全技术措施9.1、塔吊交叉作业安全措施吊装发生矛盾时各塔塔司和信号哨工要做到安全礼让，不得有意阻碍其他工种运吊作业。塔吊的大臂回转时，小车的安全幅度为20m，严禁在此幅度外转臂。塔吊顺风的方向停滞大臂，并且在大臂下面要设置固定地锚钩，地锚钩基坑为800mm800mm，下面十字分叉两根钢管
15、，钢丝绳头用马牙卡卡住，绕在钢管上，浇注C20砼。塔吊在起重时，塔司、指挥人员及监护人员都要精力集中，回转不得使用高速，要做到一慢、二看、三通过。塔司在做每一个动作之前都要先鸣笛。8) 塔吊大臂安装红色警示旗和警示灯。9.2、塔吊指挥人员安全措施塔吊配备专职哨工。每栋楼的作业层面只设立一名指挥哨，防止令出多人，造成混乱碰撞。监护哨负责交叉作业塔吊的安全运转，监督各楼哨工的动作指令，发现指挥错误或存在碰撞隐患时及时向哨工和塔司发出停止信号。监护哨专人负责，佩带明显标志，站在明显位置，发出的信号要区别于哨工的信号。哨工和塔司要服从指挥监护人员的指挥监护信号。哨工和监护人员必须持证上岗，严禁酒后作业。指挥人员和指挥信号必须旗语、哨音同时进行。任何非塔吊指挥人员不得指挥塔吊运转。
