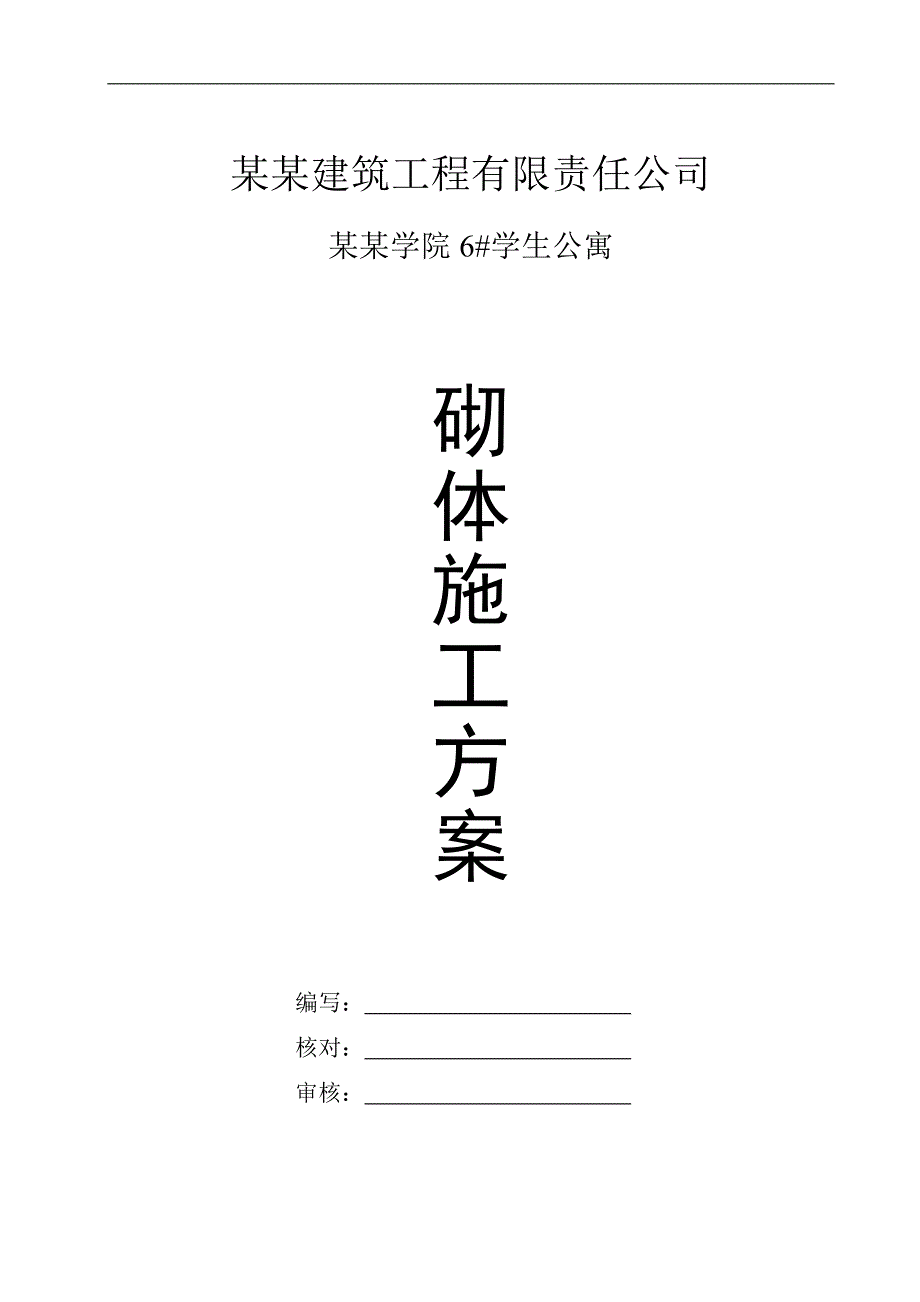

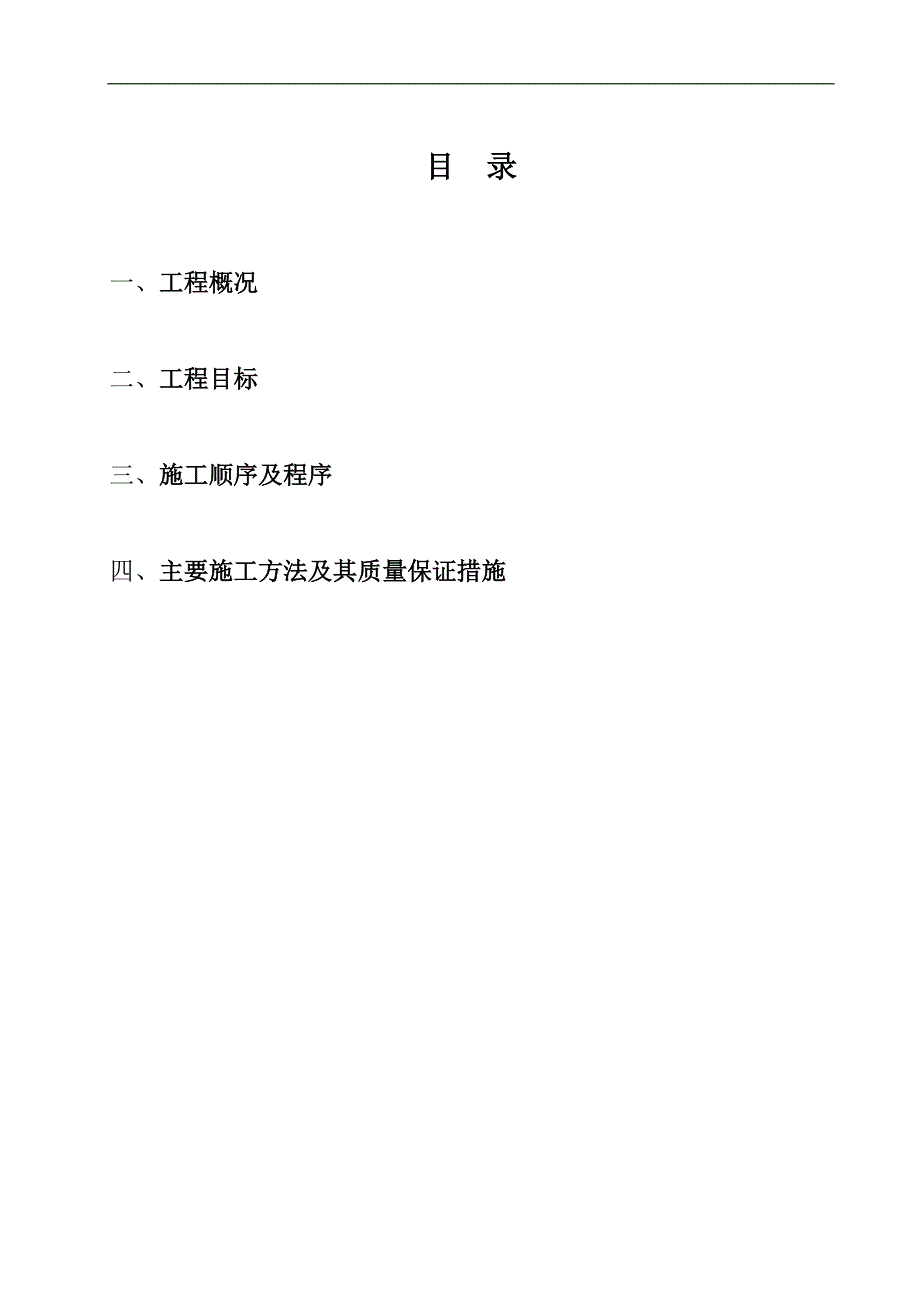

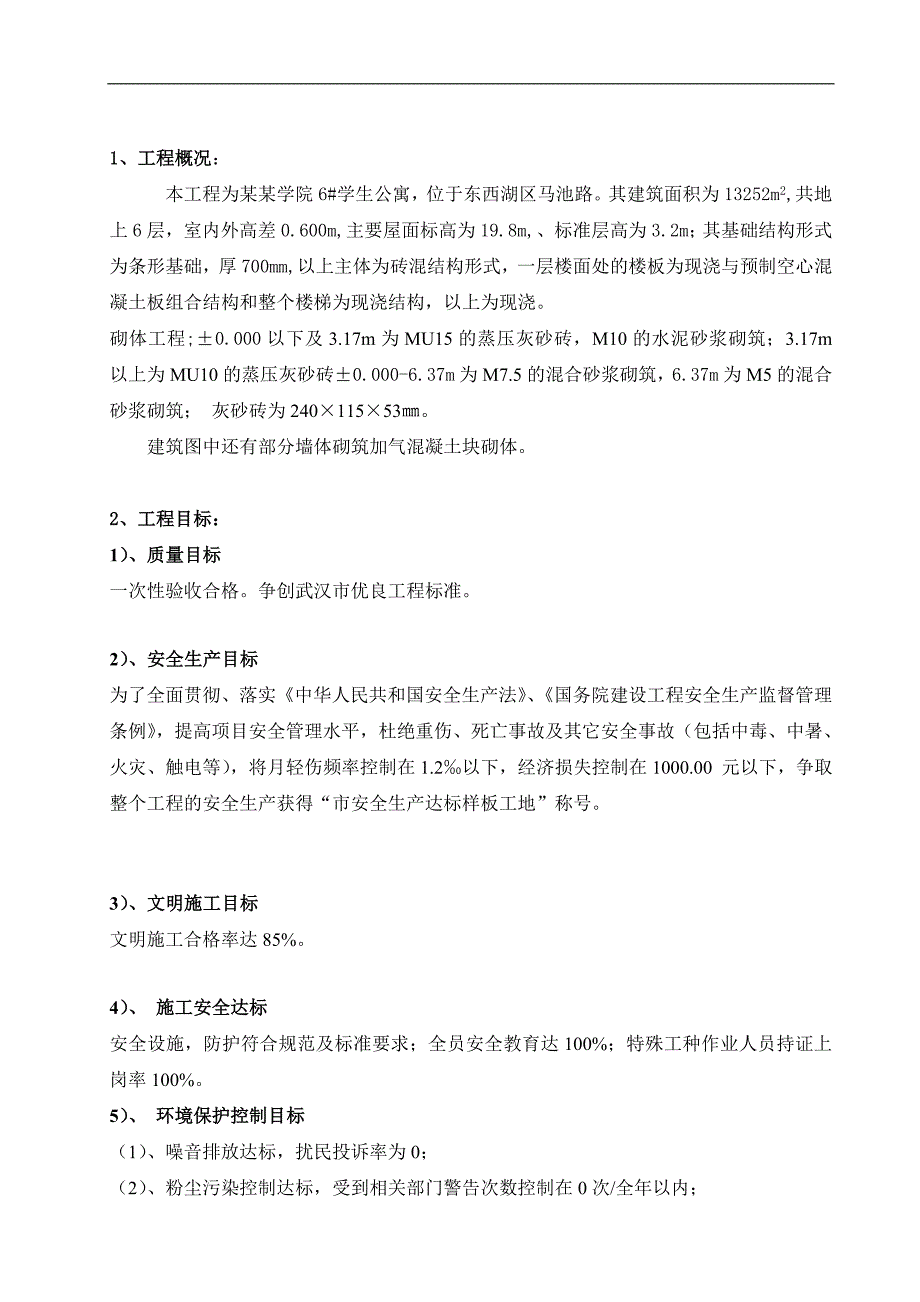

1、某某建筑工程有限责任公司某某学院6#学生公寓砌体施工方案编写： 核对： 审核： 目 录一、工程概况二、工程目标三、施工顺序及程序四、主要施工方法及其质量保证措施1、工程概况：本工程为某某学院6#学生公寓，位于东西湖区马池路。其建筑面积为13252m2,共地上6层，室内外高差0.600m,主要屋面标高为19.8m,、标准层高为3.2m；其基础结构形式为条形基础，厚700mm,以上主体为砖混结构形式，一层楼面处的楼板为现浇与预制空心混凝土板组合结构和整个楼梯为现浇结构，以上为现浇。砌体工程;0.000以下及3.17m为MU15的蒸压灰砂砖，M10的水泥砂浆砌筑；3.17m 以上为MU10的蒸压灰砂
2、砖0.000-6.37m为M7.5的混合砂浆砌筑，6.37m为M5的混合砂浆砌筑； 灰砂砖为24011553。建筑图中还有部分墙体砌筑加气混凝土块砌体。2、工程目标：1）、质量目标一次性验收合格。争创武汉市优良工程标准。2）、安全生产目标 为了全面贯彻、落实中华人民共和国安全生产法、国务院建设工程安全生产监督管理条例，提高项目安全管理水平，杜绝重伤、死亡事故及其它安全事故（包括中毒、中暑、火灾、触电等），将月轻伤频率控制在1.2以下，经济损失控制在1000.00 元以下，争取整个工程的安全生产获得“市安全生产达标样板工地”称号。3）、文明施工目标 文明施工合格率达85%。 4）、 施工安全达标
3、 安全设施，防护符合规范及标准要求；全员安全教育达100%；特殊工种作业人员持证上岗率100%。5）、 环境保护控制目标（1）、噪音排放达标，扰民投诉率为0； （2）、粉尘污染控制达标，受到相关部门警告次数控制在0次/全年以内； （3）、固体废弃物及生产、生活污水按环保规定排放； （4）、最大限度地节约纸张消耗、节约水电资源。3、施工顺序及程序施工顺序是施工步骤上存在的客观规律。按本工程特点、为确保工程进度控制点的全面实施，建筑工程抓紧前期施工，尽量为后继施工提供场地，提供条件，抢出时间。总体安排分区段平行施工，保证按总工期要求的控制点之前交安、完工。基本要求是：上道工序的完成要为下道工序创造
4、施工条件，下道工序的施工要能够保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，确保工程质量。施工流向是对时间和空间的充分利用。特别是采用立体交叉作业时，合理的施工流向不仅是工程质量的保证，也是安全施工的保证。砌体工程施工工序流程：4、主要施工方法及其质量保证措施1、施工准备1）、材料（1）、砌体：质量和规格必须符合设计要求和施工规范规定，外观尺寸正确，砖面平整无弯曲凹凸，无缺棱、无掉角、裂纹等。砌筑清水墙用的砖还要求色泽均匀。砖的内部组织应结实，不带石灰等爆裂性矿物杂质。酥砖及严重变形的砖均应作废品处理。（2）、砂：用中砂，配制M5砂浆所用砂的含泥量不超过10%，M5及其以上砂浆的砂含
5、泥量不超过5%，使用前用5mm孔径的筛子过筛宜采用中砂，不得含有草根等杂物。配制水泥砂浆或水泥混合砂浆的强度等级等于或大于M5时，砂的含泥量不应超过5%；小于M5时，砂的含泥量不应大于10%，使用前用5孔径的筛子过筛。（3）、水泥：品种标号应根据砌体部位及所处环境选择，一般宜采用普通硅酸盐水泥或矿渣硅酸盐水泥。应有出厂合格证明和试验报告方可使用，不同品种的水泥不得混合使用。（4）、添加剂：优质砂浆王。（5）、水：应采用不含有害物质的洁净水。2）、条件（1）、灰砂砖随主体一起砌筑，加砌块砌体施工前进行主体结构验收，对轴线和标高进行校对，均符合设计要求，并做好原始记录。（2）、砌筑砂浆应根据设计要
6、求和现场材料实际情况通过试验，确定配合比。（3）、选择施工机械，包括垂直运输、水平运输、墙体砌筑等中小型机械。选择机械时应根据现场的施工情况和设备条件，选择具有一定起吊能力和适当服务半径的设备，尽量减少人工搬运的繁重体力劳动，充分发挥机械效率，加快施工速度。（4）、编制砌块分配供应和严格按照计划组织砌体供应。（5）、现场的砌块必须按照施工总平面布置图规定的位置堆放。（6）、砌筑前根据设计图纸要求，做好测量放线工作，打好标高桩或立好皮数杆（皮数杆的间距以510m为宜）、轴线。在坡度要求的砌体，应立好坡度门架。（6）、砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。2、施工操作工艺 （1）、砖
7、墙砌筑前应先在基层上根据弹好的位置线进行排砖。 （2）、砌筑时，应根据墙体类别和部位选砖。 （3）、砌筑时先盘角，每砍不得超过五层，随盘随吊线，使砖的层数。灰缝厚度与皮数杆相符。 （4）、砌一砖半厚及其以上的墙应两面挂线，一砖半厚墙可单面挂线。线长时，中间应设支线点，拉紧线后，应穿线看平，使水平缝均匀一致，平直通顺，砌一砖混水墙时宜采用外手挂线，可以照顾砖墙两面平整。 （ 5）、砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法或采用铺浆法（包括挤浆法和靠浆法）。砖要砌得横平竖直，灰浆饱满，做到“上根线，下根棱，左右相邻要对平”。采用铺浆法砌筑时，铺浆长度不得超过500mm。每砌五皮左右要用靠尺
8、检查墙面垂直度和平整度，随时纠正偏差，严禁事后凿墙。 （6）、砌筑砂浆应随搅拌随使用，水泥砂浆应在3h 内用完；水泥混合砂浆应在4h 内用完，不得用过夜砂浆。混水墙随砌随将舌头灰刮尽。水平和坚向灰缝厚度不小于8mm。，不大于10mm。 （7）、砖墙的砌法：、一顺一丁砌法，这种砌法效率较高，用于砖的规格比较一致时使用。、梅花丁砌法，这种砌法用于砖的规格不一致时，砌法美观，灰缝整齐，但砌筑效率较低。、三顺一丁砌法，适用于砌一砖半以上的墙，砌筑效率较高。3、砖墙砌筑要点：（1）、砌筑前，先根据砖墙位置在地坪或楼面弹出墙身轴线及边线的墨线，开始砌筑时先要进行摆砖，排出灰缝宽度。摆砖时应注意门窗位置、砖
9、垛等对灰缝的影响，同时要考虑窗间墙的组砌方法，以及七分头砖、半砖等砌在何处为好，务使各皮砖的竖缝相互错开。在同一墙面上各部位的组砌方法应统一，并使上下一致。（2）、在砌墙前，先要立皮数杆，皮数杆上划有砖的厚度、灰缝厚度、门窗、楼板、边梁、圈梁、等构件位置。皮数杆竖立于墙角及某些交接处，其间距以不超过15m为宜。立皮数杆时要用水准仪来进行抄平，使皮数杆上的楼地面标高线位于设计标高位置上。（3）、准备好所用材料及工具，施工中所需门窗框、预制过梁、插筋、预埋铁件等必须事先作好安排，配合砌筑进度及时送到现场。（4）、砖墙的水平灰缝厚度和竖向灰缝宽度一般为10，但不少于8，也不大于12。水平灰缝的砂浆饱
10、满度应不低于80%（5）、砖墙的交接处应同时砌筑，对不能同时砌筑而必须留槎，留直槎必须砌成阳槎，并加设拉结钢筋。拉结钢筋的数量为每半砖墙厚放置1根，至少放2根，直径为6，间距沿墙高不超过500，埋入长度从墙的留槎处算起，每边均不小于500，其末端应有90弯钩。（6）、墙与构造柱应沿墙高每500设置26水平拉结钢筋，每边伸入墙内不少于1m。（7）、隔墙与填充墙的顶面与上层结构的接触处，宜用侧砖或立砖斜砌挤紧。（8）、宽度小于1m的窗间墙，应选用整砖砌筑。（9）、下列墙身中不得留置脚手眼：、半砖墙、砖过梁上与过梁成60角的三角形范围内、宽度小于1m的窗间墙、梁或梁垫下及其左右各500的范围内、门窗
11、洞口两侧180和转角处430的范围内。（10）、砖墙中留置的过人洞，其侧边离交接处的墙面应不小于500，洞口顶部宜设置过梁。（11）、砖墙每天砌筑高度以不超过1800为宜。（12）、墙中的洞口、管道、沟槽和预埋件等，应于砌筑时正确留出或预埋，宽度超过300的洞口，其上面应设置过梁。4、质量标准和检验方法：1）、保证项目：、砖的品种及强度等级必须符合设计要求，采用观察检查、检查出厂合格证或试验报告。、砂浆的品种必须符合设计要求，强度等级必须符合下列规定：同品种、同强度等级的砂浆各组试件的平均强度不小于fm，k；任意一组试件的强度不小于0.75fm，k，采用检查试件试验报告。、砌体砂浆必须密实饱满
12、，实心砖砌体水平灰缝的砂浆饱满度不小于80%，采用百格网检查砖底面与砂浆的粘结痕迹面积，每处掀3块砖取其平均值。、外墙的转角处严禁留直槎，其他临时间断处，留槎的做法必须符合施工规范的规定，采用观察检查。2）、基本项目：、砖砌体上下错缝：合格：砖柱、垛无包心砌法；窗间墙及清水墙面无通缝；混水墙每间（处）4皮6皮砖的通缝不超过3处，采用观察或尺量检查。优良：在合格基础上，混水墙每间（处）无4皮砖的通缝，采用观察或尺量检查。、砖砌体接槎：合格：接槎处灰浆密实，砖、缝平直，每处接槎部位水平灰缝厚度小于5或透亮的缺陷不超过10个，采用观察或尺量检查。优良：在合格基础上，缺陷不超过5个，采用观察或尺量检查
13、。、预埋拉结筋：合格：数量、长度均符合设计要求和规范的规定，留置间距偏差不超过3皮砖，采用观察或尺量检查。优良：在合格的基础上，留置间距偏差不超过1皮砖，采用观察或尺量检查。、留置构造柱：合格：留置位置正确，大马牙槎先退后进，残留砂浆清理干净，采用观察检查。优良：留置位置正确，大马牙槎先退后进，上下顺直，残留砂浆清理干净，采用观察检查。、清水墙面：合格：组砌正确，刮缝深度适宜，墙面整洁，采用观察检查。优良：组砌正确，竖缝通顺，刮缝深度适宜、一致、楞角整齐，墙面清洁美观，采用观察检查。3）、砌体质量的允许偏差：项次项 目允许偏差（）检验方法1轴线位置偏移10用经纬仪或拉线和尺量检查2基础和墙砌体
14、顶面标高15用水准仪或尺量检查3垂直度每层5用2米托线板检查4表面平整度清水墙、柱5用2米靠尺和楔形塞尺检查混水墙、柱85水平灰缝平直度清水墙7拉10米线和尺量检查混水墙106水平灰缝厚度（10皮砖累计）8与皮数杆比较、尺量检查7清水墙面游丁走缝20吊线和尺量检查，以底层第一皮砖为准8门窗洞口宽度（后塞口）宽度5尺量检查门口高度+15、（-5）9预留构造柱截面（宽度、深度）10尺量检查10外墙上下窗口偏移20用经纬仪或吊线检查以底层窗口为准4）、砌砖工程质量控制程序：5）、技术控制要点：、水泥：标号和安定性、白灰：熟化时间、灰砂砖：抗压、抗折、外观、砂浆：砂的含泥量控制，砂浆的和易性和强度等级、砖：严禁干砖上墙，因干砖吸水量大，造成砂浆失水，严重影响水泥硬化所需的水量，影响砂浆强度的增长，而且影响流动性，不易操作和结合面的饱满度受影响、组砌方法：控制半砖和破损砖的用量应75%，但不得集中和使用在顶层、预防“螺丝墙”：控制水平标高的数据与皮数杆是否一致、垂直和平整：控制方法应以双面挂线，提高墙身的稳定性、马牙槎：控制几何尺寸、变形缝：控制变形缝的种类和几何尺寸，必须满足结构功能5、施工注意事项：1）、砂浆强度达不到
