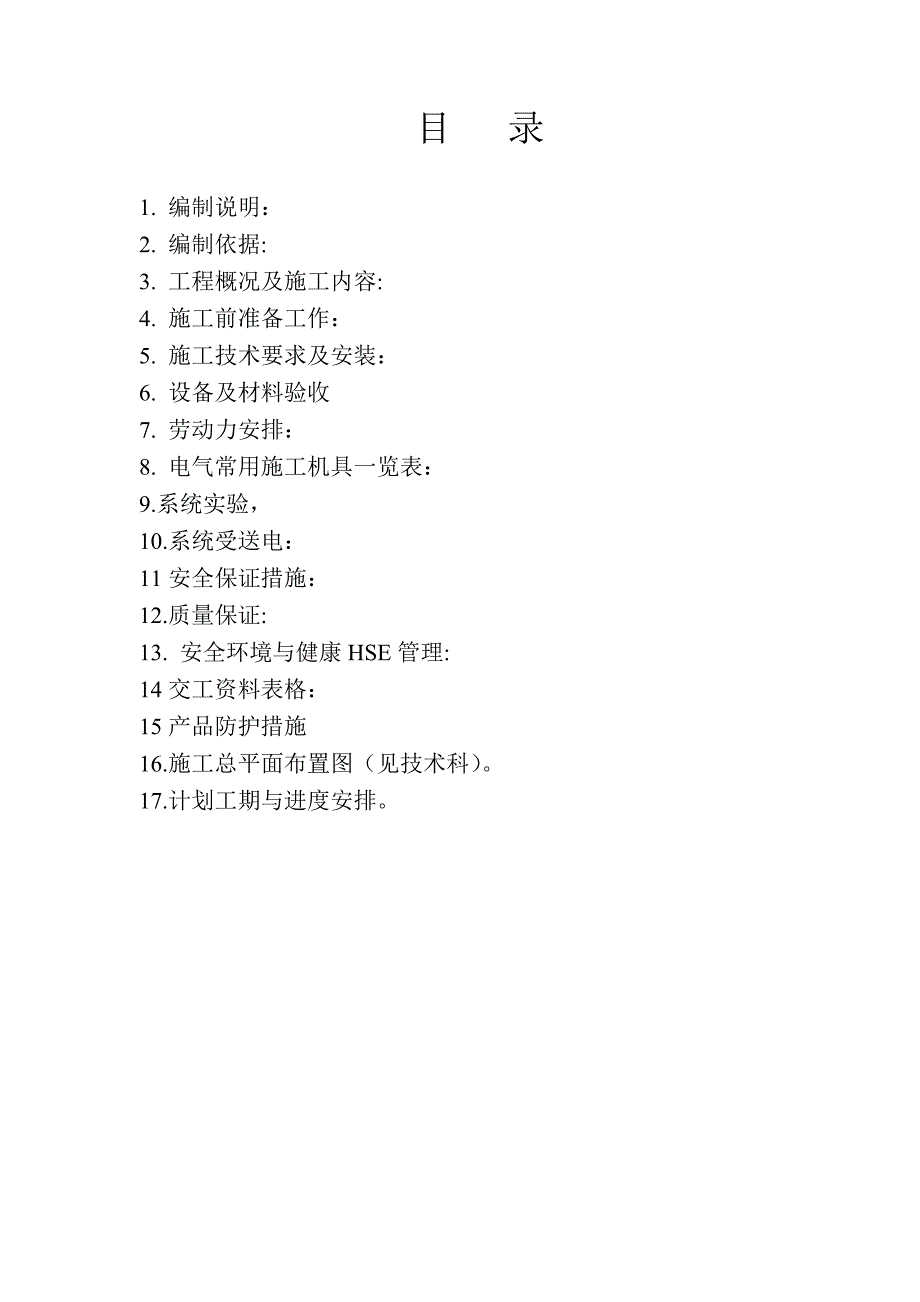

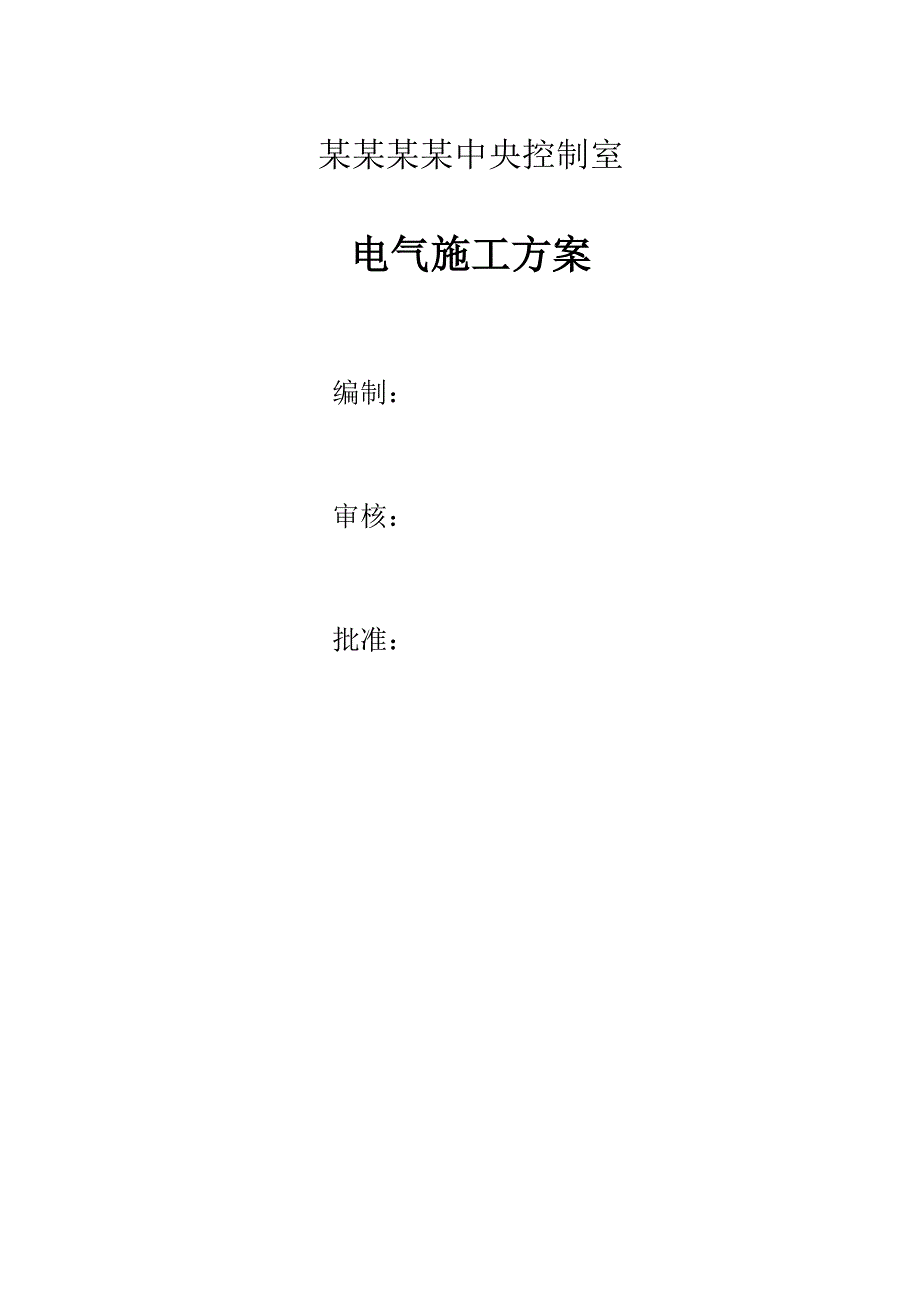

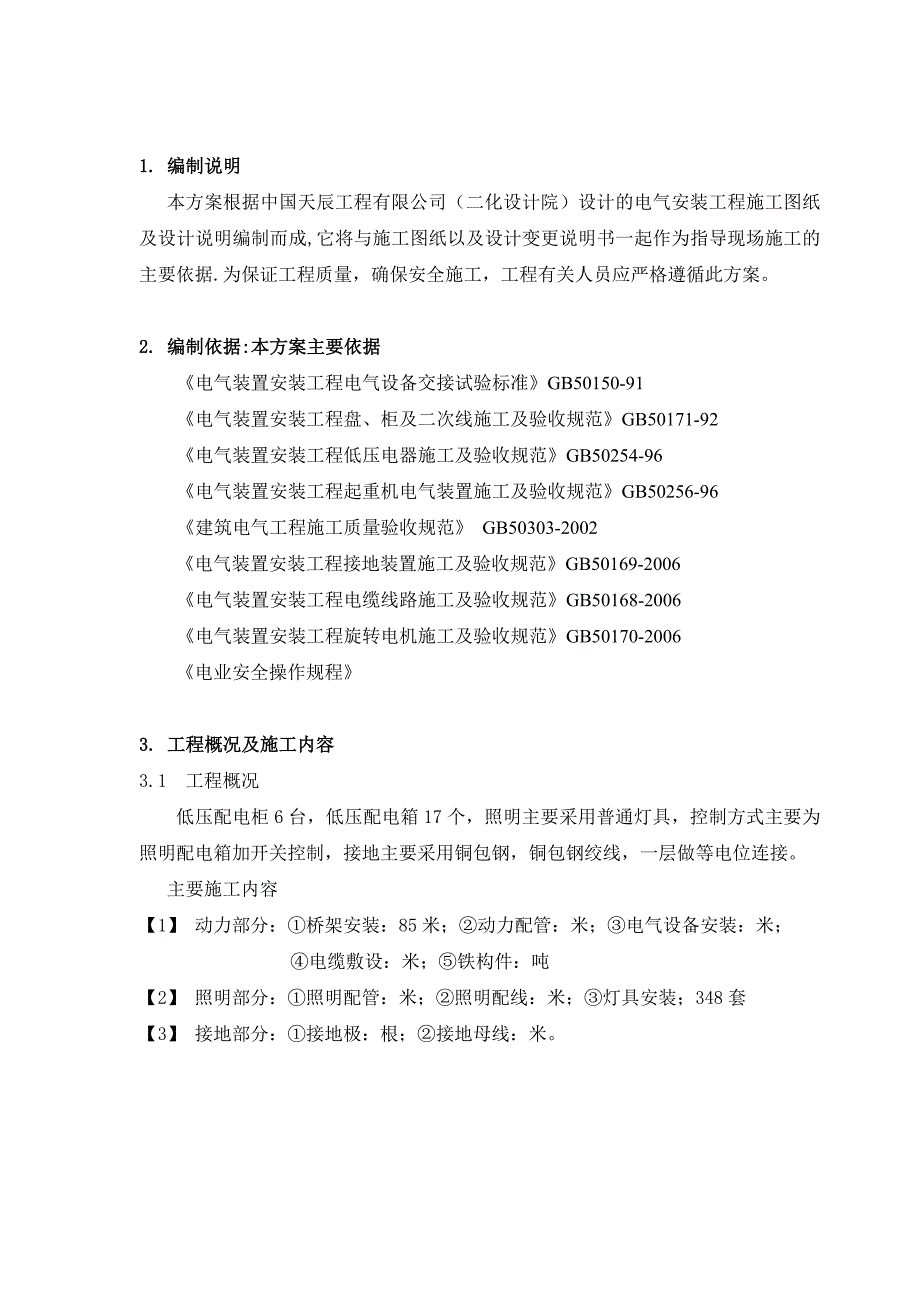

1、某某某某中央控制室电气施工方案编制：审核：批准：目 录1. 编制说明：2. 编制依据:3. 工程概况及施工内容:4. 施工前准备工作：5. 施工技术要求及安装：6. 设备及材料验收7. 劳动力安排：8. 电气常用施工机具一览表：9.系统实验，10.系统受送电：11安全保证措施：12.质量保证:13. 安全环境与健康HSE管理:14交工资料表格：15产品防护措施16.施工总平面布置图（见技术科）。17.计划工期与进度安排。1. 编制说明 本方案根据中国天辰工程有限公司（二化设计院）设计的电气安装工程施工图纸及设计说明编制而成,它将与施工图纸以及设计变更说明书一起作为指导现场施工的主要依据.为保证
2、工程质量，确保安全施工，工程有关人员应严格遵循此方案。2. 编制依据:本方案主要依据电气装置安装工程电气设备交接试验标准GB50150-91电气装置安装工程盘、柜及二次线施工及验收规范GB50171-92电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程起重机电气装置施工及验收规范GB50256-96建筑电气工程施工质量验收规范 GB50303-2002电气装置安装工程接地装置施工及验收规范GB50169-2006电气装置安装工程电缆线路施工及验收规范GB50168-2006电气装置安装工程旋转电机施工及验收规范GB50170-2006电业安全操作规程3. 工程概况及施
3、工内容3.1 工程概况低压配电柜6台，低压配电箱17个，照明主要采用普通灯具，控制方式主要为照明配电箱加开关控制，接地主要采用铜包钢，铜包钢绞线，一层做等电位连接。主要施工内容【1】 动力部分：桥架安装：85米；动力配管：米；电气设备安装：米； 电缆敷设：米；铁构件：吨【2】 照明部分：照明配管：米；照明配线：米；灯具安装；348套 【3】 接地部分：接地极：根；接地母线：米。3.3 电气施工总程序 见下图施工准备照明配管电气设备安装预制预埋照明穿线接地线敷设动力暗配管动力配管灯具安装接地测试试灯电缆敷设及试验系统试验电力系统受送电试车交工验收4. 施工前准备工作4.1 施工现场具备“三通一平
4、”条件。4.2 施工机具、工具准备齐全，材料已有到货。4.3 施工所需图纸、资料、标准规范齐全。4.4 图纸经过会审。4.5 各类专业施工人员配备齐全，充分熟悉图纸。4.6 向班组进行技术交底。4.7 土建具备配合施工的条件。5施工技术要求和安装5.1 盘柜安装5.1.1施工程序见图5.1-1盘柜共检配电室共检专业交接施工准备盘柜基础施工盘柜出库运输盘柜安装图5.1-1 盘柜安装程序图5.1.2盘柜安装的施工准备盘柜出库前施工人员应仔细阅读设计图纸资料，了解其内部的结构;并通知有关人员进行共检;开箱后根据装箱单清点数量，检查各电气元件是否有损坏，检查其尺寸是否与设计相符，检查其外表面是否有损伤
5、,配电室入口处是否符合盘柜的外形尺寸的要求等，发现问题应及时报告，并作好设备开箱记录。5.1.3盘柜基础的安装盘柜基础的施工应在土建专业施工完，工序交接合格后方可进行。基础型钢安装允许偏差：基础型钢安装的允许偏差 表1项目允许偏差mm/mmm/全长不直度15水平度15位置误差及不平度55.1.4盘柜的安装 盘柜的安装应在基础共检合格后进行。 盘柜安装允许偏差：表2项 目允许偏差（mm）垂直度（每米）1.5水平偏差相邻两盘顶部2成排盘顶部5盘面偏差相邻两盘边1成排盘面5盘间接缝2盘柜与基础高压柜固定采用焊接连接，低压柜采用螺栓连接。5.1.5盘柜安装就位后的质量检查认真阅读配电系统的二次原理图、
6、接线图、发现问题应及时通知甲方和厂商；检查电器元件型号、规格是否符合设计及有关规范标准要求；继电保护元件整定范围应能满足设计整定值要求；计量仪表刻度值范围应能满足实际需要；内部配线应整齐完好，固定牢固，标识清楚且与原理图、接线图相符；检查主母线的布置是否正确，母线连接处的处理方式，相序及相色标识是否清晰、齐全；检查主母线与分支母线的搭接面是否符合要求，分支母线上相序标识是否与主母线相符；用力矩扳手检查盘柜内母线螺栓有无松动，其紧固力矩值应符合表5.1-2的要求：母线螺栓紧固力矩 表5.1-2 螺栓规格力矩值（Nm）螺栓规格力矩值（Nm）M88.810.8M1678.598.1M101722.6
7、M1898.0124M1231.439.2M20156.9196.2M1451.060.8M24274.6343.2检查移动式设备动作是否灵活，断路器(接触器)跳、合闸是否符合技术要求；导电部分的电气间隙及爬电距离应符合规范要求；电气元件固定牢固，接地良好。5.2 电气配管5.2.1电气配管前，技术人员、班组长应与土建、安装等其它相关专业进行详细图纸会审，了解现场水沟、地下管分布情况；了解电气配管的位置是否与现场的设备、工艺管道、钢结构等位置相重叠；尽量减少施工后再修改，影响工期。5.2.2钢管的接地与桥架内的接地相连，采用焊接镀锌圆钢进行连接，钢管敷设后应及时焊接地，严禁在有电缆的钢管表面进
8、行焊接。5.2.3暗配管连接处焊跨接地线时，必须刷沥青漆防腐；以保证电气管路的接地可靠。5.2.4钢管配完后应及时密封管口，防止进入杂物； 5.2.5电气配管质量要求 管口无毛刺和尖角。 电缆管弯制后，不应有裂缝和显著的凹瘪现象。电缆管的内径与电缆外径之比不得小于1.5倍。 电缆管应安装牢固，支架间距不宜超过3m。 电缆管应有不小于0.1% 的排水坡度。 暗配电缆管的连接应紧密，不得有地下水和泥沙渗入。5.3 电缆电线工程5.3.1本装置均采用电缆供电，敷设方式主要为桥架敷设。5.3.2电缆在运输过程中应固定牢固，并用吊车装卸，严禁将电缆盘从车上直接推下损坏电缆。5.3.3电缆敷设应在设备已就
9、位，桥架安装、钢管配制等工作已完成，经共检合格后进行。5.3.4电缆敷设前，施工人员应认真阅读与电缆敷设有关的图纸，熟悉各种设备位号、电缆路径，防止错放电缆事故的发生。5.3.5电缆敷设前，施工人员应认真测量其长度，避免电缆余量过长或电缆不够长现象发生；并对敷设完电缆应及时作好标记。5.3.6敷设时，应有专人仔细核对好电缆的型号、规格、电压等级和长度等。并作绝缘电阻测试。对敷设完电缆应及时作好标记。5.3.7电缆的余量应符合规范要求，对规范中规定不明确的地方应和设计、监理人员商定；电缆的余量宜留在终端。5.3.8电缆敷设后，应仔细核对有无疏漏，准确无误后，通知有关人员共检，合格后方可盖板。盖上
10、盖板并及时通知相关专业，防止损伤电缆事故的发生。5.3.9电缆铠装层的接地点在零序互感器以下时，接地线直接接地，电缆铠装层的接地点在零序互感器以上时，接地线应穿过零序互感器接地。5.3.10电缆最小弯曲半径:控制电缆最小弯曲半径10D动力低压电缆最小弯曲半径10D多芯电缆最小弯曲半径15D单芯电缆最小弯曲半径20D注：D为电缆外径5.4盘柜内接线5.4.1电缆在电缆夹层下固定后，由盘柜底部穿入盘内，在盘柜底部作电缆头并加以固定。5.4.2剥电缆外皮时应防止损伤芯线，电缆芯线应捆扎成束（或根据甲方要求）沿配线架引上，分支时应弯度一致、并行整齐排列。5.4.3严格按图纸接线，端子排的每一侧接线宜为
11、一根，不得超过两根。5.4.4配线应整齐、美观、固定牢固，不得有中间接头。5.5 照明工程5.5.1本装置内主要选用防爆灯，栏杆式、弯杆式和吸顶式，各回路不共管。5.5.2施工程序施工准备支架制作照明配管照明配线灯具安装试灯图5.5-2 照明施工程序图 5.5.2.1灯具出库时，应有专人核对其型号、规格、防爆等级、防爆标识、防爆合格证号。5.5.2.2灯具及附件数量应符合设计要求，灯具的附件应齐全，无机械损伤。5.5.2.3核对防爆接线盒、防爆活接型号、规格、防爆等级、防爆标识、防爆合格证号。5.5.2.4保护管配接均应采用丝扣连接，螺纹的啮合不应少于5扣。螺纹的长度不应小于管接头的1/2，外
12、露螺纹宜为23扣。5.5.2.5保护管配接时，固定点间距最大值(单位m)见表5.7-2。保护管固定间距最大值 表5.7-2 钢管种类钢管直径(mm)15202532405065以上厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0 5.5.2.7明配管的弯曲半径应不小于其外径6倍，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且拉线盒的位置应便于穿线：管长度每超过30m无弯曲；管长度每超过20m有一个弯曲；管长度每超过15m有二个弯曲；管长度每超过8m有三个弯曲。5.5.2.8水平或垂直敷设的明配管其偏差不应超过1.5，全长偏差不应大于管内径的1/2。5.5.2.9钢管弯曲处
13、不应有折皱、凹陷和裂缝，弯扁程度不应大于管外径的10 %，管内应无杂物、毛刺，灯具、接线盒等附件应齐全。5.5.2.10照明保护管与保温后的工艺管道外表距离不宜小于200mm，配管排列应整齐。5.5.2.11明配管管卡与终端、弯头终点、电气器具或盒箱的距离宜为150500mm。5.5.2.12照明安装应充分地考虑生产单位维修、维护的方便和安全。5.5.2.13操作区内的照明灯具应至少高于所在平面2.5米,相邻灯具的接线应引自不同的相别。5.5.2.14灯具应采用专用接地线，接地线与相线应具有相同绝缘等级，接在灯具的专用接地端子上，不得与灯具的零线相混。5.5.2.15施工时应严格按图施工，灯具的标高应符合设计要求，支架颜色应符合统一标准。5.6 接地工程5.6.1接地装置为多极接地装置，接地体采用镀锌扁钢。接地极采用50X50X5的镀锌角钢，长2.5米垂直打入地下，顶端距地面0.6米，间距不应小于5米；各接地网须埋深铺设面下800 mm以下。接地体间距不宜小于5米以上的直线距离。中间距不宜小于3米。5.6.2接地导线在将来有延长可能时，需预留1.5米并卷绕之，且需埋入易于施工处。5.6.3接地支线施工：每一电气设备的接地点必须用两根接地支线与接地干线单独连接，不允许用一根接地支线将几台设备的接地点串联起来，也不允许将几根
