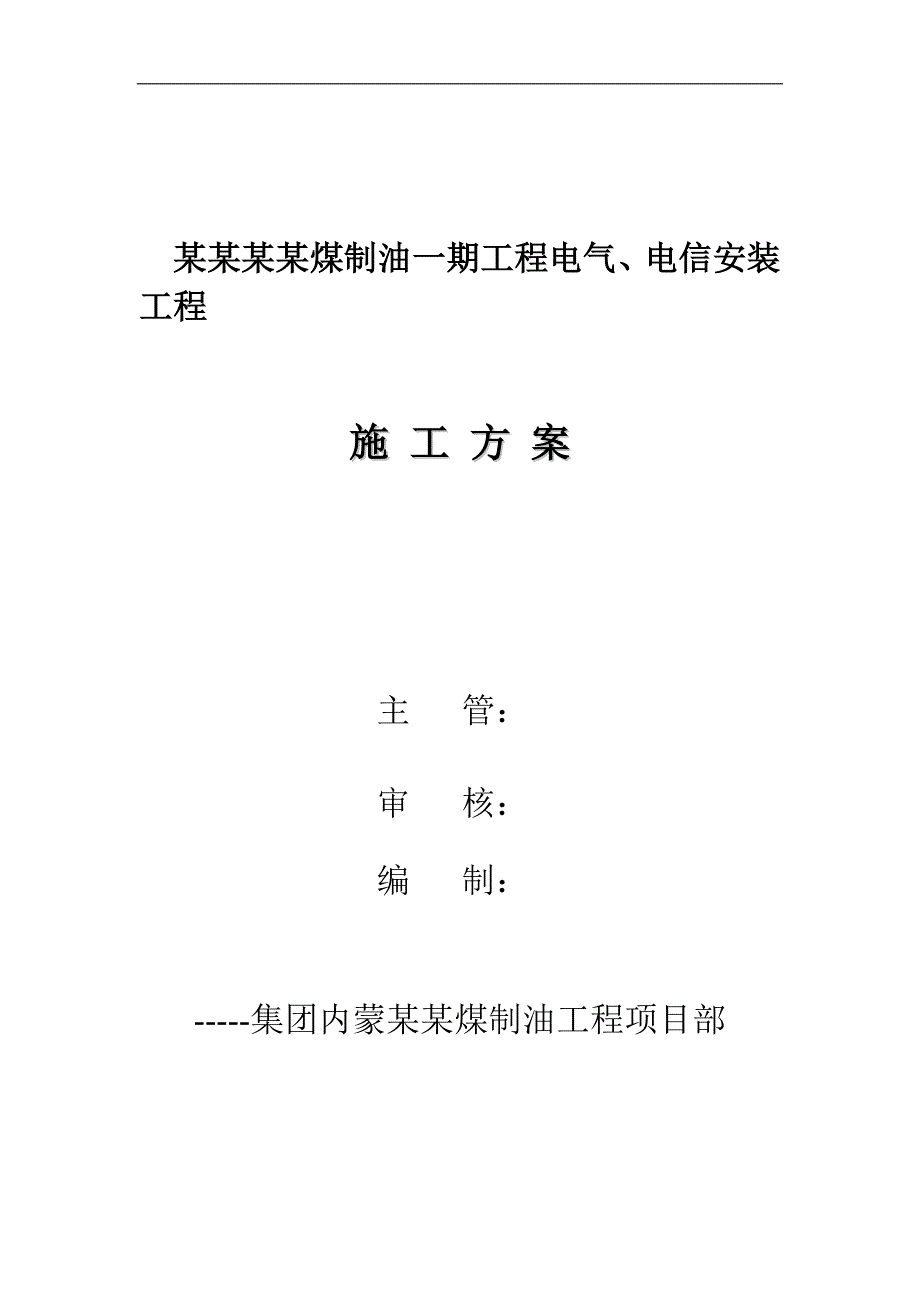

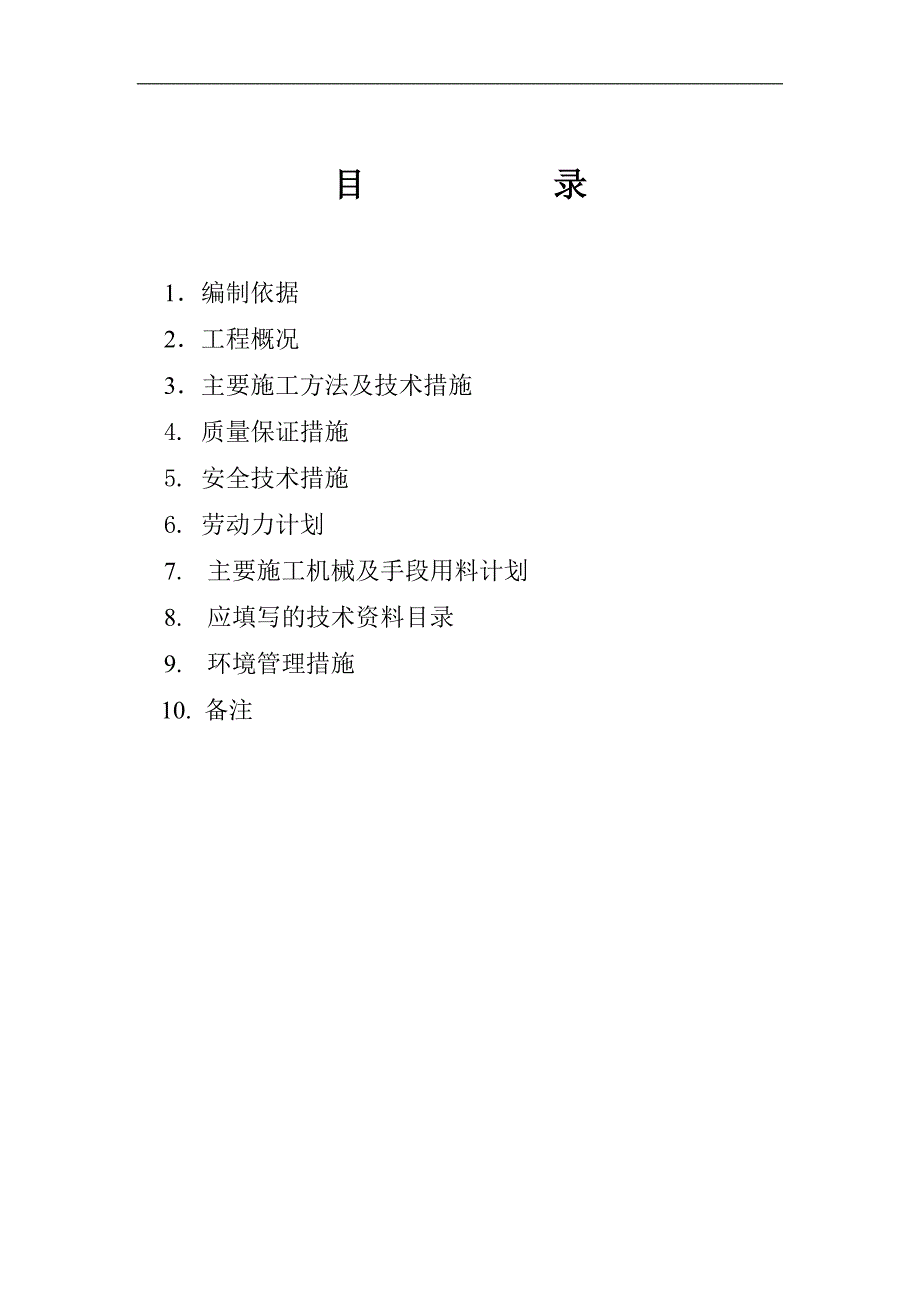

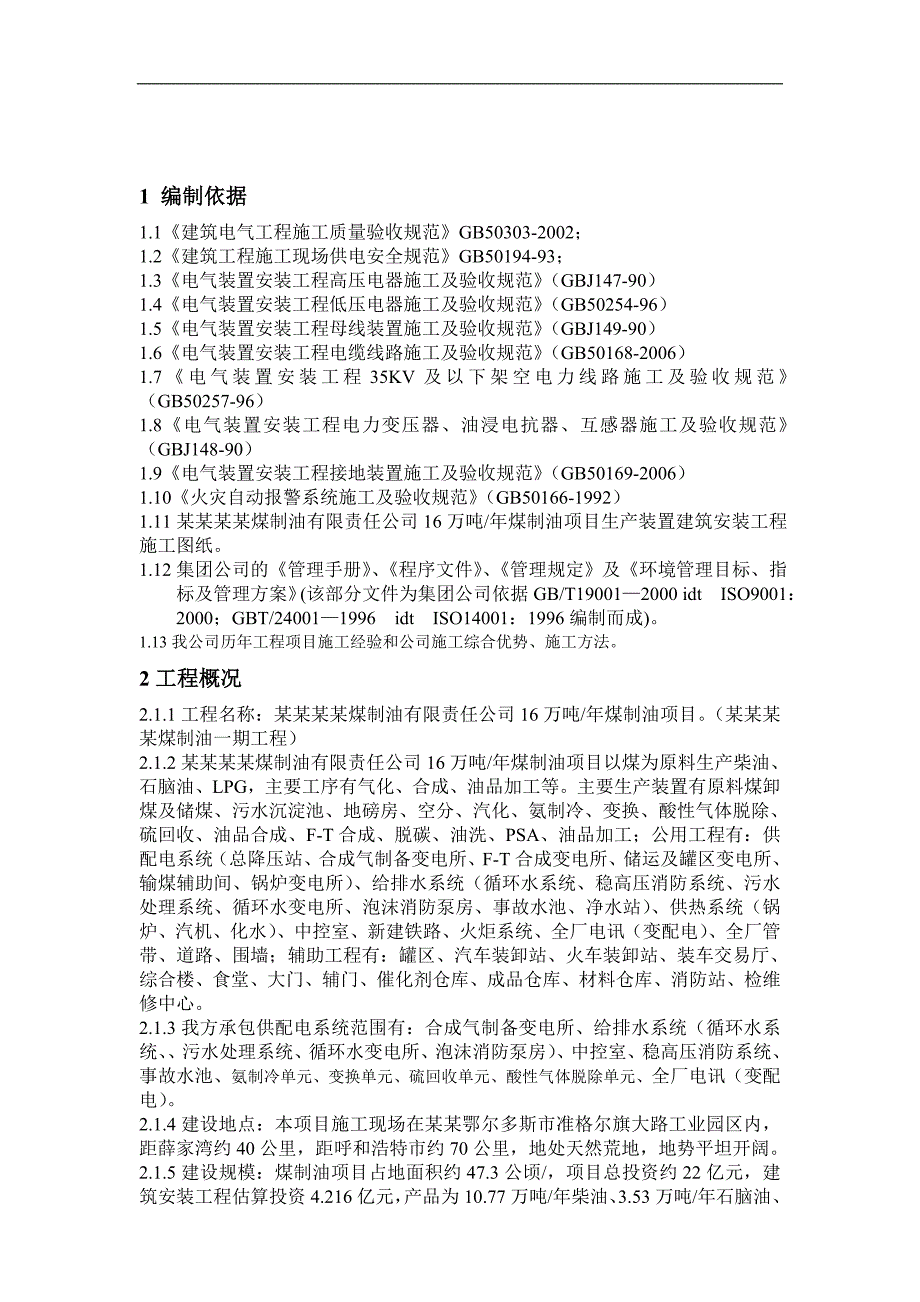

1、 某某某某煤制油一期工程电气、电信安装工程施 工 方 案主 管：审 核：编 制： -集团内蒙某某煤制油工程项目部目 录1编制依据2工程概况3主要施工方法及技术措施4. 质量保证措施5. 安全技术措施6. 劳动力计划7. 主要施工机械及手段用料计划 8. 应填写的技术资料目录 9. 环境管理措施 10. 备注 1 编制依据1.1建筑电气工程施工质量验收规范GB50303-2002；1.2建筑工程施工现场供电安全规范GB50194-93；1.3电气装置安装工程高压电器施工及验收规范（GBJ147-90）1.4电气装置安装工程低压电器施工及验收规范（GB50254-96）1.5电气装置安装工程母线装
2、置施工及验收规范（GBJ149-90）1.6电气装置安装工程电缆线路施工及验收规范（GB50168-2006）1.7电气装置安装工程35KV及以下架空电力线路施工及验收规范（GB50257-96）1.8电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90）1.9电气装置安装工程接地装置施工及验收规范（GB50169-2006）1.10火灾自动报警系统施工及验收规范（GB50166-1992）1.11某某某某煤制油有限责任公司16万吨/年煤制油项目生产装置建筑安装工程施工图纸。1.12集团公司的管理手册、程序文件、管理规定及环境管理目标、指标及管理方案(该部分文件为集
3、团公司依据GB/T190012000 idt ISO9001：2000；GBT/240011996 idt ISO14001：1996编制而成)。1.13我公司历年工程项目施工经验和公司施工综合优势、施工方法。2工程概况2.1.1工程名称：某某某某煤制油有限责任公司16万吨/年煤制油项目。（某某某某煤制油一期工程）2.1.2某某某某煤制油有限责任公司16万吨/年煤制油项目以煤为原料生产柴油、石脑油、LPG，主要工序有气化、合成、油品加工等。主要生产装置有原料煤卸煤及储煤、污水沉淀池、地磅房、空分、汽化、氨制冷、变换、酸性气体脱除、硫回收、油品合成、F-T合成、脱碳、油洗、PSA、油品加工；公用
4、工程有：供配电系统（总降压站、合成气制备变电所、F-T合成变电所、储运及罐区变电所、输煤辅助间、锅炉变电所）、给排水系统（循环水系统、稳高压消防系统、污水处理系统、循环水变电所、泡沫消防泵房、事故水池、净水站）、供热系统（锅炉、汽机、化水）、中控室、新建铁路、火炬系统、全厂电讯（变配电）、全厂管带、道路、围墙；辅助工程有：罐区、汽车装卸站、火车装卸站、装车交易厅、综合楼、食堂、大门、辅门、催化剂仓库、成品仓库、材料仓库、消防站、检维修中心。2.1.3我方承包供配电系统范围有：合成气制备变电所、给排水系统（循环水系统、污水处理系统、循环水变电所、泡沫消防泵房）、中控室、稳高压消防系统、事故水池、
5、氨制冷单元、变换单元、硫回收单元、酸性气体脱除单元、全厂电讯（变配电）。2.1.4建设地点：本项目施工现场在某某鄂尔多斯市准格尔旗大路工业园区内，距薛家湾约40公里，距呼和浩特市约70公里，地处天然荒地，地势平坦开阔。2.1.5建设规模：煤制油项目占地面积约47.3公顷/，项目总投资约22亿元，建筑安装工程估算投资4.216亿元，产品为10.77万吨/年柴油、3.53万吨/年石脑油、2.59万吨/年LPG、1.32万吨/年混合醇燃料、0.285万吨/年硫磺组成。2.1.6项目进度目标:2008年8月20日投产。主要工程实物量概况为：实物名称变压器（台）盘柜（台）操作柱（个）桥架（米）钢管（米）
6、电缆（米）电线（米）灯具（套）开关插座（个）配电箱（台）接地线（米）循环水变电所24328510931512570101594400合成气制备边电所76677428036125191105 6 715循环水系统141442122101243681961498氨制冷单元1967265011212515中央控制室52942970516527666480泡沫消防系统8176421硫回收单元1330196615111858962655变换单元3024582554119153560污水处理1297526721200732523233以上工程实物量因稳高压消防系统、事故水池、酸性气体脱除单元正式施工图未下
7、，等正式设计施工图纸到达施工现场后，参见施工图实物量。以上实物量均为各工号大概量，具体实物量参见施工图。由于全厂供电施工图未下，以上各工号用电设备电源等设计施工图纸到达现场后均参见全厂供电施工图。3主要施工方法及技术措施3.1本工程确保优质达标、确保工程提前完成、确保顺利投入运行。质量标准依据电气装置安装工程施工验收规范合订本和建筑电气工程施工质量验收规范编制。3.2 施工程序施工准备 技术准备 物资机具准备 劳力调配组合 场地布置配合土建预埋 钢构件预制 设备出库检验 动力安装钢构件安装 高压设备组装 电气试验预调整 盘柜安装 母线安装 高压设备安装 套管安装电缆敷设 高压设备接线 单元件电
8、气调试二次接线 断路器调试 隔离开关调试电气系统整组试验 系统耐压试验资料整理 检验合格受电试运行竣工交接 认真核对预埋件的位置、高压设备安装孔的尺寸、绘制钢构件加工图。 设备安装前，建筑工程具备下列条件：屋顶、楼板施工完毕，不得渗漏；配电室内设备底座及母线构架安装后，作好抹光地面的工作；门窗安装完毕；预埋件、预留孔符合设计要求，预埋件牢固；模板、土建施工设施及杂物清除干净，并有足够的安装用地，施工道路通畅。 土建交付使用后，电气安装调整可全面展开。3.2.1 高压设备出库至现场检验，进行高压设备的组装及预调整。 3.2.2部分高压设备如避雷器绝缘子等的电气试验工作应在设备安装前完成。3.2.
9、3电气工程主体达到90%时开始电缆敷设、二次接线、电气设备机械联动调整及电气系统试验。3.2.4经全面检验合格，受电试运行72小时后办理竣工交接手续。3.3主要施工方法 3.3.1 设备、材料的检验3.3.1.1 包装及密封应良好，开箱检查清点，外观完好、性能可靠、规格型号符合设计要求，材质合格证、产品说明书、出厂数据等产品的技术文件资料齐全，设备本体和内部部件无缺损和变形现象，表面无脱漆现象，附件备件齐全。3.3.1.2 设备开箱时，甲乙双方进行共检，清点时认真做好记录，发现问题如短缺件和损坏件须记录在案，并经双方签字认可。3.3.1.3 所有设备及其备品备件由专人妥善保管。3.3.2 钢构
10、件的安装3.3.2.1 作为整个工程质量的基础，钢构件、预留孔的中心线、预埋螺栓的中心线、基础的中心距离，要求误差严格控制在规范允许的范围之内。3.3.2.2 核对设备安装尺寸，绘制加工图；钢料平直、下料、划线钻孔，并进行防腐。3.3.2.3 核对土建预埋件合格后放线确定钢构件安装位置。3.3.2.4 安装时找平找正，焊接后去渣、防腐。3.3.2.5 对于重复出现的施工部位采用模具进行施工，可提高精度及安装速度。如图所示：D1、D2代表不同的间距（可以是相间距离、基础中心距离等），模具的材质可选用为角钢L40*4。 示图如下：D1 D2 D113.3.3 盘柜安装本投标范围内的工程设有10KV
11、、6KV高压配电室及低压配电柜、控制柜等辅助柜若干台。3.3.3.1盘柜安装的基本操作工艺流程：基础验收安装基础槽钢开箱检查接线母线安装二次搬运及安装就位成品保护交工3.3.3.2基础槽钢安装 的允许偏差：不直度小于1mm/m；小于5mm/全长；水平度小于1mm/m，小于5mm/全长；盘柜安装的允许偏差：垂直度小于1.5mm/m；水平偏差：相邻两盘顶小于2mm；成列盘顶部小于5mm；盘面偏差：相邻两盘面小于1mm，成列盘面小于5mm，盘间接隙小于2mm。3.3.3.3基础槽钢的安装：3.3.3.3.1基础检查：检查土建预留沟槽及预埋铁件情况，复核其标高，并结合土建二次抹面及基础标高要求，用水平
12、仪找出最高点及最低点，核算最高点是否有必要向下剔深以满足整体要求。3.3.3.3.2槽钢校正：首先检查槽钢是否平直，如果不平直可采用气焊烤校法和千斤顶调校法校正。3.3.3.3.3确定尺寸：根据盘柜的具体尺寸确定基础槽钢的外形尺寸及螺栓连接时的螺距，基础的尺寸确定，其长度为各个盘的宽度之和（包括边屏以及将来工程扩充或预留部分），宽度就是盘深度。3.3.3.3.4下料加工：基础槽钢全部作成封闭形式，制作方法是采用拼凑法及开口对折法。3.3.3.3.5基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。3.3.3.4盘柜安装：3.3.3.4.1
13、开箱检查：开箱检查盘柜，查清规格、型号、回路布置是否与设计图纸相符合，通过系统图，临时屏上标明屏的名称，安装位置标号，配电屏零件、备品、备件是否齐全，有无出厂技术文件，检查盘柜有无损坏的需要更换零件、修复或作出采购计划；认真全面作好开箱记录。用吸尘器将屏内灰尘吸干净，仪表、继电器等可交付校验。3.3.3.4.2二次搬运：盘柜的搬运要轻起轻放，重的盘柜要用起重设备，起吊要用盘本身的专用吊环，并在起重工的配合下进行；盘柜运输时，底盘要放平稳，用黄麻绳栓牢；车要平稳，尽量避免颠簸的路段，在人力搬运时要统一指挥，步调一致；按照盘柜的排列顺序搬运，提高功效。施工过程中应遵守电气设备防振易损的有关规定。3
14、.3.3.4.3盘柜安装前，用水平测量仪先检查基础型钢的水平度等，基础型钢安装后的允许偏差符合GB5017192的有关规定后，进行盘柜的安装。3.3.3.4.4盘柜与基础型钢的连接采用镀锌螺栓或焊接连接。3.3.3.4.5盘柜与型钢之间的接地良好、牢靠，型钢与外引接地线采用焊接进行连接。3.3.3.4.6盘柜的二次接线按图施工，接线正确并与设计原理相符合。3.3.3.4.7导线与电气元件的连接应牢固可靠。电缆芯线和所配导线的端部均应标明其回路编号，编号应正确。配线应整齐、清晰、美观，导线绝缘应良好，无损伤。3.3.3.4.8电缆芯线和所配导线的端子标明回路编号，编号正确，符合设计要求。3.3.3.4.9配线整齐、清晰、美观、
