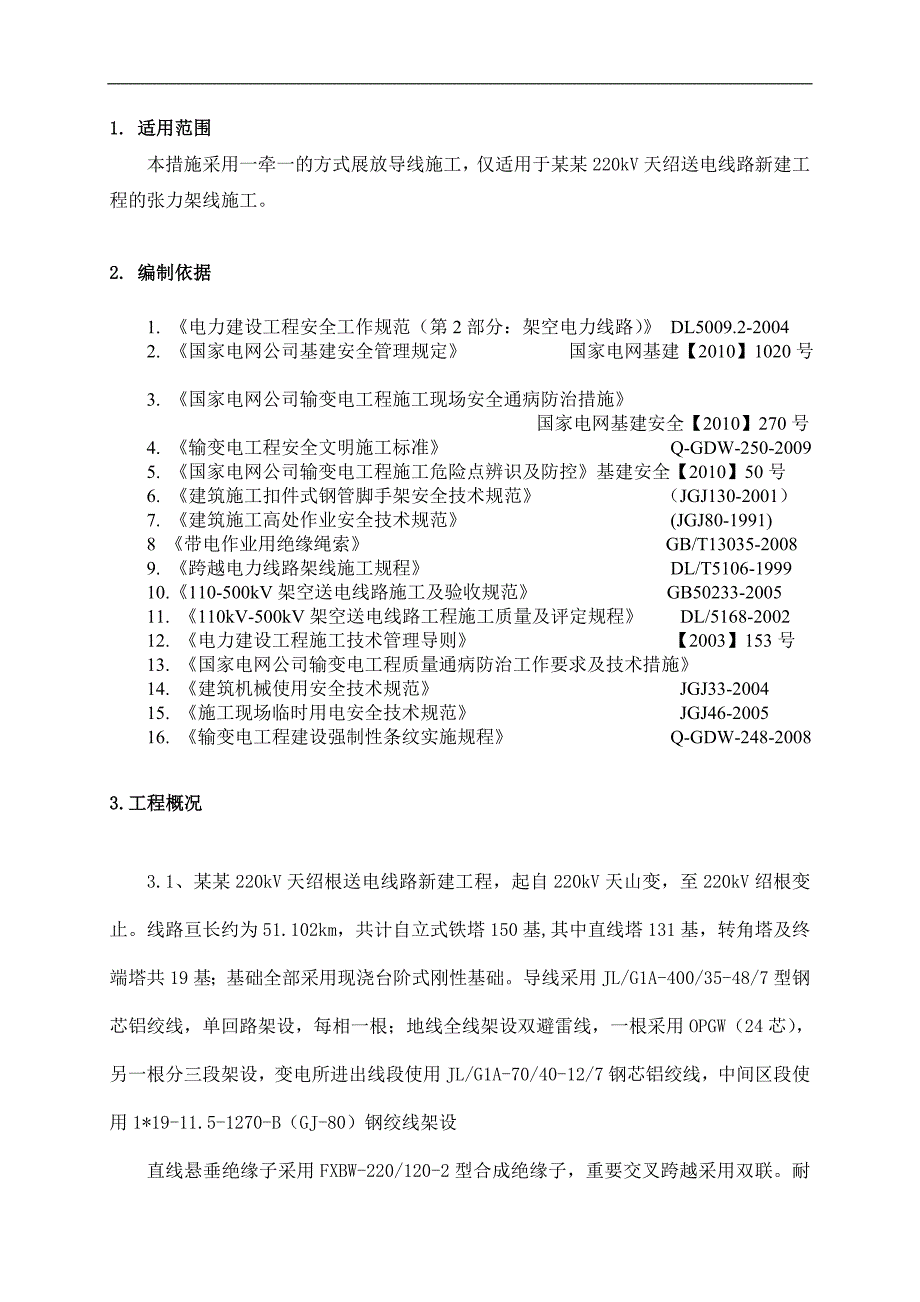

1、1. 适用范围本措施采用一牵一的方式展放导线施工，仅适用于某某220kV天绍送电线路新建工程的张力架线施工。2. 编制依据 1. 电力建设工程安全工作规范（第2部分：架空电力线路） DL5009.2-2004 2. 国家电网公司基建安全管理规定 国家电网基建【2010】1020号3. 国家电网公司输变电工程施工现场安全通病防治措施 国家电网基建安全【2010】270号 4. 输变电工程安全文明施工标准 Q-GDW-250-2009 5. 国家电网公司输变电工程施工危险点辨识及防控基建安全【2010】50号 6. 建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2001） 7. 建筑施工高
2、处作业安全技术规范 (JGJ80-1991) 8 带电作业用绝缘绳索 GB/T13035-2008 9. 跨越电力线路架线施工规程 DL/T5106-1999 10.110-500kV架空送电线路施工及验收规范 GB50233-2005 11. 110kV-500kV架空送电线路工程施工质量及评定规程 DL/5168-2002 12. 电力建设工程施工技术管理导则 【2003】153号13. 国家电网公司输变电工程质量通病防治工作要求及技术措施14. 建筑机械使用安全技术规范 JGJ33-200415. 施工现场临时用电安全技术规范 JGJ46-2005 16. 输变电工程建设强制性条纹实施规
3、程 Q-GDW-248-2008 3.工程概况3.1、某某220kV天绍根送电线路新建工程，起自220kV天山变，至220kV绍根变止。线路亘长约为51.102km，共计自立式铁塔150基,其中直线塔131基，转角塔及终端塔共19基；基础全部采用现浇台阶式刚性基础。导线采用JL/G1A-400/35-48/7型钢芯铝绞线，单回路架设，每相一根；地线全线架设双避雷线，一根采用OPGW（24芯），另一根分三段架设，变电所进出线段使用JL/G1A-70/40-12/7钢芯铝绞线，中间区段使用1*19-11.5-1270-B（GJ-80）钢绞线架设直线悬垂绝缘子采用FXBW-220/120-2型合成绝
4、缘子，重要交叉跨越采用双联。耐张绝缘子串采用双联每联15片U120BP/146D-1玻璃绝缘子，进出线档绝缘子串采用双联每联15片U70BP/146D瓷绝缘子。220kV林西变热水变送电线路新建工程项目部负责施工任务段划分如下：基础及组塔部分：从1149架线施工部分：从天山变构架绍根变构架（2） 地形、地貌本工程位于内蒙自治区阿鲁科尔沁旗境内，线路起于天山变电站，途经天山镇、天山口镇、绍根镇等三个乡镇，迄于拟建的220千伏绍根变电站。线路沿线途径地段地貌单元黄土陵区占56%，沙丘陵区占39%，河谷及一级阶地6%。沙丘地段施工运输比较困难。3.2 工程特性3.2.1导线：采用JL/G1A-400
5、/35-48/7型钢芯铝绞线，3.2.2地线：一根采用OPGW（24芯），另一根分三段架设，变电所进出线段使用JL/G1A-70/40-12/7钢芯铝绞线，中间区段使用1*19-11.5-1270-B（GJ-80）钢绞线架设3.2.3气象条件 本段线路分两个气象区，主要设计气象条件见下表 设计气象条件成果表序号代表情况温度（）风速（m/s）冰厚（）1最低气温-40002平均气温-5003最大风速-53004最大覆冰-510105最高气温40006安装情况-151007大气过电压151008操作过电压-51509内过电压1515010外过电压（无风）150011外过电压（有风）15100注:导线
6、覆冰厚度为10，地线覆冰厚度为15。 3.2.4导线型号及机械物理特性（见下表）导线采用JL/G1A-400/35-48/7钢芯铝绞线。导线参数见下表：钢芯铝绞线主要技术参数电线型号直径（）综合截面（2）膨胀系数（1/）弹性模量（GPa）额定抗拉力（kN）最大使用张力（N）导线安全系数JL/G1A-400/35-48/726.82425.2420.510-665.098700358932.75各区段导线使用图号表区段使用图号导线力学特性曲线（力学用、电气用）导线架线曲线塔1#149#S150S-A0301-02S150S-A0301-033.2.5交叉跨越本标段主要交叉跨越物为公路、66KV、
7、10kV、低压线（220V或380V）和通信线路、主要河流等，主要交叉跨越物见交叉跨越明细表。交叉跨越表序号跨越物次数具体位置1通讯线4次N35-N36跨越2条、N42-N43跨越1条、N91-N92跨越1条、210kV电力线9次N42-N43跨越1条、N44-N45跨越1条、N49-N50跨越1条、N74-N75跨越1条、N80-N81跨越1条、N93-N94跨越1条、N124-N125跨越1条、N138-N139跨越1条、N144-N145跨越1条、366kV送电线路2次N34-N35跨越1条、N148-N149跨越1条、5380V电力线1次N49-N50跨越1条12303国道1次N35-
8、N36跨越1条导线对地及交叉跨越物的距离被 跨 越 物 名 称最小垂直（或净空）距离（m）备注居民区7.5非居民区6.5交通困难地区5.5公路、高速公里8.0标准轨铁路至轨顶8.5电气化铁路至轨顶12.5电气化铁路至承力索或接触线4.0不通航河流4.0至百年一遇洪水位电力线路、弱电线路4.0特殊管道5.0建筑物垂直距离6.0风偏净空5.0在导线最大计算风偏情况下的净空距离数目自然生长高度风偏净距4.0垂直距离4.5果树、经济作物3.5无线电干扰值小于53dB3.2.6线路方向：本工程由西向东为线路前进方向，即天山变（送电侧）绍根变（受电侧）。线序规定图号(S150S-A0101-05)：左、中
9、、右分别为A、C、B。3.2.7绝缘子主要设计原则及技术参数、绝缘子串使用情况本工程线路污秽等级为b级污区，但全线路均按c级污秽区进行外绝缘配置，直线悬垂绝缘子采用FXBW-220/120-2型合成绝缘子，重要交叉跨越采用双联。耐张绝缘子串采用双联每联15片U120BP/146D-1玻璃绝缘子，进出线档绝缘子串采用双联每联15片U70BP/146D瓷绝缘子。因此在安装绝缘子串使用绝缘子型式应与线路塔位明细表中所示一致。4.架线准备4.1人员准备4.1.1导地线展放施工指挥机构项目部指挥机构：总 指 挥：曹延飞副总指挥：国际技术负责人：奚建华质量负责人：谷洪喜安全负责人：高广新物资负责人：马仁施
10、工指挥机构：施工指挥：国际排障、准备组：吴立柱放 线 组：刘柏红紧 线 组：刘金波排障、准备组负责搭拆跨越架、挂瓷瓶及放线滑车；放线组负责场地平整、张牵机进场、转场、展放导引绳分别就位、导地线展放；紧线组负责紧线、附件安装、跳线安装。 劳动组织及工效工序工作内容人数其中工 效技工力工导地线架设指挥44排障、准备队搭跨越架1028放导引绳226169基/天放线队张力场608120.6km/天牵引场610通讯、护线48压接48紧线队紧线609111紧线段/1.5天直线塔附件安装8123基/1天1组耐张塔挂线8121基/2天4.1.2施工前对参与施工的人员进行技术交底，交底内容包括： 设计图纸有关说
11、明和要求； 与本工程有关的现行国家标准、规程和规范； 本架线施工作业指导书。4.1.3特殊工种人员应进行上岗前培训。 4.1.4 参加施工的人员应经安全教育、考试合格、技术培训，否则不得参与架线施工阶段任何作业。4.1.5 未取得上岗证的人员严禁登塔作业。4.2技术准备4.2.1编制并准备好技术资料。包括杆塔明细表、施工图及施工措施等。4.2.2工程技术负责人应组织有经验的施工人员进行现场调察，熟悉施工方案。4.2.3做好技术交底和安全教育工作。4.2.4架线前，对要放线区段的铁塔必须通过三级检查合格，并经监理部、业主验收，转序后方可进行放线作业。4.2.5 架线段杆塔的接地装置必须敷设完好，
12、并与铁塔可靠连接。架线过程中应进行检查，对丢失的应用临时接地线补好并连接可靠。4.2.6放线工序开始，应组织试点，以检查现场布置是否合理，工器具是否安全可靠，施工方案是否需要修改补充。4.3施工机具准备4.3.1张、牵设备 使用前应检修合格 张牵机选用： 大张力机型号：TE144 1台大牵引机型号：PU157 1台4.3.2导引绳、牵引绳 使用前应检修，一个节距内断丝超过5根断丝时应切断重新插接。导引绳、牵引绳受拉后的扭矩方向宜与被牵放体的扭矩方向一致。导引绳、牵引绳必须是不易产生金钩的无扭结构钢丝绳，且单根长度不应超过钢绳卷车的缠绕能力。导引绳 13 单盘绳长：1000m 单盘重量：0.63t牵引绳 24 单盘绳长：800m 单盘重量：1.6t4.3.3放线滑车 与牵放方式相配合，本工程采用一牵一方式放线，所以每根线使用1个单轮滑车。轮槽接触导线部分应使用韧性材料，转角塔使用挂胶铝滑车、直线塔可使用尼龙轮滑车。放线滑车型号：SH（L）916单轮放线滑车。4.3.4张力架线其它特种受力工器具，按工器具表选用。4.3.5各种工器具严禁以小带大，常用起重工具，如钢丝绳、滑车、地锚等使用前应进行外观检查，不合格者严禁使用。4.3.6张牵场地锚选用表张力场使用部位使用吨位规 格埋深（mm）数量（根）张力机（1台）
