资源描述

《内蒙古某垃圾处理厂改造项目基坑降水施工方案(附管井降水计算书).doc》由会员分享,可在线阅读,更多相关《内蒙古某垃圾处理厂改造项目基坑降水施工方案(附管井降水计算书).doc(33页珍藏版)》请在第壹文秘上搜索。

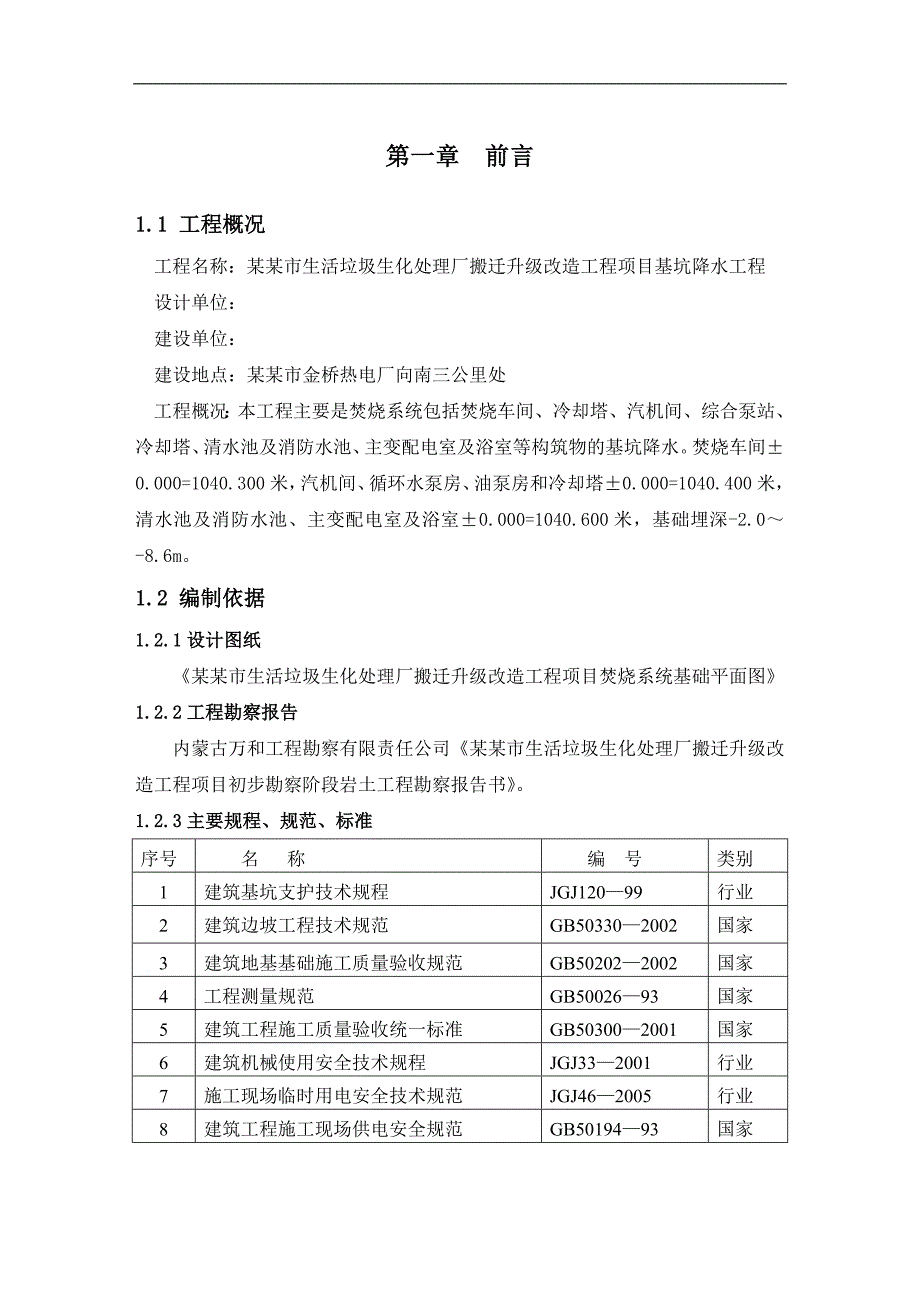

1、第一章 前言1.1 工程概况工程名称:某某市生活垃圾生化处理厂搬迁升级改造工程项目基坑降水工程设计单位:建设单位:建设地点:某某市金桥热电厂向南三公里处工程概况:本工程主要是焚烧系统包括焚烧车间、冷却塔、汽机间、综合泵站、冷却塔、清水池及消防水池、主变配电室及浴室等构筑物的基坑降水。焚烧车间0.000=1040.300米,汽机间、循环水泵房、油泵房和冷却塔0.000=1040.400米,清水池及消防水池、主变配电室及浴室0.000=1040.600米,基础埋深-2.0-8.6m。1.2 编制依据1.2.1设计图纸某某市生活垃圾生化处理厂搬迁升级改造工程项目焚烧系统基础平面图1.2.2工程勘察报

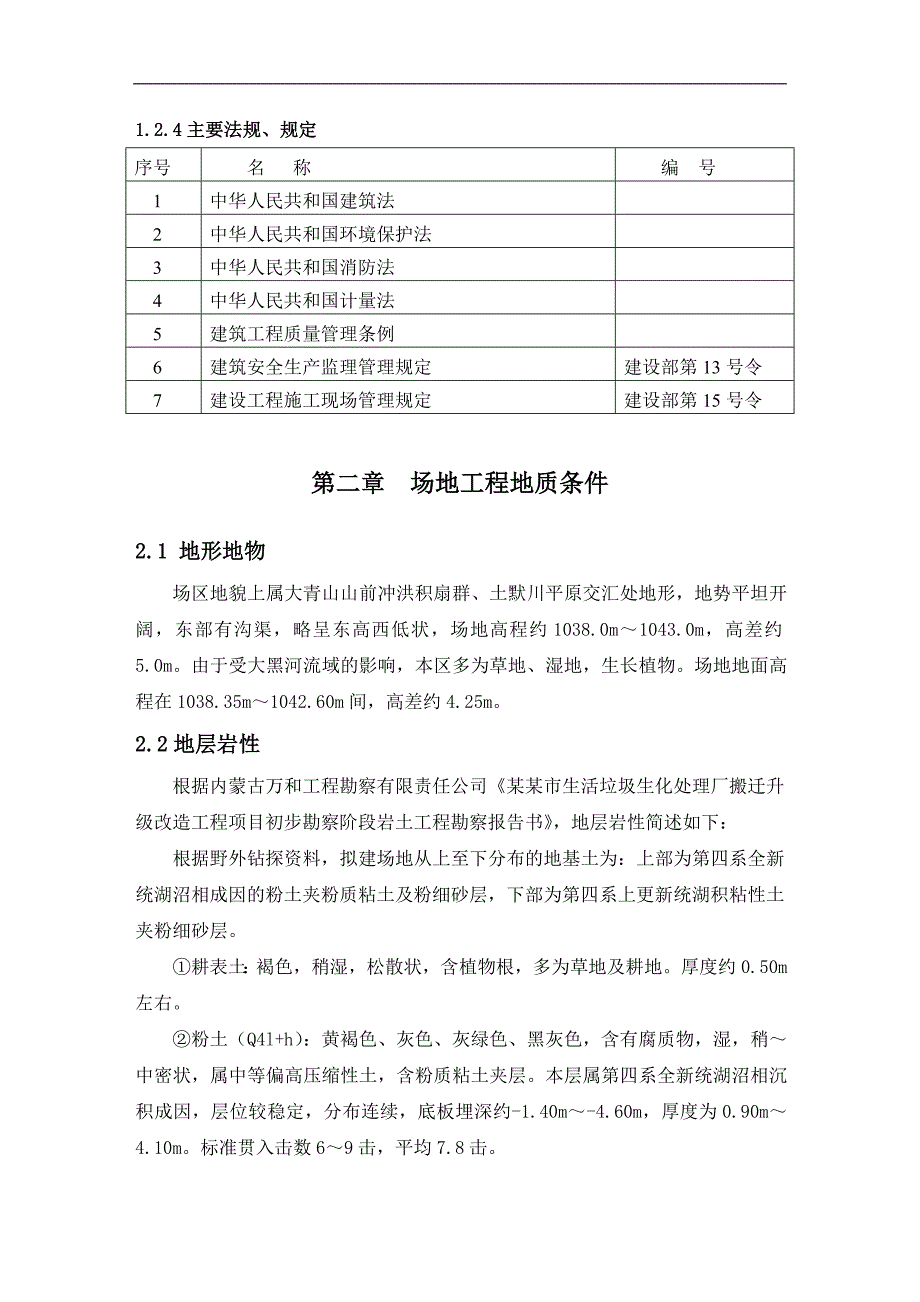

2、告内蒙古万和工程勘察有限责任公司某某市生活垃圾生化处理厂搬迁升级改造工程项目初步勘察阶段岩土工程勘察报告书。1.2.3主要规程、规范、标准序号名 称编 号类别1建筑基坑支护技术规程JGJ12099行业2建筑边坡工程技术规范GB503302002国家3建筑地基基础施工质量验收规范GB502022002国家4工程测量规范GB5002693国家5建筑工程施工质量验收统一标准GB503002001国家6建筑机械使用安全技术规程JGJ332001行业7施工现场临时用电安全技术规范JGJ462005行业8建筑工程施工现场供电安全规范GB5019493国家1.2.4主要法规、规定序号名 称编 号1中华人民共

3、和国建筑法2中华人民共和国环境保护法3中华人民共和国消防法4中华人民共和国计量法5建筑工程质量管理条例6建筑安全生产监理管理规定建设部第13号令7建设工程施工现场管理规定建设部第15号令第二章 场地工程地质条件2.1 地形地物场区地貌上属大青山山前冲洪积扇群、土默川平原交汇处地形,地势平坦开阔,东部有沟渠,略呈东高西低状,场地高程约1038.0m1043.0m,高差约5.0m。由于受大黑河流域的影响,本区多为草地、湿地,生长植物。场地地面高程在1038.35m1042.60m间,高差约4.25m。2.2地层岩性根据内蒙古万和工程勘察有限责任公司某某市生活垃圾生化处理厂搬迁升级改造工程项目初步勘

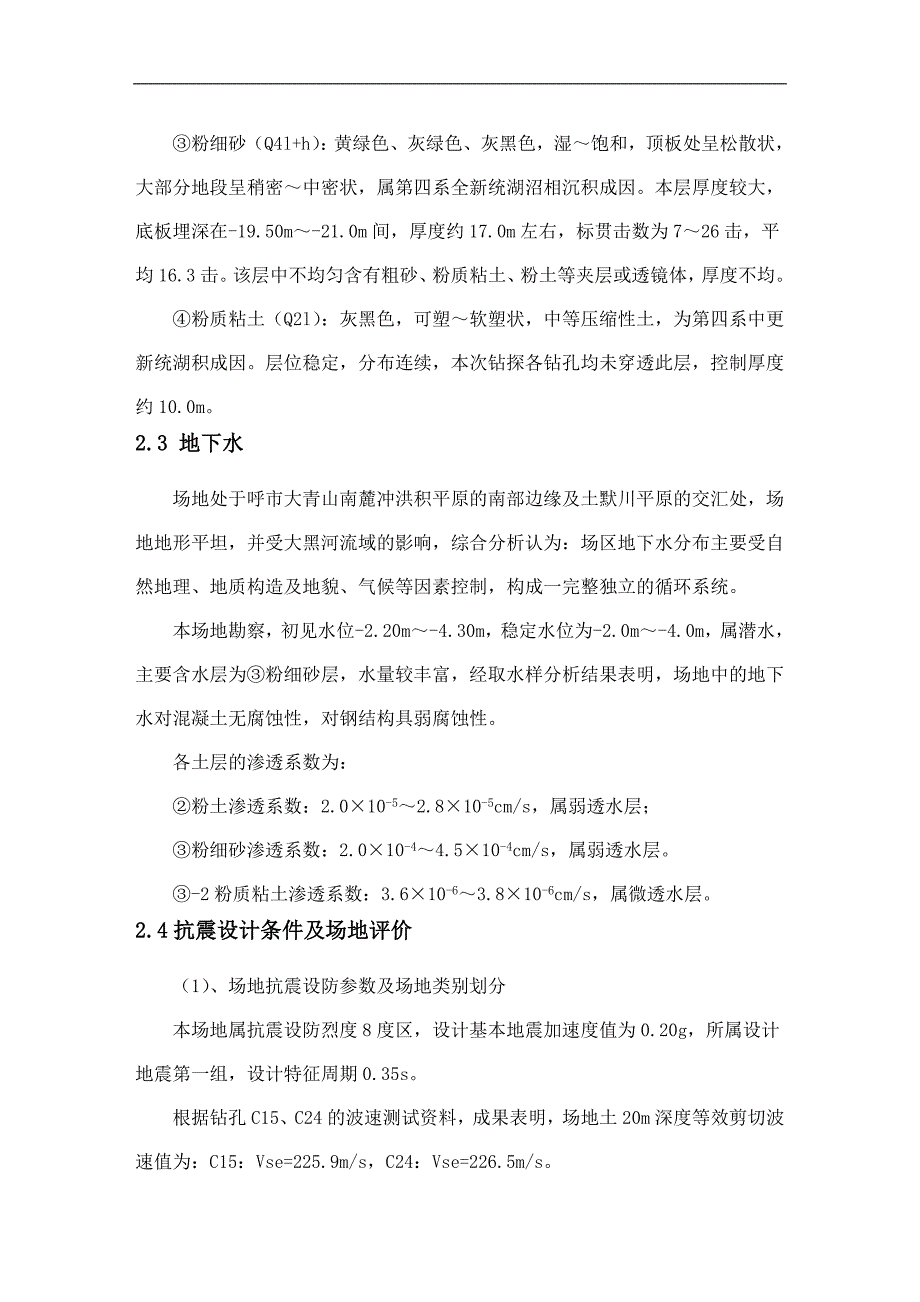

4、察阶段岩土工程勘察报告书,地层岩性简述如下:根据野外钻探资料,拟建场地从上至下分布的地基土为:上部为第四系全新统湖沼相成因的粉土夹粉质粘土及粉细砂层,下部为第四系上更新统湖积粘性土夹粉细砂层。耕表土:褐色,稍湿,松散状,含植物根,多为草地及耕地。厚度约0.50m左右。粉土(Q4l+h):黄褐色、灰色、灰绿色、黑灰色,含有腐质物,湿,稍中密状,属中等偏高压缩性土,含粉质粘土夹层。本层属第四系全新统湖沼相沉积成因,层位较稳定,分布连续,底板埋深约-1.40m-4.60m,厚度为0.90m4.10m。标准贯入击数69击,平均7.8击。粉细砂(Q4l+h):黄绿色、灰绿色、灰黑色,湿饱和,顶板处呈松散

5、状,大部分地段呈稍密中密状,属第四系全新统湖沼相沉积成因。本层厚度较大,底板埋深在-19.50m-21.0m间,厚度约17.0m左右,标贯击数为726击,平均16.3击。该层中不均匀含有粗砂、粉质粘土、粉土等夹层或透镜体,厚度不均。粉质粘土(Q2l):灰黑色,可塑软塑状,中等压缩性土,为第四系中更新统湖积成因。层位稳定,分布连续,本次钻探各钻孔均未穿透此层,控制厚度约10.0m。2.3 地下水场地处于呼市大青山南麓冲洪积平原的南部边缘及土默川平原的交汇处,场地地形平坦,并受大黑河流域的影响,综合分析认为:场区地下水分布主要受自然地理、地质构造及地貌、气候等因素控制,构成一完整独立的循环系统。本

6、场地勘察,初见水位-2.20m-4.30m,稳定水位为-2.0m-4.0m,属潜水,主要含水层为粉细砂层,水量较丰富,经取水样分析结果表明,场地中的地下水对混凝土无腐蚀性,对钢结构具弱腐蚀性。各土层的渗透系数为:粉土渗透系数:2.010-52.810-5cm/s,属弱透水层;粉细砂渗透系数:2.010-44.510-4cm/s,属弱透水层。-2粉质粘土渗透系数:3.610-63.810-6cm/s,属微透水层。2.4抗震设计条件及场地评价(1)、场地抗震设防参数及场地类别划分本场地属抗震设防烈度8度区,设计基本地震加速度值为0.20g,所属设计地震第一组,设计特征周期0.35s。根据钻孔C15

7、、C24的波速测试资料,成果表明,场地土20m深度等效剪切波速值为:C15:Vse=225.9m/s,C24:Vse=226.5m/s。根据建筑抗震设计规范GB50011-2001,确定本场地土为中软土,建筑场地类别为III类。 (2)、饱和砂土地震液化判定据钻探资料显示:场地水位在-2.20m-4.30m,水位以下第四系全新统地层粉细砂层,存在地震液化可能,根据原位测试标准贯入试验N=1126击,由液化公式Ncr=No0.9+0.1(ds-dw)(3/c)1/2,计算后其实测值均大于临界值,无液化。因此,本场地工程地质条件下,不存在饱和砂土地震液化。(3)、建筑抗震地段的划分根据本次勘探揭露

8、地层埋藏条件、岩性特征及测试分析结果,结合地形、地貌综合考虑,按建筑抗震设计规范GB50011-2001)第4.1.1条划分,属可进行建设的一般场地。第三章降水设计方案3.1 降水方案选择一、 管井降水与轻型井点降水的适应条件1、管井降水的适应条件管井降水适应于渗透系数为比较大且地下水丰富的土层、砂层,降水深,面积大,时间长的情况,对在有流砂和重复挖填土方区使用,效果尤佳;不受吸程限制,排水效果好;井距大,对平面布置的干扰小;可用于各种情况,不受土层限制;成孔(打井)用人工或机械均可,较易于解决;井点制作、降水设备及操作工艺、维护均较简单,施工速度快;井点管采用无砂混凝土,成本低。2、轻型井点

9、降水的适应条件轻型井点降水适合于含水层渗透系数较小,降深不大(6m)的粘质粉土、粉土和粉细砂层,其施工工艺相对复杂,降水影响面积较小,对地下水量较大的地层不适合。当基坑开挖所需降水深度超过6m时,一级的轻型井点就难以收到预期的降水效果,这时如果场地许可,可以采用二级甚至多级轻型井点以增加降水深度,达到设计要求。但是这样一来会增加基坑土方施工工程量、增加降水设备用量并延长工期,二来也扩大了井点降水的影响范围而对环境不利,同时造价有所增加。二、 拟建场地水文地质、工程地质条件根据本场地勘察报告,初见水位-2.20m-4.30m,稳定水位为-2.0m-4.0m,属潜水,主要含水层为,渗透系数为:2.

10、010-44.510-4cm/s,水量较丰富。三、综合上述各方面的因素并结合本地类似工程降水经验和本工程基坑开挖深度特点,管井降水方法较轻型井点降水有一定的优点:1、本工程地层条件含水层主要为粉细砂层,透水性好,水量丰富,充分发挥管井抽降的优势;2、本工程基坑深度较大,最深达8.6m,降深要求大于6.0m,采用轻型井点降水要设计二级井点,增加了基槽的土方开挖量,就其本身造价相对管井也较高;3、本工程基坑面积相对较大(最大面积130m50m),轻型井点降水影响面积较小,形成的降落漏斗较小,疏干时间相对较长,对于管井降水而言,此方法抽降能力强,降水影响面积大,疏干时间短,可充分发挥管井降水的特点,

11、效果显著,大大地缩短施工工期。4、轻型井点施工工艺要求苛刻,安装费时,不能出现漏气、堵管等现象,否则降水井点就会失去作用,管井施工工艺简单、安装方便快捷,施工工艺比较成熟,可操作性强。5、经过多方调查,当地降水施工经验证明,管井降水是本工程降水方法的首选。3.2 降水技术方法针对场地地下水类型,结合场区水文地质条件及我公司的降水经验,本着安全高效、经济节约的原则,采用管井抽降方案,通过管井井底抽水,将地下水形成一定降深,达到疏干基槽的目的,使得地下水位降至槽底或集水坑底以下0.51.0m。以利于后期基础工程施工。基坑底部周围设排水沟和积水坑,用泵将水排出坑外。3.3降水方案设计3.3.1降水目

12、标降水井封闭运营15天后地下水水位降到槽底以下0.51.0m,并能保证槽底干槽作业。3.3.2基坑涌水量计算根据各构筑物形状、尺寸、地层情况、边界条件以及地下水特征参数采用理正岩土计算软件进行计算,详见附件降水计算书。3.3.3管井间距、井深确定井点间距的确定,本基坑涌水量主要不是由单个井点的出水能力所决定,而是综合考虑降水方法、地层含水岩性的渗透特性、本工程基础深度、水文地质情况和我公司类似工程降水施工经验数据及工程类比,确定合理的管井间距为7.0米。设计降水管井终孔井深井为9.015.0m。具体设计参数见下表:建筑名称渗透系数(m/d)管井直径(mm)管井间距(m)井深(m)单根井点涌水量

13、(m3/d)总涌水量(m3/d)井点数(根)井点延米(m)降水面积(m2)焚烧车间1.50 6007.0 15.0 30.00 1500.0 50 7506550冷却塔1.00 6007.0 9.0 30.00 600.0 201801518汽机间1.00 6007.0 9.0 30.00 720.0 242161620综合泵房1.00 60012.0 9.0 30.00 780.0 262342145合计1201380118333.3.4管井结构设计降水管井设计开孔口径600mm,一径至终孔深度。钻进工艺采用反循环回转钻进工艺,地面泥浆需作排放处理。 降水管井安装钢质滤水管400mm,地表以

14、下2m内安装水泥壁管。降水井滤管内外包2层60目尼龙过滤网,要求井管必须垂直,不能错位。砾料选择23mm碎石,四周均匀投砾,填至距地表2.0m时用粘土封井止水。成井后应及时洗井,并抽至水清砂净,确保含水层的畅通。水泵安装干式下泵型单相潜水电泵,型号为QX(610)-30-1.5,采用自动控制开关,防止烧泵。降水施工前,先做抽水试验,测量单井出水量。根据实验结果,调整泵型。3.3.5管井及明沟的布设降水管井距基坑上口线以外1.52.0 m沿基坑周边封闭布设,间距7.0m;在槽底坡脚处设置排水明沟、集水坑,集水坑内置潜水泵抽水,抽排至槽顶排水管网中。排水明沟边缘距边坡坡脚0.3m,排水明沟上口宽500mm,下口宽300mm,深300mm。基坑角部均设集水坑,沿排水沟每30m设一集水坑,集水坑上口800800mm,下口500500mm,深度800mm。采用水泥砂浆砌筑排水明沟和集水坑。目前已经进入雨季,应对基坑周围地表进行硬化处理,施工期间应注意降雨后周围地表水的及时排出,防止对边坡产生影响。3.3.6地面排水系统设计在距基坑上边缘1.5m处,环基坑周边设置200mm钢管做为排水总管,水力坡度5,法兰连接或焊接连接。每隔30m设一泥砂沉淀池,定期清理,清水排入路边的主排水沟内。基坑上边缘四周设置排水沟,排水明沟边缘距边坡坡脚1.8m,排水明沟上口宽500mm,下口宽300mm

展开阅读全文
