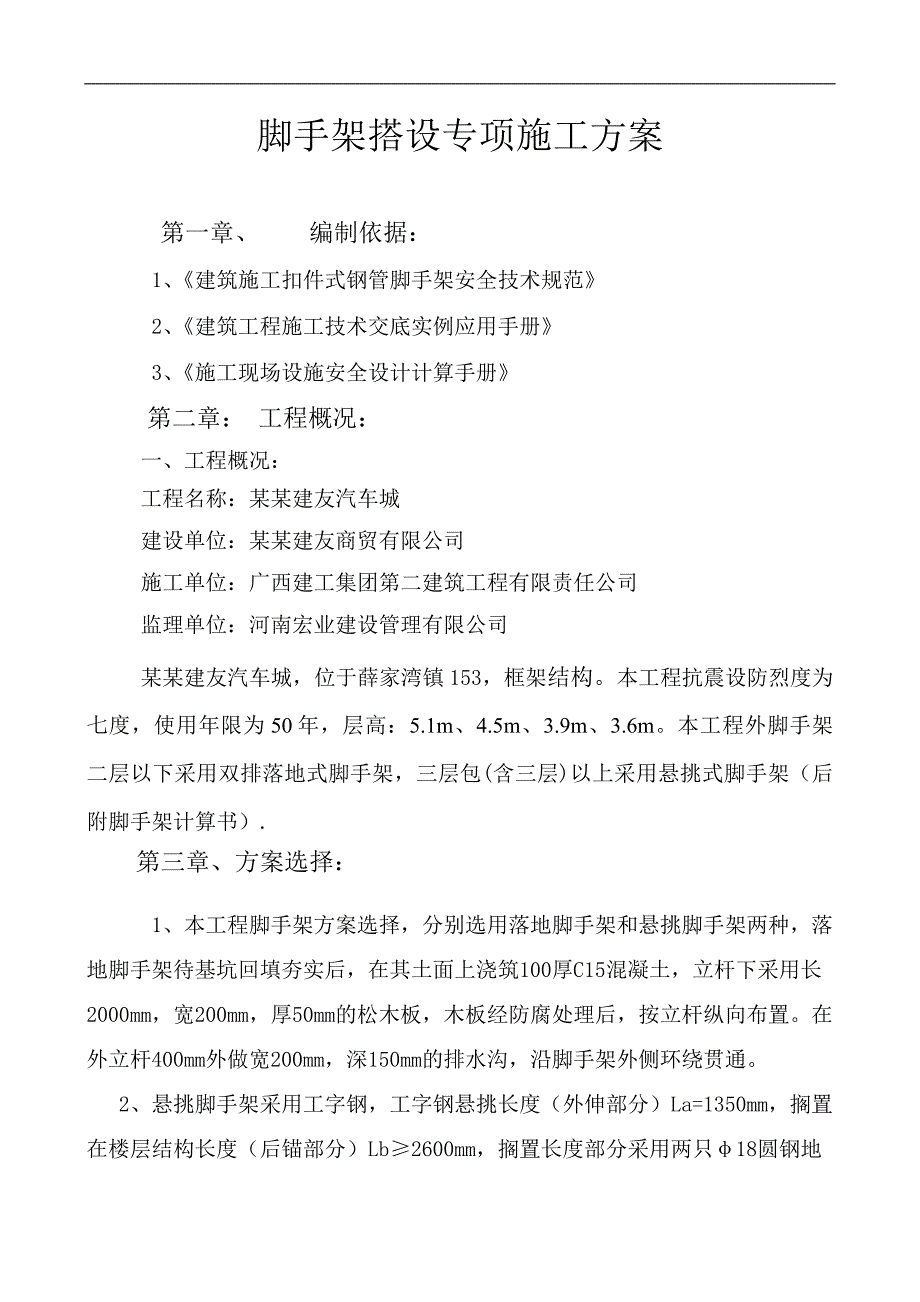

1、脚手架搭设专项施工方案第一章、编制依据： 1、建筑施工扣件式钢管脚手架安全技术规范 2、建筑工程施工技术交底实例应用手册 3、施工现场设施安全设计计算手册第二章： 工程概况：一、工程概况：工程名称：某某建友汽车城建设单位：某某建友商贸有限公司施工单位：广西建工集团第二建筑工程有限责任公司监理单位：河南宏业建设管理有限公司某某建友汽车城，位于薛家湾镇153，框架结构。本工程抗震设防烈度为七度，使用年限为50年，层高：5.1m、4.5m、3.9m、3.6m。本工程外脚手架二层以下采用双排落地式脚手架，三层包(含三层)以上采用悬挑式脚手架（后附脚手架计算书）.第三章、方案选择：1、本工程脚手架方案选
2、择，分别选用落地脚手架和悬挑脚手架两种，落地脚手架待基坑回填夯实后，在其土面上浇筑100厚C15混凝土，立杆下采用长2000mm，宽200mm，厚50mm的松木板，木板经防腐处理后，按立杆纵向布置。在外立杆400mm外做宽200mm，深150mm的排水沟，沿脚手架外侧环绕贯通。 2、悬挑脚手架采用工字钢，工字钢悬挑长度（外伸部分）La=1350mm，搁置在楼层结构长度（后锚部分）Lb2600mm，搁置长度部分采用两只18圆钢地锚。悬挑脚手架在阳角转角处采用整根槽钢（长度为：L=6000mm）斜向悬挑，每个阳角部为三根，均匀布置。在悬挑杆上按照立杆布置要求，焊上规格20或22钢筋头，长度100m

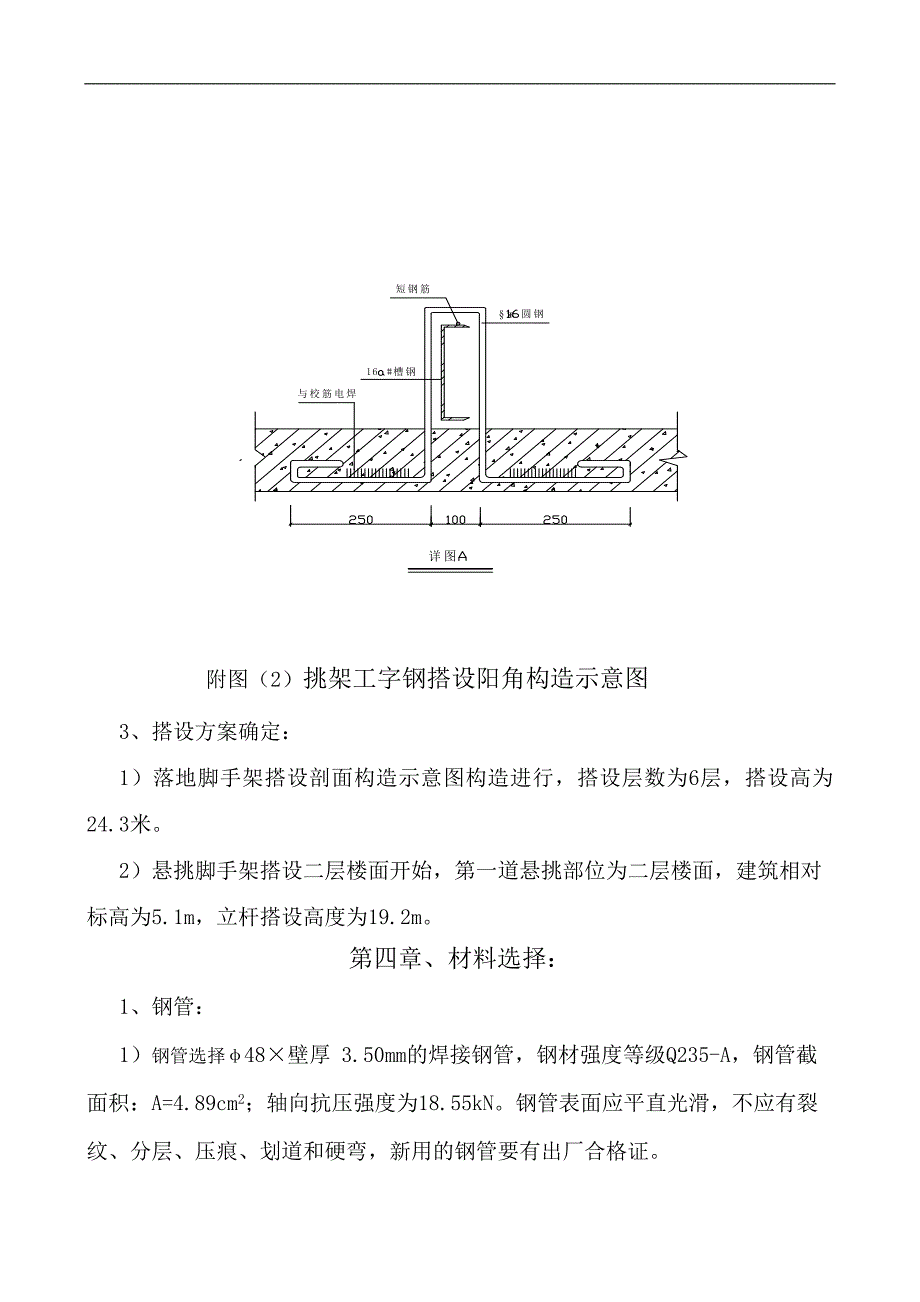

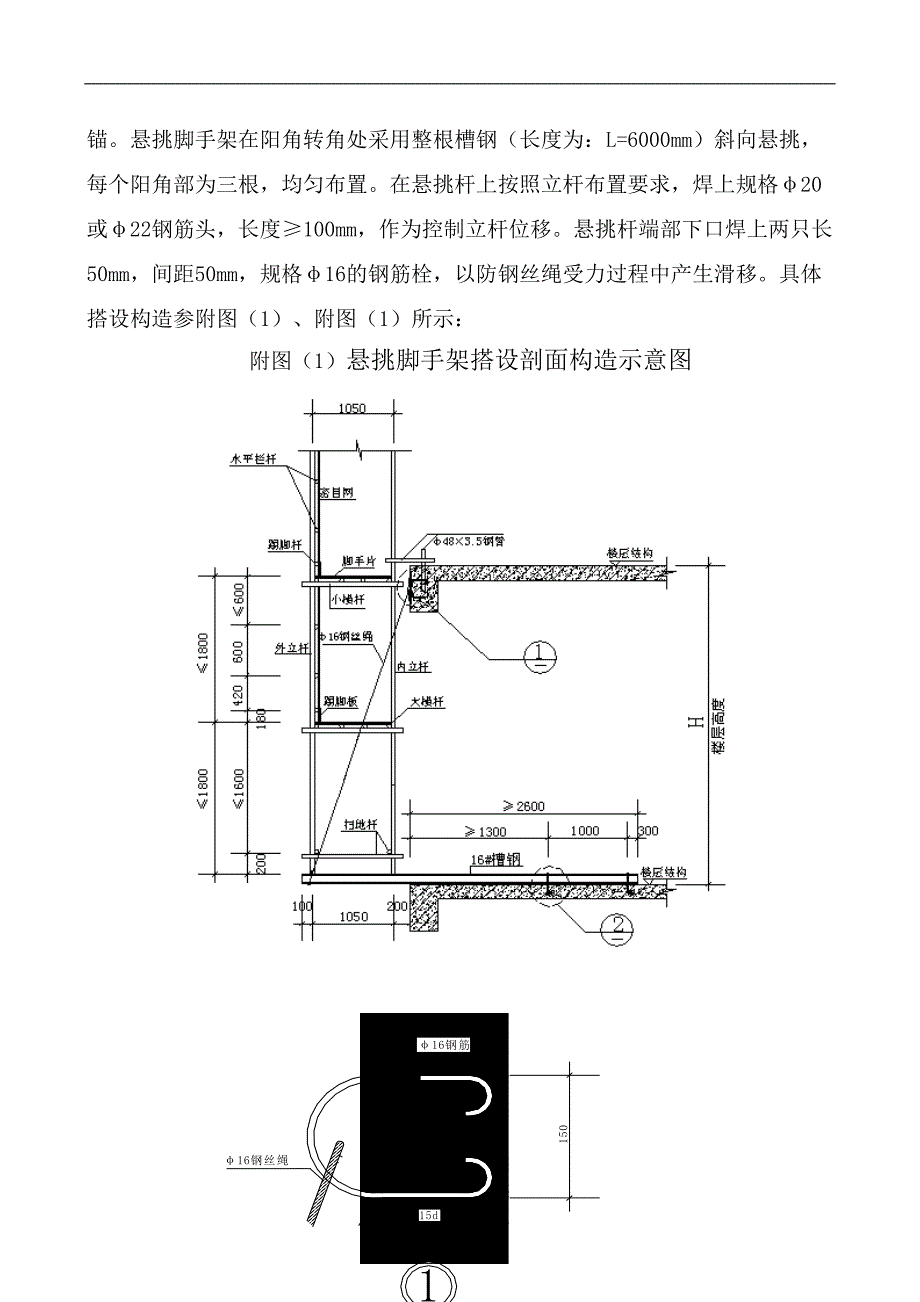

3、m，作为控制立杆位移。悬挑杆端部下口焊上两只长50mm，间距50mm，规格16的钢筋栓，以防钢丝绳受力过程中产生滑移。具体搭设构造参附图（1）、附图（1）所示：附图（1）悬挑脚手架搭设剖面构造示意图 附图（2）挑架工字钢搭设阳角构造示意图3、搭设方案确定：1）落地脚手架搭设剖面构造示意图构造进行，搭设层数为6层，搭设高为24.3米。2）悬挑脚手架搭设二层楼面开始，第一道悬挑部位为二层楼面，建筑相对标高为5.1m，立杆搭设高度为19.2m。第四章、材料选择：1、钢管：1）钢管选择48壁厚 3.50mm的焊接钢管，钢材强度等级Q235-A，钢管截面积：A=4.89cm2；轴向抗压强度为18.55k
4、N。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。 2）钢管表面锈蚀深度 0.5 mm。钢管弯曲变形控制在一定范围内，在长度1.5m范围内, 端部弯曲应5 mm ， 3mL4m ， 弯曲变形12mm，4mL6.5m ,弯曲变形20mm 等合格钢管。2、扣件：1）扣件采用一字扣、十字扣、环形扣等三种，扣件材质应符合国标钢管脚手架扣件（GB15831-1995）的规定，一个十字扣、环形扣件抗滑承载力应达到8.0kN。2）扣件严禁有变形,裂缝,应做防锈处理，滑丝的螺栓应更换。扣件螺栓拧紧力矩应40N.m，65N.m。3、安全网、密目网：1）安全网采用密目式安全网，
5、网目应满足2000目100cm2，做耐贯穿试验不穿透，颜色应符合环境效果要求，选用绿色，要求阻燃。使用的安全网必须有产品生产许可证和质量合格证。2）围护的安全网、密目网进场必须具备出厂合格证，应能承受一定的冲击荷载. 霉烂, 破损不得使用。4、脚手板采用竹脚手板，规格为3m*0.28*0.04m5、踢脚板选择18厚胶合板，高为180mm，外用黄色调和漆罩面。6、悬挑工字钢钢采用18#槽钢，转角处斜杆上采用18#工字钢为连系杆件。 7、预埋件采用18圆钢加工。连墙件选用48壁厚 3.50mm的焊接钢管为刚性连接，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。第五章、
6、脚手架外观要求：1、搭设脚手架前应将钢管进行清理、除锈，并统一涂刷油漆二度，颜色力求均匀，外形美观。脚手架立杆、防护栏杆、扫地杆、踢脚杆统一为黄色表面，剪力撑统一为红白相间油漆罩面。2、踢脚板、悬挑工字钢表面采用红黑相间油漆罩面。第六章、脚手架搭设：1、脚手架搭设技术参数：1）立杆纵距La： 1.50m；2）立杆横距Lb： 1.05m；3）水平杆步距Lb： 1.50m； 4）小横杆两端伸出立杆外为 100150 mm，内立杆距建筑物为200mm 。5） 脚手架搭设高度以檐口建筑物高度加1.8m为计算高度： 6）脚手板为木脚手板1.21.0m，隔层满铺。7）连墙件布置，采用刚性按楼层逐层安装，水
7、平方向着按 3 跨设置，转角1000mm处均设连墙件。2、外脚手架搭设顺序：1）搭设原则：应是从下到上、分步分层搭设、分步分层固定、分步分层校正、支撑、拦杆、防护网同步搭设、分段验收的原则。2）搭设步骤：（1）落地脚手架搭设步骤：熟悉方案和图纸现场放线铺设木板立内排立杆、纵向水平杆和扫地杆（3跨）设置抛撑立外排立杆、纵横向水平杆和扫地杆（3跨）向两侧延伸直至交圈当搭至2步高或增高2步时用连墙件将架体与建筑物可靠固定及时校正垂直度同步安装栏杆和安全网每增搭高10-13m时分段检验达设计高度后封顶检验。（2）悬挑脚手架搭设步骤：熟悉方案和图纸现场放线确定固定悬挑工字钢的预埋铁件的位置铁件预埋悬挑工
8、字槽钢的制作、焊接立杆套管和吊环根据外伸尺寸安装和固定工字钢固定好斜拉钢丝绳在工字钢上安装立杆、纵横水平杆和扫地杆、填芯杆等余下与上述同，从略。3、外脚手架搭设技术要求：1）纵向水平杆:（1）纵向水平杆应设置在立杆的内侧,其长度不宜小于3跨。（2）纵向水平杆对接时, 对接扣件应交错布置. 两相邻纵向水平杆不宜设置在同步同跨内。（3）纵向水平杆在不同步或不同跨内两个相邻的接头,在水平方向错开距离不应 500 mm。（5）搭接长度不应 1m, 应等距设置3个旋转扣件固定。（6）因使用竹脚手板,所以纵向水平杆应采用直角扣件固定在横向水平杆上,两根填芯杆两根水平杆应等距离设置。2）横向水平杆:（1）双
9、排脚手架中靠墙端外伸长度A,应 Lb/2，即750 mm。使用木脚手板时, 横向水平杆的两端应用直角扣件固定立杆上,且位于纵向水平杆的下方。3）脚手片铺设:（1）、竹笆脚手板,应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四角用直径1.2mm的 16#镀锌钢丝固定在纵向水平杆上，每块脚手片绑扎不少于4点。4）立杆搭设:（1）落地脚手架，底部应设置垫板。悬挑脚手架直接支承于槽钢上（2）应设置纵横向扫地杆,扫地杆应采用直角扣件固定在距底座上皮不 200 mm处的立杆上。（3）横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方立杆上。（4）当立杆基础不在同一高度上时, 必须将高处扫地杆向低处延长
10、两跨，与立杆固定高低差应1m，靠边坡上方的立杆轴线到边坡距离应500 mm,高低扫地杆可重叠一跨。（5）脚手架底层步距应1.5m。立杆必须用连墙件与建筑物可靠连接。立杆接长必须采用对接扣件连接, 顶层顶步可以采用搭接。（6）对接和搭接, 应交错布置, 两相邻立杆接头不应设置在同步内。同步内隔一根立杆的两个接头,在高度方向错开距离不宜 h/3.即不宜 600 mm。接头搭接长度不应 1m, 应采用不少于2个旋转扣件固定。（8）外侧立杆顶端高出女儿墙上皮1m, 檐口1.5m;内侧立杆高与墙齐平。双立杆中的副立杆, 高度不应低于3步, L6m。5）防护栏杆：（1）脚手架外侧使用建设主管部门认证合格的
11、绿色密目式安网封闭，且将安全网固定在脚手架外立杆里侧。（2）选用18#铅丝双股张挂安全网，要求严密、平整。（3）脚手架外立杆内侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。（4）脚手架内侧形成临边的（如遇大开间门窗洞等），在脚手架内侧设1.2m高的防护栏杆和30mm高的踢脚杆。 6）连墙件:（1）设置数量应满足规范要求, 高距按楼层，纵距按3跨,覆盖面积 300 mm。（2）外架应该从底层第一纵向水平杆处开始设置,当该处有困难时, 应采取其它可靠措施固定。连墙件优先采用菱形布置,也可采用方形,矩形布置。但只能选其一种。（3）脚手架开口处的
12、两端必须连续设置连墙件,相互垂直距离不应大于建筑物层高,连墙杆采用刚性连墙件。（4）连墙件中的连墙杆宜呈水平设置,当不能水平设置时与脚手架连接的一端应下斜连接, 不能上斜连接。脚手架下部暂时无连墙件时可设抛撑,抛撑用通长杆与架体连接,与地倾角45 60之间, 连接点至主节点距离不 300mm ,待连墙件设置后方可拆除。7）剪刀撑和横向斜撑:（1）剪刀撑跨越立杆数为 57根,与地面倾角45 60之间，不少于 4 跨,且 6m。（2）本工程根据规范要求脚手架可以在外侧整个立面上搭设一道自下而上的连续的剪刀撑。剪刀撑搭接长度应 1m 。（3）剪刀撑应用旋转扣件将之固定在与之相交的横向水平杆的伸出端或
13、立杆上。（4）料台开口处双排脚手架端口,除设置栏杆外 ,还必须设置横向斜撑。（5）、横向斜撑在同一节间,由底至顶层,呈之字形连续布置。8）脚手架搭设注意事项：（1）、配合进度：必须配合施工进度进行搭设，确保至少超出施工作业面一步，且一次搭设不应超过相邻连墙件以上2步。（2）、及时校正：每搭完一步脚手架后，应按规范规定及时校正步距、纵距、横距、及立杆垂直度，以避免积重难返。（3）、位置要正确：底座底板应准确放在定位线上，放线要按施工方案进行，变更要有记录。（4）、开始搭设：此时搭设立杆应每隔6跨设置一根抛撑，直至连墙件稳固后方可椐情况拆除。（5）、及时设置连墙件：当架体搭至连墙件构造点时，在搭完
