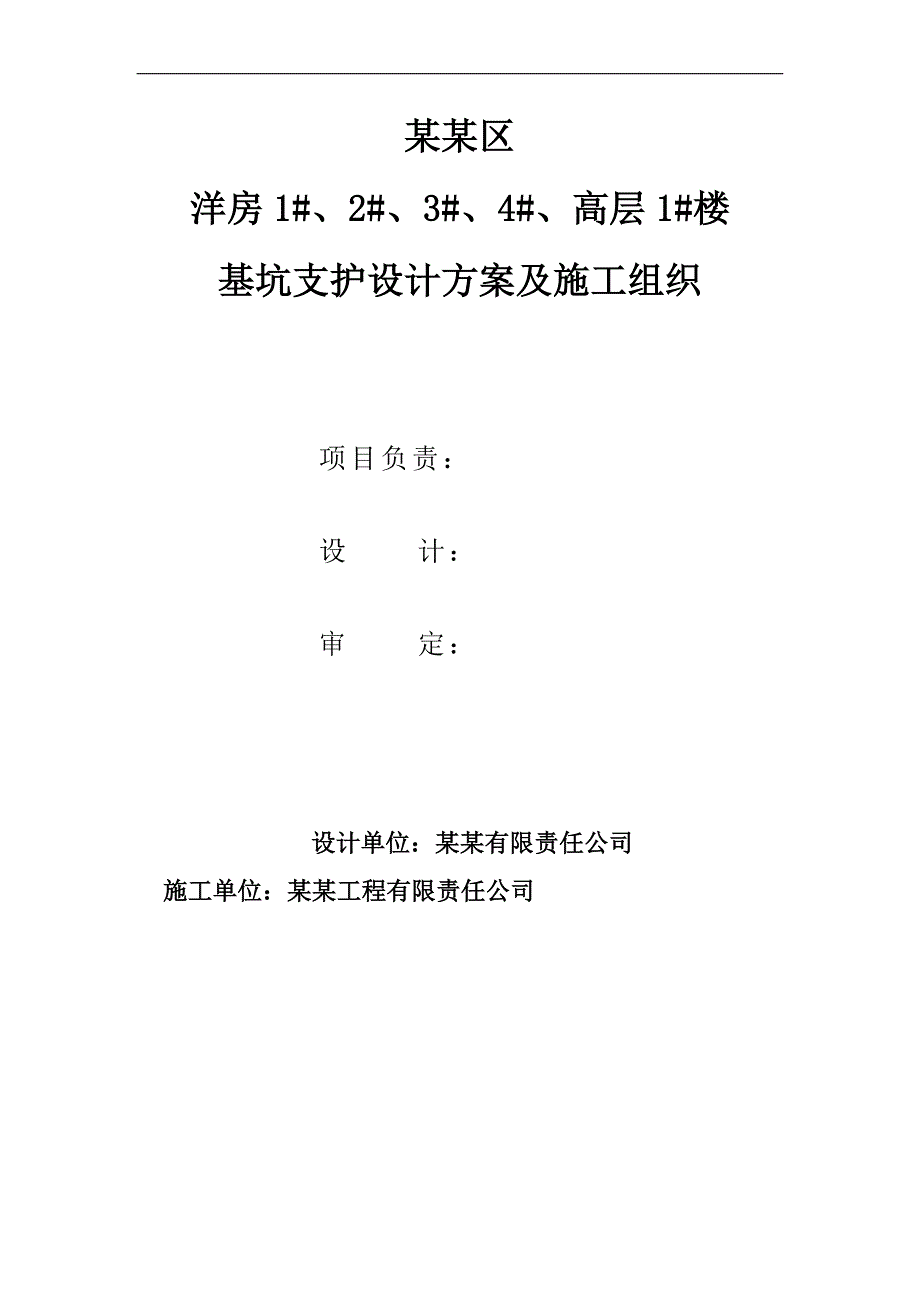

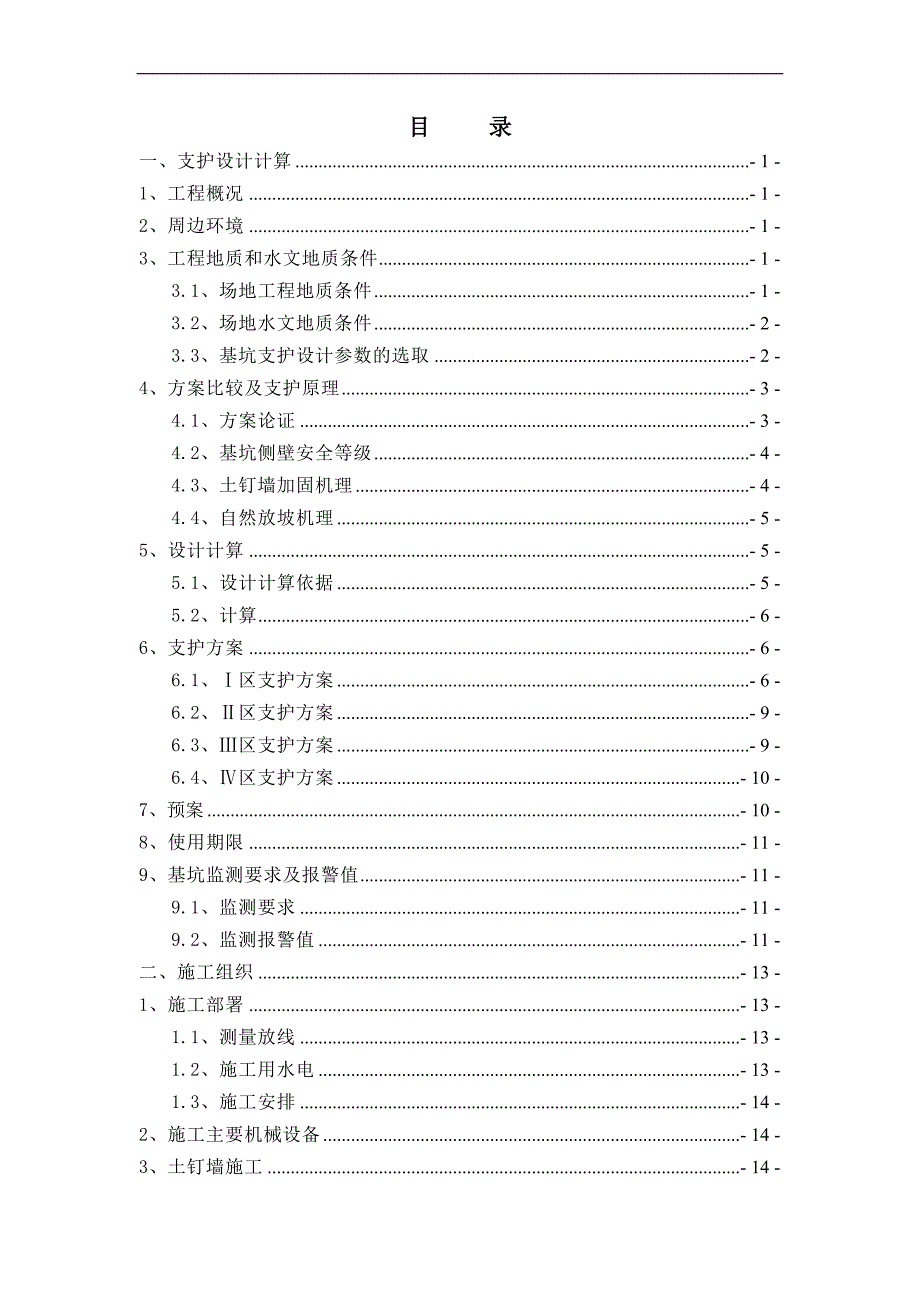

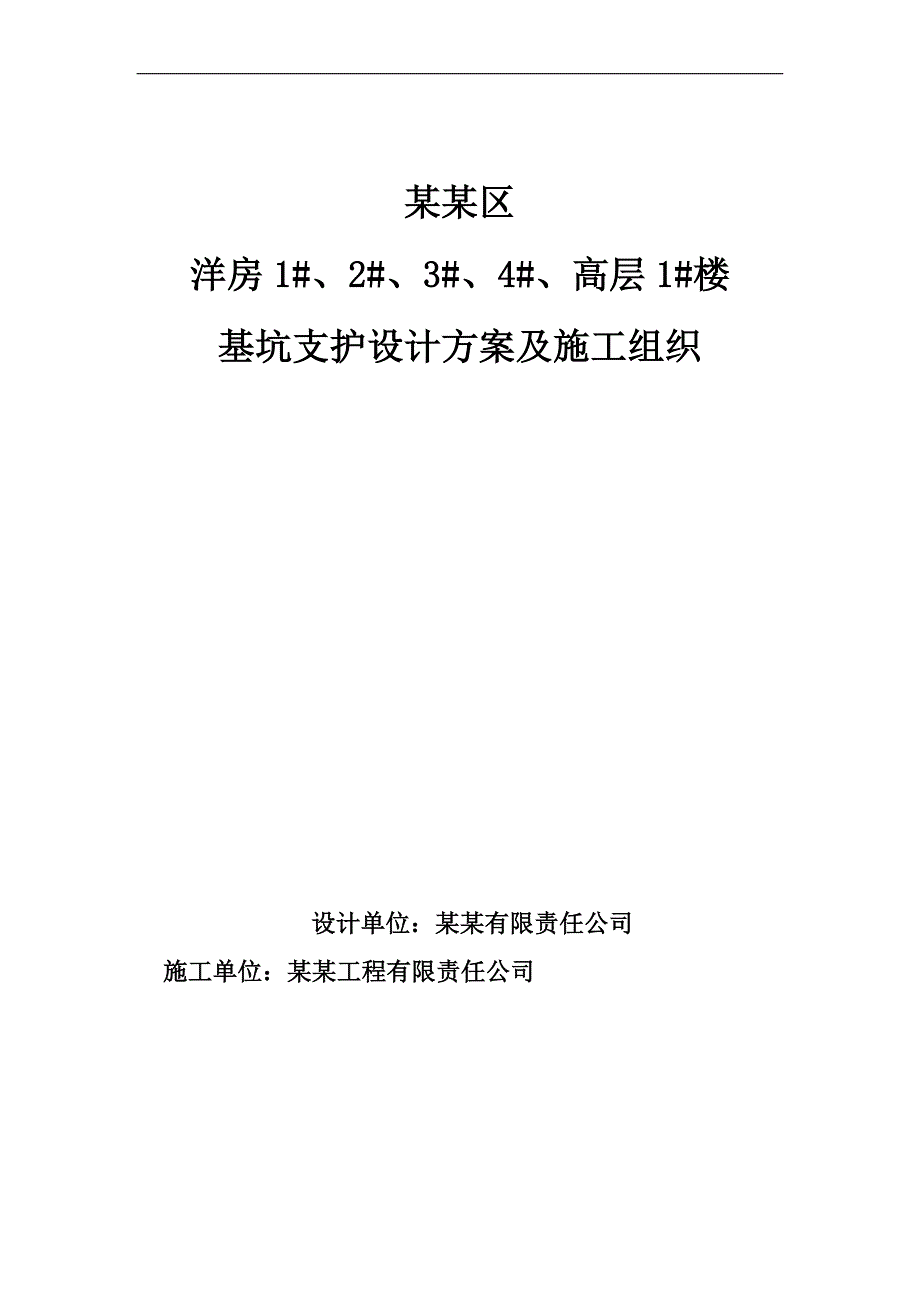

1、 某某区洋房1#、2#、3#、4#、高层1#楼基坑支护设计方案及施工组织 设计单位:某某有限责任公司施工单位:某某工程有限责任公司某某区洋房1#、2#、3#、4#、高层1#楼基坑支护设计方案及施工组织项目负责: 设 计: 审 定: 设计单位:某某有限责任公司施工单位:某某工程有限责任公司目 录一、支护设计计算- 1 -1、工程概况- 1 -2、周边环境- 1 -3、工程地质和水文地质条件- 1 -3.1、场地工程地质条件- 1 -3.2、场地水文地质条件- 2 -3.3、基坑支护设计参数的选取- 2 -4、方案比较及支护原理- 3 -4.1、方案论证- 3 -4.2、基坑侧壁安全等级- 4 -

2、4.3、土钉墙加固机理- 4 -4.4、自然放坡机理- 5 -5、设计计算- 5 -5.1、设计计算依据- 5 -5.2、计算- 6 -6、支护方案- 6 -6.1、区支护方案- 6 -6.2、区支护方案- 9 -6.3、区支护方案- 9 -6.4、区支护方案- 10 -7、预案- 10 -8、使用期限- 11 -9、基坑监测要求及报警值- 11 -9.1、监测要求- 11 -9.2、监测报警值- 11 -二、施工组织- 13 -1、施工部署- 13 -1.1、测量放线- 13 -1.2、施工用水电- 13 -1.3、施工安排- 14 -2、施工主要机械设备- 14 -3、土钉墙施工- 14

3、-3.1、土钉墙施工工艺流程- 14 -3.2、土钉墙施工主要质量技术要求- 15 -4、施工工期计划- 16 -4.1、施工进度计划- 16 -4.2、保证工期总措施- 16 -5、施工质量保证机构与施工质量保证措施- 18 -5.1、施工质量保证机构- 18 -5.2、施工质量保证措施- 19 -6、技术保证- 19 -6.1、信息化施工- 19 -6.2、土方开挖- 20 -6.3、排水措施- 20 -7、施工安全保证措施- 20 -7.1、安全保证体系- 20 -7.2、分析安全难点,确保安全管理重点- 21 -7.3、安全管理- 21 -8、文明施工措施- 22 -9、施工劳动组织及

4、组织管理- 22 -9.1、施工劳动组织- 22 -9.2、施工组织管理- 23 -10、季节施工措施- 23 -10.1、雨季施工措施- 24 -10.2、冬季维护措施- 25 -11、应急措施及事故处理- 25 -12、特殊情况下的处理措施- 26 -12.1、局部坍塌- 26 -12.2、地表裂缝- 26 -12.3、土体滑动- 27 -三、基坑支护设计计算书- 28 -1、区自然放坡计算书- 28 -2、区土钉墙计算书- 31 -3、区土钉墙计算书- 35 -一、支护设计计算1、工程概况拟建工程位于某某市新城区,南临海拉尔东路,东为腾飞路,西为二环路。拟建工程包括4栋8层洋房,1栋25

5、层高层住宅,地下2层。基坑近似矩形,东西长330.4米,南北宽58.6米。基坑开挖平均深度7.5m(从自然地面算起),东侧局部6.0米,西侧局部1.0米,框架结构,独立基础。根据勘察单位提供的某某区岩土工程勘察报告显示,该建设场地(从自然地面算起)-7.5米处基础持力层为杂填土,由于基坑开挖较深,根据场地周围情况,必须对该场地进行边坡支护。基础施工到0.00时,及时回填,消除临近建筑物(构筑物)及坑壁安全隐患。2、周边环境基坑四周临近建筑物(道路)情况统计表支护坡段邻近建(构)筑物层数距离(m)超载值(KPa)备注东侧围墙- -8.05南侧空地- - -5局部做为材料加工场地,距基坑上口线4.

6、0米,超载值30 KPa西侧空地- - - -北侧道路- -1.05施工道路、宽度5.0米,超载值30 KPa注:以上距离均为基坑上口距离邻近建(构)筑物距离。1.0倍基坑深度以外邻近建(构)筑物不考虑对边坡安全稳定的不利影响,超载按0.0KPa考虑。3、工程地质和水文地质条件3.1、场地工程地质条件根据勘察单位提供的某某区岩土工程勘察报告显示,场地内地下土层详细摘述如下: 杂填土:杂色,松散,主要由粉土、粗砂组成,含建筑垃圾,该层堆积时间短。层厚0.30-13.70米,层底标高变化在1069.821082.08米之间。粉土:黄褐色,上部含有植物根系,稍湿,稍密,局部含粉细砂夹层。层厚0.30

7、-3.10米,层底标高变化在1072.101081.48米之间。1细砂:黄褐色,稍湿,中密,均粒结构,矿物成分以石英、长石为主,该层分布不连续。层厚0.40-3.10米。粗砂:黄褐色,稍湿湿,中密密实,矿物成分以石英、长石为主,局部混卵石。局部夹细砂、粉土薄层及透镜体,该层仅在部分钻孔被揭穿,揭穿部分厚度0.80-12.50米,层底标高变化在1059.431077.52米之间。1细砂:黄褐色,稍湿湿,中密,均粒结构,矿物成分以石英、长石为主,该层分布不连续。层厚0.40-4.10米。2粉土:黄褐色,含砂,稍湿,中密,该层分布不连续。层厚0.30-2.90米。3.2、场地水文地质条件勘察期间,场

8、地水位大于40.0m。由于基坑开挖在自然地坪下-7.5米,因此在基坑开挖过程中,地下水不会对基坑支护产生影响。3.3、基坑支护设计参数的选取根据勘察报告提供的土样试验结果,结合某某市基坑支护设计经验,基坑支护设计参数选取如下表:层号名 称平均厚度m容重(kN/m3)粘聚力C(kPa)内摩擦角( )钉土极限标准摩阻力qsik (kPa)土极限标准摩阻力qsik (kPa)杂填土6.018.010.015.018.018.01细砂1.518.503450.050.0粗砂9.019.8039100.0120.0 基坑四周超载值:空地按5kpa考虑;材料加工场地按30kpa考虑。4、方案比较及支护原理

9、4.1、方案论证近几年来,我国城市化进入了一个新的发展时期,作为城市化产物之一的高层建筑越来越多,且高度越来越高,相应基坑开挖深度也越来越大,而许多高层建筑物又是在密集的建筑群中施工,场地狭窄,深基坑不可能放坡开挖,必须支护,并且临近常有必须保护的永久性建筑及市政公用设施,对基坑稳定和位移的控制要求很高,故需要采用安全、可靠、经济合理的支护措施对基坑进行支护。华北地区技术比较成熟的护坡方式有排桩(或桩锚)、地下连续墙、钢板桩、喷锚支护、土钉墙等支护类型,地下连续墙、钢板桩多用于深大基坑且地下水丰富又不宜降水的地区,但其造价远远高于排桩支护模式,同时其工期相对较长,且采用大型机械对场地有一定要求

10、;而排桩、喷锚、土钉墙支护是一种施工工艺成熟、工期相对较短、造价较低的支护形式,且具有稳定性高、施工界面美观的特点,故在基坑支护中被广泛应用。基坑工程主要包括基坑围护体系设计与施工和土方开挖,是一项综合性很强的系统工程;基坑围护体系造价高,又是临时性结构,在地下工程施工完成后,基坑围护体系就不在需要。所以决定了基坑工程具有下述特点:(1)、围护体系是临时结构,安全储备较小,具有较大的风险性。(2)、基坑工程具有很强的区域性。(3)、基坑工程具有很强的个性。(4)、基坑工程综合性强。(5)、土压力的特点。(6)、基坑工程具有较强的时空效应。根据拟建建筑物的结构特点、场地条件及周边环境,充分考虑后

11、续施工用地及场地情况,遵循在保证安全的前提下尽可能降低造价,缩短工期的原则,并最大可能的减小回填量。我们采取了自然放坡、土钉墙两种方案。根据周边环境将基坑边坡范围分成4个区:区、区、III区、区,具体分区见附件(基坑支护工程平面图)。4.2、基坑侧壁安全等级考虑到上述基坑特点,按照建筑基坑支护技术规程(JGJ120-99),基坑侧壁安全等级划定为、区为三级、区为二级。4.3、土钉墙加固机理土钉支护技术是一种先进的新型岩土加固技术,它充分利用原状土体自身的承载能力,通过密布土钉及压力注浆,彻底改善加固区原状土体的力学性能,在边坡原状土体中形成加固区(土钉墙)以抵抗不稳定的侧向土压力。边坡加固施工

12、紧随开挖,迅速封闭开挖面,使得因开挖造成的土层应力释放得到及时控制,从而使边坡土体变形也得到有效控制;用土钉将不稳定的土压力引入深层土体中,借助稳定土层自身的承载力,提供有效的锚固力来平衡土压力。从而形成一种先进的深层承载力主动支护体系,与土体共同作用,充分发挥土层能量,提高边坡土层的整体性、自身强度和自稳定能力,使边坡得以稳定。4.4、自然放坡机理 通过控制边坡的高度和坡度而无需对边坡进行整体加固就能使边坡达到自身整体稳定。5、设计计算5.1、设计计算依据(1)、某某区岩土工程勘察报告;(2)、设计单位提供的相关设计图纸;(3)、混凝土结构设计规范 (GB50010-2010);(4)、建筑

13、基坑支护技术规程(JGJ120-99);(5)、基坑土钉支护技术规程(CECS96:97);(6)、岩土锚索(杆)施工技术规程(CECS22:2005);(7)、深基坑支护设计与施工(中国建筑工业出版社);(8)、岩土工程师手册(人民交通出版社);(9)、钢筋焊接及验收规程(JGJ182012);(10)、混凝土结构工程施工质量验收规范(GB502042002)(2011版);(11)、锚索喷射混凝土支护技术规范(GB500862001);(12)、工程测量规范(GB500262007);(13)、建筑地基基础设计规范(GB500072011);(14)、建筑基坑支护结构构造(11SG814)

14、;(15)、建筑基坑工程监测技术规范(GB50497-2009);(16)、施工现场临时用电安全技术规范(JGJ46-2005);(17)、某某市建设工程施工安全管理规定;(18)、某某市危险性较大的分部分项工程安全管理办法实施细则;(19)、中华人民共和国建筑法;(20)、建设工程质量管理条例。 5.2、计算采用理正深基坑5.3版计算。通过计算,采用1:0.75自然放坡、在施加5kpa荷载时,边坡稳定系数不能满足规范要求。但结合周边环境条件及周边建筑物基坑支护经验,实际施工中在以上条件下可以保证基坑边坡稳定。6、支护方案6.1、区支护方案自然放坡,放坡系数1:0.75,主要应用于基坑北侧及南侧部分边坡。6.1.1 土钉布置为保证面层稳定,从上至下共设4层土钉、孔径10cm 。土钉材料采用148mm、壁厚2.75mm的钢管,钢管内注水泥浆,水灰比0.5,倾角斜向下10(2)度,呈梅花形布置。各层土钉规格详见下表:层数1234锚筋规格1
