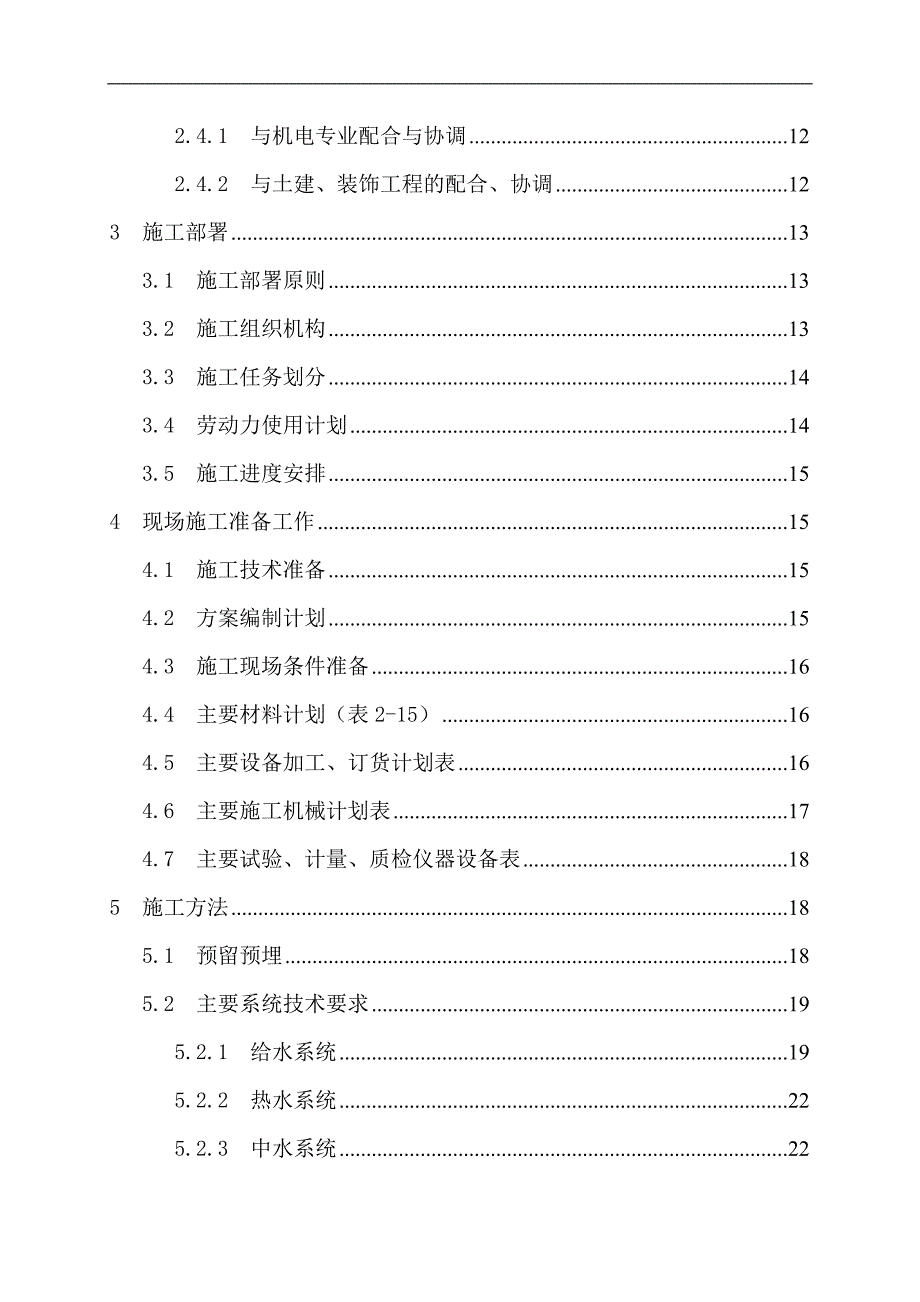

1、 目 录1 编制依据51.1 施工图纸51.2 工程应用的主要规范、规程51.3 工程应用的主要图集51.4 工程应用的主要标准61.5 工程应用的主要法规61.6 其他文件62 工程概况72.1 工程简介72.1.1 总体简介72.1.2 分项工程设计简介72.2 工程特点与施工难点102.2.1 协调配合难度较大102.2.2 施工难度大102.2.3 异型件的加工102.2.4 新材料的应用102.2.5 文件管理112.3 主要工程量统计112.3.1 给水排水系统112.3.2 消防系统112.4 现场组织与协调122.4.1 与机电专业配合与协调122.4.2 与土建、装饰工程的配
2、合、协调123 施工部署133.1 施工部署原则133.2 施工组织机构133.3 施工任务划分143.4 劳动力使用计划143.5 施工进度安排154 现场施工准备工作154.1 施工技术准备154.2 方案编制计划154.3 施工现场条件准备164.4 主要材料计划（表2-15）164.5 主要设备加工、订货计划表164.6 主要施工机械计划表174.7 主要试验、计量、质检仪器设备表185 施工方法185.1 预留预埋185.2 主要系统技术要求195.2.1 给水系统195.2.2 热水系统225.2.3 中水系统225.2.4 排水系统225.2.5 消火栓系统245.2.6 自动喷

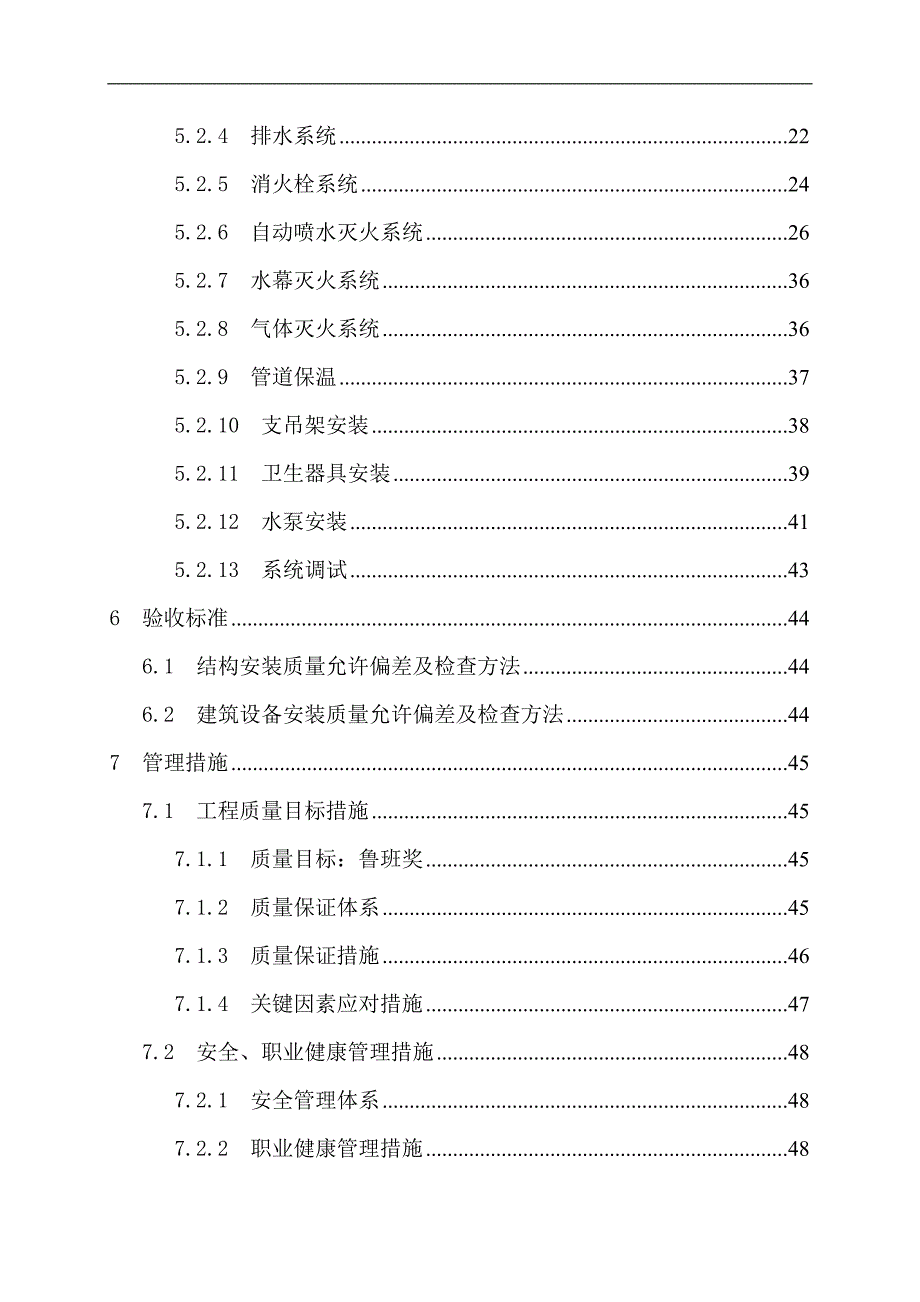

3、水灭火系统265.2.7 水幕灭火系统365.2.8 气体灭火系统365.2.9 管道保温375.2.10 支吊架安装385.2.11 卫生器具安装395.2.12 水泵安装415.2.13 系统调试436 验收标准446.1 结构安装质量允许偏差及检查方法446.2 建筑设备安装质量允许偏差及检查方法447 管理措施457.1 工程质量目标措施457.1.1 质量目标：鲁班奖457.1.2 质量保证体系457.1.3 质量保证措施467.1.4 关键因素应对措施477.2 安全、职业健康管理措施487.2.1 安全管理体系487.2.2 职业健康管理措施487.2.3 安全生产管理目标及安全
4、技术措施497.2.4 重大危害因素清单497.3 环境保护管理措施517.3.1 环境保护管理组织机构517.3.2 环境目标、指标及管理方案517.3.3 环境保护管理措施537.3.4 重大环境因素清单537.4 文明现场管理措施547.5 成品保护管理措施557.6 雨期施工措施567.6.1 雨期施工设备管理567.6.2 雨期施工材料管理567.6.3 雨期施工焊接管理577.6.4 雨期施工的质量管理577.7 冬期施工技术措施577.8 降低成本措施587.9 施工资料管理587.9.1 目标587.9.2 技术资料编制内容587.9.3 资料达标的措施597.9.4 技术资料
5、管理人员601 编制依据1.1 施工图纸表2-1序 号图 纸 名 称编 号 1给水排水施工图设计2建筑施工图设计3结构施工图设计1.2 工程应用的主要规范、规程表2-2序 号类 别规范、规程名称编 号1国家建筑给水排水及采暖工程施工质量验收规范GB5024220022国家建筑给水排水设计规范GB5001520033国家建筑灭器配置设计规范GB5014020054国家汽车库、修车库、停车场设计防火规范GB50067419975国家自动喷水灭火系统施工及验收规范GB5026120056国家自动喷水灭火系统设计规范GB500842001（2005年版）7国家自动消防炮灭火系统技术规程CECS245：
6、20088国家虹吸式屋面雨水排水系统技术规程CECS 183:20059国家建筑设计防火规范GB50016200610国家体育建筑设计规范JBJ31-200311地方房屋建筑工程技术资料管理规程DB15/427-200512行业建筑施工高处作业安全技术规范JGJ809113协会建筑给水薄壁不锈钢管管道工程技术规程CECS153:200314协会建筑给水钢塑复合管管道工程技术规范CECS125:200115协会建筑排水柔性接口铸铁管管道工程技术规程CECS168:20041.3 工程应用的主要图集表2-3序 号类 别图 集 名 称编 号1国家给水设备安装（冷水部分）S1（一）2国家给水设备安装（
7、热水及开水部分）S1（二）3国家排水设备及卫生器具安装S34国家室内给水排水管道及附件安装（一）S4（一）5国家室内给水排水管道及附件安装（二）S4（二）6国家消防设备安装S27地方建筑设备施工安装图集91SB8国家装配式管道吊挂支架安装图003SR417-29国家钢制管件02S4031.4 工程应用的主要标准表2-4序 号类 别标 准 名 称编 号1国家建筑工程施工质量验收统一标准GB5030020012国家给排水与采暖工程施工工艺标准ZJQ00-SG-010-20033行业建筑施工安全检查标准JGJ91991.5 工程应用的主要法规表2-5序 号类 别法 规 名 称编 号1国家建筑法2国家
8、环境保护法3国家房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建【2000】211号4地方关于转发建设部房屋建筑工程和市政基础设施工程实行见证取样和送检的规定的通知蒙建制【2000】5785地方关于印发某某建设工程施工试验实行有见证取样和送检制度的暂行规定的通知蒙建法【1997】172号6地方关于某某市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知蒙建法【1998】50号1.6 其他文件表2-6序 号类 别名 称编 号1国家关于建筑业进一步推广应用10项新技术的通知建【1998】200号2企业质量、环境、职业安全健康管理手册和程序文件3工程施工组织总设计2 工程概况2.1
9、 工程简介2.1.1 总体简介1.某某区东北方向的高新科技园区，阿布亥沟以南，东临经六路，西临经五南路，紧邻东康快速路，北临纬四街，南临纬三街，总建筑面积规模约11.3137万。表2-7序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7施工总承包单位2.1.2 分项工程设计简介表2-8序号项目设计要求系统做法管道类别1给水系统0层由城市自来水压力直接供水，1、2、3层为中区，空中沙龙为高区，中区和高区由生活水箱和变频给水设备联合加压供水。共设两处水泵房。两个生活水泵均设在0层，水箱容积均为60m3，生活水箱采用不锈钢材质，中区变频泵组流量均为36L/S，扬程45
10、m；高区给水变频泵组设一套，流量为2.78L、S，扬程75m。环压连接，小于DN100采用丝接，大于DN100采用沟槽或法兰连接。卡压（O型丁基橡胶圈密封）或压缩式管件连接，与附件连接处采用管件及法兰连接，与其他管材连接采用不锈钢专用转换接头S30408薄壁不锈钢管2中水系统在0层设有两处中水泵房，中水箱采用玻璃材质，两个水箱容积分别为60m3和35m3，两套中区变频泵组流量均为77.8L/S，扬程45m；高区变频泵组流量为2.78L/S，扬程75m。内筋嵌入式衬塑钢管，公称压力1.0Mpa，丝扣或沟槽连接。埋设在外环路的中水管道采用内外环复合钢管，小于DN100采用丝扣连接，大于DN100者
11、沟槽或法兰连接。内筋嵌入式衬塑钢管3热水系统该系统采用终端热水供应，在每个热水供水部位设置电热水器制备热水，冷水计算温度取10，出水温度55。每2个洗面盆设置一个2KW，28L的电热水器。每个包厢设置一个2KW，100L的电热水器。集中淋浴室采用12KW，300 L的电热水器。薄壁不锈钢管，环压连接，管道敷设方式同给水系统薄壁不锈钢管4生活排水系统生活污水经室外化粪池处理后排入市政污水管网。最高日排水量约为416.7m/d。卫生间生活污废水采用专用通气立管排水系统，卫生器具较多的排水支管采用环形通气管系统。零层埋地敷设的排水管道采用UPVC排水塑料管，专业胶粘连接。其他区域的排水管道采用 机制
12、铸铁管道，柔性承插法兰连接。专用胶粘接连接、柔性承插法兰连接零层埋地敷设的排水管道采用UPVC排水塑料管，专用胶粘接连接。其他区域的排水管道采用机制铸铁管道，柔性承插法兰连接。5足球场地给排水系统足球场草地内，设有24个地埋可弹出的旋转型喷洒头，用于草地浇灌养护。供水系统由设在喷灌水泵房内的2台加压水泵，从场地喷洒共用的喷灌水池内吸水后加压供给，每台喷灌泵流量13.5L/s，压力为0.80MPa。水池有效容积为100m。足球场地内排水采用渗排水管将场地水排至内环沟，再排至体育中心内基地内的雨水管道，看台及跑道雨水排至场地的外环沟后再引入基地雨水排水干管。跑道冲洗和障碍水池给排水设计详见体育工艺
13、图纸具体做法详体育工艺深化设计表2-8序号项目设计要求系统做法管道类别6雨水系统屋面雨水利用天沟收集，采用虹吸式雨水排水系统排出。热熔连接HDPE管7消火栓系统体育场消防用水水源为市政给水管网，消火栓消防用水流量为：室外消火栓30L/s，室内消火栓30L/s，火灾延续时间2h，一次火灾设计总用水量（含室外、内消火栓系统、自动喷水灭火系统等消防水量）为540m。在零层的消防水泵房内设置有效容积大于440m的消防水池储存室内消防用水。在体育场1/28轴住顶24.200m标高处设置效贮水容积为18m的高位消防水箱保证灭火初期的消防用水，在消防水箱间内设消防增压稳压装置，保证管网内的供水压力。在消防水泵房设置两台消火栓泵，流量30L/s，扬程为90m。焊接钢管，公称压力1.0MPa，焊接连接，应做好防腐处理。机房内管道及与阀门相接的管段采用法兰连接焊接钢管8自动喷水灭火湿式系统整个体育中心共用一套室内自喷灭火系统，本系统竖向不分区，与消火栓系统共用高位
