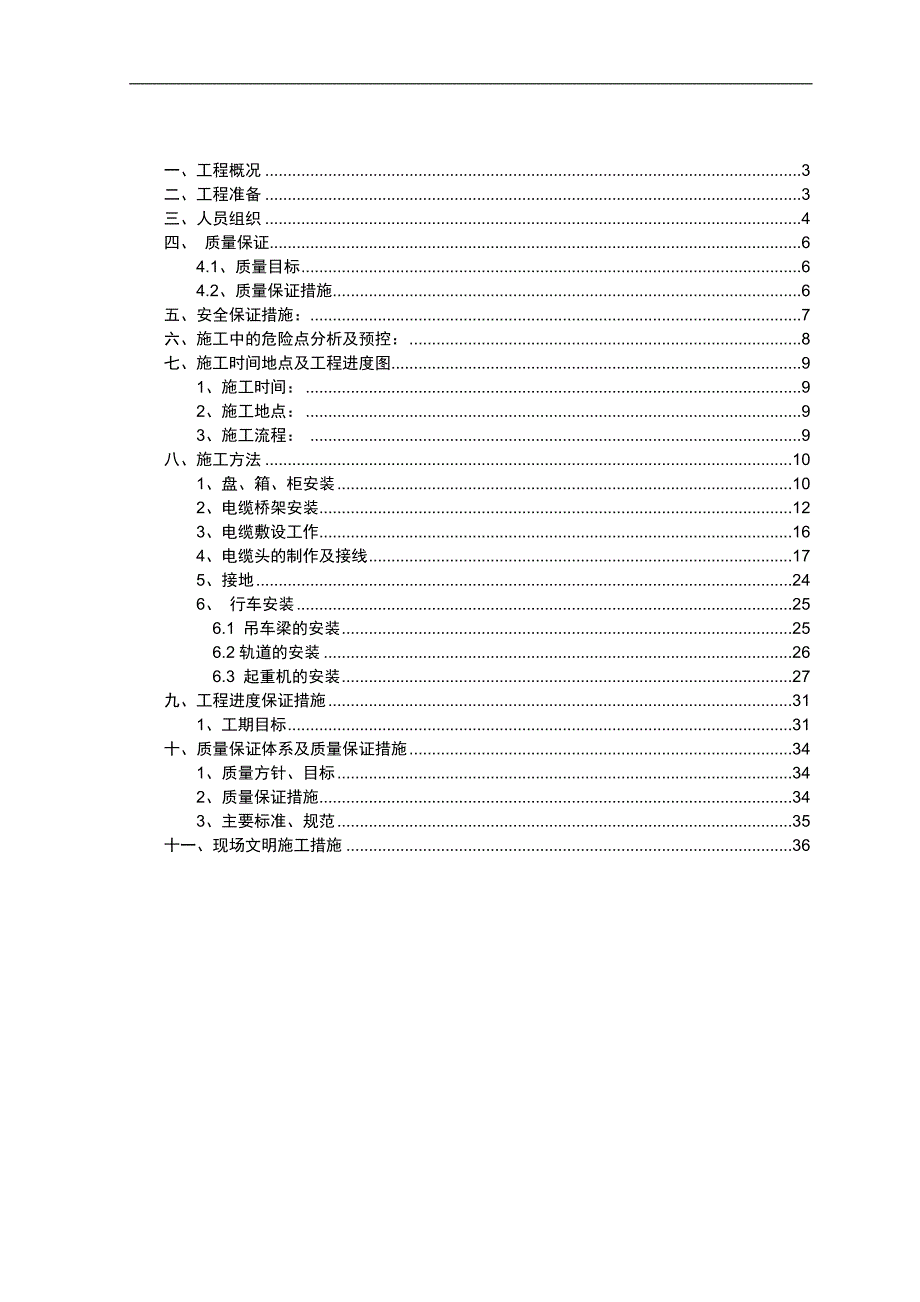

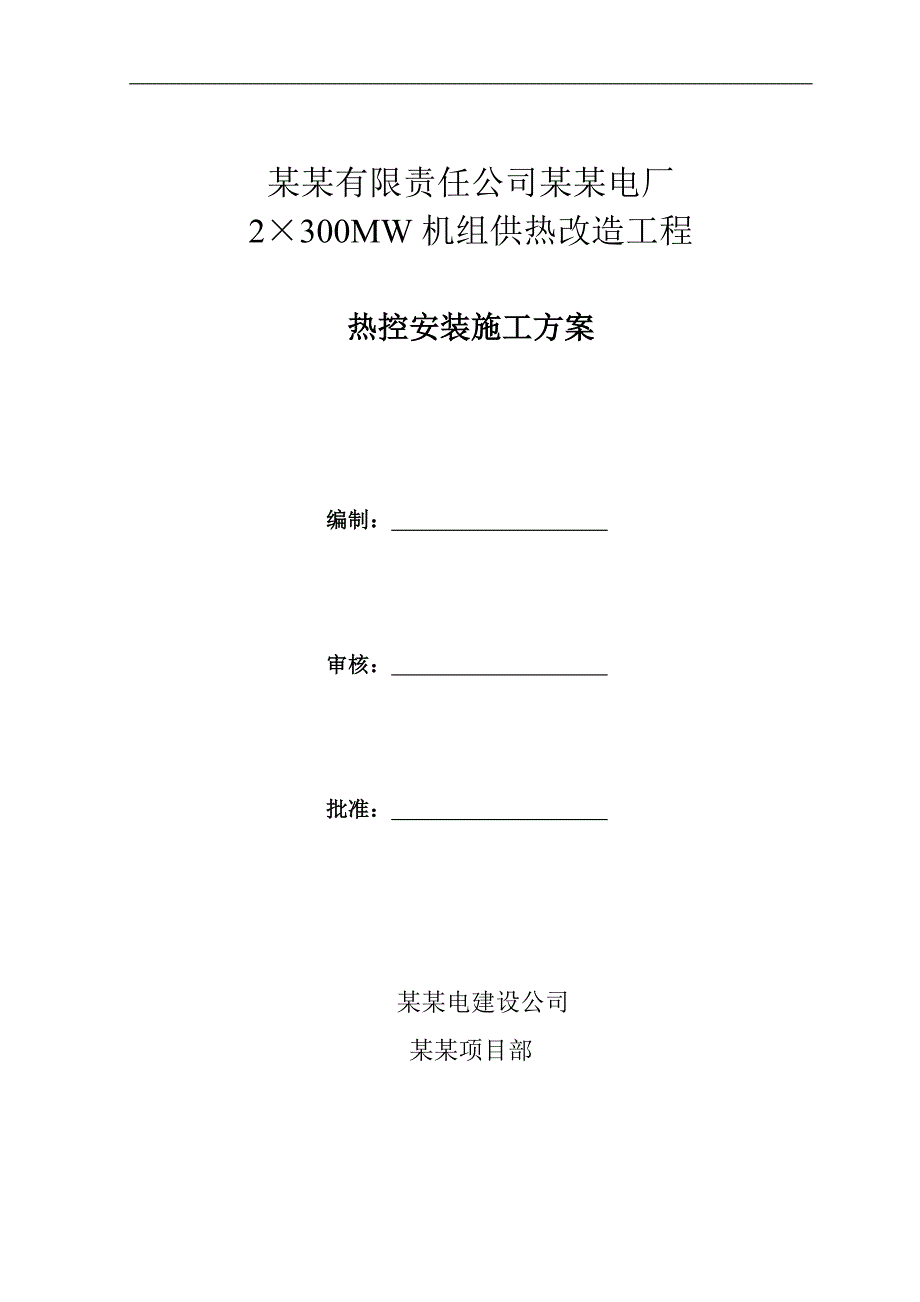

1、某某有限责任公司某某电厂2300MW机组供热改造工程热控安装施工方案 编制： 审核： 批准： 某某电建设公司某某项目部一、工程概况3二、工程准备3三、人员组织4四、 质量保证64.1、质量目标64.2、质量保证措施6五、安全保证措施：7六、施工中的危险点分析及预控：8七、施工时间地点及工程进度图9 1、施工时间：9 2、施工地点：9 3、施工流程：9八、施工方法101、盘、箱、柜安装102、电缆桥架安装123、电缆敷设工作164、电缆头的制作及接线175、接地246、 行车安装25 6.1 吊车梁的安装25 6.2轨道的安装26 6.3 起重机的安装27九、工程进度保证措施311、工期目标31

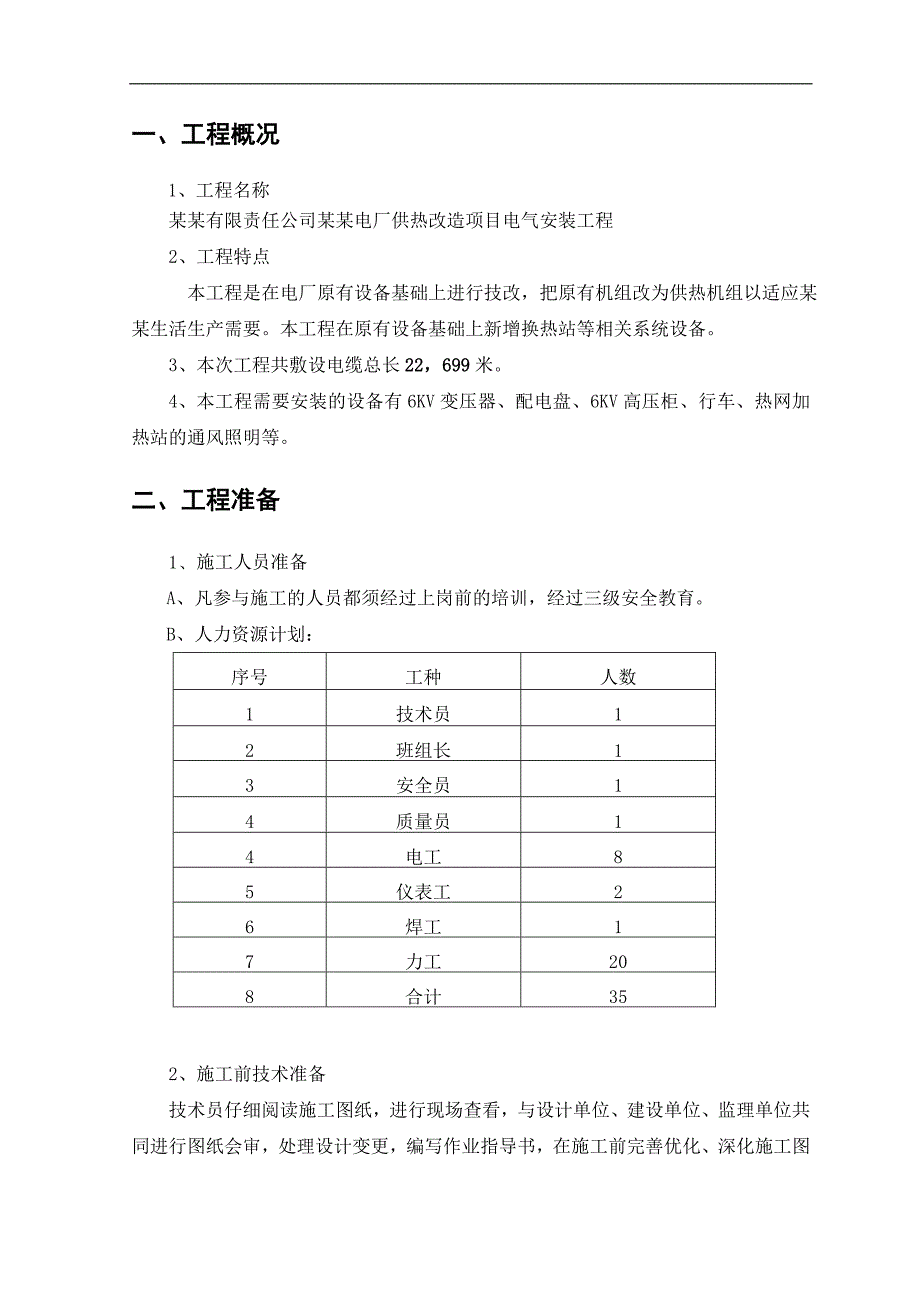

2、十、质量保证体系及质量保证措施341、质量方针、目标342、质量保证措施343、主要标准、规范35十一、现场文明施工措施36一、工程概况1、工程名称某某有限责任公司某某电厂供热改造项目电气安装工程2、工程特点 本工程是在电厂原有设备基础上进行技改，把原有机组改为供热机组以适应某某生活生产需要。本工程在原有设备基础上新增换热站等相关系统设备。3、 本次工程共敷设电缆总长22，699米。4、 本工程需要安装的设备有6KV变压器、配电盘、6KV高压柜、行车、热网加热站的通风照明等。二、工程准备 1、施工人员准备A、凡参与施工的人员都须经过上岗前的培训，经过三级安全教育。B、人力资源计划：序号工种人数
3、1技术员12班组长13安全员14质量员14电工85仪表工26焊工17力工208合计352、施工前技术准备技术员仔细阅读施工图纸，进行现场查看，与设计单位、建设单位、监理单位共同进行图纸会审，处理设计变更，编写作业指导书，在施工前完善优化、深化施工图纸并做好材料采购计划。技术员组织班组长以及现场施工人员熟悉图纸，了解设计意图，进行工程安全技术交底，交底内容包括：施工安全交底、施工图纸会审、施工组织设计、质量计划、施工安全措施、施工及验收规范和标准。3、施工机具准备序号序号机械和设备名称型号规格数量备注1交流电焊机3台2直流电焊机1台3手电锤1台4手电钻2台5角磨机1003台6弯管器DN15-DN
4、253个7电线管铰板DN201套8切割机1台9手推叉车3t1台10压线钳3001台11老虎钳8把12尖嘴钳8把13剥线钳8把14裁纸刀8把15卷扬机1台16一字十字螺丝刀10套三、人员组织1. 技术员的岗位职责 1.1全面水处理系统热控电缆敷设、接线、变送器安装等技术工作，组织施工图纸和技术资料的学习，参加相关图纸会审，处理设计变更，编制施工作业指导书、施工预算、技术、安全交底并主持交底工作。1.2深入现场指导施工，及时发现和解决施工中的技术安全隐患，按照指导书的要求指导施工。1.3主持质量检查和验收工作，整理施工记录，并及时上交验评资料。1.4技术员应该经常深入施工现场，掌握施工进度。发现人
5、员违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。2、 班组长的岗位职责2.1直接领导本班组工人认真学习和严格按照图纸及规范和验评标准及作业指导书进行安装工作。 2.2严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。2.3做好班前交底工作，保证施工记录完整准确，做好文明施工。2.4做好电缆托架安装、盘柜安装、设备安装、电缆敷设、接线的质量自检和工序交接工作。2.5施工过程中，要做到图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。深入现场，及时发现事故隐患和不安全因素，督促采取防范措施。有权制止违章作业、
6、冒险作业，对危及人身安全的施工有权责令先停工，并立即研究处理。3、 安全员的岗位职责3.1全面负责设备安装的安全性及施工现场的安全工作和环境卫生检查。3.2参加对指导书的审核工作，参加安全交底双签字工作及班前交底会，主持班组的安全生产活动。3.3深入现场施工一线，及时发现事故隐患和不安全因素，督促采取防患措施。有权停止正在进行的违章作业，有权对安全措施不齐就组织施工提出反对意见，并请示有关领导给予否定。4、 质量员的岗位职责4.1熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底。4.2深入施工现场，掌握工程进度及质量情况，按照质量标准进行二级质量验收工作，配合项目部质量体系质检人员、监理
7、完成三级，四级质量验收。对工作要一丝不苟，不殉私情。4.3对不能保证施工质量的方案提出否决建议，请有关领导部门处理。整理、汇总质量验收记录。5、各施工人员的岗位职责5.1严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。5.2爱护施工所用工器具，严格按照操作规程作业。5.3发生质量、安全事故应保护好现场，并讯速告知有关领导，做好处理工作。5.4有疑难问题有权向技术人员、班组长请求解决办法，对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。四、 质量保证4.1、质量目标4.1.1受检焊口检验一次合格率98%；4.1.2 导管水平敷设应保持坡度,成排敷设管路其弯弧度应一致
8、。4.1.3 成排安装的配电盘等电气设备其中线必须处于同一平面内。4.1.4 电缆排线应横看成线，纵看成片，引出方向一致，弯度一致，备用芯余度一致，相互间距一致，挂牌位置一致，避免交叉压叠。4.2、质量保证措施4.2.1施工工艺要求按行业标准严格施工，施工过程中请监理单位、生技部门派员介入，施工前电气专业组进行安全、技术交底，峻工后实行三级验收。4.2.2组织施工班组人员对本施工方案进行学习、讨论，且施工人员通过对方案的学习必须对本次施工中的任务、现场安全措施、危险点要做到心中有数。4.2.3严格加强对现场文明施工，工作流程、工艺质量现场资料记录等全过程管理。合理组织施工人员、落实各工作人员的
9、工作任务、安排并掌握好工作进度。4.2.4安装前核对所有间隔的几何尺寸，是否与到货设备的尺寸相吻合，基础槽钢的埋尺寸、规范、水平度、预留孔洞、预埋的管道等是否符合设计要求。4.2.5装卸运输电缆时，严禁电缆盘在车上来回滚动.大件及重物运输时不准人货混装,敷设电力电缆时必须有专人指挥.不得使弯曲半径过小,不准有机械损伤及外皮磨损等现象,进行电缆头制作按工艺要求施工。4.2.6二次回路结线完毕后，按继电保护(含自动装置)定值单进行试验整定, 微机保护的检验必须按微机保护检验规程进行。进行整组传动试验时，须与二次班现场联系施工。4.2.7保护装置试验不允许带电拔插保护插件；测量回路绝缘时应将有关保护
10、插件拔出后方可工作；4.2.8设备起吊工作及现场动火工作均应按有关规程规定的要求进行。吊车的支撑脚不得压在电缆沟盖板上。4.2.9新安装的设备须经三级验收合格后方可投入运行。五、安全保证措施：1、 现场施工人员必须严格遵守电业安全工作规程。2、 加本次施工的所有工作人员对本施工方案中的工作任务，现场安全措施、危险点必须做到心中有数。3、 各施工班组，应根据本施工进度,事先合理安排好工作人员的分工。4、 施工人员在工作前必须做到四检查：检查个人防护用品是否正确穿用和工具材料是否合格适用；检查设备名称、编号是否与工作票一致；检查设备是否已断开电源并装设接地线；检查工作地点与带电设备的安全距离是否符
11、合安全规程要求。5、 所有参加施工工作的人员必须做到“四明确”：即明确工作任务、明确工作地点、明确危险点和邻近带电部位、明确安全措施和安全注意事项。6、 各施工班组应认真开好班前会，交底安全措施、技术措施等。施工现场的管理应认真做到“三查、三交代、一控制”检查着装、个人防护用品、工作人员精神状态；进行任务交底、技术交底、安全交底；人人必须明确危险点的控制。工作结束后要开班后会，总结当天的工作，与吸取安全生产中的教训，安排第二天工作，使每个施工人员对自已的工作做到心中有数，职责到位。7、 超过2m高度以上作业须系安全带，尽力避免立体交叉作业。工具、零星材料（螺栓、螺母等）一律要放在工具包内，上、
12、下物件用小绳传递，严禁任意抛掷，以防落物伤人及损坏设备。8、 使用梯子前要检查梯子的质量是否完好无损；使用时要注意负荷重量，不准许站立两人。梯子必须搁置稳固，梯脚应加防滑措施，顶端必须与水泥柱或构筑物靠牢。若用人字梯施工应有牢固铰链和限制开度的链索。9、 在吊车装货物时，人与重物可能落下的区域保持一定距离，防止货物忽然落下伤及他人。10、 在电缆沟内或周围走动、工作，应注意安全，防止人身伤害。11、 应加强对民工及厂家技术人员的安全交代工作，施工中应对他们的安全进行认真监护；六、施工中的危险点分析及预控：1、 开关柜柜体较高、体积较大在搬运中要有防柜体倾倒的安全措施。2、 吊车在装运过程中应有
13、专人指挥，严禁在已起吊物品的下方及附近站人。3、 在屏柜安装就位时，应注意电缆沟，滚桶、钢扦的合理使用，防止伤及人员。电缆敷设结束后，应检查电缆层电缆沟的盖板是否盖好，在屏柜安装就位过程中施工人员应互相提示。4、 动火工作时，应按规定摆放灭火器，做好防火措施，氧气、乙炔保持5米放置，距离明火10米，在施工现场禁止吸烟。5、 现场电源必须配有漏电保护器，并能可靠动作。并在施工中严格执行南平局关于加强未并网运行变电站和配电所施工用电安全管理的通知的有关规定。七、施工时间地点及工程进度图1、施工时间：2013年12月15日至2014年6月30日2、施工地点：#1机6KV配电室 #2机6KV配电室 热网加热站3、施工流程： 开工前准备电缆桥架支架制作 盘底坐制作 管路敷设行车导轨安装电缆桥架支架安装 盘底坐安装 轨道安装电缆桥架安装 起重机安装 电缆敷设 电缆接线 单机调试八、施工方法1、盘、箱、柜安装底座安装 搬运开箱 立盘 1.1 底座安装1.1.1. 底座制作1） 仪表盘的底座应按设计图纸并结合其实际尺寸下料、制作。型钢规格如未设计确定，可选用#8#10槽钢。槽钢可以
