资源描述

《内蒙古某风电场检修道路工程施工组织设计.doc》由会员分享,可在线阅读,更多相关《内蒙古某风电场检修道路工程施工组织设计.doc(39页珍藏版)》请在第壹文秘上搜索。

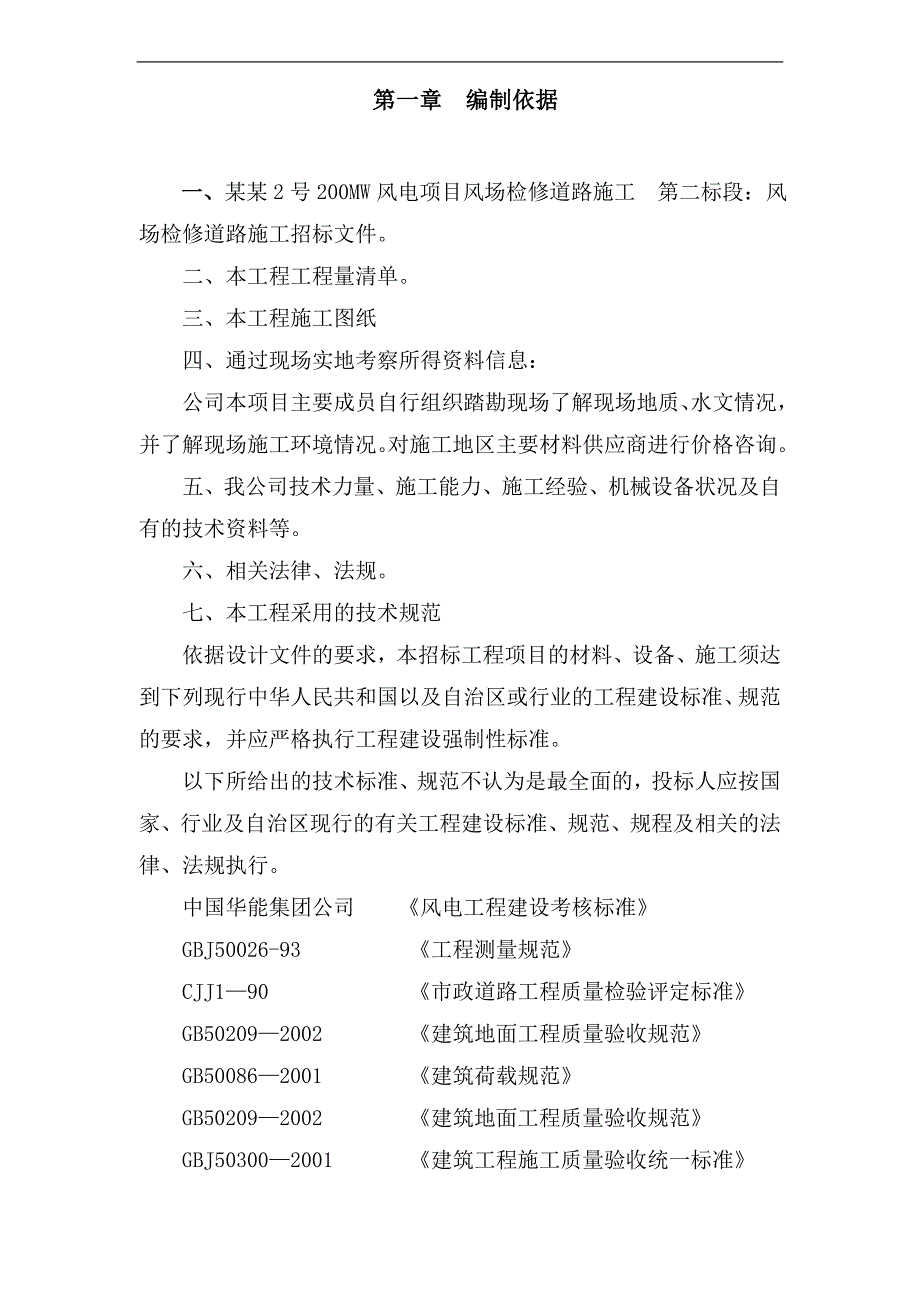

1、 第一章 编制依据一、某某2号200MW风电项目风场检修道路施工 第二标段:风场检修道路施工招标文件。二、本工程工程量清单。三、本工程施工图纸四、通过现场实地考察所得资料信息:公司本项目主要成员自行组织踏勘现场了解现场地质、水文情况,并了解现场施工环境情况。对施工地区主要材料供应商进行价格咨询。五、我公司技术力量、施工能力、施工经验、机械设备状况及自有的技术资料等。六、相关法律、法规。七、本工程采用的技术规范依据设计文件的要求,本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及自治区或行业的工程建设标准、规范的要求,并应严格执行工程建设强制性标准。以下所给出的技术标准、规范不认为

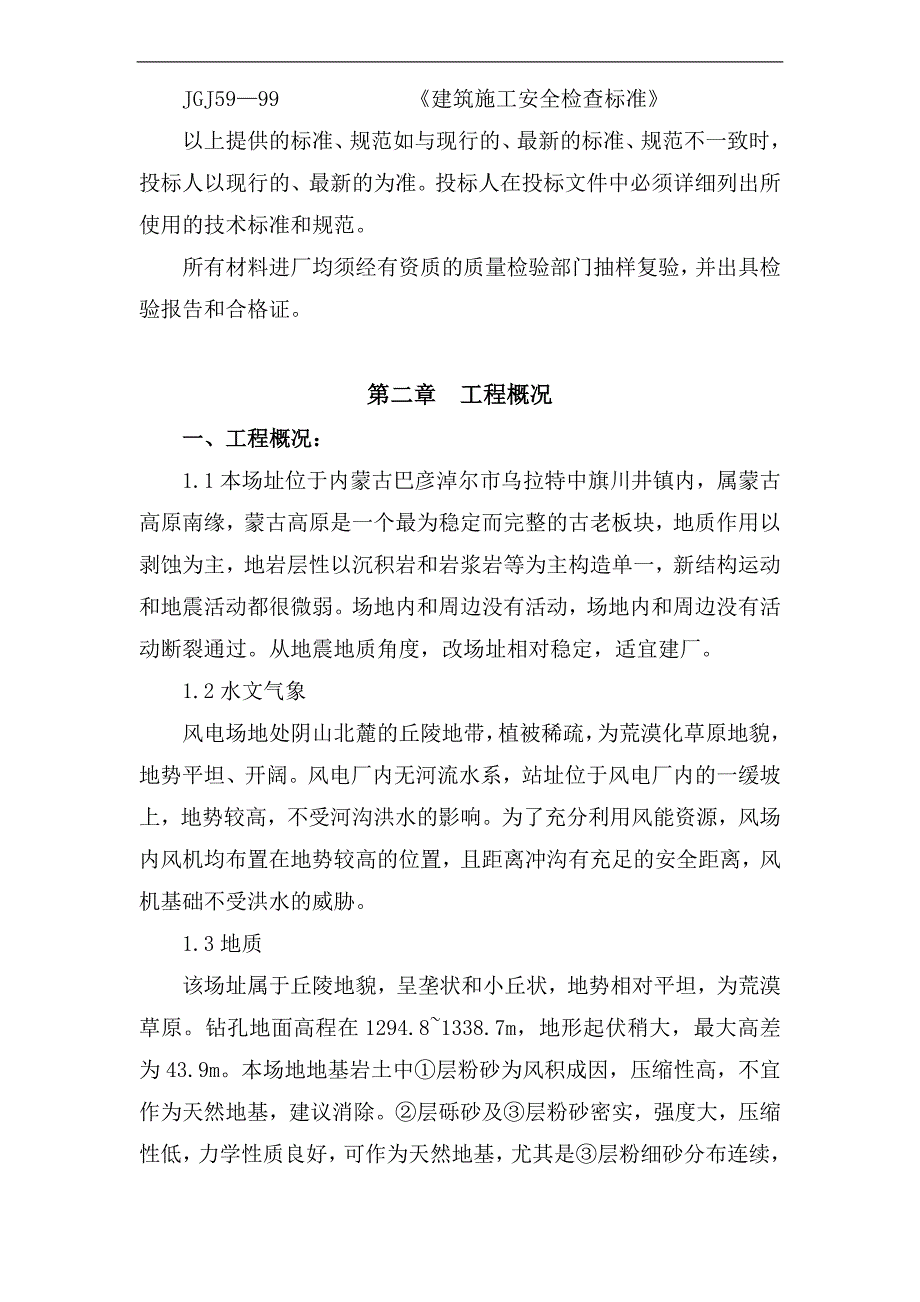

2、是最全面的,投标人应按国家、行业及自治区现行的有关工程建设标准、规范、规程及相关的法律、法规执行。中国华能集团公司 风电工程建设考核标准GBJ50026-93 工程测量规范CJJ190 市政道路工程质量检验评定标准GB502092002 建筑地面工程质量验收规范GB500862001 建筑荷载规范GB502092002 建筑地面工程质量验收规范GBJ503002001 建筑工程施工质量验收统一标准JGJ5999 建筑施工安全检查标准以上提供的标准、规范如与现行的、最新的标准、规范不一致时,投标人以现行的、最新的为准。投标人在投标文件中必须详细列出所使用的技术标准和规范。所有材料进厂均须经有资质

3、的质量检验部门抽样复验,并出具检验报告和合格证。第二章 工程概况一、工程概况:1.1本场址位于内蒙古巴彦淖尔市乌拉特中旗川井镇内,属蒙古高原南缘,蒙古高原是一个最为稳定而完整的古老板块,地质作用以剥蚀为主,地岩层性以沉积岩和岩浆岩等为主构造单一,新结构运动和地震活动都很微弱。场地内和周边没有活动,场地内和周边没有活动断裂通过。从地震地质角度,改场址相对稳定,适宜建厂。1.2水文气象风电场地处阴山北麓的丘陵地带,植被稀疏,为荒漠化草原地貌,地势平坦、开阔。风电厂内无河流水系,站址位于风电厂内的一缓坡上,地势较高,不受河沟洪水的影响。为了充分利用风能资源,风场内风机均布置在地势较高的位置,且距离冲

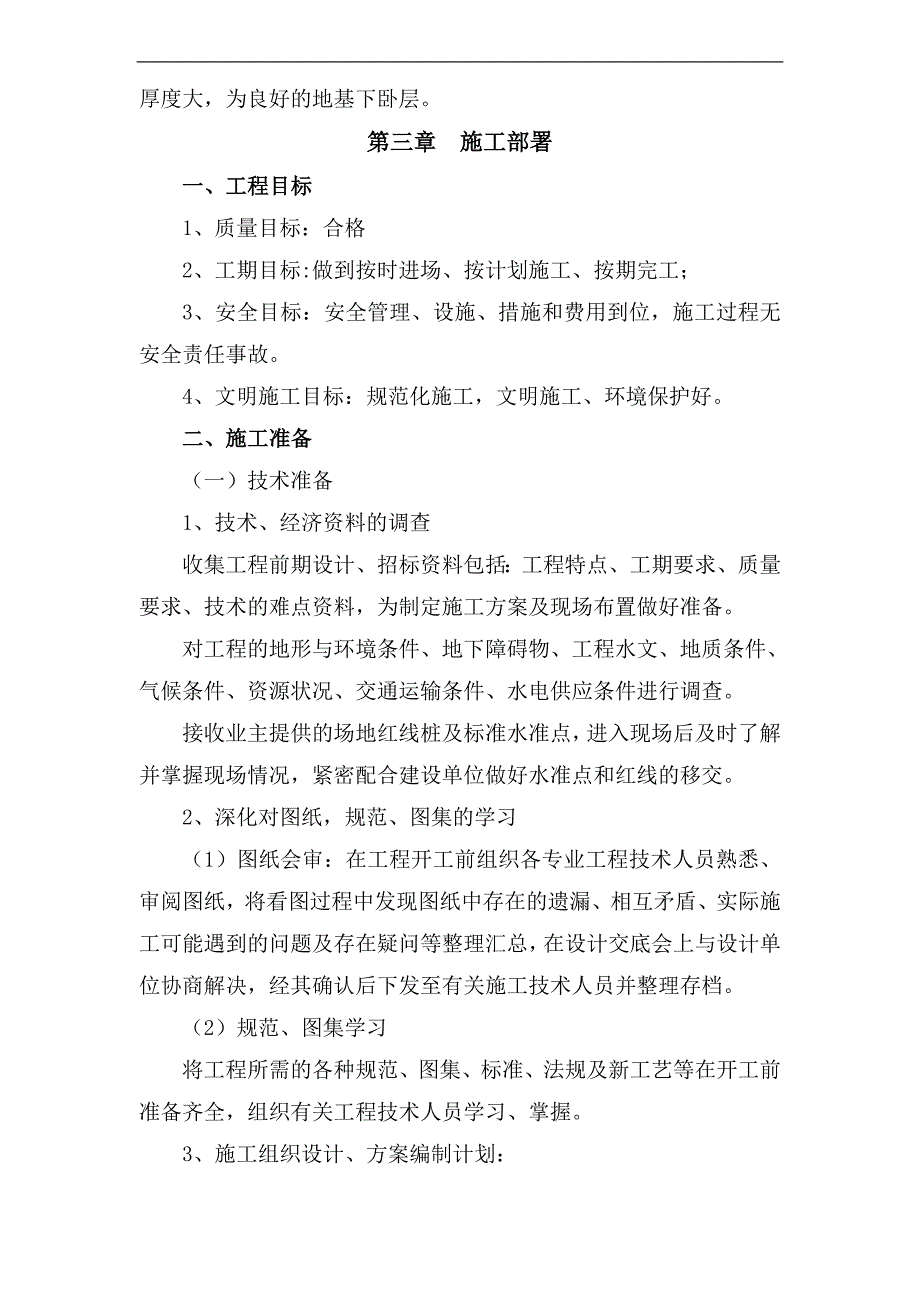

4、沟有充足的安全距离,风机基础不受洪水的威胁。1.3地质该场址属于丘陵地貌,呈垄状和小丘状,地势相对平坦,为荒漠草原。钻孔地面高程在1294.81338.7m,地形起伏稍大,最大高差为43.9m。本场地地基岩土中层粉砂为风积成因,压缩性高,不宜作为天然地基,建议消除。层砾砂及层粉砂密实,强度大,压缩性低,力学性质良好,可作为天然地基,尤其是层粉细砂分布连续,厚度大,为良好的地基下卧层。第三章 施工部署一、工程目标1、质量目标:合格2、工期目标:做到按时进场、按计划施工、按期完工;3、安全目标:安全管理、设施、措施和费用到位,施工过程无安全责任事故。4、文明施工目标:规范化施工,文明施工、环境保护

5、好。二、施工准备(一)技术准备1、技术、经济资料的调查收集工程前期设计、招标资料包括:工程特点、工期要求、质量要求、技术的难点资料,为制定施工方案及现场布置做好准备。对工程的地形与环境条件、地下障碍物、工程水文、地质条件、气候条件、资源状况、交通运输条件、水电供应条件进行调查。接收业主提供的场地红线桩及标准水准点,进入现场后及时了解并掌握现场情况,紧密配合建设单位做好水准点和红线的移交。2、深化对图纸,规范、图集的学习(1)图纸会审:在工程开工前组织各专业工程技术人员熟悉、审阅图纸,将看图过程中发现图纸中存在的遗漏、相互矛盾、实际施工可能遇到的问题及存在疑问等整理汇总,在设计交底会上与设计单位

6、协商解决,经其确认后下发至有关施工技术人员并整理存档。(2)规范、图集学习将工程所需的各种规范、图集、标准、法规及新工艺等在开工前准备齐全,组织有关工程技术人员学习、掌握。3、施工组织设计、方案编制计划:在工程开工前,由项目经理牵头,技术负责人具体负责,组织相关人员根据施工图纸、现场实际情况、规范、图集、标准、法规等编制工程实施性施工组织设计及有施工方案,经公司总工进行审批,上报监理工程审批后认真贯彻执行,作为指导现场实际施工的依据。4、技术交底:根据本工程的特点和难点,施工前安排各专业工程技术人员对技术工人做详细的技术交底、工程内容交底、工艺流程交底,并对施工人员进行针对性培训,使所有人员在

7、施工前做到心中有数。(二)生产准备1、人员准备:(1)施工队伍的选择根据业主安排,我公司将于开工前组织劳力进场,按照工程招投标要求,确定项目经理、工程现场负责人、工程技术负责人的现场管理班子;选用参加过类似工程施工、具有较强实力的劳务施工队伍,合理布置劳动力,并经过优化组合,加强人员管理,使人力资源得到充分、合理的运用,以充分保证工程工期及工程质量。(2)劳动力管理根据有关要求及行业规定严格执行施工人员管理制度,与所参施工队伍签订劳务合同,加强劳务管理、明确人员分工,做到有计划、有落实、有检查。所有工人在进场前必须严格进行“三级”教育,考核并颁发上岗证。组织上岗培训,包括规章制度、安全施工、基

8、本操作技术等方面。落实施工计划和技术责任制,施工前对施工人员按管理系统逐级进行交底,交底内容包括:各项安全技术措施,质量保证措施;质量标准和验收规范要求;以及设计变更和技术核定事项等,必要时进行现场示范。2、材料准备(1)建立材料管理体系,从材料计划、货源选择、材料送批、订货、运输、验收检验做到三级审核,保证材料规格、型号、性能等技术指标明确、数量准确。(2)施工前认真核实施工图纸、设计说明及设计变更洽商文件,根据施工进度计划编制材料需用量计划,提出构件、成品,半成品及材料的加工订货数量、规格、和所需要的时间,为制定材料采购计划、施工备料、确定仓库和料场面积以及组织运输提供依据。(3)根据材料

9、计划,考察供货厂家,与甲方、监理共同评价及选择合格的材料供料方,确保所选拔的生产厂家信誉好,能保证资源充足、供货及时、质量好、价格合理。要合理安排施工计划,制定详细的构件、材料运输计划,灵活调拨、保障各种材料能分期、分批到场,减少现场占用率,满足施工需要。各种材料标识明显,并且建立台账,完善进出库手续。3、机械准备(1)根据工程施工部署总体要求,我们将选用先进的施工机械设备投入本工程(详见附后),以节约人力,加快施工进度,满足施工需要。(2)制定机械设备进出场计划根据现场施工进度,制定机械设备用量及进场计划,详细说明机械设备的型号、用量、进出场时间,以保证机械顺利进场。(3)机械使用管理由丁镜

10、元专职机械管理员负责管理协调,并配备合格的机械维修人员及专门维修工具,保证设备场内维修;各种机械设备在使用期间及时作好保养,对于易发生故障的机械,要作好备用机械,并作好备用件的准备工作。(4)进场检验、验收施工机械设备应按施工机械设备计划要求时间组织进场安装,并完成必要的进厂检验和验收手续,符合相关标准后方可正式使用。4、现场准备开工前严格按现场平面布置图的要求,山上布设300平米活动板房,设立油料供应点、配备一台农用手拖专门送油,搭设停机棚、添置施工照明柴油发电机组,临时水电设施等。三、设备、人员动员周期和设备、人员进驻现场的方法1、按照工程进度计划,施工队伍于开工前2日内进场,进场以后,首

11、先进行进场教育及技术培训。2、工程所需主要机械设备采用平板车运输,入场时间按照施工总体计划安排。3、主要施工材料的采购运输:本工程所用材料主要从周边县城购进,汽车运输到场。本着符合技术要求的材料就近采购,汽车运输到场。四、施工组织管理机构为了确保上述各项目标的实现,我单位将把本工程列为重点工程,成立“某某2号200MW风电项目风场检修道路施工 第二标段:风场检修道路工程项目部”,配备强有力的管理班子,施工管理人员选用政治素质高、技术业务能力强、有丰富的施工和管理协调经验的人员组成。制定严格的岗位责任制,落实到人,各负其责。项目经理为国家一级建造师,主持过此类工程施工,具有现代化施工管理水平,能

12、够为甲方提供全方位,高品质的服务。拟为本合同工程设立的施工组织机构框图如下:技术员项目经理项目总工 工程部经营部财务部安质部项目副经理施工员质检员安全员预算员计统员成本员会 计 五、主要施工方案选择1、土方工程:路基土石方开挖采用反铲挖土机械进行挖土,人工配合清底修槽,具体根据现场土质情况再行调整。2、水泥石灰土垫层采用路拌方法进行;砂砾石垫层采用从料场,用自卸汽车将集料运至施工现场,人工配合装载机整平,适量洒水初压后,碾平至规定压实度。3、泥结碎石路面采用灌浆法进行施工。六、施工流水段划分本工程施工组织主导思想是:依据场内主干道设计图和风机的分布,考虑到工期紧、土石方开挖工程量较大,道路运输

13、不便,线路分布广、场地狭窄等特点,施工时采取“平面分区,区内分段流水” 的原则。同时,考虑到本工程碎石需求量较大,充分利用路基爆破开挖出来的岩石破碎后作路面工程基层及泥结碎石面层用料,不足部分利用周边我们现有的采石场供应工程所用石料,减少材料运输压力和降低施工成本。第四章 主要工程项目的施工方法及技术措施一、定位和测量放线1、施工测量准备工作1.1、人员的配备在工地技术部门的领导下组成测量组:下设3名放线工,2名辅助工。由于时间紧,任务重地形复杂,天气影响等原因,开工前视工程测量进度情况,适时聘请国土局测量队人员予以协助。1.2、仪器的准备:根据工程量及施工区域的划分情况,进行测量仪器准备,并

14、保证仪器的完好及精准。2、工程定位定位条件:根据最终施工总平面图,选取一点和一方向作为定位条件。本工程定位为相对位置定位。即根据甲方所确定的放线依据和设计图纸确定的定位条件使用GPS仪来校核导线点的坐标是否正确,同时确认定位条件是否满足四周边界尺寸不矛盾、且唯一。3、平面控制测量放线依据:本工程的起算导线点为建设单位提供的导线点。定位条件:根据最终施工总平面图,选取一点和一方向作为定位条件。校核:根据甲方所确定的放线依据和设计图纸确定的定位条件使用全站仪来校核导线点的坐标是否正确,同时确认定位条件是否满足四周边界尺寸不矛盾、且唯一。4、高程控制测量根据甲方提供的水准点,用S1水准仪附合测法进行

15、校测,检查高程是否正确。高程控制网的布设:水准点的高程校测合格后,使用附合测法把高程引测到各主干路设立的临时水准基点上,以便工程施工和验收之用。5、施工测量首先使用全站仪校测建筑物的平面控制网桩位,经过校测无误后方可投测,接下来用全站仪投测主要轴线控制线,再用全站仪对所投测的控制线校测。最后请业主和监理验线,合格后进行下一道工序。二、土方工程1、路基土石方开挖:挖方路基用挖掘机开挖,人工配合。开挖土方由上至下顺序进行。挖至设计高程后,推土机找平,压路机碾压成形。经监理工程师检验合格后,进行下道工序施工。多余土方及时外运至指定弃土地点,可利用土方就近运至回填段。2、路基土方回填:1、回填土采用挖方段开挖土方分层回填,每层虚铺厚度不超过30cm。自卸汽车运输,推土机摊平,压路机压实。2、填筑前清除路基范围内的树木、灌木丛、腐植土、杂草及原地面以下至少100mm200mm内的草皮的根系,然后碾压达到要求的密实即可填筑路基土石方。3、路基填料要求
