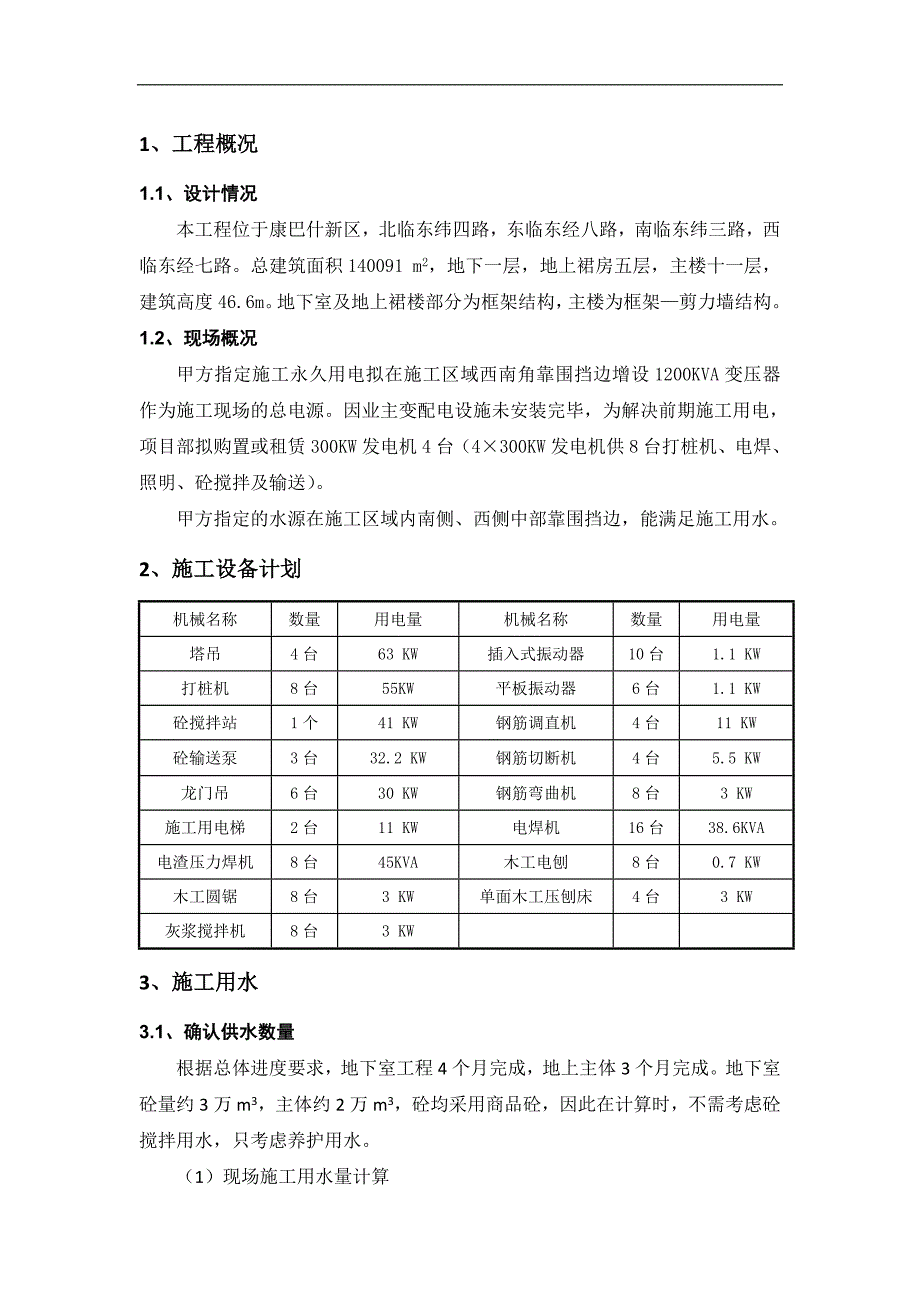

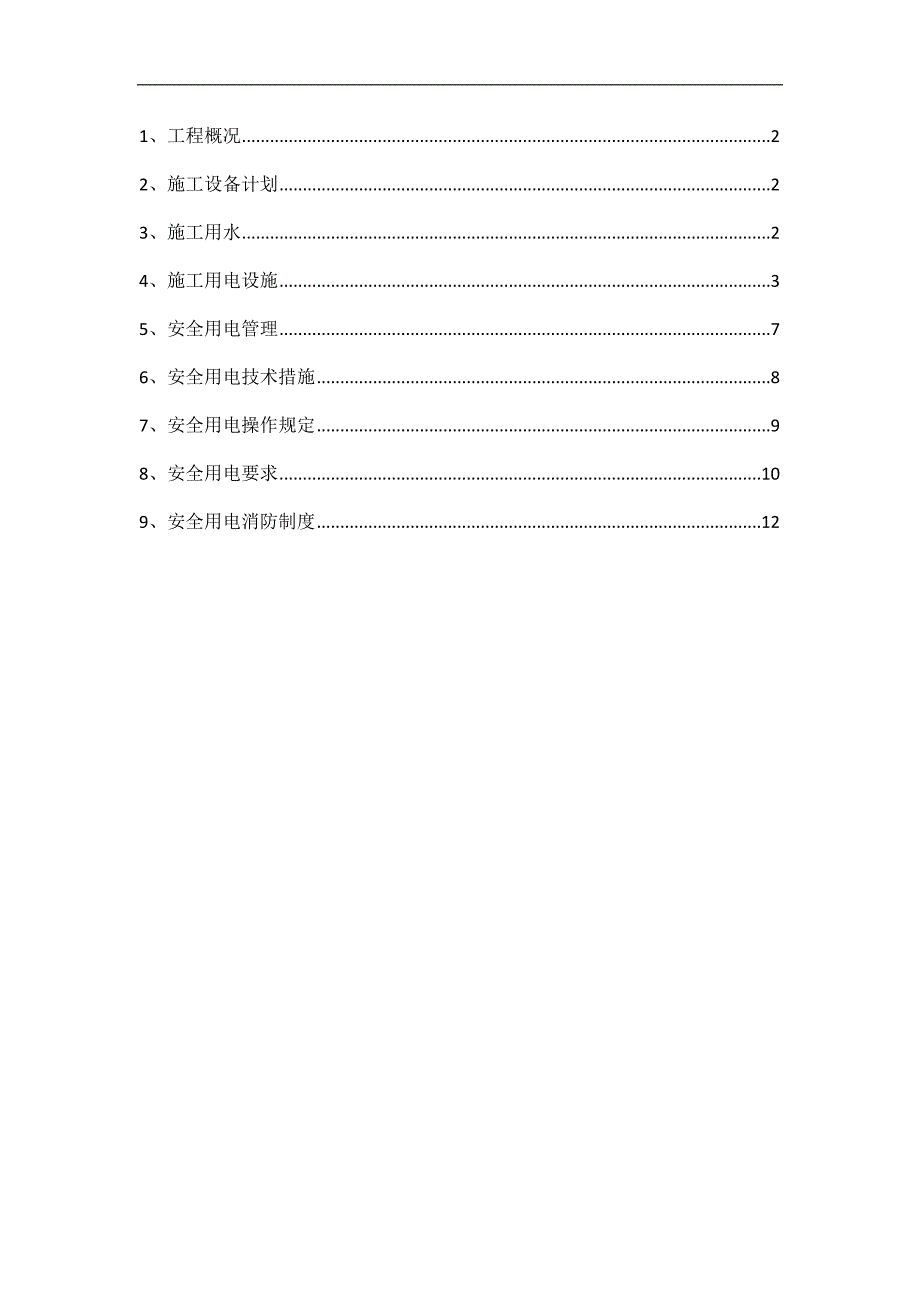

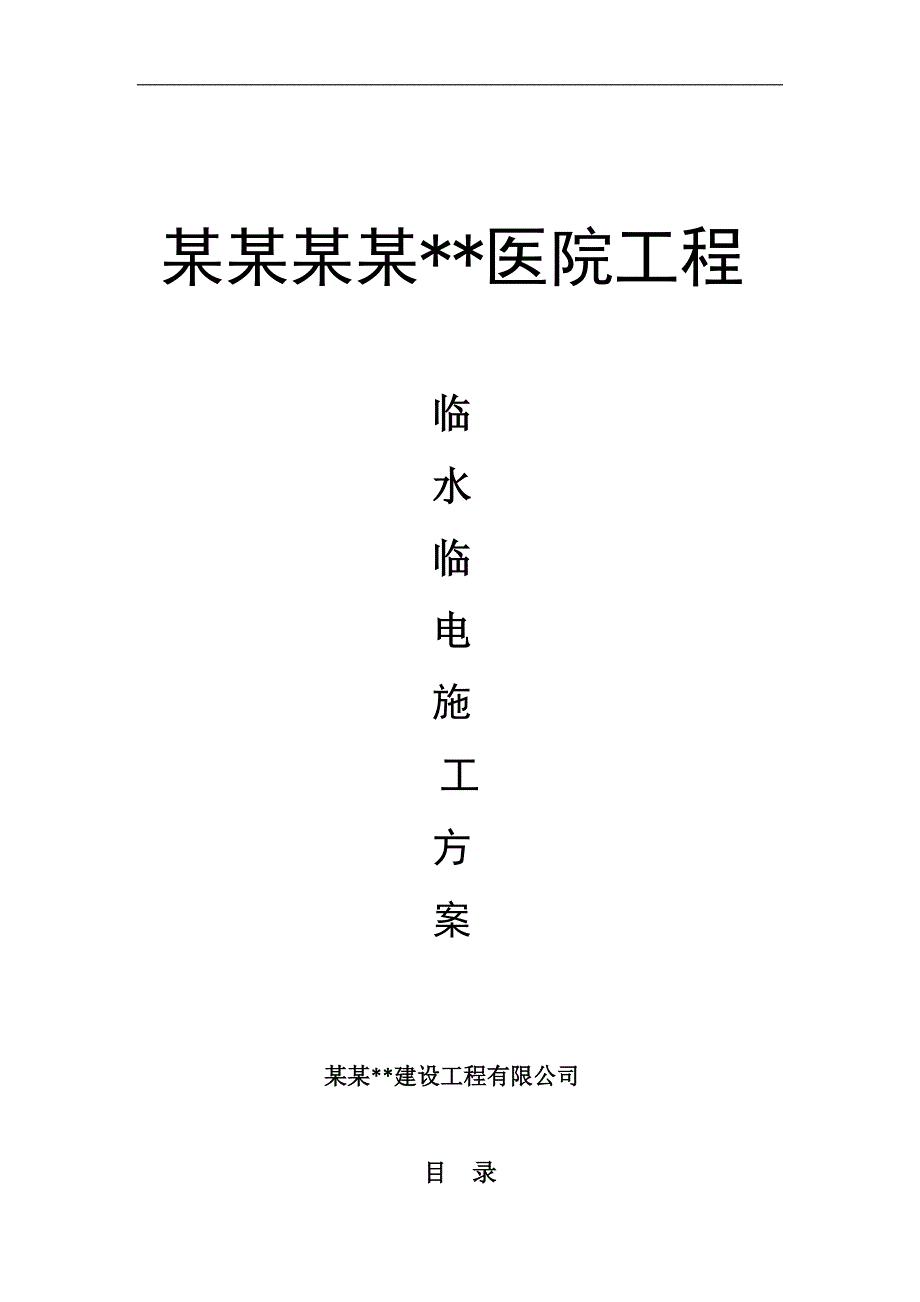

1、某某某某*医院工程临水临电施工方案某某*建设工程有限公司目 录1、工程概况22、施工设备计划23、施工用水24、施工用电设施35、安全用电管理76、安全用电技术措施87、安全用电操作规定98、安全用电要求109、安全用电消防制度121、工程概况1.1、设计情况本工程位于康巴什新区，北临东纬四路，东临东经八路，南临东纬三路，西临东经七路。总建筑面积140091 m2，地下一层，地上裙房五层，主楼十一层，建筑高度46.6m。地下室及地上裙楼部分为框架结构，主楼为框架剪力墙结构。1.2、现场概况甲方指定施工永久用电拟在施工区域西南角靠围挡边增设1200KVA变压器作为施工现场的总电源。因业主变配电设
2、施未安装完毕，为解决前期施工用电，项目部拟购置或租赁300KW发电机4台（4300KW发电机供8台打桩机、电焊、照明、砼搅拌及输送）。甲方指定的水源在施工区域内南侧、西侧中部靠围挡边，能满足施工用水。2、施工设备计划机械名称数量用电量机械名称数量用电量塔吊4台63 KW插入式振动器10台1.1 KW打桩机8台55KW平板振动器6台1.1 KW砼搅拌站1个41 KW钢筋调直机4台11 KW砼输送泵3台32.2 KW钢筋切断机4台5.5 KW龙门吊6台30 KW钢筋弯曲机8台3 KW施工用电梯2台11 KW电焊机16台38.6KVA电渣压力焊机8台45KVA木工电刨8台0.7 KW木工圆锯8台3
3、KW单面木工压刨床4台3 KW灰浆搅拌机8台3 KW3、施工用水3.1、确认供水数量根据总体进度要求，地下室工程4个月完成，地上主体3个月完成。地下室砼量约3万m3，主体约2万m3，砼均采用商品砼，因此在计算时，不需考虑砼搅拌用水，只考虑养护用水。（1）现场施工用水量计算=1.15（）=5.13L/S（2）施工机械用水量计算=1.158300=0.11L/S（3）施工现场生活用水量计算=2.92L/S（4）生活区生活用水量计算=1.22L/S（5）消防用水量计算取15L/S=5.13+0.11+2.92+1.22=9.38L/S=15L/S总用水量Q=（15+9.38）1.1=21.7L/S3
4、.2、确定供水系统主水管沿施工区域围挡布置，每边从主水管引出2根支水管进入拟建物外墙内侧，再根据施工用水需要设置小支管。由主水管引出一根支水管至临时路边2m处，再沿临时道路铺设，作消防用水管沿顺时道路设置消火栓，消火栓距离建筑物不应小于5m，也不应大于25m纵向距离不大于100m。经计算的总用水量查表确定管径为：主水管150，支水管100，分支管50，消防水管100。4、施工用电设施4.1总电量计算根据P=1.051.15（+K2+K3+K4）确定总用电量，经计算电动机额定功率=1204.8KW电焊机额定电容量P2=617.6KVA室内、室外照明用电量按P1、P2两项10%计算P=1.1=1.
5、1=1345.6KVA考虑到桩基施工与主体不同时进行，此部分用电可不考虑，确定最终用电量为：P=P1.10.5=1022.9KVA4.2确定供电系统（1）前期施工机械用电主要是桩基及塔吊，电源为600m外引进的电源和300KW发电机组，能满足临时用电要求。永久性施工用电主要是供电部门在施工现场西南角靠围挡处架设一台6KV变压器，架设位置见平面布置图。室内低压动力线路及照明线路，皆用绝缘导线。（2）配电导线的选择配电导线选择要遵守下列原则：按机械强度选择按允许电流选择按允许电压选择（3）用量计算及导线截面选择变电器旁设总配电箱：XL-0; 下设9处二级配电箱 XL-1：项目部办公、生活、路灯照明
6、，P1=70KW, L1=100m； XL-2：劳务公司生活区、道路照明，P1=110KW, L2=120m； XL-3：木工加工车间，P1=41.6KW, L3=100m； XL-4：钢筋加工车间，P1=90KW, P2=115.8KVA, L4=60m； XL-5：门诊楼塔吊、龙门吊及上部建筑，P1=102.4KW, P2=77. 2KVA, L5=80m； XL-6：东侧住院楼塔吊、龙门吊及上部建筑，P1=113.4KW, P2=77.2KVA, L6=100m； XL-7：西侧医技楼塔吊、龙门吊及上部建筑，P1=102.4KW, P2=77. 2KVA, L7=80m； XL-8：西侧
7、住院楼塔吊、龙门吊及上部建筑，P1=113.4KW, P2=77. 2KVA, L8=80m； XL-9：砼搅拌站及输送泵、灰浆搅拌机（利用砼搅拌站拆除后用电量，83KW41KW，满足要求）P1=137.6KW, L9=100m；（4）从总配电箱共分3个一级配电箱（一级回路）至二级配电箱，用电量及导线截面选择如下：一级回路1：XL-0XL-1、XL-2、XL-5、XL-9，用电量：420KW+77.2KVA,Lmax=350m；一级回路2：XL-0XL-3、XL-4、XL-7，用电量234KW+193KVA, Lmax=120m；一级回路3：XL-0XL-6、XL-8，用电量226.8KW+1
8、54.4KVA，Lmax=360m。按允许电流选择 一级回路I主1=503.63A,选用S主1=185mm 一级回路I主2=432.5A,选用S主2=150mm 一级回路I主3=386.1 A,选用S主3=120mm按允许电压降选择：容许电压降选择8%，采用BX铜芯线 一级回路S主1=181.6mm,选用S =180mm 一级回路S主2=54mm,选用S =70mm 一级回路S主3=143.1mm,选用S =150mm允许电流和允许电压降比较，一级回路1导线截面选用180mm，一级回路2导线截面选用120mm，一级回路3导线截面选用150mm。（5）分支路导线截面选择按允许电流选择I支1（XL
9、-1）= =70.9A, 选用S=10mmI支2（XL-2）=111.4A, 选用S=16mmI支3（XL-3）=42.1A, 选用S=4mmI支4（XL-4）=208.5A, 选用S=50mmI支5（XL-5）=182A, 选用S=35mmI支6（XL-6）=193A, 选用S=50mmI支7（XL-7）=182A, 选用S=35mmI支8（XL-8）=193A, 选用S=50mmI支9（XL-9）=139.4A, 选用S=25mm按允许电压降选择导线截面 S支1=7.3mm 选用10mm S支2=13.8mm 选用16mm S支3=5mm 选用6mm S支4=12.9mm 选用16mm S
10、支5=15mm 选用16mm S支6=20mm 选用25mm S支7=15mm 选用16mm S支8=16mm 选用16mm S支9=14.4mm 选用16mm允许电流和电压降比较通过允许电流和电压降比较，支路导线截面选择如下： S支1=10mm；S支2=16mm；S支3=6mm；S支4=50mm；S支5=35mm；S支6=50mm；S支7=35mm；S支8=50mm；S支9=25mm。5、安全用电管理5.1、安全用电管理（1）施工用电作业人员必须通过考核，取得上岗证才能上岗作业。严禁非施工用电作业人员进行操作；（2）项目部必须建立安全用电巡查制度，划分安全用电责任区、指定安全用电责任人，及时
11、发现和处理用电安全隐患，杜绝用电安全事故的发生。5.2、安全用电制度（1）施工用电安全组织设计必须由电气工程技术人员编制，上一级技术负责人审核，经总工程师批准后实施；（2）施工现场用电设备技术、安全、质量交底；（3）电气线路、配电装置定期检查；（4）电气消防制度；（5）奖励、惩罚制度；（6）安全用电检查、验收制度；（7）接地电阻的测试；（8）绘制电气平面图、立面图、接地系统图、接地极大样图；（9）制定安全用电技术措施和安全用电操作规程。6、安全用电技术措施6.1、本工程施工现场主供电回路采用三相五线制，即：三级配电二级保护供电，采用TN-S接零保护系统。6.2、专用保护零线由供电配电处的保护零
12、线引出。保护零线的统一标志为绿/黄双色线，在任何情况下都不许使用绿/黄双色线作负荷线。作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一个接地体。接地电阻应符合重复接地电阻值的要求，现场严禁用大地作相线或工作零线。6.3、施工现场的配电线路的敷设方式：室外线路主要用绝缘导线穿PVC塑料管埋地、沿围墙或部分架空敷设。6.4、架空线应为绝缘线，满足负荷和机械强度要求，严禁架设在树木及脚手架上，最大弧垂距地面4米，电杆的材质、直径、埋深等符合规范要求。架空心档距35米，导线排列间距0.3米。一般场所架空高度距地平面为4米，机动车道为6米。6.5、配电箱与开关箱的安
13、装：现场应设总配电箱（或总配电室），总配电箱以下设分配电箱，分配电箱以下设开关箱，开关箱以下就是各级用电设备。6.6、各级熔断器、漏电空气断路器剩余动作电流及动作时间的配置：（1）保护总干线的漏电开关：额定漏电动作电流应大于30mA，额定漏电动作时间应不大于0.1S，但两者乘积不应大于30mAS;（2）保护分干线的漏电开关：额定动作电流可选择100150 mA、额定动作时间为0.1S；（3）第三极漏电保护开关（即单台设备保护），其额定动作电流按下述原则选择：设备额定电流Ic30A 额定漏电动作电流IAn=30mA设备额定电流Ic30A 额定漏电动作电流IAn=Ic/1000mA，额定动作时间为
14、0.1S。6.7、用熔断器作短路保护，熔体额定电流应不大于电缆线路或绝缘导线管敷设线路的导体允许载流量的2.5倍、或明敷绝缘导线允许载流量的1.5倍。6.8、接地保护与防雷保护（1）本供电系统设重复接地和防雷接地；（2）漏电保护器装于总隔离开关负荷侧，N线在进线端做重复接地，并另引保护零线PE；设备载荷开关同时具备短路和过载保护功能，总隔离开关设熔断器,保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地；（3）采用具有专用保护零线的TN-S系统。即在TN-S系统中，保护零线应专用，不得做工作零线使用。所有电器设备的外壳和保护零线均应与专用保护零线相连接，专用保护零线颜色为黄/绿相间双色线；（4）如做人工接地体，应垂直设置。接地体采用50钢管，单根长度为2.5米，间距5.0米。接地体连线采用404扁钢。扁钢焊接时，塔接长度不小于80mm；接地连接线埋深距地面0.8米，接地电阻小于4；（5）物料提升机、超高物均应利用建筑物的防雷接地系统作为防雷保护，接地电阻不得大于10，否则应另做防雷接地。7、安全
