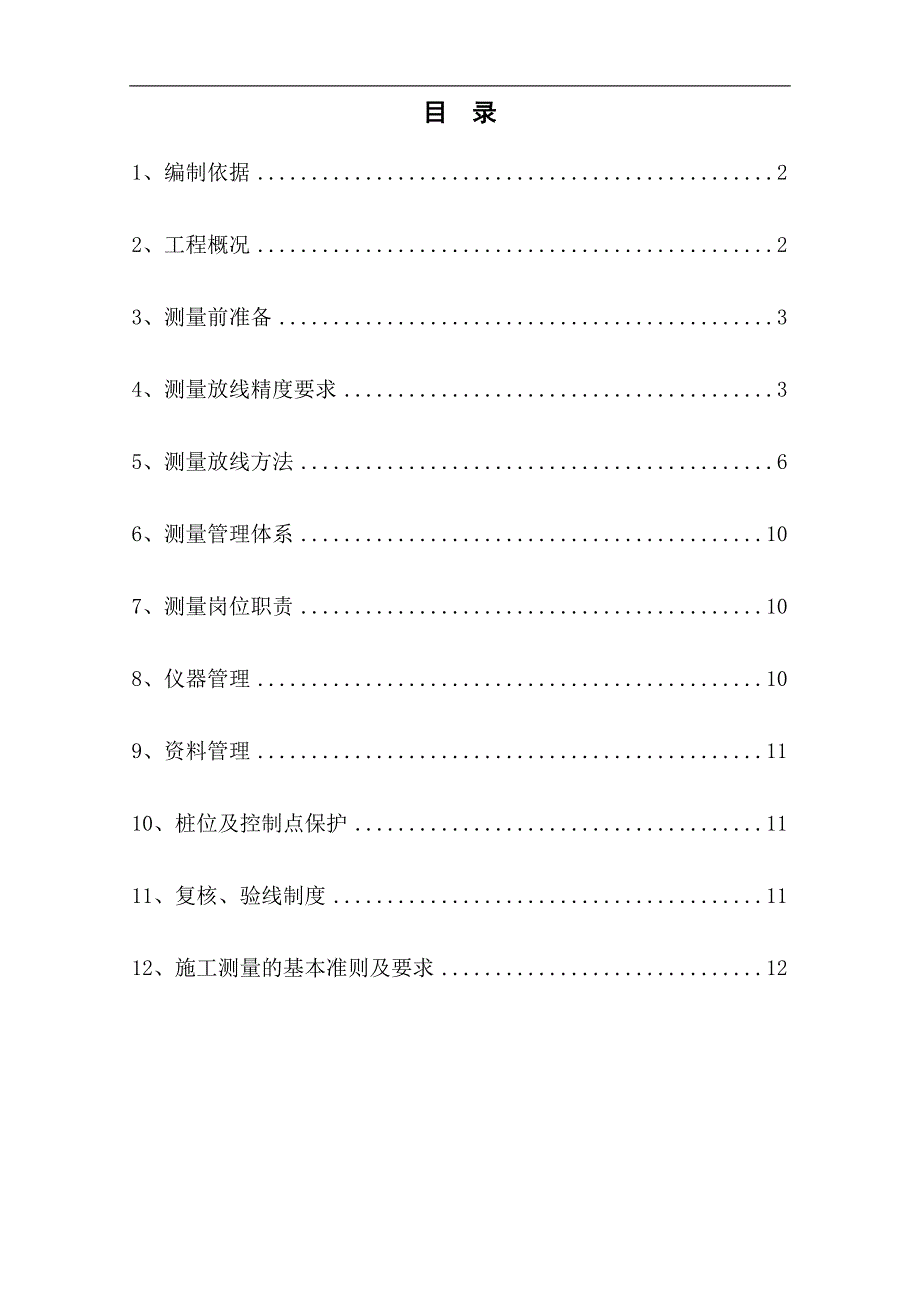

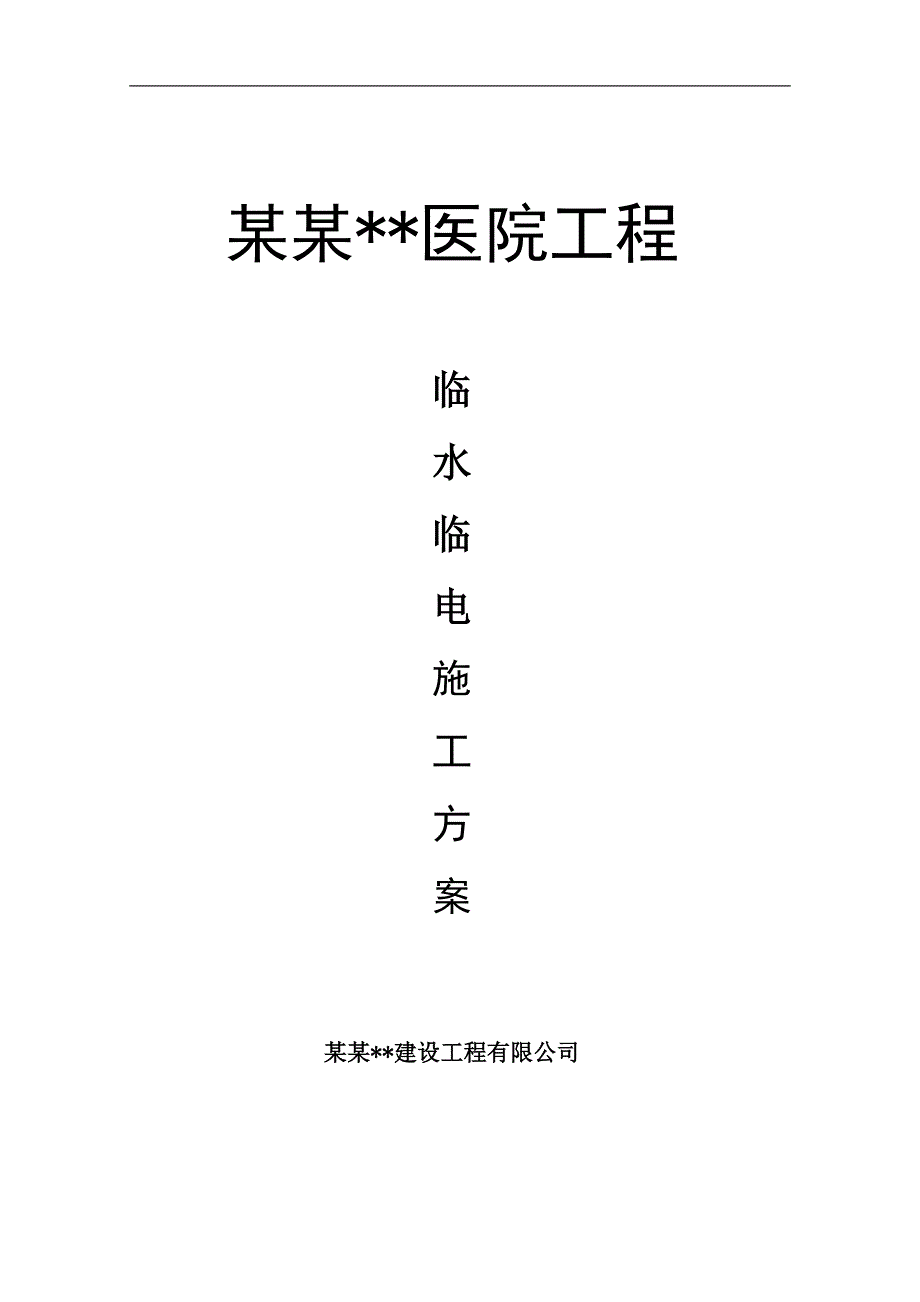

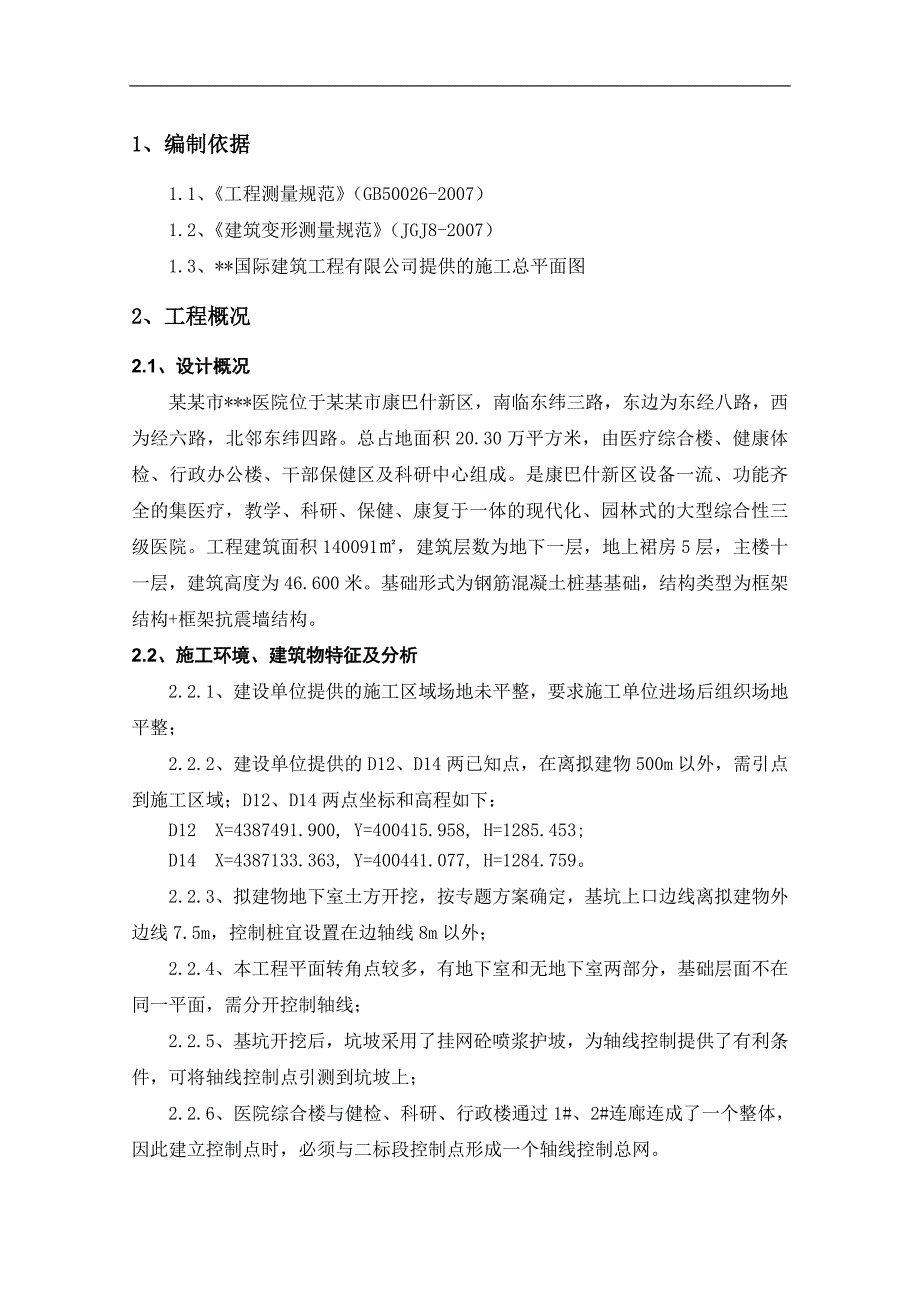

1、某某*医院工程临水临电施工方案某某*建设工程有限公司目 录1、编制依据22、工程概况23、测量前准备34、测量放线精度要求35、测量放线方法66、测量管理体系107、测量岗位职责108、仪器管理109、资料管理1110、桩位及控制点保护1111、复核、验线制度1112、施工测量的基本准则及要求121、编制依据1.1、工程测量规范(GB50026-2007)1.2、建筑变形测量规范(JGJ8-2007)1.3、*国际建筑工程有限公司提供的施工总平面图2、工程概况2.1、设计概况某某市*医院位于某某市康巴什新区,南临东纬三路,东边为东经八路,西为经六路,北邻东纬四路。总占地面积20.30万平方米,

2、由医疗综合楼、健康体检、行政办公楼、干部保健区及科研中心组成。是康巴什新区设备一流、功能齐全的集医疗,教学、科研、保健、康复于一体的现代化、园林式的大型综合性三级医院。工程建筑面积140091,建筑层数为地下一层,地上裙房5层,主楼十一层,建筑高度为46.600米。基础形式为钢筋混凝土桩基基础,结构类型为框架结构+框架抗震墙结构。2.2、施工环境、建筑物特征及分析2.2.1、建设单位提供的施工区域场地未平整,要求施工单位进场后组织场地平整;2.2.2、建设单位提供的D12、D14两已知点,在离拟建物500m以外,需引点到施工区域;D12、D14两点坐标和高程如下:D12 X=4387491.9

3、00, Y=400415.958, H=1285.453;D14 X=4387133.363, Y=400441.077, H=1284.759。2.2.3、拟建物地下室土方开挖,按专题方案确定,基坑上口边线离拟建物外边线7.5m,控制桩宜设置在边轴线8m以外;2.2.4、本工程平面转角点较多,有地下室和无地下室两部分,基础层面不在同一平面,需分开控制轴线;2.2.5、基坑开挖后,坑坡采用了挂网砼喷浆护坡,为轴线控制提供了有利条件,可将轴线控制点引测到坑坡上;2.2.6、医院综合楼与健检、科研、行政楼通过1#、2#连廊连成了一个整体,因此建立控制点时,必须与二标段控制点形成一个轴线控制总网。3

4、、测量前准备3.1、本工程测量采用仪器为一台全站仪、2台水准仪,辅以100m钢尺、5m钢尺、及用80的圆木尖木桩、圆钉、1.5Kg线砣等。在测量放线之前,所使用仪器要到具有检测资质机构进行检测,效核确定钢尺刻度误差,所用钢尺要求采用一厂家同一品牌产品,尽量减少量距误差。3.2、参与测量工程技术人员收集有关测量资料,熟悉施工图确定已知点的各种数据,将收集到的已知点的坐标数据和被测量的拟建物轴线点的数据在电脑中加以整理并储存。3.3、由于建设单位给出的施工区域场地未平整,要求在测量放线之前,将施工区域按设计要求整平,便于放线。3.4、采用三角形引测方法,将已知点引测到施工区域,反复效核加以固定,引

5、测的控制点设置在不影响基坑土方开挖,视线好,便于观测的地势较高位置。4、测量放线精度要求4.1、控制网的精度要求4.1.1、导线网精度要求:导线网的主要技术要求等级导线长度(km)平均边长(m)测角中误差()边长相对中误差导线全长相对闭合差方位角闭合差()一级2.020051/400001/2000010n二级1.0100101/200001/1000020n注:1、n为测站数; 2、当导线边长小于100m时,边长相对中误差计算按100m推算。 4.1.2、建筑平面控制网的精度要求:建筑平面控制网选用二级,精度要求见下表:建筑物平面控制网主要技术要求等级适用范围测角中误差()边长相对中误差一级

6、钢结构、超高层、连续程度高的建筑81/24000二级框架、高层、连续程度一般的建筑121/15000三级一般建筑241/80004.1.3、平面控制网水平角观测精度要求:本工程水平角观测选择用二级,精度要求见下表:水平角观测的测回数等级控制网分类测角中误差()观测测回数DJ2DJ6一级场区524建筑物812二级场区1012建筑物12三级场区201建筑物24注:方向观测法度盘位置应按附录E分配,电子经纬仪可不作度盘位置分配。4.1.4、内业计算数字的取位精度要求:内业计算数字的取位等级角度值及其改正数()边长及其改正数、坐标值(m)一级0.10.001二、二级10.0014.2、高程控制测量精度

7、要求水准测量的主要技术要求等级每千米高差中数中误差(mm)仪器型号水准标尺观测次数往返较差、附全或闭合环闭合差(mm)检测已测测段高差之差(mm)偶然中误差M全中误差Mw与已知点联测k环线或附合平地山地二等12DSO5DS1因瓦往、返往、返4L6Li三等36DS1DS3因瓦双面往、返往、返往往、返12L4n20Li四等510DS3双面往、返往20L6n30Li单面两次仪器高测往返变仪器高测两次等外15DS3单面往、返往8n10n10n注:1、为附合路线或闭合环线长度,Li为检测测段长度(均以km计),n为测站数;2、电子水准仪按标称精度比照表中相应等级的规定执行。4.3、基础测量精度要求基础外

8、廓轴线允许误差如下:基础放线的允许误差长度L、宽度B的尺寸(m)允许误差(mm)L(B)30530L(B)601060L(B)901590L(B)12020120L(B)15025150L(B)304.4、主体结构测量精度要求4.4.1、内控点竖向投测:投测的允许误差应为3H/10000,且符合下表轴线竖向投测允许误差项 目允许误差(mm)每 层3总高 H(m)H30530H601060H901590H12020120H15025150H304.4.2、细部放线精度要求各部位放线允许误差项 目允许误差(mm)外廓主轴线长底L(m)L30530L601060L901590L12020120L15

9、025150L30细部轴线2承重墙、梁、柱边线3非承重墙边线3门窗洞口线34.4.3、标高竖向传递精度要求标高竖向传递允许误差项目允许误差(mm)每层3总高 H(m)H30530H601060H901590H12020120H15025150H305、测量放线方法测量放线主要按以下步骤进行:5.1、确定控制引测点引测点位置设置在北大门围墙外20m左右的土堆上,将其平整夯实。把80600木桩打入地面下550mm,四周用50厚砼抹平压光如下图:将全站仪置于D12对准D14效核后,旋转仪器对准设置的引测点,得出引测点一组坐标、高程,再将全站仪置于D14对准D12,效核后旋转仪器对准设置的引测点,得出

10、引测点第二组坐标、高程。根据测量放线技术规程,对两组数据进行误差分析、效核,最终确定引测点坐标。5.2、第一次轴线控制网确定将全站仪置于引测点,对准D12或D14,按施工总平面图提供的拟建物坐标点测出拟建物各角点:/、/、/、/、/、/、/、/、/。根据确定各角点测出太平间各角点,按土方方案要求通过已测各角点,辅以钢尺确定基坑上口边线,用白灰和彩旗作标示。5.3、建立第二次轴线控制网待土方开挖后,建立第二次轴线控制网,通过电子版设计图纸,利用电脑数据库分别抄出各角点,按数字轴和字母轴平移8m的坐标点。将全站仪置于引测点,对准D12或D14,按照所抄的坐标点,确定各轴线外8m的控制点,控制点做法

11、同引测点。待基坑土方护坡完后,利用已测控制桩,将轴线引测到砼土坡上,土坡上的引测点离基坑底面不高于1m,即-6.0m左右,便于拉线放样。根据已测的土坡上各轴线控制点,辅以钢尺将各轴线控制点引测到土坡上。各轴线控制点引测完后,在相应位置分别作出标示,写上轴线编号,标示编号要醒目(如采用红色油漆)。控制点平面布置图5.4、测量放线的精度检测测量放线工作完后,通过1#、2#连廊轴线控制点与二标段测量控制点闭合,轴线距离误差控制在5mm以内,检验方法:钢尺测量。5.5、0.00以上轴线测量5.5.1、基础砼浇筑完后,将引测到土坡上的纵横轴线控制点,分别引测到基础砼表面,并用红油漆作标记,写上轴线编号,

12、标记做法如下图。5.5.2、第一层框架砼构件施工完后,将拟建物转角的纵横轴线分别引测到转角柱上,并用红色油漆标示,具体做法同基础。5.5.3、本工程住院楼大屋面高44.8m,门诊医技楼大屋面高23m,因此均可采用外控法,具体做法如下:根据转角柱纵横轴线控制点,用吊线砣和钢尺将控制点逐层引测到已施工完的楼面上,在引测过程中将上层控制点与下层控制点用墨线弹出,柱上下两端用红油漆做出标示,标示方法同基础。5.6、标高测量根据设计要求,将引测到施工区域的0.00m标高(高程为1284.3m)换算成+1m引测到已施工完的第一层框架柱的某一转角柱或有预留洞口的边柱上(要便于拉尺)。并用红油漆作上标记,标出

13、标高。每施工完一层主体框架,用钢尺垂量距该层层高,逐层向上引测,每层框架砼构件模板拆除后,根据楼板上1m的标高,在该层的各柱或剪力墙上测出标高,并作上记号,便于装饰阶段施工。5.7、沉降观测点的设置本工程基础均为承台桩基础,0.00以上楼层,高度相差较大,且地下室面积大,因此需设置沉降观测点,设置原则拟建物转角处,全高变化的连接处(沉降缝两侧)。观测点设置距离不超过15m或每2根框架柱设置一处,第一层主体结构施工完后就要设置,观测点离地面或楼面500mm,沉降观测点的具体做法如下:沉降观测点平面布置图沉降观测从首层施工完成后开始,每层施工完成后观测一次直至结构封顶,并做好每次沉降观测记录,并及时将观测结果反馈给监理单位。6、测量管理体系测量管理体系是本工程测量工作的制度保障。管理体系图如下:7、测量岗位职责项目部负责现场控制网的测绘,负责建立各种关键的平面和高程控制点及其桩位的交接工作,对各施工队测量工作的复核验收,向监理的报验工作和对现场所有测量单位的协调工作,向其他部门提供测量成果及有关数据。项目部测量人员负责本部施工范围测量方案的制定、轴线定位、工程放线的实施以及资料的整理、上报工作。同一区段遇有其他分包作业单位时,指定可供使用的测量桩、线,并办好交接手续。8、仪器管理8.1、仪器配备根
