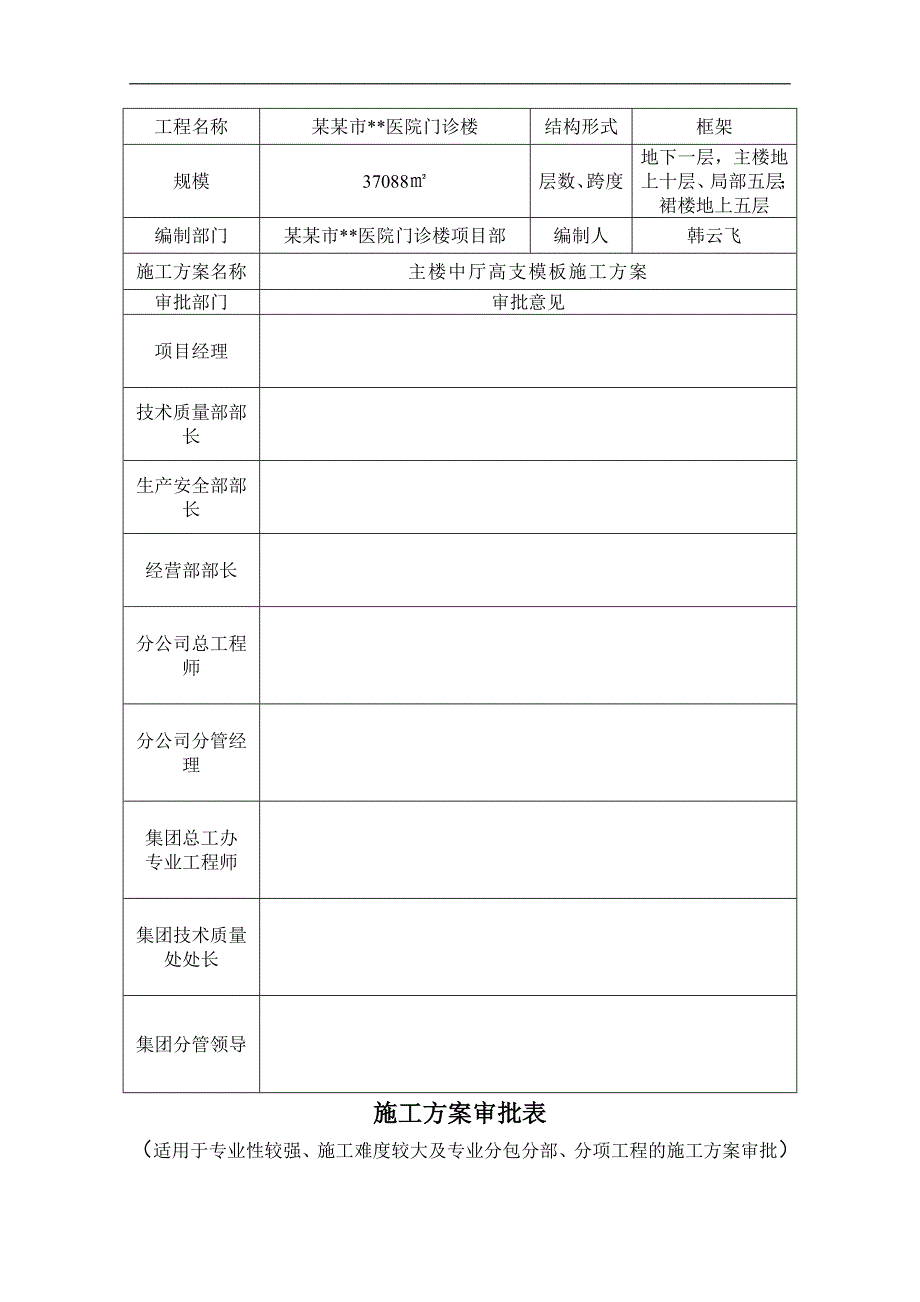

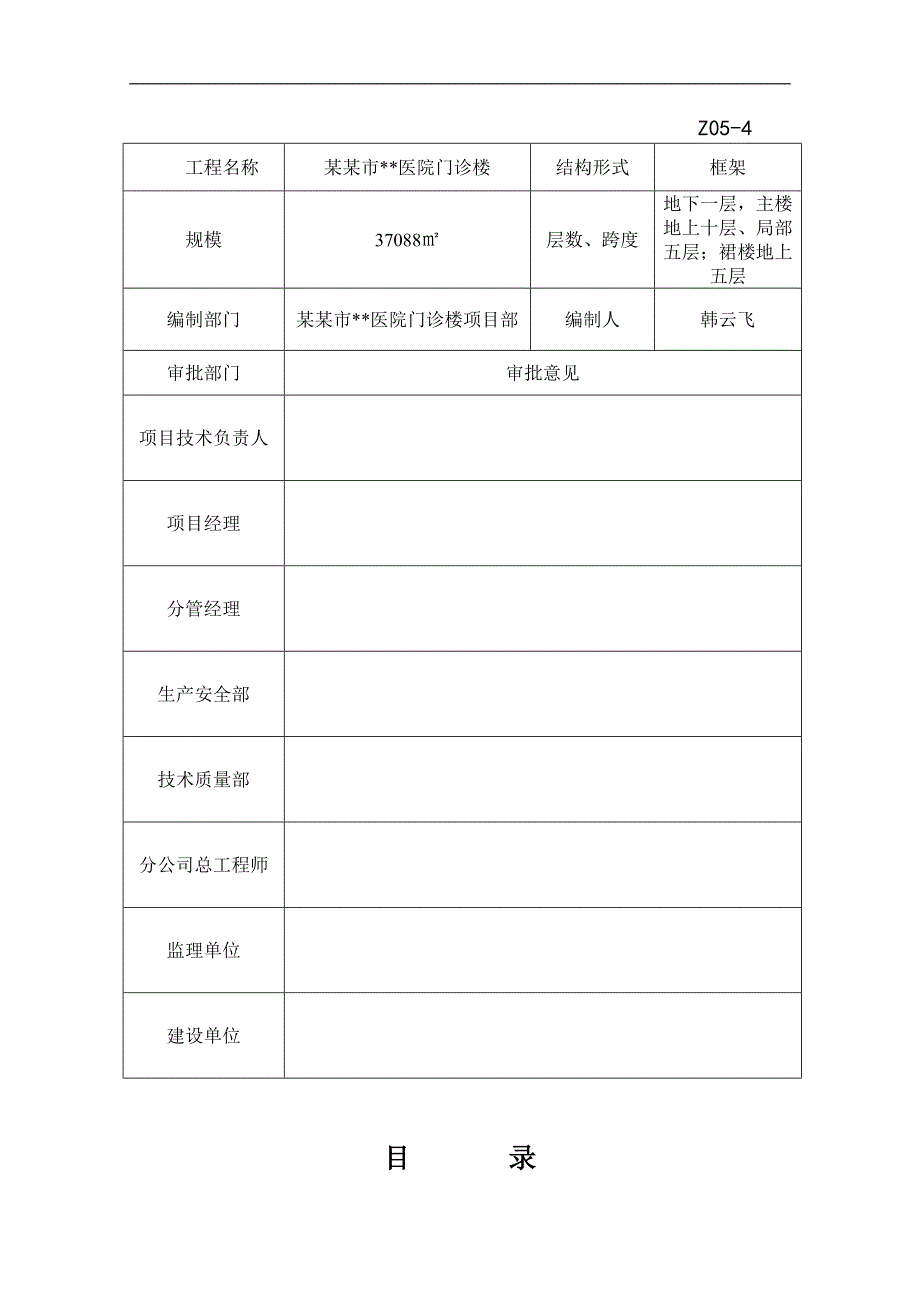

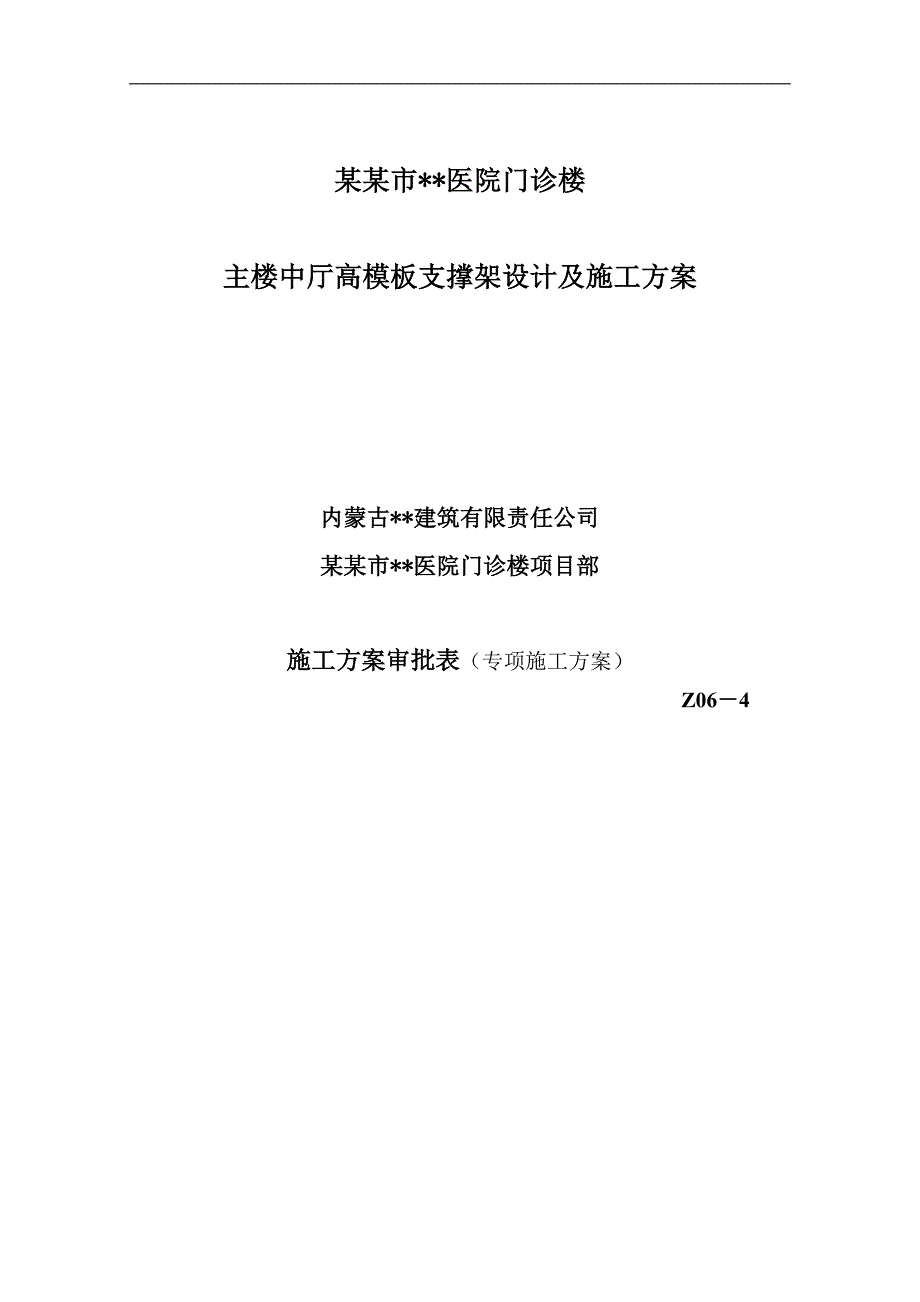

1、某某市*医院门诊楼主楼中厅高模板支撑架设计及施工方案内蒙古*建筑有限责任公司某某市*医院门诊楼项目部施工方案审批表（专项施工方案）Z064工程名称某某市*医院门诊楼结构形式框架规模37088层数、跨度地下一层，主楼地上十层、局部五层；裙楼地上五层编制部门某某市*医院门诊楼项目部编制人韩云飞施工方案名称主楼中厅高支模板施工方案审批部门审批意见项目经理技术质量部部长生产安全部部长经营部部长分公司总工程师分公司分管经理集团总工办专业工程师集团技术质量处处长集团分管领导施工方案审批表（适用于专业性较强、施工难度较大及专业分包分部、分项工程的施工方案审批） Z05-4工程名称某某市*医院门诊楼结构形式框
2、架规模37088层数、跨度地下一层，主楼地上十层、局部五层；裙楼地上五层编制部门某某市*医院门诊楼项目部编制人韩云飞审批部门审批意见项目技术负责人项目经理分管经理生产安全部技术质量部分公司总工程师监理单位建设单位目 录一、编制依据-1二、工程概况-1三、模板工程的总体布署-2四、模板支承系统的设计-3五、施工荷载-4六、模板支撑架的构造要求-4七、模板存放-4八、模板的安装与拆除-4九、模板验收-6十、混凝土强度-7十一、模板的安全要求-7十二、应急预案-8十三、模板的变形监测监控-9十四、计算结果-10附录：模板计算-11（一）500900梁木模板与支撑计算书-11（三）3501000梁侧模
3、板计算书-26（四）9180mm处120mm厚楼板模板扣件钢管支撑架计算书-40某某市*医院门诊楼主楼中厅高模板支撑架设计及施工方案一、编制依据1、某某市*医院门诊楼工程设计施工图纸2、某某市*医院门诊楼施工组织设计3、混凝土结构工程施工及验收规范3、建筑工程施工质量验收统一标准4、工程建设标准强制性条文房屋建筑部分.5、建筑施工扣件式钢管脚手架安全技术规程6、模板工程施工验收规范7、建设工程安全生产管理条例8、危险性较大的分部分项工程安全管理办法9、危险性较大的分部分项工程安全管理办法实施细则二、工程概况本工程为某某市*医院门诊楼工程：建设单位：某某市*医院。设计单位：山东省建筑设计研究院。
4、施工单位: 内蒙古*建筑有限责任公司。 监理单位: 内蒙古承兴监理有限责任公司。地勘单位: 内蒙古地矿地质工程勘察有限责任公司。建设地点位于：原某某市*医院住院楼西北侧、*医院院内。本工程地下一层，主楼地上十层，裙楼地上五层，建筑面积为37088.25，钢筋混凝土框架结构，筏板基础。需要专家论证部位是地上一层主楼中厅高大模板支撑架工程，部位为47轴/BC轴(中厅)；其中包含中厅上空一层大梁截面尺寸为500900mm、梁底净高4200mm，跨度7450mm；二层梁截面尺寸为3501000mm，跨度7450mm；梁底净高8300mm；板厚120mm，板底净高9180mm。三、模板工程的总体布署依据
5、本工程的结构特点，以及各结构构件的规格尺寸，本工程框架梁及其它梁、现浇板均采用胶合板作模，内肋均为4070的木楞，483.0钢管作为外楞。扣件式钢管满堂脚手架组成模板支撑体系。梁采用定形模板，即为定形18mm厚胶合板与内肋组钉为一体，通过钢管外肋进行组拼。梁底模板内楞垂直于梁截面设置，外楞平行于梁截面设置，梁外楞与内楞互为垂直。梁侧模内楞沿梁跨度方向设置，外楞竖向垂直设置。板内肋垂直铺于满堂模板支撑架横向水平杆上设置，内肋的上平面与满堂红模板支撑架立杆的上平面平齐，其上铺设胶合板。本工程的模板支撑架立杆全部落于地下室顶板上，地下室筏板厚为180mm。且地下室满堂架不得拆除。先在地下室筏板上将梁
6、的位置准确定位，标注好梁下及两侧支撑立杆点位，再将现浇板的支撑立杆逐一定位。先搭设梁下及两侧立杆，再进行现浇板立杆的搭设。沿梁跨度方向设置的立杆间距是现浇板在此方向支撑立杆间距的二分之一，也就是在现浇板立杆间距中间在增设一排立杆就是梁在此方向的立杆布设。四、模板支承系统的设计47轴/BC轴(中厅)框架梁、板支撑系统采用满堂扣件式钢管模板支撑架支设，根据设计图纸尺寸排列，梁立杆纵向间距La=800 mm，横向间距Lb=800mm，现浇板立杆纵向间距La= 800mm，横向间距Lb=800mm，步距h=1500mm。模板支撑架体搭设净高度9180mm。并与梁模板支撑架共同组成满堂红模板支撑架体系。
7、梁受力立杆和各构件设置表截面尺寸搭设高度梁底内楞根数梁下承重立杆根数内置螺栓排数内置螺栓间距梁两侧立杆间距沿梁跨度立杆间距沿梁跨度水平间距5009004980522300+300130080080035010009180412330+3301150800800120厚楼板9180按间距200按间距-800800为保证满堂模板支撑架的整体刚度和稳定，满堂红模板支撑架必须设置纵横双向扫地杆、水平杆、跨内满设剪刀撑。用以增加架体的刚度。梁底增设的受力立杆不可以独立设置，必须与梁两侧支撑立杆及现浇板模板支撑立杆成排成线搭设并形成满堂红模板支撑体系。梁两侧和梁下承重立杆上端设顶托，顶托外露长度不超过30
8、0mm，顶托下部设置纵横向水平钢管。五、施工荷载现浇整体模板上的施工荷载按2.5KN/计算，并以2.5KN的集中荷载进行验算，新浇砼按实际厚度计算重量。模板上堆料和施工设备需合理分散堆放，不应造成荷载过多集中，不超过1.5KN/M。六、模板支撑架的构造要求立杆与纵横向水平采用直角扣件连接。接头交错布置，两个相邻立杆接头避免出现在同步同跨内，各接头中心距主节点的距离不大于200mm。支架立杆应竖直设置，2m高度的垂直允许偏差为10mm。纵横向水平杆采用对接扣件边接，其接头交错布置，不应在同步、同跨内。相邻接头水平距离不小于50cm，各接头距主节点的距离不大于30cm。纵横向扫地杆采用直角扣件固定
9、在距底座下皮20cm处的立杆上。丝杠选用直径30mm；扣件重量达标、无裂纹，且送检必须合格，方可用于本工程。七、模板存放各类模板需按规范分类堆放整齐，存放于地面时，地面应平整坚实，叠放高度一般不超过1.6m，过高时不易稳定且操作不便。存放于楼层上时，距楼边需大于1.2m。叠放高度不超过1.2m。立放于地面时，靠架应牢固稳定，存放于楼面时，背靠的墙与柱应有一定的强度，多块模板立靠应有足够的自稳角度。八、模板的安装与拆除（一）柱模板的支设按照下图：（二）梁模板支设按照下图：支模应按规定的作业程序进行，模板未固定前不得进行下一道工序，严禁在连接件和支撑件上攀登上下，并严禁在上下同一垂直面上装拆模板。
10、支设模板时，四周应设斜撑，并应设立脚手架操作平台或移动式操作平台，不准站在拉杆，支撑杆上操作，也不准在梁底模上行走操作。支设悬挑形式的模板时，操作人员应有稳固的立足点，模板上有预留洞时，应在模板安装后将洞盖没，盖板应牢固，下钉防滑带，受力后不易滑脱，拆模后形成的临边或洞口应及时进行防护。临边处设防护栏杆，洞口或设盖板覆盖或四周设栏杆加平网。（三）、楼板模板按照下图进行支设：拆除模板时应按规定程序进行，先支的后拆，先拆承重较小部分，拆除梁支撑柱时，先从跨中开始向两端对称进行，板模板拆除应分区域逐块进行，支撑杆件要随拆随运，严禁随意抛掷，拆除后各类材料应分类码放。拆除模板作业比较危险，为防止落物伤
11、人，必须设置警戒线，且有明显标志，并设监护人员进行监护。九、模板验收模板工程安装后，由项目经理组织现场有关管理人员进行检查验收，验收内容包括：1）模板的布局和施工顺序。2）连接件、支承件的规格、质量和紧固情况。3）支承着力点和模板结构整体稳定性。4）模板轴线位置和标高。5）竖向模板的垂直度和横向模板的倾向弯曲度。6）预埋件和预埋孔洞的规格数量及固定情况。对验收结果逐项认真填写，并记录存在问题和整改后达到合格的情况，建立模板拆除和审批制度，模板拆除前应有批准手续，防止随意拆除发生事故，模板安装和拆除工作必须严格按施工方案进行，正式工作之前施工员要对班组进行安全技术交底，以确保施工过程的安全。十、
12、混凝土强度现浇整体模板拆除之前，应对照拆除的部位查阅砼强度试验报告，必须达到拆模强度时方可进行。承重结构应按不同的跨度，不同构件确定其拆模强度。本方案中的框架梁、板砼拆模强度需达到设计强度的100%方可拆除。十一、模板的安全要求登高作业时，连接件必须放在箱盒或工具袋内，严禁放在模板或脚手板上，扳手等各类工具必须系挂在身上或置放于工具袋内，不得掉落。高空作业人员严禁攀登模板或脚手架等上下，也不得在高空的墙顶、梁及其模板等上面行走。模板装拆时，上下应有人接应，模板应随装拆随转运，不得堆放在脚手板上，严禁抛掷踩撞，若中途停歇，必须把活动部件固定牢靠。装拆模板必须有稳固的操作平台，装拆过程中，除操作人员外，下面不得站人，高处作业时，操作人员应挂上安全带。模板的预留孔洞、电梯井口等处，平面洞口加盖，盖板应能承受1000N荷载，其下钉设防滑带，立面洞口设栏杆，电梯平面洞口应加设水平防护网，每10m设一道。满堂红模板支撑架立杆底部支撑结构具有支承上层荷载的能力，为合理传递荷载，立杆
