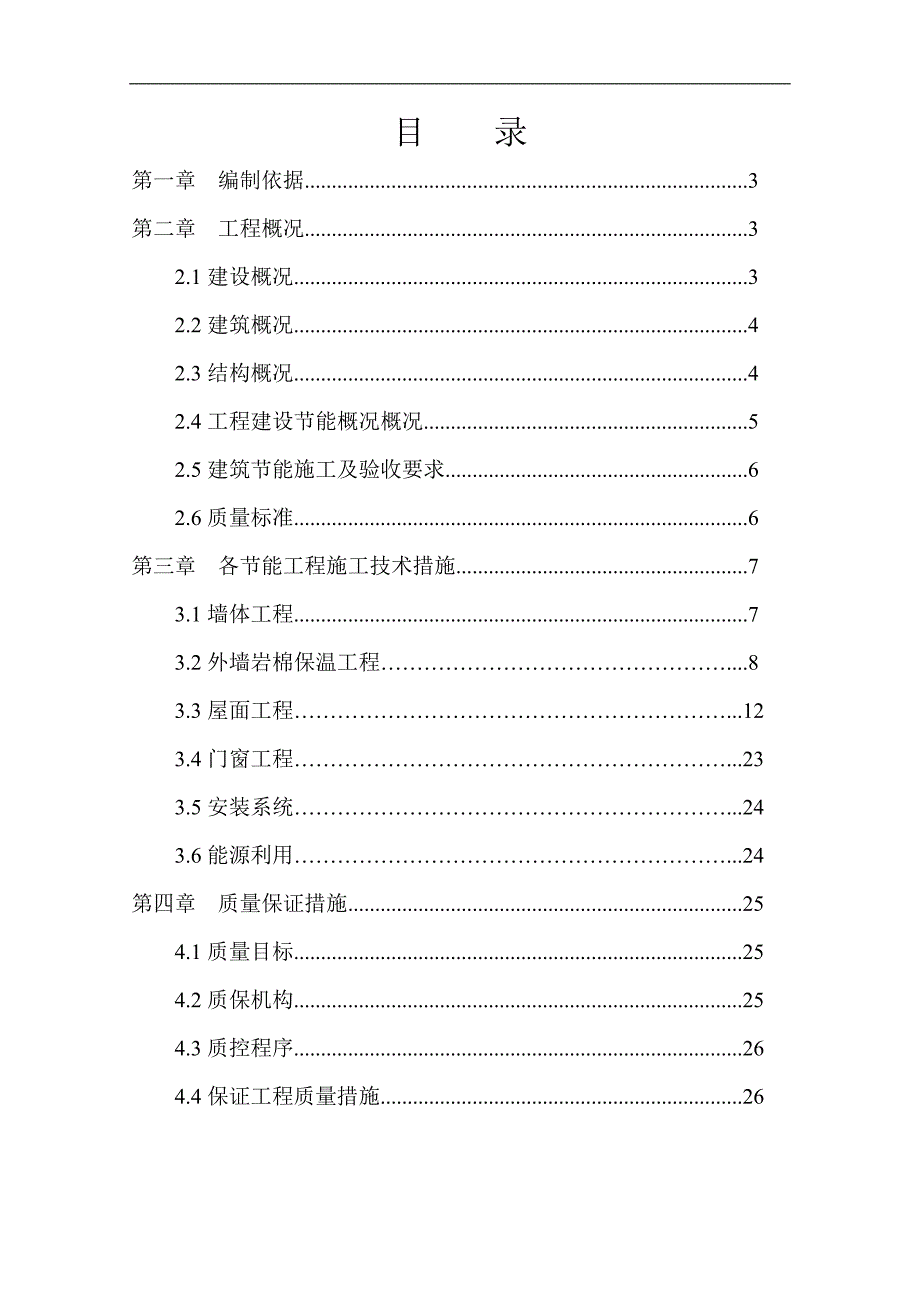

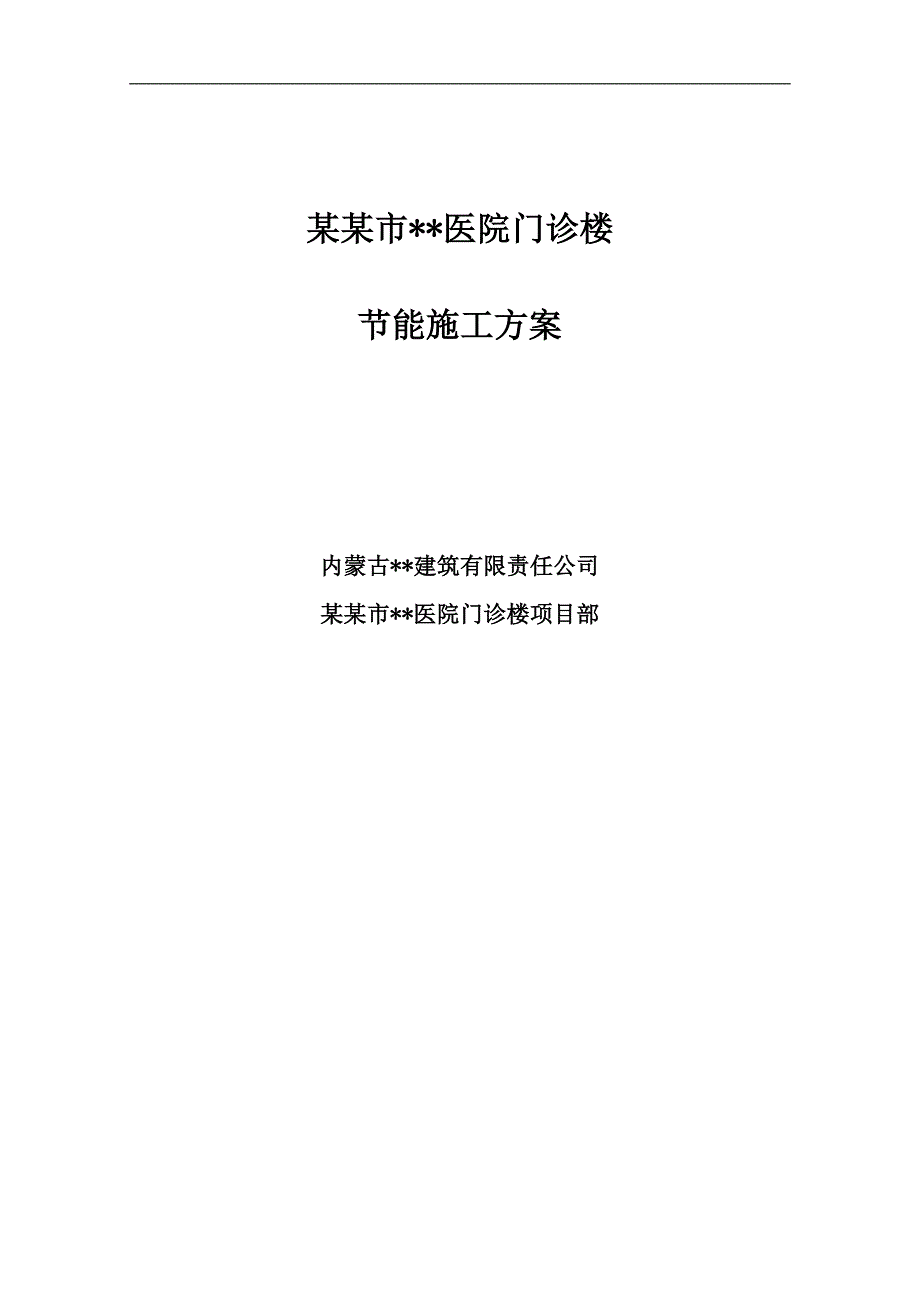

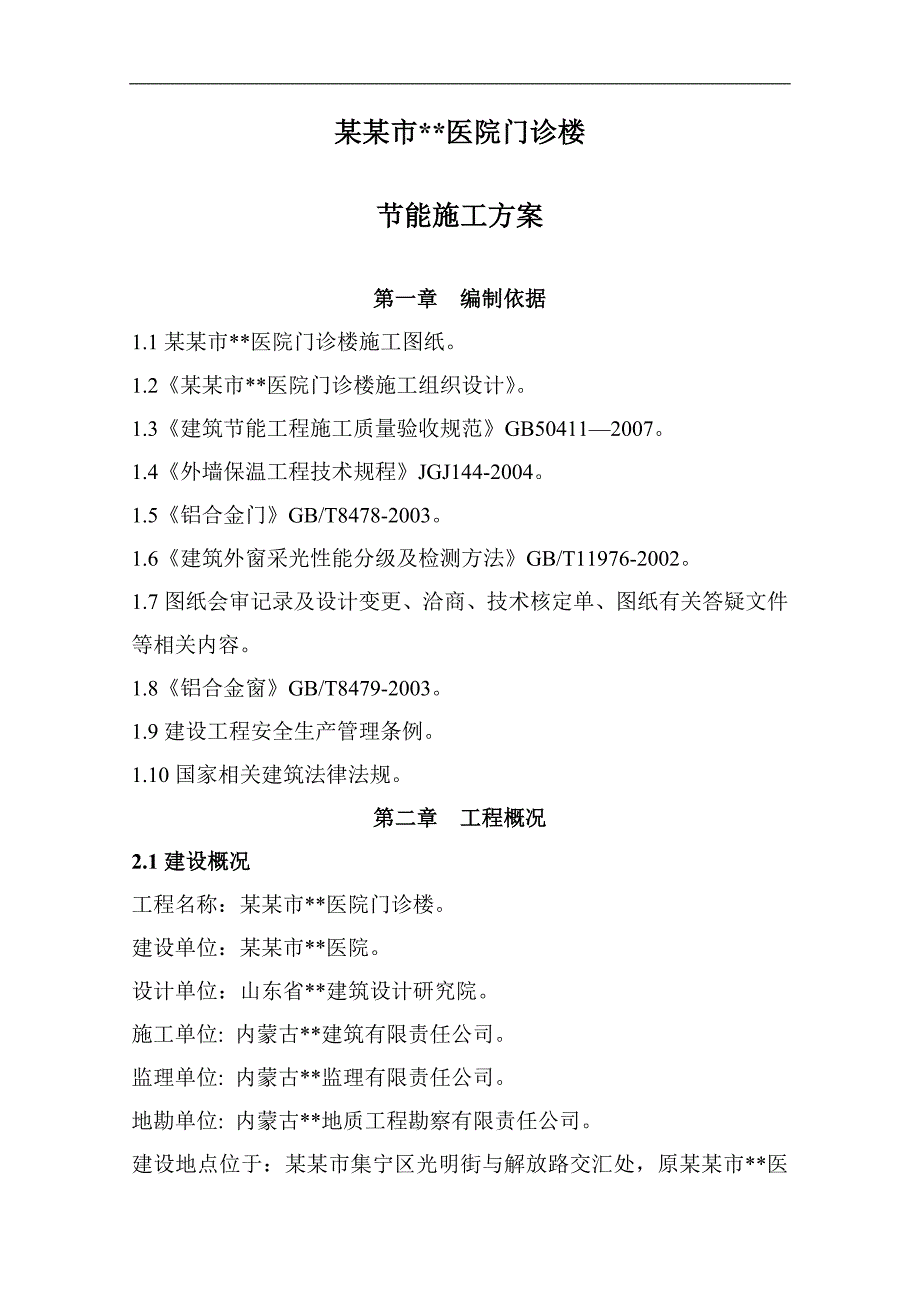

1、某某市*医院门诊楼节能施工方案内蒙古*建筑有限责任公司某某市*医院门诊楼项目部目 录第一章 编制依据.3第二章 工程概况.32.1建设概况.32.2建筑概况.42.3结构概况.42.4工程建设节能概况概况.52.5建筑节能施工及验收要求.62.6质量标准.6第三章 各节能工程施工技术措施.73.1墙体工程.73.2外墙岩棉保温工程.83.3屋面工程.123.4门窗工程.233.5安装系统.243.6能源利用.24第四章 质量保证措施.254.1质量目标.254.2质保机构.254.3质控程序.264.4保证工程质量措施.26某某市*医院门诊楼节能施工方案第一章 编制依据1.1某某市*医院门诊楼
2、施工图纸。1.2某某市*医院门诊楼施工组织设计。1.3建筑节能工程施工质量验收规范GB504112007。1.4外墙保温工程技术规程JGJ144-2004。1.5铝合金门GB/T8478-2003。1.6建筑外窗采光性能分级及检测方法GB/T11976-2002。1.7图纸会审记录及设计变更、洽商、技术核定单、图纸有关答疑文件等相关内容。1.8铝合金窗GB/T8479-2003。1.9建设工程安全生产管理条例。1.10国家相关建筑法律法规。第二章 工程概况2.1建设概况工程名称：某某市*医院门诊楼。建设单位：某某市*医院。设计单位：山东省*建筑设计研究院。施工单位: 内蒙古*建筑有限责任公司。
3、 监理单位: 内蒙古*监理有限责任公司。地勘单位: 内蒙古*地质工程勘察有限责任公司。建设地点位于：某某市集宁区光明街与解放路交汇处，原某某市*医院住院楼西北侧、*医院院内。2.2建筑概况本工程为某某市*医院门诊楼工程，0.000m相当于绝对标高1402.5m，结构形式：现浇框架结构，建筑结构安全等级为一级，基础为筏板基础，建筑等级为A级高层建筑，设计使用年限为50年。全楼分主楼和裙楼两部分，主楼和裙楼在地下一层连成一体，不设结构缝，地上以200mm抗震缝分成两个结构单元，其中A轴D轴部分为主楼，地下一层、地上十层、局部五层，建筑高度为42.75m。E轴J轴部分为裙房，地下一层、地上五层，建筑
4、高度23.25m。层高为：地下一层，地上一层5.1m；二五层为4.2m，六层十层为3.9m。门诊楼建筑总长度为：100.7m，宽度为：54.31m，总建筑面积37088.25平方米，其中地下4841.23平方米，地上32247.02平方米，建筑占地面积4743.28平方米。2.3结构概况建筑结构安全等级一级建筑等级A级高层建筑设计使用年限50年建筑抗震设防类别重点设防类（乙类）地基基础设计等级主楼乙级、附楼丙级建筑物耐火等级一级地下室防水等级一级抗震设防烈度7度，按7度计算，按8度采取抗震措施建筑抗震等级主楼一级，附楼二级结构形式框架结构基础形式筏板基础场地土类别II类2.4工程建设节能设计概
5、况本工程主要从外墙墙体、屋面构造及外窗、电气工程、给排水系统及通风空调方面考虑节能功能。（1）本工程建筑外墙采用外保温，完成后的外墙热功性能符合规范规定。计算采用天正建筑节能分析软件TBEC（内蒙古版），应用版本7.8 Build100715版。（2）本建筑体型系数：0.14，维护结构构造如下：外墙类型：5mm水泥抗裂砂浆+75mm岩棉保温板+250mm粉煤灰陶粒混凝土砌块+20mm水泥砂浆。传热系数0.41W/（m2.K）。非周边地面、周边地面类型：PVC地面C20细石混凝土+20mm环保型防水涂料+60mm岩棉保温板+C15混凝土垫层，热阻2.124W/（m2.K）。屋面类型：15mm彩色
6、广场砖+50mm厚C20细石砼保护层+高分子防水卷材隔气层+7mm沥青卷材防水+1:6水泥火山灰混凝土最薄处30厚找3%坡+100厚挤塑板保温层+高分子防水卷材隔气层+20mm水泥砂浆+120mm钢筋混凝土+20mm水泥砂浆，传热系数0.44W/（m2.K）外窗类型 断桥铝合金普通三层玻璃中空玻璃窗5mm+9A+5mm+9A+5mm 传热系数2.0W/（m2.K）。外门类型：节能外门 传热系数2.47W/（m2.K）（3）电气工程：根据设计要求的照明要求，选用节能灯具，同时在建筑使用说明书及节能标识中标示节能操作方法。屋顶电梯机房的排风设施，采用温度开关控制其启停。地下一层10KV变电所靠近负
7、荷中心，减小线路长度及其线损。选用新型节能干式变压器，采用Dyn11接线方式。设空调专用变压器，根据季节切除空调变压器合理分配单相负荷，尽量使三相负荷平衡。装设带谐波补偿电抗器的低压电力容器组补偿无功功率。采取抑制谐波的措施，根据现场实际测量的结果选择设置有源滤波器。各主要场所照度标准及LPD的确定满足建筑照明设计标准GB50034-2004的要求。（4）给排水系统：根据设计要求，采用节水型卫生洁具，同时在建筑使用说明书及节能标识中标示节能操作方法。本工程给水实行计量设计。建筑给水引入管装入户水表。每层给水单独计量。所有污水均进化粪池，病区污废水均经医院污水站处理后排入市政污水管道。生活供水机
8、组采用变频供水设备。洗手盆龙头均用感应式，蹲便器冲洗阀均用脚踏式，除卫生间地漏均用可开式密闭地漏。（5）通风空调系统：采用符合节能设计标准的设备。响应国家节能要求，建议业主选用合适的设备，尽量采用自然节能系统，降低房屋建筑使用成本。风机单位风量耗功率为0.37w/(m|/h)，均满足节能设计标准要求。本工程采用带热回收的全面新、排风通风系统。2.5建筑节能施工及验收要求（1）本着对工程质量负责的施工态度，凡属需要进场抽样送检的材料及设备等，均按照国家的要求进行见证取样送检，确保各项技术性能指标满足设计及规范要求后方可投入使用。（2）各材料设备供应商均应具备国家要求的各种证照，并经年审合格，必要
9、时，需提供特殊产品认可验证证书，如电工认证等。（3）施工过程中，严格按照集团公司设定的质量管理制度进行层层把关，班组先自检、施工管理人员复检、项目部组织检查、报监理验收（隐蔽），确保不合格的工序不进入下一工序。2.6质量标准：达到国家工程质量验评标准，确保内蒙古自治区建筑工程“草原杯”工程质量奖，争创国家建筑工程质量最高奖“鲁班奖”。 科学管理，强化“三检制”“过程控制”的制度。第三章 各节能工程施工技术措施3.1墙体施工本工程所有外墙为250厚陶粒砼空心砌块，内墙为200厚陶粒砼空心砌块；管井、排风洞处内墙体采用120mm厚陶粒砼空心砌块，除注明外，门垛尺寸均为出墙边200mm。内外墙除注明
10、外均应砌至楼板底，并挤实，不留缝隙。框架填充墙采用容重700kg/m砌块，砌块强度为2.5N/mm，导热系数 0.275 W/( .k),蓄热系数：4.487 W/( .k)。M5.0砂浆砌筑。砌块放射性限量应符合GB6566-2001标准的规定。1砌体准备 （1）根据工程量及工程进度制定砖、砌块进场计划，按砖、砌块的强度、外观、尺寸等进行验收，并抽样送检，检查项目应包括节能性能指标。 （2）水泥、清水砂等也按材料计划进场，并抽样送检。同时按施工图要求，对砂浆进行试配。 （3）砖块砌筑前1天浇水湿润，湿润程度要严格控制。 （4）清扫基层，用细石砼或高标号水泥砂浆找平，并将柱、墙砼中拉结筋清理好
11、。 （5）细审施工图，实施技术交底，并根据已有轴线，放出墙体的轴线及宽度线，在固定的结构物上标出高度，标明门、窗洞等的位置、标高。（6）外墙砌体施工时，严禁用机制红砖代替陶粒砌块。 2砌块墙施工工艺（1）立皮数杆：在房间的每个角据测好的标高设置一根。（2）排砖撂底（干摆砖）：通过墙基面试摆，使门窗之间墙长符合砌块的模数，并进行盘考虑，以便施工时少打（锯）砖，外观美观。（3）盘角：砌好撂底砖后，把大角的操作者开始盘角，按照皮数杆的砌块层盘角，每次不超过2皮，并应及时吊靠，使大角平整度和垂直符合要求。（4）挂线：砌筑1/2砖厚及以下者，单面挂二线；3/4砖及以上者，双面挂线。线要拉紧平直，每层砖均要穿线看平。（5）砌砖：砌体的水平缝砂浆饱满度不低于90%、垂直缝砂浆饱满度不低于85%，砌筑时随手将溢出灰块刮除，梁、板底填充砖必须待下部墙体砌57天并干燥后，方可用斜砌砖填充，并满塞砂浆。（6）自检：使整个砌体平整度、垂直度以及砂浆饱满度等符合要求，应经常进行自检，发现偏差，随时纠正。陶粒空心砌块墙体上严禁出现脚手眼及大的孔洞
