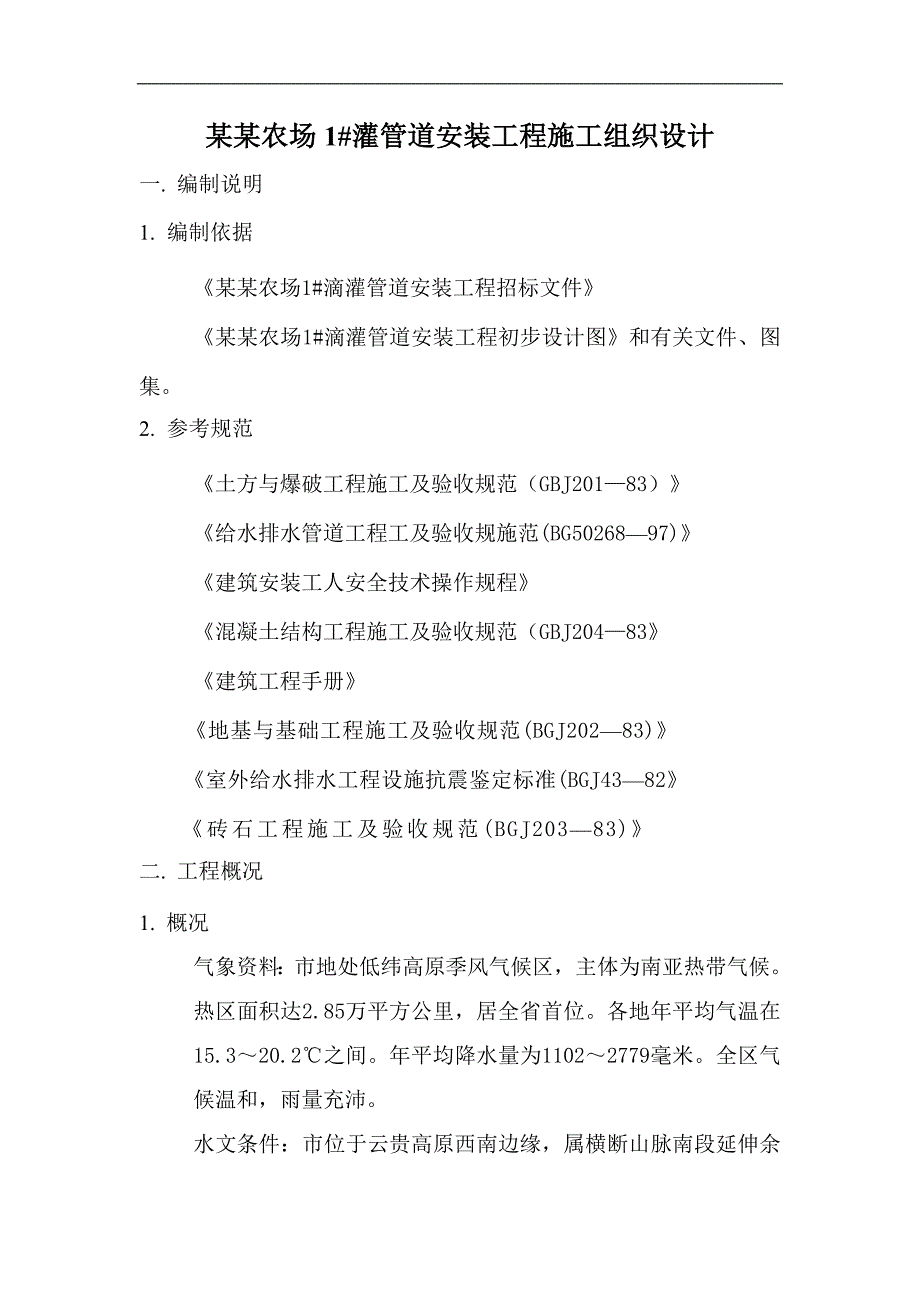

1、某某农场1#灌管道安装工程施工组织设计一. 编制说明1. 编制依据某某农场1#滴灌管道安装工程招标文件某某农场1#滴灌管道安装工程初步设计图和有关文件、图集。2. 参考规范土方与爆破工程施工及验收规范（GBJ20183）给水排水管道工程工及验收规施范(BG5026897)建筑安装工人安全技术操作规程混凝土结构工程施工及验收规范（GBJ20483建筑工程手册 地基与基础工程施工及验收规范(BGJ20283) 室外给水排水工程设施抗震鉴定标准(BGJ4382 砖石工程施工及验收规范(BGJ20383)二. 工程概况1. 概况气象资料：市地处低纬高原季风气候区，主体为南亚热带气候。热区面积达2.85

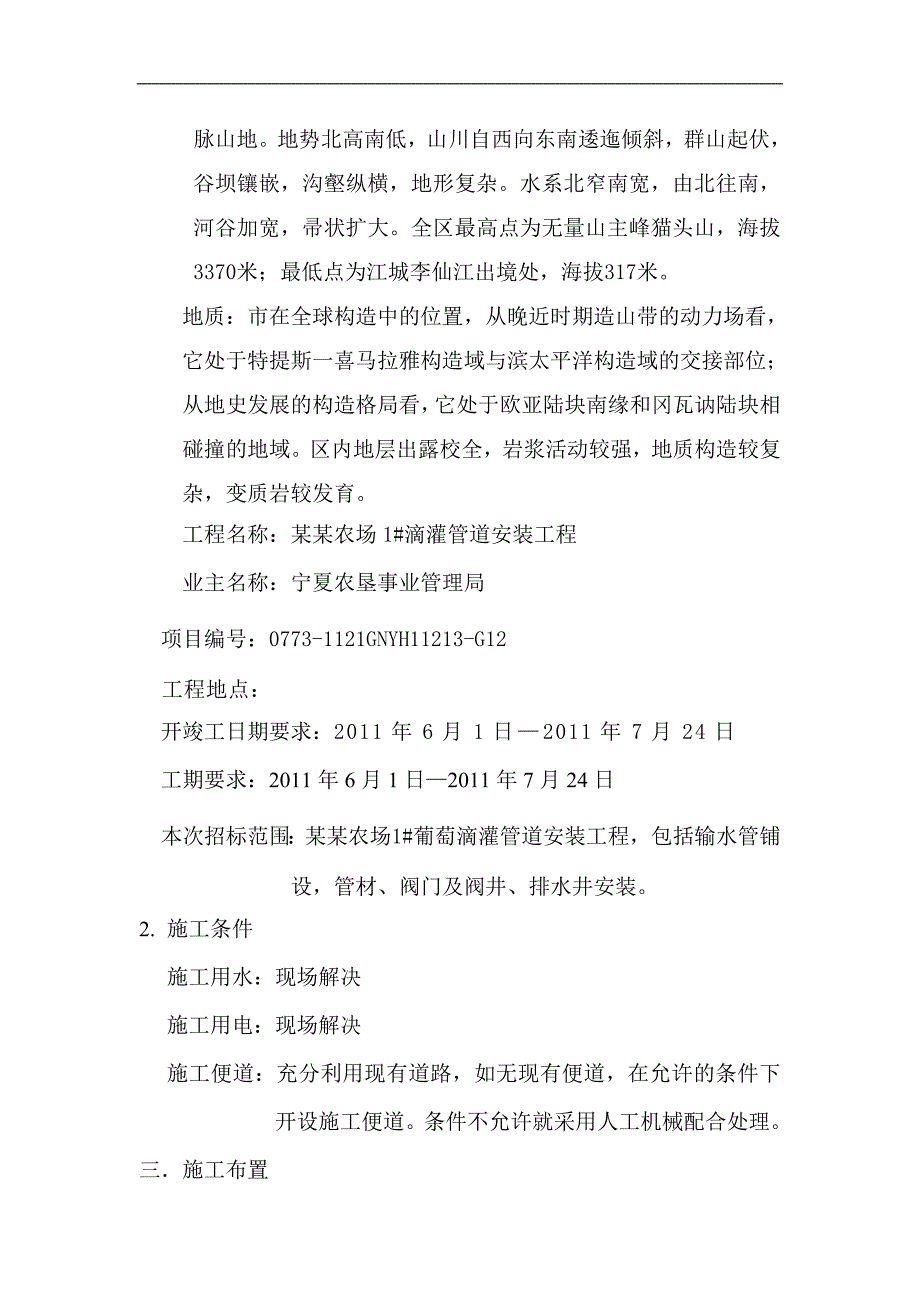

2、万平方公里，居全省首位。各地年平均气温在15.320.2之间。年平均降水量为11022779毫米。全区气候温和，雨量充沛。水文条件：市位于云贵高原西南边缘，属横断山脉南段延伸余脉山地。地势北高南低，山川自西向东南逶迤倾斜，群山起伏，谷坝镶嵌，沟壑纵横，地形复杂。水系北窄南宽，由北往南，河谷加宽，帚状扩大。全区最高点为无量山主峰猫头山，海拔3370米；最低点为江城李仙江出境处，海拔317米。 地质：市在全球构造中的位置，从晚近时期造山带的动力场看，它处于特提斯一喜马拉雅构造域与滨太平洋构造域的交接部位；从地史发展的构造格局看，它处于欧亚陆块南缘和冈瓦讷陆块相碰撞的地域。区内地层出露校全，岩浆活动

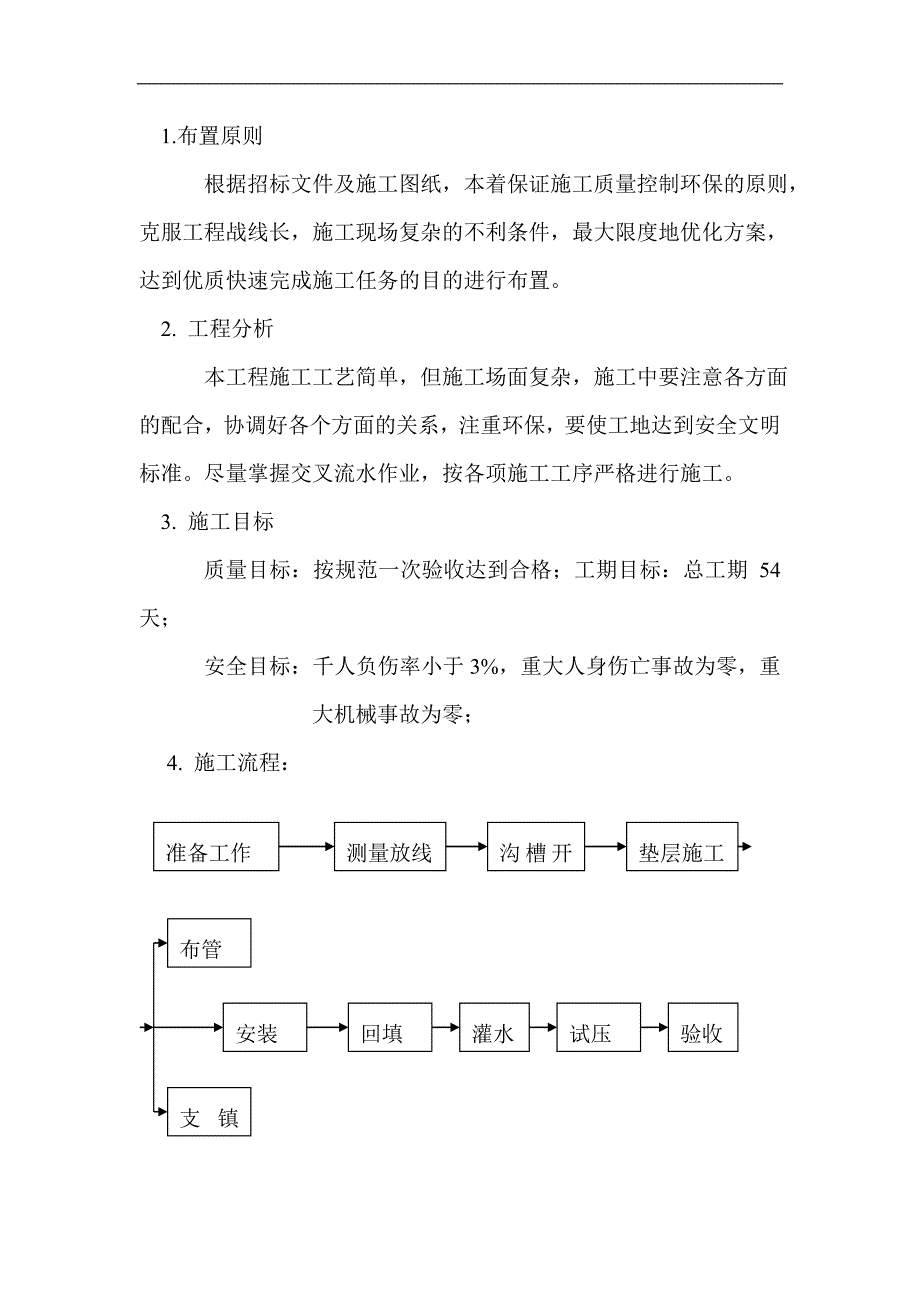

3、较强，地质构造较复杂，变质岩较发育。工程名称：某某农场1#滴灌管道安装工程业主名称：宁夏农垦事业管理局 项目编号：0773-1121GNYH11213-G12 工程地点： 开竣工日期要求：2011年6月1日2011年7月24日 工期要求：2011年6月1日2011年7月24日本次招标范围：某某农场1#葡萄滴灌管道安装工程，包括输水管铺设，管材、阀门及阀井、排水井安装。2. 施工条件施工用水：现场解决施工用电：现场解决施工便道：充分利用现有道路，如无现有便道，在允许的条件下开设施工便道。条件不允许就采用人工机械配合处理。三施工布置 1.布置原则 根据招标文件及施工图纸，本着保证施工质量控制环保的
4、原则，克服工程战线长，施工现场复杂的不利条件，最大限度地优化方案，达到优质快速完成施工任务的目的进行布置。2. 工程分析 本工程施工工艺简单，但施工场面复杂，施工中要注意各方面的配合，协调好各个方面的关系，注重环保，要使工地达到安全文明标准。尽量掌握交叉流水作业，按各项施工工序严格进行施工。 3. 施工目标 质量目标：按规范一次验收达到合格；工期目标：总工期 54 天； 安全目标：千人负伤率小于3%，重大人身伤亡事故为零，重大机械事故为零；4. 施工流程：准备工作测量放线沟槽开挖垫层施工布管安装回填灌水试压验收支镇墩 5. 组织机构配置：项目经理技术负责施工员测量员材料员安全员质检员财务员 土
5、建施工组管道安装组布管及材料组机械管理组 四各分部分项工程的施工方法1. 施工测量放线 有经验丰富的技术人员组成测量小组，建立测量设备管理制度，所有测量设备均要经过校核方可投入使用，并做好月度校验工作，建立台帐；熟悉设计图纸，和甲方，监理方做好控制点的交接工作，沿管线适当的位置设立控制点，原则上在管线的起止点和转角点必须设立控制点。根据图纸和管道的性能特点，先放出管道的中心线，并设立中心桩，在测量中的原则是：“整体测量，分段控制”。在中心桩线放出后，请业主及监理方验收测量的放线结果，验收无误后立即根据实际情况制度土方开挖的方案。2. 土方开挖工程 2.1 准备工作 在土方开挖前，需详细记录地表
6、本来特征，还应对地表及地下排水管、给水管、电缆、通讯线管等标出其详细位置和记录其尺寸。对将来可能引起争议的地段，必要时可使用相片进行记录，这些资料将做为将来恢复的依据。还需进一步向业主调查、询问有关细节，将记录交给项目监理。 项目监理可能因为想发现现有的地下设施或其它理由而要求试挖掘，试挖掘一般采用人工方式。 通过试挖，将提出一份从每个试验所获得的数据的草图或报告让项目监理审核，它将确定土地表面的类型、情况和地下深度及其它相关信息，在报告或草图被提出及项目监理同意之前，挖掘的地方不能被填埋。 2.2 一般要求 a、基槽开挖对使用时间较长的临时性挖方边坡坡度，在山坡整体稳定情况下，如地质条件良好
7、，土质较均匀，高度在lOm内的应符合表Dl规定。土的类别边坡坡度(高：宽)砂土(不包括细砂、粉砂)l：1.251：1.5一般粘土坚硬l：0.751：1硬塑1：1l：1.15碎石类土充填坚硬、硬塑性粘土充填砂土L：0.51：11：11：15 (表D1)注：使用时间较长的临时性挖方是指使用时间超一年的临时道路、临时工程的挖方。 b、边坡开挖 边坡开挖应沿等高线自上而下、分层、分段、依次进行。 c、基坑(槽)沟开挖 (1)基坑(槽)沟的开挖，应有排水措施，防止地面水流入坑、沟内，以免边坡塌方或基土被破坏。 (2)在地质条件良好，土质均匀且地下水位低于基坑(槽)或管沟底面标高时，挖方边坡可作成直立壁不
8、加支撑，但不宜超过下列规定： 密度、中密的砂土和碎石类土(充填物为砂土)-1.0m： 硬塑、可塑的粉土及粉质粘土-1.25m： 硬塑、可塑的粉土和碎石类土(充填物为粘性土)-1.5m： 坚硬的粘土-2m。 挖方深度超过上述规定时，应考虑放坡或作成直立壁加支撑。 (3)当地质条件良好，土质均匀且地下水位低于基坑(槽)沟底面标高时，挖方深度在5m以内不加支撑的边坡的最陡坡度应符合下表：土的类别边坡坡度(高：宽)坡项无恒载坡顶有恒载坡顶有动载中密的砂土1：1001：1251：150中密的碎石土(填充物为砂土)1：0751：100l：125硬塑的粉土l：067l：0751：1OO中密的碎石土(填充物为
9、粘性土)1：0501：0671：075硬塑的粉质粘土、粘土1：033l：0501：067 (4)采用机械开挖基坑(槽)和管沟时，为使不破坏基底土的结构，应在基底标高以上预留一层用人工清理。 (5)施工前必须做好地面排水工作，相邻基坑(槽)和沟开挖时，应遵循先深后浅或同时进行的施工顺序，并应及时作好基础，以防止对基土的扰动。 (6)基坑(槽)和管沟的开挖过程中，应对土质情况、地下水位和标高等的变化经常检查，作好原始记录及绘出断面图。如发现基底土质与设计不符合时，需经有关人员研究处理，并作出隐蔽工程记录。 d、挖掘材料的管理 草泥、上层土、其它地表材料和下层土分离，被剥离部分将分别贮存又被再用，剥
10、离程序可在图上标明。如果不标，需经项目监理同意。所有的回填所需的挖掘材料都应在当地贮存，并且多余的土壤应立即运走。各种被挖掘出来的不同等级的物质将分别进行处理，并尽可能保存以便回填时使用。 e、人工挖掘 当因为受条件限制接近其他服务设施或其他理由，挖掘将采用人工挖掘方式，项目监理可在任何时候禁止运用机械方式或其他设备进行挖掘。 f、地下水的控制 所有开挖不应带水作业。排水方法有：临时性排水，如水泵、截流沟、降水井、集水井等，需保持地下水位低于基础或构筑物底板30cm以上，直至施工结束。 应特别注意，严禁由于地下水浮力造成工程漂浮及破坏。 同时还应采取措施防止降低地下水位后影响周围的土地使用结构
11、、建筑物的安全。除项目监理特许外，地下管道、集水坑等临时性防水工程需远离永久性工程，临时性排水工程在停止使用后，应用项目监理许可的材料回填。 排放污水及地面水，需由项目监理征得当地人或有关部门同意。 g、支撑和防护 开挖中，应随时注意支撑，防止滑坡、塌方伤人，支撑物需等到永久回填后方可拆除。如果项目监理认为需要，继续保留。挖掘时，必须提供足够的保护性屏障及适当的警示标和旗帜。 h、场地排水 在开始有可能影响到地表及地下排水系统的挖方工作之前，须同业主查明已有管线的详细位置。 有关在施工中被迫打断或损坏的沟，需在其位置详细作记录，同时，在施工中注意保持地表面和底层的排水。 在永久性恢复以前，对于
12、开挖中损坏的均应清除，代之新沟。项目监理需查出更换的范围。新沟旧沟保持一致的标准，如口径、材料等，回填之前应通知物主到现场检查，达成一致，方可回填，竣工记录副本需移交项目监理。 23 土方施工机械的选择土方施工工程中，除对小型基坑(槽)、沟或少量零星土方采用人工开挖外，较大量土方一般均采用机械开挖。采用先进的施工方法。土方施工机械的选择应根据工程规模(开挖断面、范围和大小)、不同工程对象、地质情况、土方机械的特点(技术性能、适应性)以及施工现场条件而定。3. 管道安装工程 本工程管网选用UPVC管，以下对UPVC和PE管分别进行技术规范说明。 本部分必须遵照的现行技术规范，主要有： 给水排水标
13、准规范实施手册 工程建设质量检验评定标准大全31 UPVC管道安装 311 材料 本工程管网采用PVC管需选用国标型 312 UPVC管道基础处理的一般规定 a. 设计未规定管基形式时，管道可铺设在未经扰动的原土上，但不得铺在石块、木垫、砖垫或其它垫块上，如遇局部基础松软，应适当加固。 b.砂基础应采用不含有机杂物的粗、中砂(混合砂)，并分层洒水夯实。 c.其底为岩石、半岩石或卵石时，除设计有规定外，均应铺设厚度不小于1OCM的砂垫层。 3.1.3 管道下沟 a. 管沟清理要求 管道下沟工序应统一指挥，下沟前须将管沟内塌方、石块、积水清除。 石方段管沟，松软垫层厚度不得低于IOOMM，沟底平直
