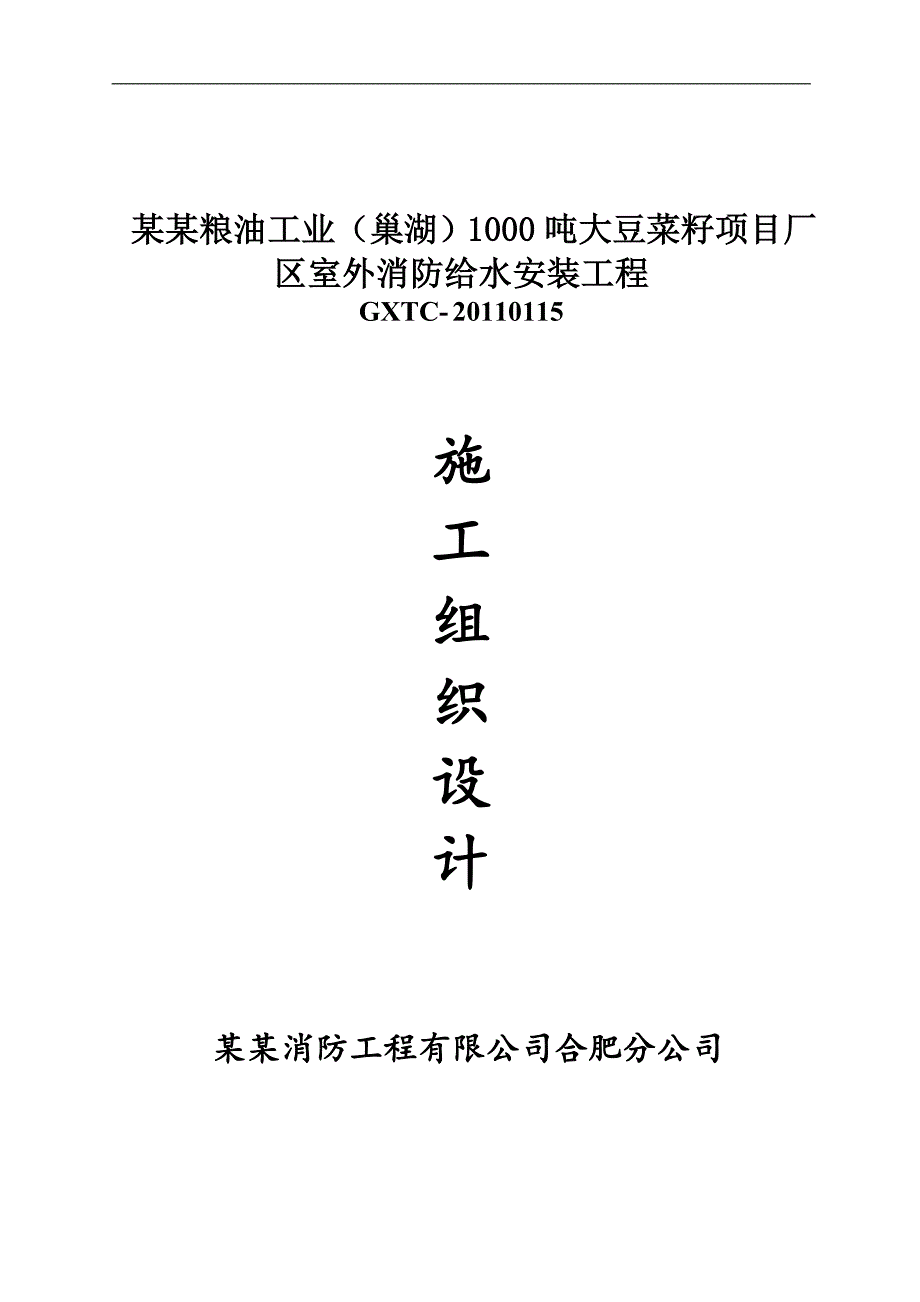

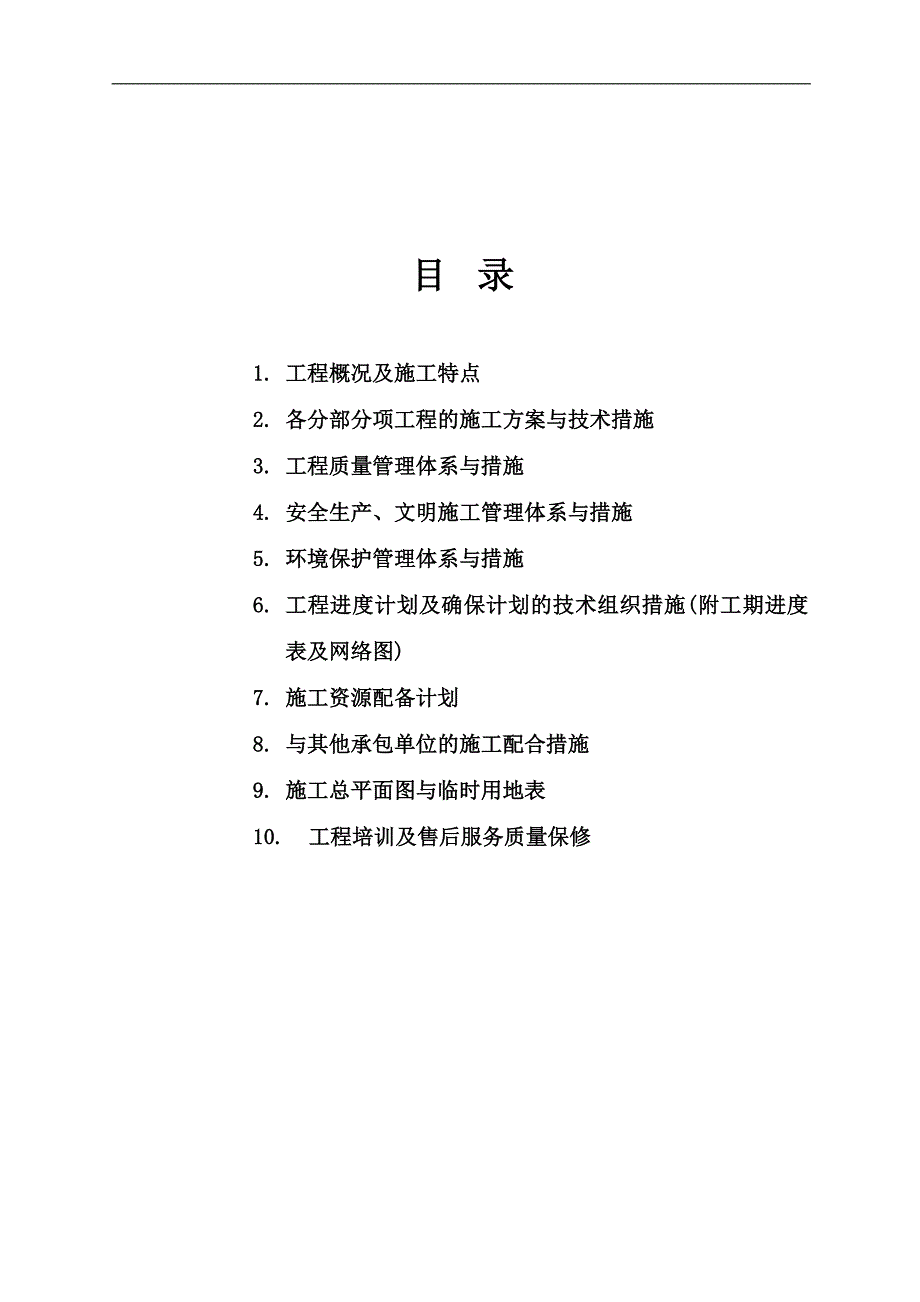

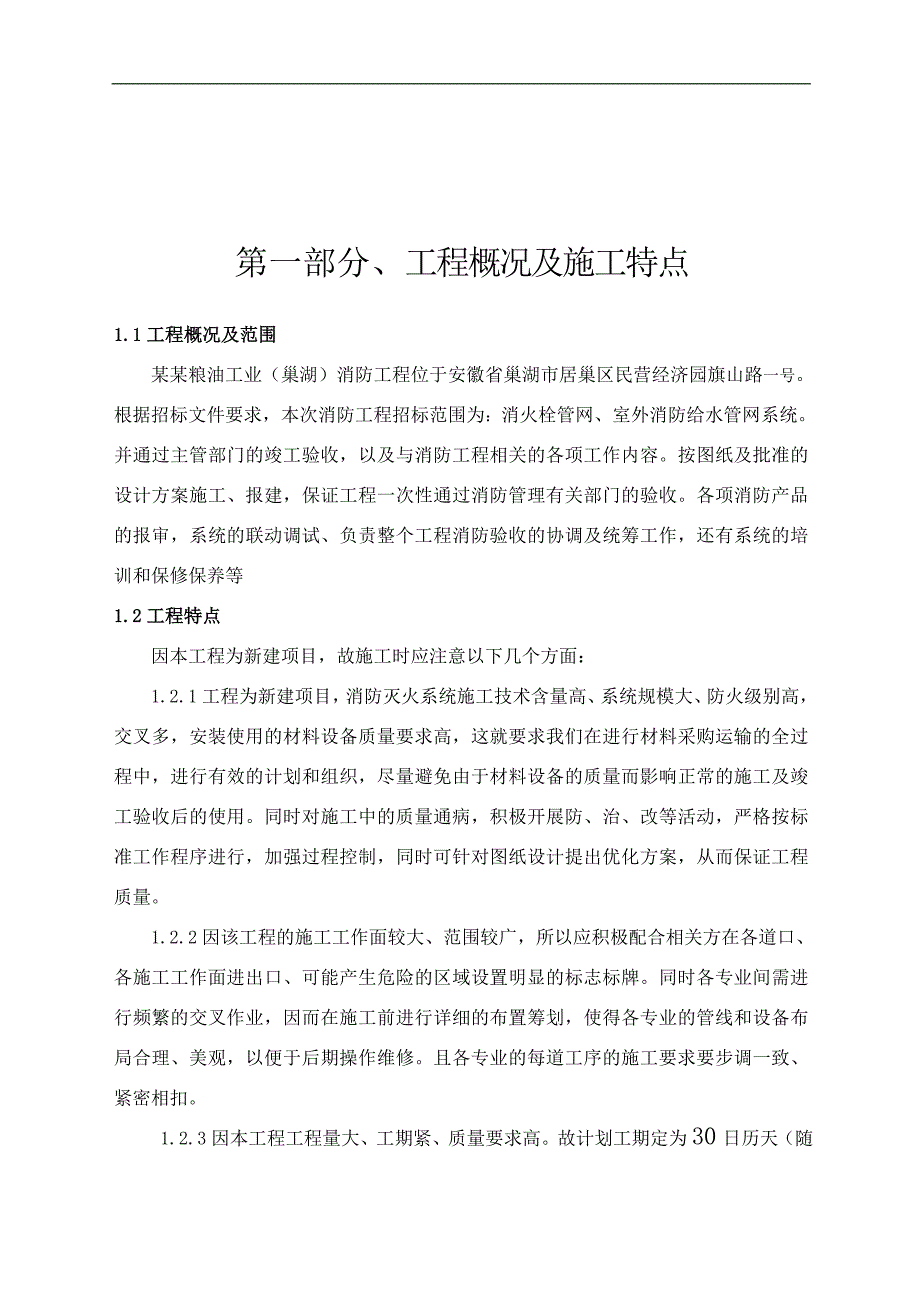

1、 某某粮油工业（巢湖）1000吨大豆菜籽项目厂区室外消防给水安装工程GXTC- 20110115施工组织 设 计 某某消防工程有限公司合肥分公司 目 录1. 工程概况及施工特点2. 各分部分项工程的施工方案与技术措施3. 工程质量管理体系与措施4. 安全生产、文明施工管理体系与措施5. 环境保护管理体系与措施6. 工程进度计划及确保计划的技术组织措施(附工期进度表及网络图)7. 施工资源配备计划8. 与其他承包单位的施工配合措施9. 施工总平面图与临时用地表10. 工程培训及售后服务质量保修第一部分、工程概况及施工特点1.1工程概况及范围某某粮油工业（巢湖）消防工程位于安徽省巢湖市居巢区民营经
2、济园旗山路一号。根据招标文件要求，本次消防工程招标范围为：消火栓管网、室外消防给水管网系统。并通过主管部门的竣工验收，以及与消防工程相关的各项工作内容。按图纸及批准的设计方案施工、报建，保证工程一次性通过消防管理有关部门的验收。各项消防产品的报审，系统的联动调试、负责整个工程消防验收的协调及统筹工作，还有系统的培训和保修保养等1.2工程特点因本工程为新建项目，故施工时应注意以下几个方面：1.2.1工程为新建项目，消防灭火系统施工技术含量高、系统规模大、防火级别高，交叉多，安装使用的材料设备质量要求高，这就要求我们在进行材料采购运输的全过程中，进行有效的计划和组织，尽量避免由于材料设备的质量而影
3、响正常的施工及竣工验收后的使用。同时对施工中的质量通病，积极开展防、治、改等活动，严格按标准工作程序进行，加强过程控制，同时可针对图纸设计提出优化方案，从而保证工程质量。1.2.2因该工程的施工工作面较大、范围较广，所以应积极配合相关方在各道口、各施工工作面进出口、可能产生危险的区域设置明显的标志标牌。同时各专业间需进行频繁的交叉作业，因而在施工前进行详细的布置筹划，使得各专业的管线和设备布局合理、美观，以便于后期操作维修。且各专业的每道工序的施工要求要步调一致、紧密相扣。 1.2.3因本工程工程量大、工期紧、质量要求高。故计划工期定为30日历天（随主体工程进展而进展，以确保满足招标文件要求）
4、。因此要求我们需保持科学严谨的态度，精心组织与施工。1.3施工条件本次招标为消防施工，进场时，业主应按约定的时间和要求完成以下工作，以满足施工条件：1.3.1提供能基本满足施工要求的场地。由业主、监理协调我单位与土建方协商确定。 1.3.2将施工所需的水、电接至施工场地的时间、地点和供应要求。业主负责协调提供供电电源及分表。我单位负责分表使用期间的保养、维护，并承担相应费用。从分表接口（包括分表）至用电设备的线路安装由我单位负责实施，安装费、线路购置费及电费由我单位按有关规定支付。业主负责协调提供水源及分水表。从分水表接口（包括分水表）至施工各用水点的管路安装、布置由我单位负责实施，其安装费、
5、管材购置费及水费由我单位按有关规定支付。1.3.3工程地质和地下管线资料的提供：业主在招标文件中未明确的本工程地下是否有旧有管线，待进住施工现场后与业主单位协调解决。1.3.4水准点与坐标控制点交验要求：我单位进场后，业主负责组织，监理单位及我单位参加，根据工程施工需要，向我单位移交施工现场已有的坐标、高程控制点。1.3.5业主单位应在条件许可的条件下尽快明确设计交底时间，以便我单位及时进行施工进场及材料准备。第二部分、分部分项工程的施工方案与技术措施21消火栓、自动喷淋系统施工程序、方法和说明及编制依据：建筑设计防火规范GB50016-2006建筑给水排水设计规范GB50013-2003建筑
6、给水排水管道工程施工及验收规范GB50268-97自动喷水灭火系统施工及验收规范GB50261-2005给水排水标准图集（S1 S2 S4）会同甲方、监理、设计及其他管线施工单位联合进行图纸会审，明确管线线路走向，对于管线线路上存在的障碍、阻隔等困难现场确定方案，确保管线顺利通行施工。而后根据图纸设计及会审意见，结合现场实际情况，精确定位管道线路走向，并对现场实际定位进行测量核对，确保管道线路的合理性。生产生活给水管埋深约0.6米，消防管埋深约0.7米，地下需敷150mm厚砂垫层。消防系统内设有消火栓灭火系统（自动喷水灭火系统），在消防箱内设置65尼龙衬胶水龙带及消防控制按钮。消火栓（自动喷淋
7、）系统采用临时高压制，系统由消防水箱、稳压水泵等组成，火灾初期时由市政供水设备灭火，然后由消火栓（自动喷淋）加压水泵供水灭火。211消火栓系统安装本工程消防给水管采用热镀锌钢管，DN80采用丝扣连接，DN100采用卡箍连接。2111消火栓系统安装流程图安装准备预制加工支管与消防箱安装干管安装及过路的特殊处理分段水压试验系统水压试验管道冲洗刷漆消防箱门及内部配件的安装放水试验。212消防管道支架的制作与安装消防管道的立管在每个区域的地坪没有做面层前，采用404角钢和M10U型管卡螺丝做承重支架，并在隐蔽工程安装记录里作详细记录。水平管道在拐弯、三通及阀门处均需设立承重支架。支架与末端设备的距离不
8、小于300mm，不大于700mm。支架距焊缝，三通处不得小于50mm。高度低于2.5m的明装支、吊架上的锐角切割修磨成R=25的圆角。支架接点焊缝要满焊、焊缝不得存在气孔、夹渣、未焊透成等各种缺陷，焊后清除药渣。膨胀螺栓不得固定在多孔砖、轻质墙等轻型砌体上、混凝土梁的底部等部位固定。U型管卡要与管子弧线紧密连接，管卡两腿平行螺栓出螺帽1-2牙。213消防管道安装213. 1立管安装21 311在安装前必须先明确立管上的消防箱布置形式，以保证以后能顺利连接；另外在安装前应明确知道每区域土建完成面的高度，以便准确预留接消防箱的叉口。若因为工期时间短，无法获得由土建单位提供的标高线，则宜采用下进水的
9、消防箱，立管叉口留高度在750800mm之间。21312根据叉口高度在墙面上画出横线，再用线坠吊在立管的位置上，在墙上弹出或画出垂直线，并根据立管卡的高度在垂直线上确定出立管卡的位置并画好横线，然后再根据所画横线和垂直线的交点安装支架。21313上好的立管要进行最后检查，保证垂直度和离墙距离，使其正面和侧面都在同一垂直线上。最后把管卡收紧。2132水平管安装本系统水平管是架空式水平管，分布在各层，安装时首先确定水平管的位置、标高、管径等，确定支架的安装位置，然后按：制安支架量裁管道上管、调直卡码固定。21321水平管安装注意事项21322地下水平管在上管前，应将各分支口堵好，防止泥沙进入管内；
10、在上主管时，要将各管口清理干净，保证管路的畅通。21323预制的管子要小心保护好，可用加装临时物件方法加以保护。21324支架应根据图纸要求或管径正确选用，其承重能力必须达到设计要求。2133管道下料施工时，要量准尺寸，对于立管的施工，由于立管的形式和高度相同，可一次批量下料加工，再运到现场安装，这样可大大加快施工进度。2134阀门安装阀门安装前，应作耐压强度试验和严密性试验。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。强度和严密性试验压力应为阀门出厂规定压力。2135消防箱安装消防箱进货时必须验证：生产厂必须具有消防设备生产许可证，消防设备本地入网证、产品合格证等有效证
11、件。消防箱体钢板为冷扎钢板，内外层油漆不得有损伤，配置要齐全。消防箱安装与墙面要平齐，箱体垂直度应小于3mm，并根据消防箱所在部位确定左开门还是右开门。在安装时，金属消火栓箱不采用气焊开孔。暗装于墙内的消火栓箱子要预先留出洞口，待墙面摸底灰前将箱体装好，要找正装平，箱子四周边框要突出墙面10-20mm。不带框的消火栓箱子，箱口与墙面平齐，箱门安好后正好突出墙面。为了控制好出墙尺寸，箱子安装前，由土建配合在箱子安装处两边贴平，以此为控制基线安装消火栓箱子。2136消火栓安装消火栓安装前应对消火栓进行抽样水压试验，确定消火栓耐压质量和严密性质量。安装要在管道试压冲洗完成后进行。消火栓安装一般要求栓
12、口朝外，并且消火栓不得在门轴侧。中心距地面高度为1.10米，距箱侧为140mm，距箱后内表面为100mm，高度偏差值应在10mm以内，且保持在同一标高上。箱内水带、喷枪要挂置整齐、无杂物，箱门开启灵活、方便，内外油漆光泽好，表面无碰损、起皮和污染现象。214管道沟槽式卡箍连接安装2141材料验收准备21411检查管材镀锌层应无起皮，脱落等缺陷。管材下料采用砂轮切割机切割，管口与管子轴线垂直。21412检查卡箍内槽，应保持光洁、无毛刺凹凸等缺陷.21413橡胶圈应粗细一致,韧性良好无伤口.21414钢管切割时保持管口与管中心线垂直,压槽前清除管口毛刺.2142沟槽式机械配管21421卡箍式配管系
13、统的安装采用专用滚槽机。21422卡箍为环管道自动定心式，卡箍环绕并压定垫圈，克服管道内部压力。卡箍内缘嵌入管道端部的环形沟槽之中，从而保证被连接的两根管道在卡箍之中固定。挠性卡箍嵌入管道时有一定间隙，管道连接后产生一定的偏角和位移。钢性卡箍直接锁紧管道无间隙，安装后不产生挠度。21423安装前先对钢管端部进行检查，清理好毛刺、滚压痕、刻划痕、残渣以及铁锈、结垢等，使密封闭胶圈位和沟槽保持光滑，以免刮伤密封胶圈和影响密封性能。垫圈的密封方式为“C”型乙丙橡胶圈，可形成三重密封。密封的原理为垫圈静态时抓住管道末端表面形成初次密封；接着卡箍锁紧时垫圈受到卡箍内空间的限制，被动压制在管道末端表面，形
14、成二次密封；三次密封为管道内流体进入“C”型圈内腔，反作用于垫圈唇边，从而使得垫圈唇边与管壁紧密配合无间隙，及管道内流体压力越大，密封性能越好。为了使密封胶圈唇部及背部，在安装过程中不致损伤，必须对密封胶圈唇部及背部涂上润滑剂，使其易于安装。将涂上油的密封胶圈先小心地套入一个钢管的管端密封位置，然后再套入另一个钢管的管端密封位置。密封胶圈套入二个钢管端密封位置后，装上卡箍、螺栓、螺母，用力矩扳手拧紧螺栓。21424螺栓及螺母为卡箍专用，螺栓颈部为方形结构，防止旋紧螺母时打滑，螺母为垫片式，安装无须另加垫片。21425本配管技术采用卡箍同时还要有与卡箍配合使用的沟槽式管件，包括弯头、变弯头、正三
