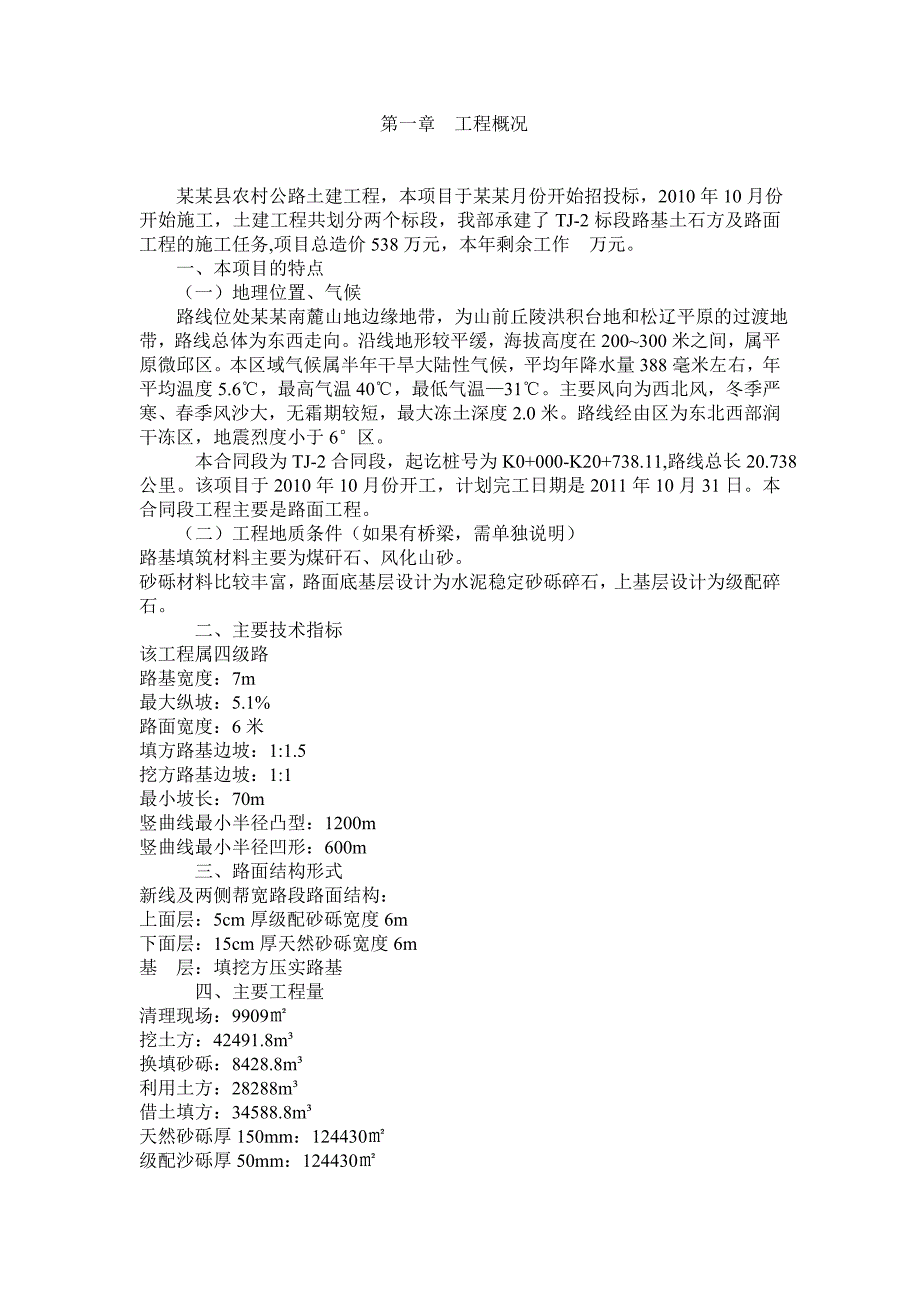

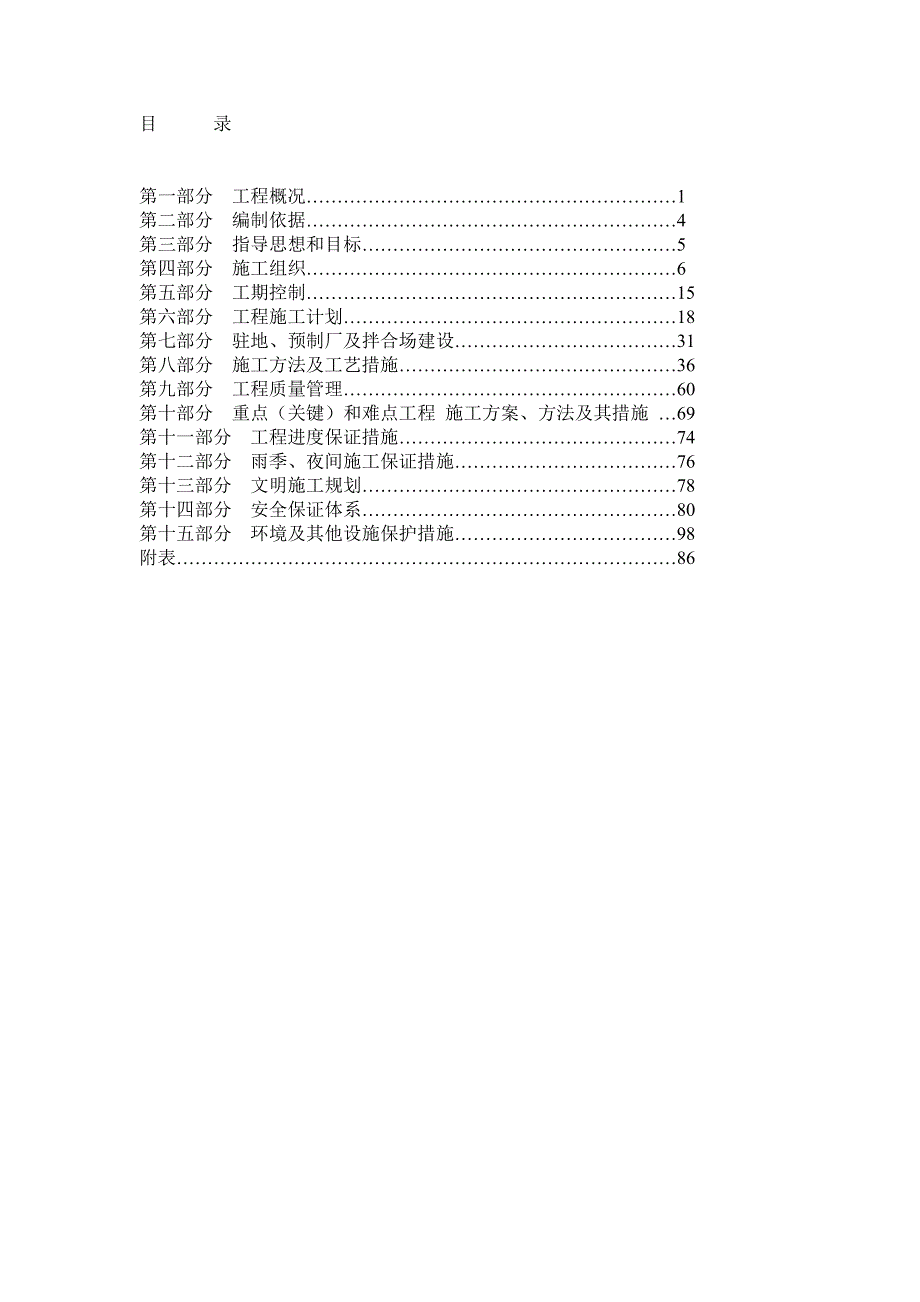

1、目 录 第一部分 工程概况1第二部分 编制依据4第三部分 指导思想和目标5第四部分 施工组织6第五部分 工期控制15第六部分 工程施工计划18第七部分 驻地、预制厂及拌合场建设31第八部分 施工方法及工艺措施36第九部分 工程质量管理60第十部分 重点（关键）和难点工程 施工方案、方法及其措施 69第十一部分 工程进度保证措施74第十二部分 雨季、夜间施工保证措施76第十三部分 文明施工规划78第十四部分 安全保证体系80第十五部分 环境及其他设施保护措施98附表86 第一章 工程概况 某某县农村公路土建工程，本项目于某某月份开始招投标，2010年10月份开始施工，土建工程共划分两个标段，我部
2、承建了TJ-2标段路基土石方及路面工程的施工任务,项目总造价538万元，本年剩余工作 万元。 一、本项目的特点 （一）地理位置、气候 路线位处某某南麓山地边缘地带，为山前丘陵洪积台地和松辽平原的过渡地带，路线总体为东西走向。沿线地形较平缓，海拔高度在200300米之间，属平原微邱区。本区域气候属半年干旱大陆性气候，平均年降水量388毫米左右，年平均温度5.6，最高气温40，最低气温31。主要风向为西北风，冬季严寒、春季风沙大，无霜期较短，最大冻土深度2.0米。路线经由区为东北西部润干冻区，地震烈度小于6区。 本合同段为TJ-2合同段，起讫桩号为K0+000-K20+738.11,路线总长20.
3、738公里。该项目于2010年10月份开工，计划完工日期是2011年10月31日。本合同段工程主要是路面工程。 （二）工程地质条件（如果有桥梁，需单独说明）路基填筑材料主要为煤矸石、风化山砂。砂砾材料比较丰富，路面底基层设计为水泥稳定砂砾碎石，上基层设计为级配碎石。 二、主要技术指标该工程属四级路路基宽度：7m最大纵坡：5.1%路面宽度：6米填方路基边坡：1:1.5挖方路基边坡：1:1最小坡长：70m竖曲线最小半径凸型：1200m竖曲线最小半径凹形：600m 三、路面结构形式新线及两侧帮宽路段路面结构：上面层：5cm厚级配砂砾宽度6m下面层：15cm厚天然砂砾宽度6m基 层：填挖方压实路基 四

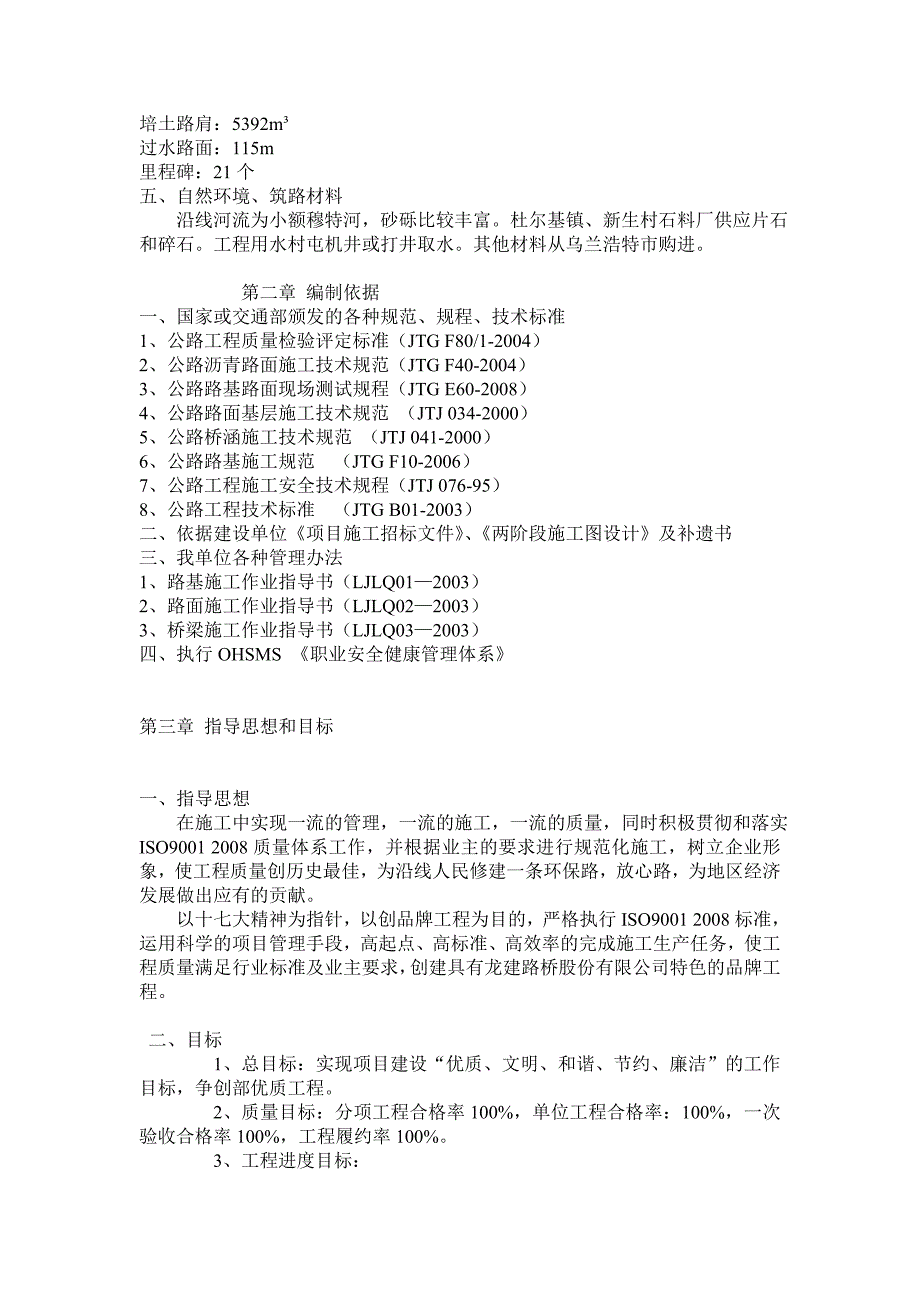

4、、主要工程量清理现场：9909挖土方：42491.8m换填砂砾：8428.8m利用土方：28288m借土填方：34588.8m天然砂砾厚150mm：124430级配沙砾厚50mm：124430培土路肩：5392m过水路面：115m里程碑：21个五、自然环境、筑路材料 沿线河流为小额穆特河，砂砾比较丰富。杜尔基镇、新生村石料厂供应片石和碎石。工程用水村屯机井或打井取水。其他材料从乌兰浩特市购进。 第二章 编制依据一、国家或交通部颁发的各种规范、规程、技术标准1、公路工程质量检验评定标准（JTG F80/1-2004）2、公路沥青路面施工技术规范（JTG F40-2004）3、公路路基路面现场测试
5、规程（JTG E60-2008）4、公路路面基层施工技术规范 （JTJ 034-2000）5、公路桥涵施工技术规范 （JTJ 041-2000）6、公路路基施工规范（JTG F10-2006）7、公路工程施工安全技术规程（JTJ 076-95）8、公路工程技术标准 （JTG B01-2003）二、依据建设单位项目施工招标文件、两阶段施工图设计及补遗书三、我单位各种管理办法 1、路基施工作业指导书（LJLQ012003）2、路面施工作业指导书（LJLQ022003）3、桥梁施工作业指导书（LJLQ032003）四、执行OHSMS 职业安全健康管理体系第三章 指导思想和目标一、指导思想 在施工中实
6、现一流的管理，一流的施工，一流的质量，同时积极贯彻和落实 ISO9001 2008质量体系工作，并根据业主的要求进行规范化施工，树立企业形象，使工程质量创历史最佳，为沿线人民修建一条环保路，放心路，为地区经济发展做出应有的贡献。以十七大精神为指针，以创品牌工程为目的，严格执行ISO9001 2008标准，运用科学的项目管理手段，高起点、高标准、高效率的完成施工生产任务，使工程质量满足行业标准及业主要求，创建具有龙建路桥股份有限公司特色的品牌工程。 二、目标 1、总目标：实现项目建设“优质、文明、和谐、节约、廉洁”的工作目标，争创部优质工程。 2、质量目标：分项工程合格率100%，单位工程合格率
7、：100%，一次验收合格率100%，工程履约率100%。 3、工程进度目标： 总体工期：2010年10月31日完成全部路面工程，确保提前1年交工。 4、效益目标：创最佳经济效益。 5、安全目标：施工生产无安全生产责任事故，无火灾责任事故，无重大机械责任事故，无重大交通责任事故，年度死亡率控制在零；年度重伤率控制在零，创安全标准工地。 6、环保目标： 1）污染物排放达到国家规定标准 2）能耗和物耗控制在指标内 3）提高全员的环境意识，施工过程中保护生态环境 4）建筑施工场地噪声符合GB12523-1990国家标准第四章 施工组织 根据集同指挥部2010年整体施工安排，结合本项目实际特点，各分项工
8、程平行、流水施工，集同项目总体工期控制在2011年10月31日，我部计划在2010年内完成全部的路面工程，确保工程提前一年交工。一、项目组织机构实行项目法管理模式，建立高效精干、业务系统化的项目经理部，配备有经验的项目经理、总工程师、副经理及试验检测负责人。项目经理项目副经理项目副经理项目总工项目副经理工程质检部安全部机务物资部试验室财务室后勤部综合办拌合站防护施工队垫层施工队基层底基层施工队面层施工队1、 项目经理部组织机构图二、工程质量管理组织机构1、工程质量管理组织机构成立以项目经理为首，项目总工主抓的，各职能部门参加的质量管理组织机构。项目总工项目经理工程质检部试 验 室各 工 区拌和
9、站内 业 组测 量 组2、职责分工： 项目总工：负责全标段的技术及质量管理工作，对施工过程质量进行总体控制，负责不合格产品的处理。 工程质检部部长：主管分项工程工序的施工质量，负责对轻微和一般不合格品的处置，以及材料和各工序的质量检、试验管理工作。 试验室：对工程的自检工作进行按规定方法及频率开展质检工作。 内业组：对内业、外业自检数据进行整理，负责对材料和各道工序的检、试验工作，同时负责原始记录的整理归档工作。测量组：负责全线的测量放样和对已完工序的高程、宽度、厚度等自检测量，并对原始数据进行整理归档。 拌和站：负责对混合料配合比和拌和质量的控制。 3、工地试验室建设 按投标文件所需仪器已全
10、部进场，并已标定，能够独立准确完成施工生产中各项原材料试验、配合比组成设计和各道工序的检测、验收工作。机械设备配备表 (满足合同履约条件）90kw以内履带式推土机311.140.6m3履带式单斗挖掘机219.842.0m3履带式单斗挖掘机541.153.0m3轮胎式装载机241.36120kw以内平地机408.0575kw以内履带式拖拉机161.23120kw以内履带式拖拉机300.4468t光轮压路机107.571012t光轮压路机146.871215t光轮压路机164.320.6t手扶式振动碾38.10电动混凝土真空吸水机组24.43电动混凝土切缝机81.23250L以内强制式混凝土搅拌机
11、18.583t以内载货汽车57.484t以内载货汽车66.386t以内自卸汽车138.424000L以内洒水汽车219.166000L以内洒水汽车257.90测量试验仪器配备表（满足合同履约条件）经纬仪J2台1已检定水准仪NA28台4已检定水准仪NA24台2已检定经纬仪J2台1水准仪NA28台2水准仪NA24台2主要材料需求计划表中（粗）砂(1)m3899122.260119.278砂砾m3902186.724184.875砂砾(1)m390295817.33371046.35523822.291黏土m39111165.7831131.828砾石（2cm）(1)m39214036.659399
12、6.692砾石（4cm）(1)m39221614.9151598.926片石(1)m3931358.708358.708碎石（2cm）m39510.935碎石（2cm）(1)m3951-0.002-0.002碎石（4cm）m3952128.664127.390碎石（4cm）(1)m39520.5320.527碎石（8cm）m39541.078碎石（8cm）(1)m39540.0010.001砂(1)m38972688.5592622.984中（粗）砂m389973.70670.609第五章施工进度保证措施5.1 施工进度总体安排计划开日期：2005 年 月 日计划竣工日期：2005 年 月 日总日历天数：70 天5.2 施工进度横道图施工进度横道图详见附图。工程建设项目的进度控制是指对工程项目各建设阶段的工作内容、工作程序、持续时间和逻辑关系编制计划，将该计划付诸实施，在实施过程中经常检查实际进度是否按计划要求进行，对出现的偏差分析原因，采取补救措施或调整、修改原计划，直至工程竣工，交付使用。进度控制的最终目标是确保进度目标的实现。工程建设监理所进行的进度控制是指为使项目按计划要求的时间动用而开展的有关监督管理活动。监理工程师实施
