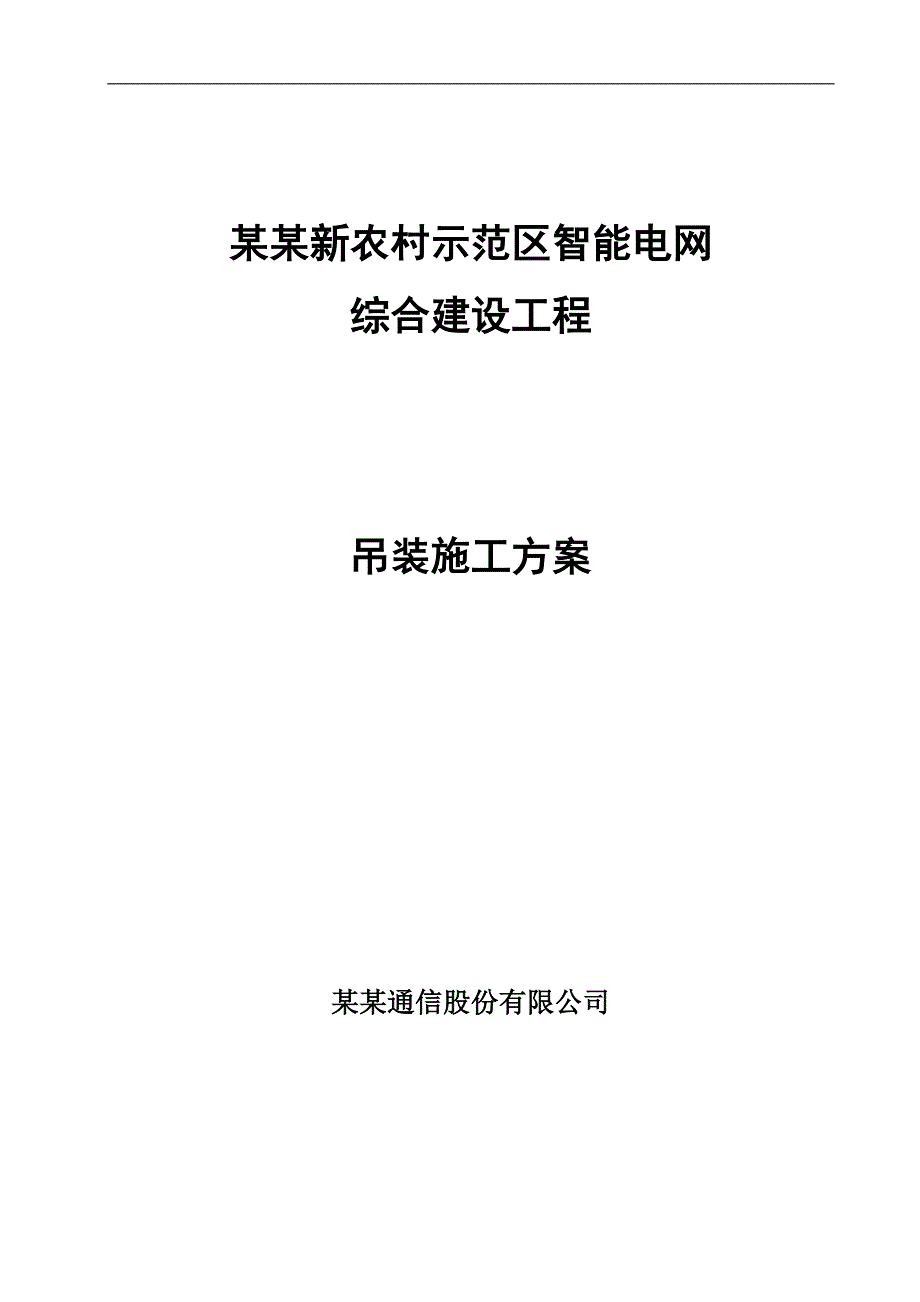

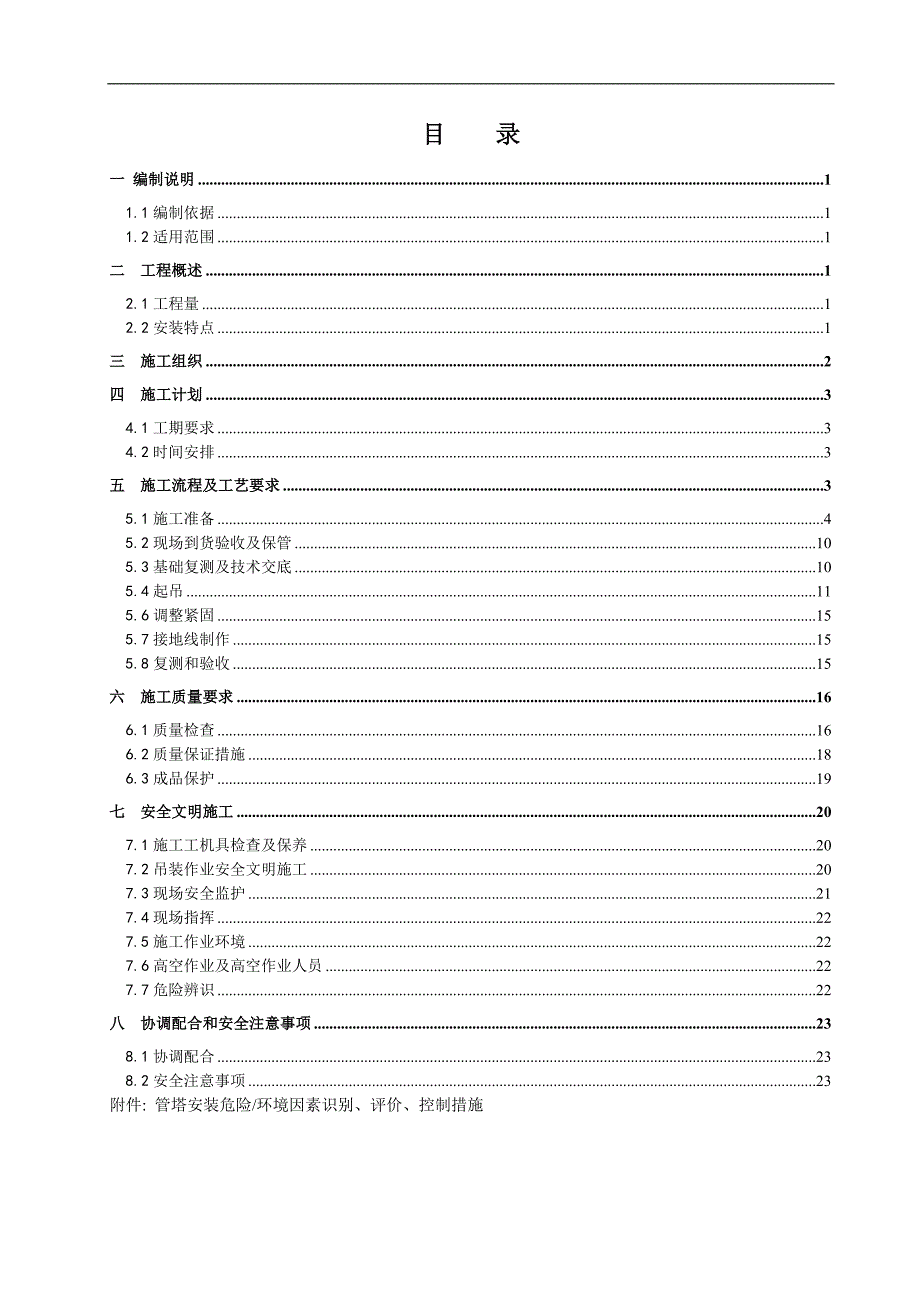

1、某某新农村示范区智能电网综合建设工程吊装施工方案某某通信股份有限公司目 录一 编制说明11.1编制依据11.2适用范围1二 工程概述12.1工程量12.2安装特点1三 施工组织2四 施工计划34.1工期要求34.2时间安排3五 施工流程及工艺要求35.1施工准备45.2现场到货验收及保管105.3基础复测及技术交底105.4起吊115.6调整紧固155.7接地线制作155.8复测和验收15六 施工质量要求166.1质量检查166.2质量保证措施186.3成品保护19七 安全文明施工207.1施工工机具检查及保养207.2吊装作业安全文明施工207.3现场安全监护217.4现场指挥227.5施工

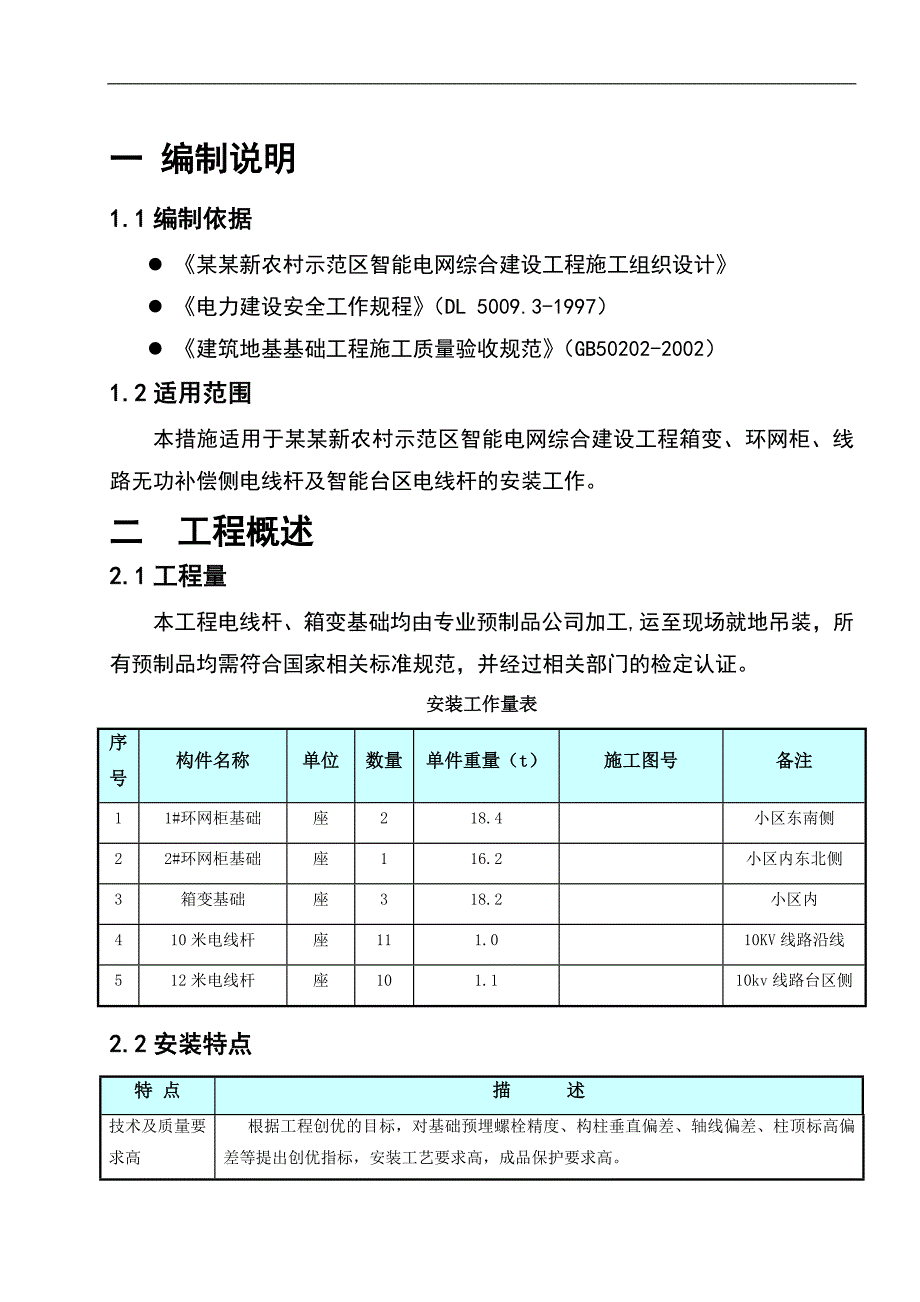

2、作业环境227.6高空作业及高空作业人员227.7危险辨识22八 协调配合和安全注意事项238.1协调配合238.2安全注意事项23附件: 管塔安装危险/环境因素识别、评价、控制措施一 编制说明1.1编制依据l 某某新农村示范区智能电网综合建设工程施工组织设计l 电力建设安全工作规程（DL 5009.3-1997）l 建筑地基基础工程施工质量验收规范（GB50202-2002）1.2适用范围本措施适用于某某新农村示范区智能电网综合建设工程箱变、环网柜、线路无功补偿侧电线杆及智能台区电线杆的安装工作。二 工程概述2.1工程量本工程电线杆、箱变基础均由专业预制品公司加工,运至现场就地吊装，所有预制
3、品均需符合国家相关标准规范，并经过相关部门的检定认证。安装工作量表序号构件名称单位数量单件重量（t）施工图号备注11#环网柜基础座218.4小区东南侧22#环网柜基础座116.2小区内东北侧3箱变基础座318.2小区内410米电线杆座111.010KV线路沿线512米电线杆座101.110kv线路台区侧2.2安装特点特 点描 述技术及质量要求高根据工程创优的目标，对基础预埋螺栓精度、构柱垂直偏差、轴线偏差、柱顶标高偏差等提出创优指标，安装工艺要求高，成品保护要求高。安装风险大吊装作业位置密集，吊装工作量大，吊件高度高，高空作业难度高；投入的人员、施工工机具多，各个工作面的协调配合复杂。根据工期
4、紧、作业强度大的实际情况，吊装需要采用30t汽车吊。措施要求细施工期间处于冬季，严寒等天气因素对施工的影响很大，这就要求现场指挥协调、安全监护工作做到严格，安全保证措施、各种应急预案要到位。 全过程全员控制，质量把关严吊装是本工程的关键工序，加工件到货检验、地面组装检验、吊装全程监控、质量验评、资料整理等需要全过程控制。我们将把吊装列为工程重点工作之一来操作，于每道工序、每个节点严格把关。三 施工组织项目部将组织构架安装施工经验丰富、业务精通的人员进行预制件及电线杆的吊装。所有施工人员在吊装前进行集中培训、相关项目的强化培训、技术交底、危险点告知。为了做到施工现场各个工序衔接有序，运作合理，特
5、将安装人员进行专业性分工，要求每个工序的负责人以身作则，用心完成好自己的本职工作。预计投入总人数约20人，具体安排如下表：构架组立人员分工表负责项目人员安排工作范围说明现场总协调周杰整体协调技术技术总负责于卓智组织技术方案编制、施工方案讨论技术专责朱玉坤技术交底、现场技术指导安全/质量专职安全员周杰现场安全负责专职质检员余建新现场质量检查吊装吊装负责人郭工提供现场吊装的技术指导起重指挥员陈永发指挥起重设备及配合人员登高作业员2人地面作业员4人机具材料组1人机具、材料保管起重司机1名负责起重机操作四 施工计划4.1工期要求根据一级网络计划总体工期要求，对吊装各项工序施工时间进行了细化，施工准备计
6、划10天（包括人员、材料、工机具及施工方案等准备工作），箱变、环网柜基础预制件正式安装计划于2014年9月28日开始，线路侧电线杆计划于2014年10月28日开始。如有变化，根据构架到货及场地情况进行适当调整。 4.2时间安排 序号吊车型号进场时间退场时间天数地点备注130t2014.9.282014.9.281陈家店搬运、吊装220t2014.10.282014.10.281谭家线主干线搬运、吊装320t2014.11.32014.11.31谭家线主干线搬运、吊装五 施工流程及工艺要求预制件及杆体配件等到达现场后应进行仔细到货清点和质量检查，在验货合格后方能开始一系列的组装和吊装工作。施工前
7、，用软质围栏将施工区域全部封闭，设警示标牌，仅留施工通道和施工机械出入口，所有进入施工现场、通道的人员和车辆进行出入登记管理，非相关人员一律不得入内扰乱安装秩序。安装流程图构件地面组装清理、保管及堆放到货验收技术交底记录施工准备吊装技术交底构架安装记录吊装前校验基础轴线划中、找平防雷接地施工吊装复测基础螺栓紧固吊装完工结束质量验评记录质量验收防腐施工5.1施工准备5.1.1 施工总平面布置各现场施工场地状况较为理想，将拼装、吊装位置选择在管塔基础附近空旷地带。基础预制件及电线杆到货及吊装前，项目部要做好各项准备工作，为到货后的验收、安装创造有利的条件，主要准备包括人力资源、安装机具、施工场地、
8、需用材料、气象联系等。5.1.2 人员准备到货前人员必须到位，需用人员见前面的人员安排表，估计共需要人员20人左右，能顺利展开工作。起重专责要求：本次配备的起重专责担任了多个线路工程线塔的吊装工作，具有丰富的经验，在吊装前和吊装过程中能够很细致监测各个吊点、各处机具的各种变化，与起重司机的沟通好，协调配合好，口哨干脆有力、指挥准确。在正式吊装前安排一次详细的吊装模拟过程，施工人员、起重司机等全部参与，全程熟悉、掌握线塔吊装。高空作业人员与地面采用对讲机进行信息沟通。5.1.3 工机具准备安装机具主要有30t汽车吊、枕木以及其它小型工机具等，详见吊装工机具表。构架吊装工机具表序号名 称详细规格单
9、位数 量备 注1全站仪/经纬仪台各12水准仪台13汽车吊30t台1租赁4汽车吊20t台1租赁5角铁桩100121500mm根206卸扣5t个47卸扣3t个48卸扣2t个49脚扣400mm付410缆风绳L=80100m，13mm钢丝绳根1011麻绳4”m10012元宝螺丝12mm个4013元宝螺丝20mm个2014枕木2.5m16cm22cm根815手锤4P把216八角锤20P把217撬棍根218鸭婆尖个5019雷公尖个2020吊带5t，L=6m对2软质圆形带21吊带3t，L=6m对2软质圆形带22吊带2t，L=3m对3软质圆形带23钢丝绳24mmm4024法兰双钩5t个6025线锤4斤个426
10、链条手拉葫芦2t、3t付各1527链条手拉葫芦5t付328活扳手36300mm把2029梅花扳手新六件组套81821mm、2427mm、3034mm等30力矩扳手300N.m套1配M12、M16、M20套筒31力矩扳手760N.m套1配M22、M24套筒32定扭矩电动扳手套2配M12、M16、M20、M22、M24套筒33U形环10t个834U形环3t、5t个各1035彩条布630m卷536帆布手套双50037太阳伞把1038全方位防冲击式安全带付3039速差自控器个1540水平安全绳16mm锦纶绳m300041攀登自锁器个155.1.4 吊车主要技术参数行驶状态外形尺寸图（单位：mm） 20
11、t汽车吊20t汽车吊外观图 吊车主要技术参数 表5-2项 目数 值备 注工作性能参数最大额定总起重量 kg30000基本臂最大起重力矩 kN.m2352最长主臂最大起重力矩 kN.m1098基本臂最大起升高度 m12.2主臂最大起升高度 m44.2不考虑吊臂变形副臂最大起升高度 m60.2工作速度单绳最大速度（主卷扬）m/min120卷筒第四层单绳最大速度（副卷扬）m/min68卷筒第二层起重臂起臂时间 s57起重臂伸出时间 s107回转速度 r/min1.6行驶参数最高行驶速度 km/h75最大爬坡度 %35最小转弯直径 m24最小离地间隙 mm280排气污染物排放值及烟度限值符合标准规定GB3847-2005 GB17691 -2005第二阶段百公里油耗 L55质量参数行驶状态自重（总质量） kg45000整车整备质量 kg44870前轴轴荷 kg19000后桥轴荷 kg26000尺寸参数外形尺寸(长宽
