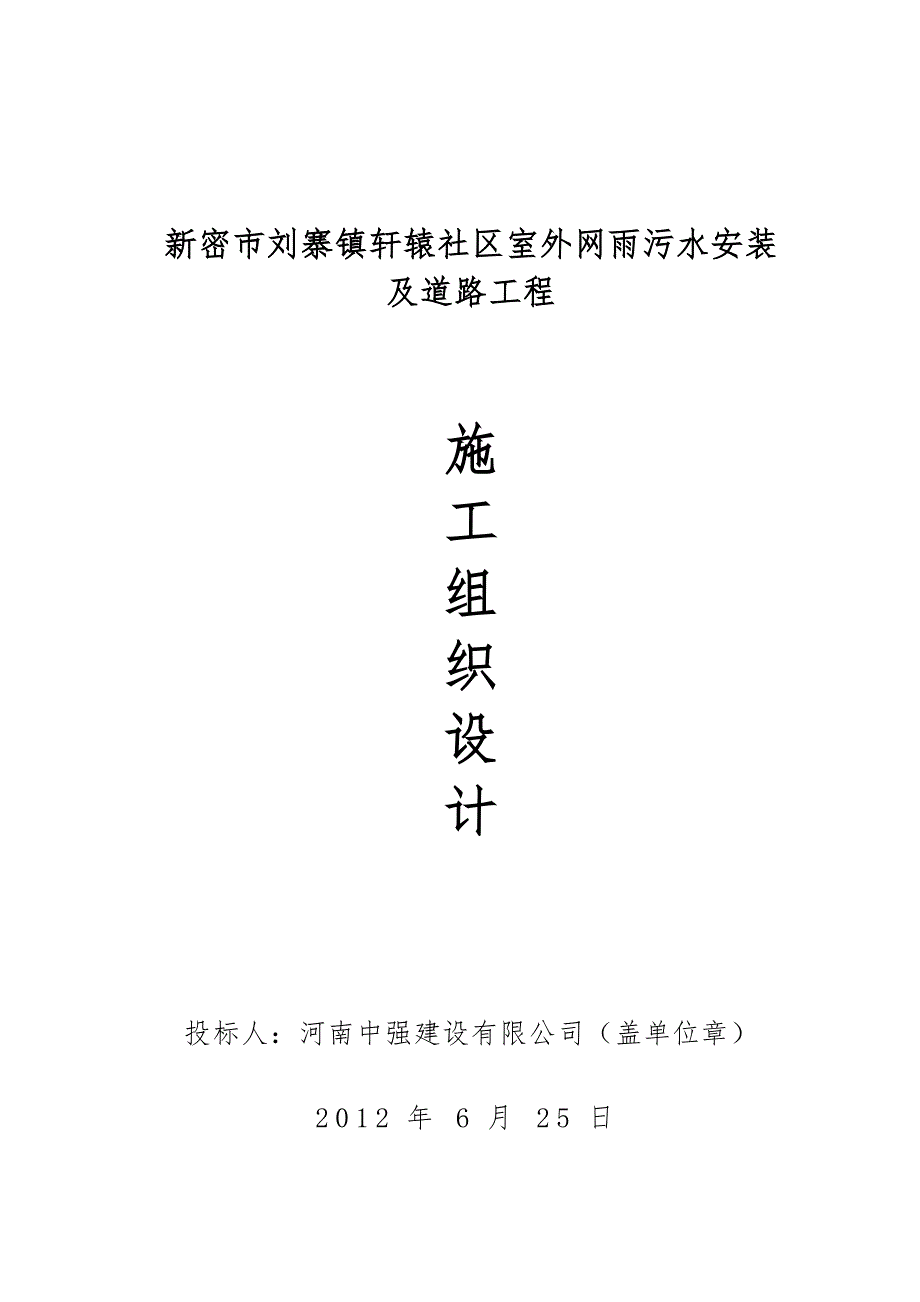

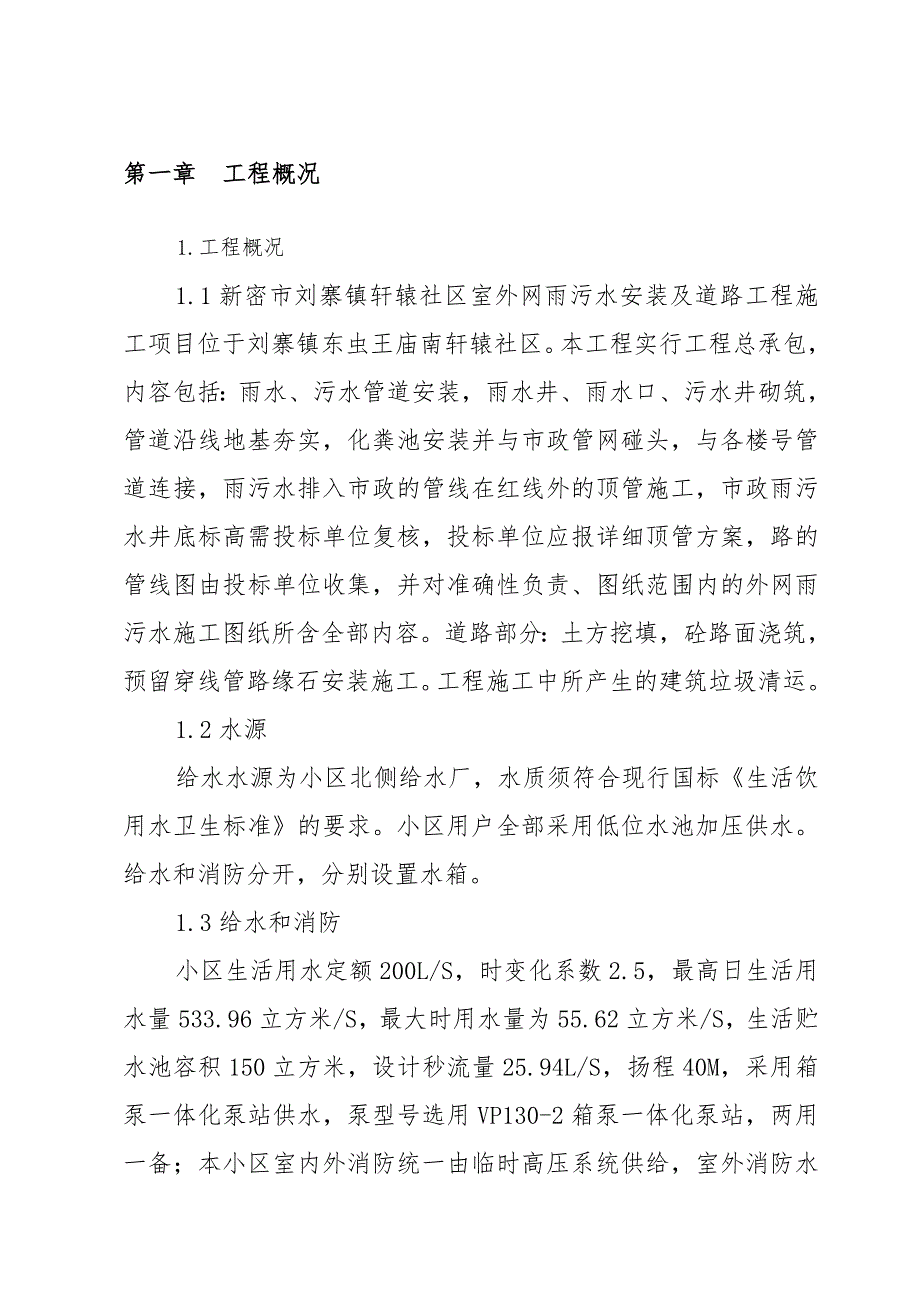

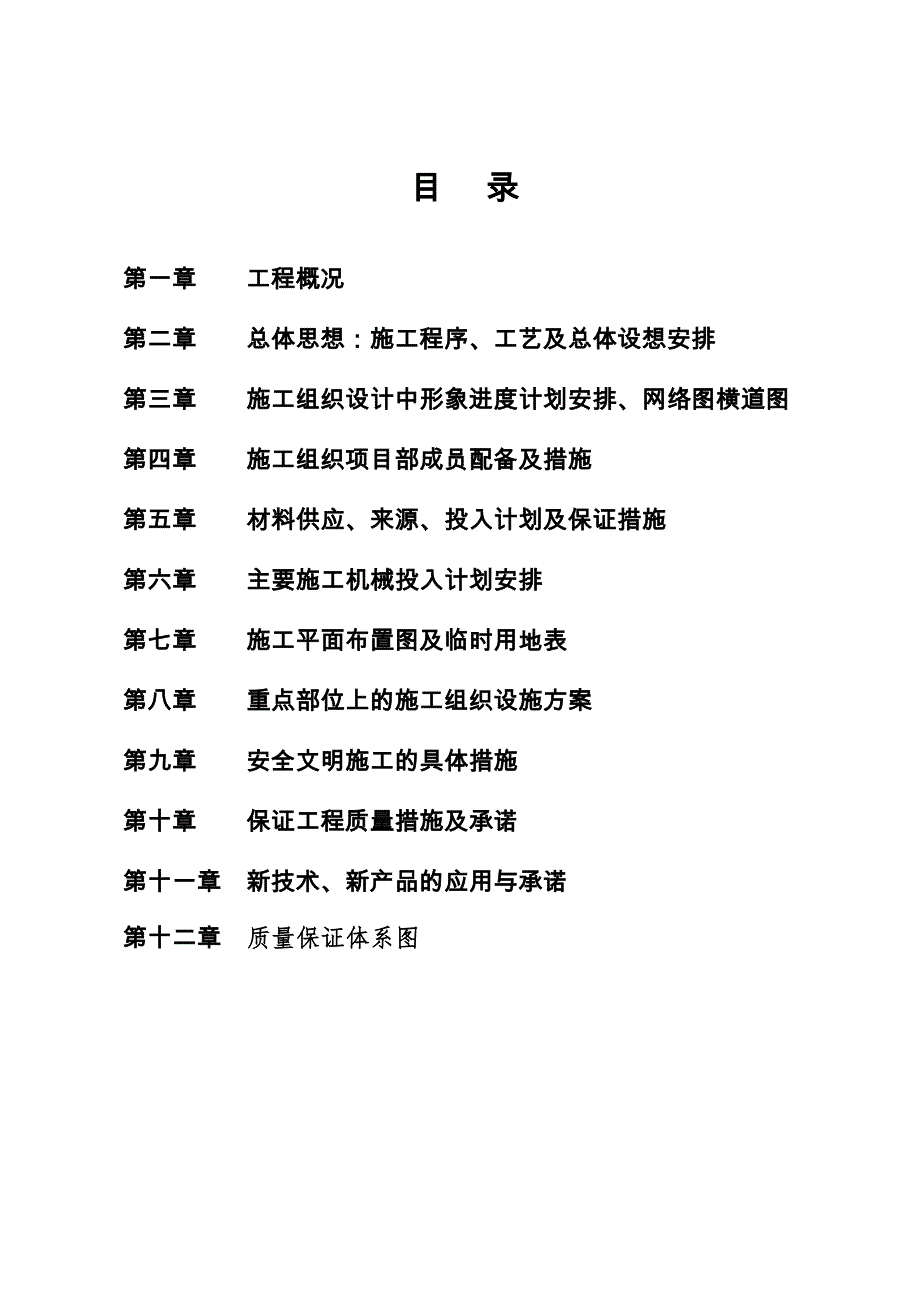

1、新密市刘寨镇轩辕社区室外网雨污水安装及道路工程施工组织设计投标人：河南中强建设有限公司（盖单位章）2012年6月25日目 录第一章 工程概况第二章 总体思想：施工程序、工艺及总体设想安排第三章 施工组织设计中形象进度计划安排、网络图横道图第四章 施工组织项目部成员配备及措施第五章 材料供应、来源、投入计划及保证措施第六章 主要施工机械投入计划安排第七章 施工平面布置图及临时用地表第八章 重点部位上的施工组织设施方案第九章 安全文明施工的具体措施第十章 保证工程质量措施及承诺第十一章 新技术、新产品的应用与承诺第十二章 质量保证体系图第一章 工程概况 1.工程概况1.1新密市刘寨镇轩辕社区室外网
2、雨污水安装及道路工程施工项目位于刘寨镇东虫王庙南轩辕社区。本工程实行工程总承包，内容包括：雨水、污水管道安装，雨水井、雨水口、污水井砌筑，管道沿线地基夯实，化粪池安装并与市政管网碰头，与各楼号管道连接，雨污水排入市政的管线在红线外的顶管施工，市政雨污水井底标高需投标单位复核，投标单位应报详细顶管方案，路的管线图由投标单位收集，并对准确性负责、图纸范围内的外网雨污水施工图纸所含全部内容。道路部分：土方挖填，砼路面浇筑，预留穿线管路缘石安装施工。工程施工中所产生的建筑垃圾清运。1.2水源给水水源为小区北侧给水厂，水质须符合现行国标生活饮用水卫生标准的要求。小区用户全部采用低位水池加压供水。给水和消
3、防分开，分别设置水箱。1.3给水和消防小区生活用水定额200L/S，时变化系数2.5，最高日生活用水量533.96立方米/S，最大时用水量为55.62立方米/S，生活贮水池容积150立方米，设计秒流量25.94L/S，扬程40M，采用箱泵一体化泵站供水，泵型号选用VP130-2箱泵一体化泵站，两用一备；本小区室内外消防统一由临时高压系统供给，室外消防水量25L/S，室内消防水量15L/S，消防水池容积300立方米，消防水泵型号XBD40-60-HY，一备一用。1.4污水生活排水系统采用污废水合流制，经污水管道收集后经化粪池处理，达到排放标准后排入市政污水管道，最高日排水量：480.564ml/
4、d，污水管收集后经化粪池净化排入市政污水管道。第二章 总体思想：施工程序、工艺及总体设想安排1. 施工程序及工艺1.1总体工艺流程先土建雨、污水管道后砌筑雨水井、雨水口、污水井并配套管线；化粪池安装与市政管网碰头，与各楼号管道连接。最后做土方挖填，砼路面浇筑，预留穿线管路缘石安装。1.2雨、污水工艺流程平整场地 化粪池 雨、污水主干管 雨污水支管1.3排水管道施工工艺流程 土方开挖 管道基础施工 下管和稳管 管道连接（接口） 砌筑附属构筑物 验收 土方回填雨水管道污水管道雨水井、雨水口、污水井砌筑化粪池安装与市政管网碰头与各楼号管道连接土方挖填，砼路面浇筑，预留穿线管路缘石安装2. 地面道路给
5、水 2.1室外给水管采用钢丝网骨架聚乙稀复合给水管，公称压力1.0MPa，给水管与其配件电热熔连接，与其他管材及阀件采用法兰或专用管件连接。 2.2埋地给水管随地形敷设，管中心埋深0.8m，与其他管道冲突时，应按有关规范及规定进行现场调整，局部抬高或降低给水管标高，且最小埋深不小于0.4m，最大埋深不宜大于1.2m。道路下埋深小于0.7m时加大两号钢套管保护；给水管敷设在污水管下方时，采用钢套管保护 ，铜套管伸出交叉管的长度，每端不得小于3米。钢套管的两端采用聚硫密封胶防水材料密封。钢套管应采取防腐措施；采用环氧煤沥青涂料防腐，一层底漆、二层面漆，见给水排水管道工程施工及验收规范（GB5026
6、8-2008）5.4节。 2.3给水管引入小区后给水干管上各设置钢筋混凝土水表井一座，水表后设置倒流防止器，水表采用水平旋翼冷水水表，水表井施工参照国标图集05S502室外给水管道附属构筑物页136.小区内各单体建筑给水引入管上分别设置砖砌水表井，水表采用水平旋翼冷水水表。2.4各引入管上的阀门已在单体施工图中表示，室外安装的阀门均安装于阀门井中，阀门井采用地面操作砖砌立式蝶阐井。2.5按规范要求间隔一定距离设置地上式消防栓，消防栓间距按不大于120米控制，消火栓均设在路边小于2.0米处，采用SS150/80-1.0型室外地上式消火栓。 3.管材及连接方式 本工程污水排水管采用UPVC双壁波纹
7、管，橡胶密封圈承插式连接。道路下塑料排水管环刚度为8KN/ml，其余为4KN/ml。雨水管采用UPVC双壁波纹管，明沟、收水口至检查井采用DN200UPVC双壁波纹管，所有管材符合国标。 3.1雨、污水检查井施工跌水大于1.0m的污水检查井采用盖板式竖管式砖砌跌水井，跌水方式采用直线内联，跌水高度大于0.30米小于1.0米的污水检查井采用700圆形砖砌污水检查井，检查井内应设导流槽。其余检查井收口式砖砌检查井，埋深1.5米的检查井采用DN700圆形砖砌式检查井，埋深3.0米的采用DN1000圆形砖砌式检查井，埋深大于3.0米的采用DN1250圆形砖砌式检查井。3.2化粪池选用预制式钢筋混凝土化
8、粪池，清淘期90天，型号G13-100SQF化粪池1座，如果甲方自主选用化粪器，所选用化粪器设计人数不得小于相对应的化粪器服务人数，化粪器由厂家负责核算生活污水经处理后达到国家排放标准排放，并由供货商负责指导施工。3.3管道基础管道应敷设在原状土地基或经开槽后处理回填密实的地基上，一般土质基底可铺设一层10cm中细砂基础，软土地基或槽底处在地下水位以下铺设厚度不小于0.20cm的砂砾基础。管道基础支承角为120度。 3.4管道施工3.4.1施工工艺施工准备 测量放样 沟槽开挖 基底覆砂（管道基础施工） 管道排放 接口施工 检查井施工 闭水试验 沟槽覆砂。3.5测量放样3.5.1轴线测设根据设计
9、图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。3.6标高测设将经纬仪架设在先前放样好的固定桩位上，将整条线贯通，然后在每个龙门架上用红油漆标注，再进行复测，最后用铁钉固定在轴线位置的龙门架横板上。用水准仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离、基础及管顶至铁钉的距离。根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔200m设置一个。临时水准点设置后，要统一编号，在
10、图纸上标明，经复核无误方可使用。并根据施工进度定期复测，一般每周一次。在每座检查井的位置架设坡度样架（龙门板），用来控制管道及基础的标高和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。3.7沟槽开挖在沟槽开挖前，一定要弄清有无地下管线（如电缆、管道等）后方可开挖。沟槽开挖采用机械挖土，人工配合清坡、清底，土方运至堆场, 开挖沟槽时，应严格控制基底高程，不得扰动基底原状土。如扰动150mm以内可用原状土夯实。扰动150mm以上可用3：7灰土、卵石、碎石、毛石等填充夯实，压实系数不小于0.95，沟槽槽底净宽按管外径加0.6m确实。3.8管道铺设
11、3.8.1管道的进场堆放及运输当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。UPVC塑管最高使用温度为45，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度过高。管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止 滚动和碰
12、撞。 3.8.2管道安装管道穿越道路施工时应核对管顶覆土厚度，如果覆土厚度小于700mm，应加套管，套管可采用2级钢筋混凝土承插管，套管管径应大两级。根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。待用的管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。安装由下游往上游依次进行。下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。下管用人工或起重机吊装进行。人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊
13、装时，用非金属绳索扣系住，不串心吊装。雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。在管道铺设过程中，若发现管道损坏，应将损坏的管道整根更换，重新铺设。3.8.3管道接口承插式橡胶圈柔性接口，采用承插口连接的管材接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。接口时，先将承口内壁清理干净，并在承口及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。接口方法按下述程序进行：De400mm以下管道，先由一人用棉纱绳吊住被安装管
14、道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入原管的承口至预定位置；De500mm以上管道可由2个0.5吨手板葫芦将管材拉动就位。接口合拢时，管材两端的手板葫芦同步拉动，使橡胶密封圈同步就位，不扭曲、不脱落。为防接口合拢时已排设管道轴线位置移动，采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位置使其符合要求。4.检查井施工本工程雨、污水检查井施工：管径De250的雨、污水管道上的检查井采用一次性注塑成型HMCN塑料检查井；管径DNe315的雨、污水管道上的检查井采用砖砌圆
15、形检查井；雨水口采用乙型单箅、双箅雨水口，雨水口与雨水检查井连接管道采用De200UPVC双壁波纹管。井盖均采用700重型球墨铸铁圆形井盖。必须严格按照设计图纸规定施工。砖砌检查井前应先打扫冲洗基础表面，清除杂物，并保持基础表面无积水。检查沟管稳定、方向和标高是否符合设计要求。根据设计的检查井位置和规定的尺寸做好放样和复核工作。砖材必须湿润。砖砌体M10水泥砂浆，随拌随用，而且要在砂浆初凝前用完。检查井砌筑必须满足下列要求：在基础面上铺筑砂浆后方可砌砖墙，要做到墙面垂直，边角整齐，宽度一致。砂浆厚度为10mm灰缝应饱满、平整，砌砖时夹角应对齐，上下错缝，内外搭接。每砌一层砖，用草帚适量洒水并用泥刀将砂浆刮入砖缝，不得直接浇水，以防跑浆。砌筑时应经常用角尺和托线板检查四周墙体是否成直角，墙面是否平整和垂直，砂浆厚是否均匀，若不符合要求，应随时纠正。若井整体为半
