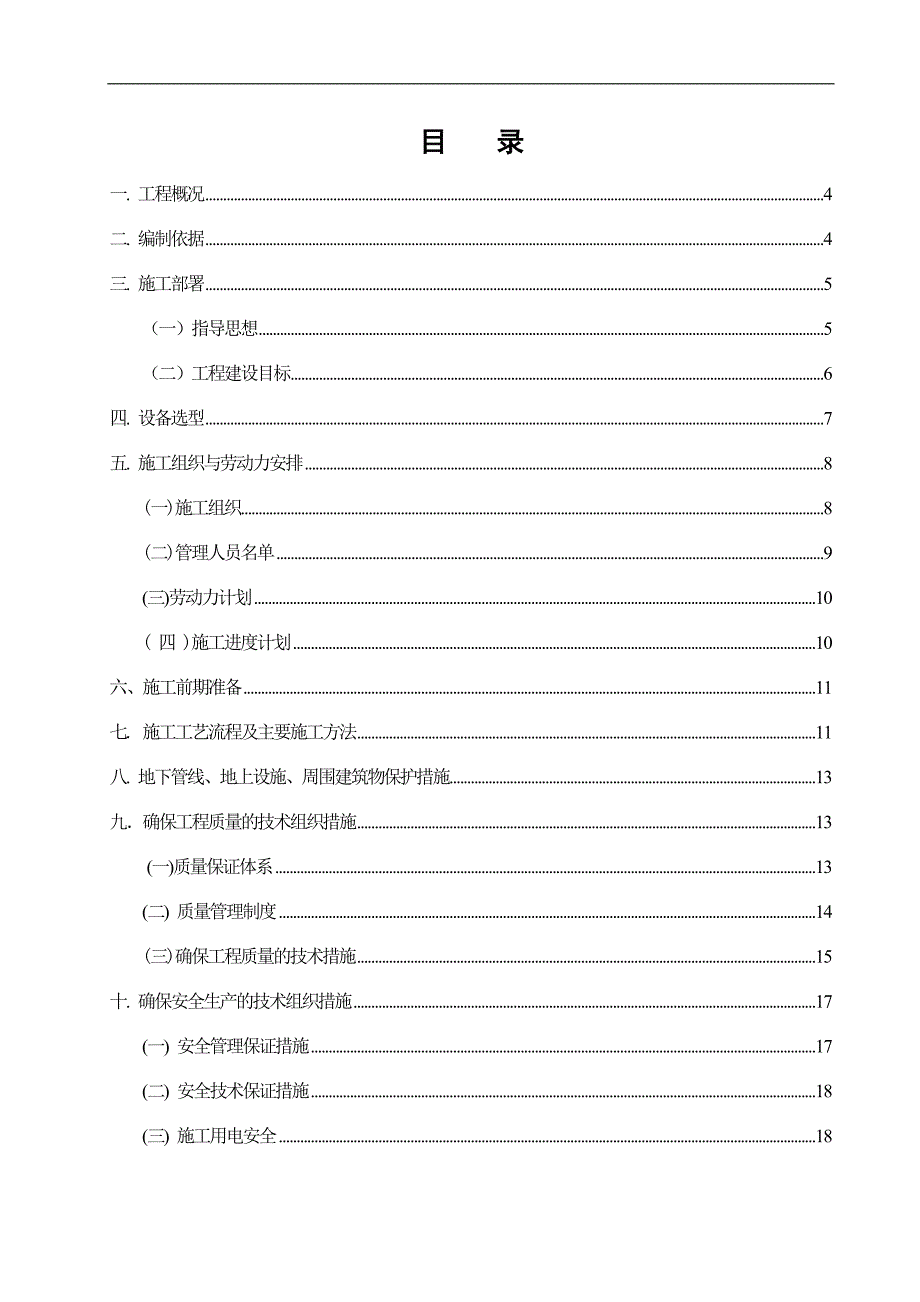

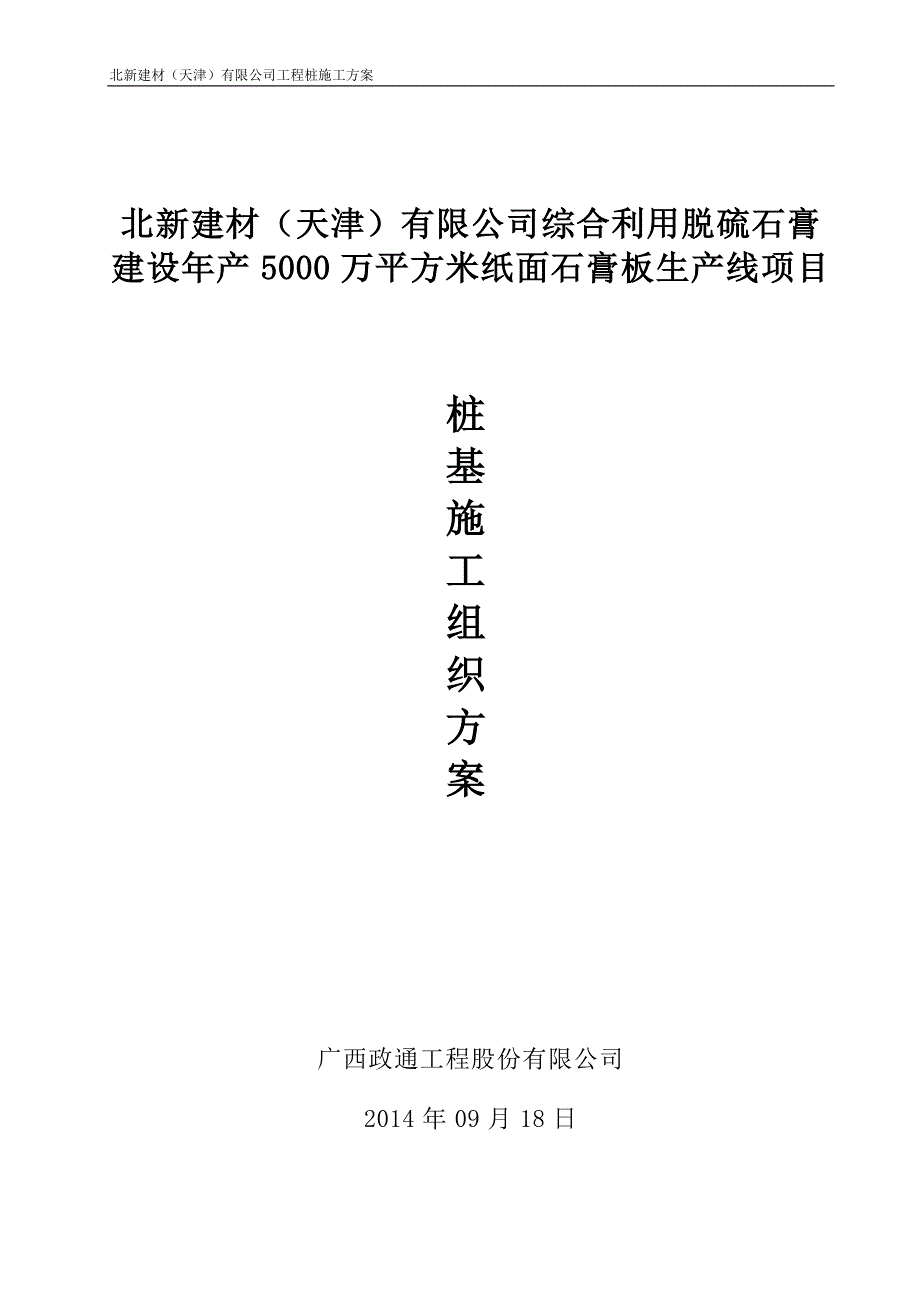

1、北新建材（天津）有限公司综合利用脱硫石膏建设年产5000万平方米纸面石膏板生产线项目桩基施工组织方案广西政通工程股份有限公司2014年09月18日目 录一. 工程概况4二. 编制依据4三. 施工部署5（一）指导思想5（二）工程建设目标6四. 设备选型7五. 施工组织与劳动力安排8(一)施工组织8(二)管理人员名单9(三)劳动力计划10( 四 )施工进度计划10六、施工前期准备11七. 施工工艺流程及主要施工方法11 八. 地下管线、地上设施、周围建筑物保护措施13九确保工程质量的技术组织措施13(一)质量保证体系13(二) 质量管理制度14(三)确保工程质量的技术措施15十. 确保安全生产的技
2、术组织措施17(一) 安全管理保证措施17(二) 安全技术保证措施18(三) 施工用电安全18(四) 防火消防保证措施19十一. 确保文明施工的技术组织措施20(一) 现场文明施工技术措施20(二) 现场文明施工管理措施21十二. 确保工期的技术组织措施22 一. 工程概况本工程位于天津市滨海新区物流产业园，二号路与十三号路交口，交通便利。本项目一期工程拟建1栋3层办公楼、职工食堂为框架结构和1栋5层综合楼为砖混结构。门式轻钢钢结构主体车间及配套附属建筑物和构筑物工程。工程所在区域施工场地开阔平整，无地下管网、线及古墓、古树等，且紧邻园区市政道路，有较好的施工环境和作业条件。本项目为桩基础，工
3、程桩采用预应力混凝土空心方桩,桩的规格型号及数量如下：规格型号单位数量HKFZ-AB400(210)-10，9，a米5985（约278根）HKFZ-AB350(160)-10，9，a米13794（约753根）HKFZ-AB300(160)-10，9，a米10640（约608根）HKFZ-A300(160)-10，10.5，a米23218（约1222根）HKFZ-A300(160)-10,6,a米152（约9根）桩顶标高控制将对照桩位图进行控制。（一）工程项目北新建材（天津）有限公司综合利用脱硫石膏建设年产5000万平方米纸面石膏板生产线项目（三）建设单位：北新建材（天津）有限公司（四）监理单位
4、：北京中建协工程咨询有限公司（五）施工单位：广西政通工程股份有限公司（六）桩基施工单位：湖北宏鑫建设集团有限公司 二编制依据1 建筑桩基技术规范（JGJ94-2008）；2 岩土工程技术规范（DB29-20-2000）3 建筑地基基础工程施工质量验收规范（GB50202-2002）4 勘察院提供的本工程岩土工程勘察报告5 桩基础说明及详图6 预应力混凝土方桩技术规程（DB29-213-2012） 7 钢筋焊接施工及验收规范（JGJ18-96）8 地基与混凝土工程施工及验收规范（GBJ202-83） 三.施工部署（一）指导思想1、公司宗旨诚信为本 安全第一确保质量 满意服务2、公司质量方针不断提
5、高工程内在质量满足并超越顾客的期望3、公司职业安全健康方针健康至上，安全第一遵章守规，追求系统本质安全4、项目施工指导思想工程是样板 管理出效益树立企业形象 创建精品工程（二）工程建设目标1、质量管理目标合格标准 2、工期管理目标工期节点履约率100%3、安全生产管理目标重伤以上安全事故为零轻伤率控制在0.05%以内4、文明施工管理目标 达到“市级文明工地”标准 四. 设备选型拟施工投入机械设备一览表 表1名 称规 格单 位数 量备 注锤击桩机KLB6T-15C台2静压桩机ZYJ420B台1全站仪TKS-202 台1水准仪DS32 台3经纬仪苏一光DS台3动力线实际电焊机NBC-500台3五.
6、 施工组织与劳动力安排(一)施工组织为保证施工工期及质量，施工管理按项目管理体系运作，其组织体系框 图(图1)如下：总承包单位桩基施工单位监理单位建设单位项目经理项目总工施工员 材料员 质量员 资料员各班组(二)桩机单位管理人员名单项目经理：汪海林 施 工 员：蔡小平 安全员： 黄凯杰 质 量 员：汪春生资 料 员：宋杰 岗 位定员(人)主要职责范围项目经理1全面指挥项目施工，为项目安全、质量、效益的第一负责人。施工员1负责工程施工调度、协调各种关系质量员1按工序质量控制目标要求，对各工序实施监督和检查、验收，做好隐蔽工程验收签证工作，履行质量否决权。安全员1制定安全生产目标，主持安全检查、监
7、督和教育工作，落实安全技术措施，负责施工现场安保工作，履行安全否决权。资料员1负责项目部资料文件的管理、归档、编目、存档工作，负责资料的打印与复印及办公用品的申请、发放，建立健全各文件管理台帐。(三)劳动力计划本项目计划每个班组每天安排一班人，每天8小时施工，特殊情况需加班的严格按“加班管理制度”组织加班，具体人员安排如下表劳动力安排一览表 表2编号施工部位人数定位放线3验线、复核3桩基施工15( 四 )施工进度计划 1、 施工顺序、进度安排根据现场情况安排三台桩机施工工程桩,具体进度和顺序根据施工现场业主要求循序推进开始施工。（附现场平面图）2、施工进度计划根据工程工期要求，结合人力、物力、
8、设备等编制施工进度计划。（2014 年 10月 5 日开工，2014年 11 月20日竣工）注：如遇不可抗力因素引起的停工，经批准后工期顺延。六、施工前期准备1、测量、引测经过：记录内容：以规划测绘队提供的外墙坐标点为放线点，1号和2号轴线点是以外墙坐标点向内移550mm为轴线交点定出。（1）置镜1点后视2点，校核后距离是316600mm，转90度定出4点距离长85000mm。同样置镜2点后视1点转角90度量距85000mm定出3点。然后结合桩位图先按图布置出各轴线交点，再拉上轴线，以轴线为基线进行各桩位施放。（2）以图纸所给桩位尺寸计算每个桩点的坐标尺寸，进行各桩位点复核。（3）施放完以后对
9、各桩点之间关系距离进行尺寸复测。（4）压桩施工中，用DS32水准仪进行标高控制。送桩计算公式：S=m+h 注：S为送桩杆送至桩顶标高的距离。高（）、低（）距离。2、施工前保证桩下无地下管道、无地下电缆，架空管线与桩机设备应保证安全及施工距离等，熟悉设计图纸及有关设计资料。3、请甲方提供拟建建筑物平面图、桩位图及桩身详图等技术文件，甲方对拟建物基准点、水准点位置及高程要以书面形式与我方技术员交接，我方要向顾客提供产品入档保存。4、施工前场地必须做到“三通一平”，场地无障碍、积水，施工现场最外排桩需有不小于4米的工作面，转角部位最外排桩的工作面需两侧分别不小于6米、4米。5、根据工程要求，现场需配
10、备120KW电源3个，及饮用水水源。6、认真熟读施工图纸，掌握设计桩中心线与轴线的关系等。 7、组织图纸会审，即召开设计技术交底会议。 8、用于测量定位的全站仪、水准仪应按规定期限标定；用于施工的机械设备应检修保养完毕，并使其处于良好的机械性能状态。9、进场施工材料必须有生产许可证、出厂合格证,并符合设计及规范要求。 七. 施工工艺流程及施工方法1、施工工艺桩机就位喂桩桩对位、调直沉桩接桩沉桩（压）送至设计标高 移至下一个桩位 2、施工方法（1）架设水准仪，依据水准点高程计算出水准仪高程，根据有效桩顶标高计算出桩顶到水准视线基点的距离（既送桩深度），并在送桩器上做出标记，作为控制桩顶标高的依据
11、。（2）桩机就位在桩位复核无误后，桩机按照规定的打桩顺序就位。（3）喂桩 a.将桩运送至施工区外12米，摆放平整，保证桩机起吊方便。 b. 喂桩前，由质检员仔细检查，确保所使用桩的质量、型号准确无误。 c.在喂桩过程中，确保安全、平稳，防止桩体磕碰损伤、伤人和伤机。（4）桩对位、调直 a.将桩顶送入桩帽（钳口）内后，将桩尖对准桩位插入，将桩体对准桩位。 b.在桩机相互垂直的两个方向用线坠校正桩体垂直度，在沉桩过程中跟踪观察，随时调整垂直度偏差，使之在允许范围内。（5）沉桩 a.首先使桩体靠自重下压到一定深度后，调整垂直度后，开始沉桩。垂直度偏差小于1%。 b.在锤击桩过程中，当遇到最后锤击连续
12、3阵（每阵10击）均小于2cm时，停止击打（以免桩体破坏）；对单桩总锤击数过高的应采取措施；以上情况应及时通知现场建设单位、监理、设计人。 c.如果在沉桩过程中桩顶或桩体出现严重裂缝、破碎等情况时，应暂停沉桩，并分析原因，及时采取相应措施进行处理。 d. 在沉桩过程中准确真实地记录每一米锤击数（压力值）和桩顶标高及过程中的各种情况和变化，并严格按照地基与混凝土工程施工及验收规范做好“施打记录”。 (6)接桩 a.焊接材料的型号、质量应符合设计要求并附有出厂合格证明书。 b.预埋铁件表面应保持清洁，焊接前应将焊缝附近的铁锈、油污或杂物清除干净，坡口处显出金属光泽。上下节桩之间如果有间隙，应用钢板
13、填实焊牢。 c.电焊时采用NBC-500型焊机，上下节桩固定后再分层施焊。要保证焊缝连续饱满,不得有任何裂缝或缺焊等。接头焊好后应自然冷却超过8分钟方可沉桩。 八. 地下管线、地上设施、周围建筑物保护措施 1.进入现场前，向甲方索取地下管线图，若有需保护的地下管线，施工前须人工挖出地下管线位置，做好妥善保护后再施工；正式开工前应组织运输单位，选择运输道路，对容易磕碰的地上设施、周围建筑物做好保护并设置警示标识。2.科学选择打桩施工路线，合理布置现场作业面，适当控制沉桩速度，防止施工产生的挤土效应，减少对周边已有建筑物的影响，保证成桩质量。九、确保工程质量的技术组织措施(一)质量保证体系 “百年大计，质量第一”，根据本工程的工程规模、工期质量及承包方式，建立优秀项目管理班子，挑选技术业务精干的工程技术管理人员参加本工程的施工管理。实行项目经理、项目工程师技术质量负责制。 强化项目质量管理保证体系，以及本工程优良目标的要求，严格执行现行建筑规范大全、建筑
