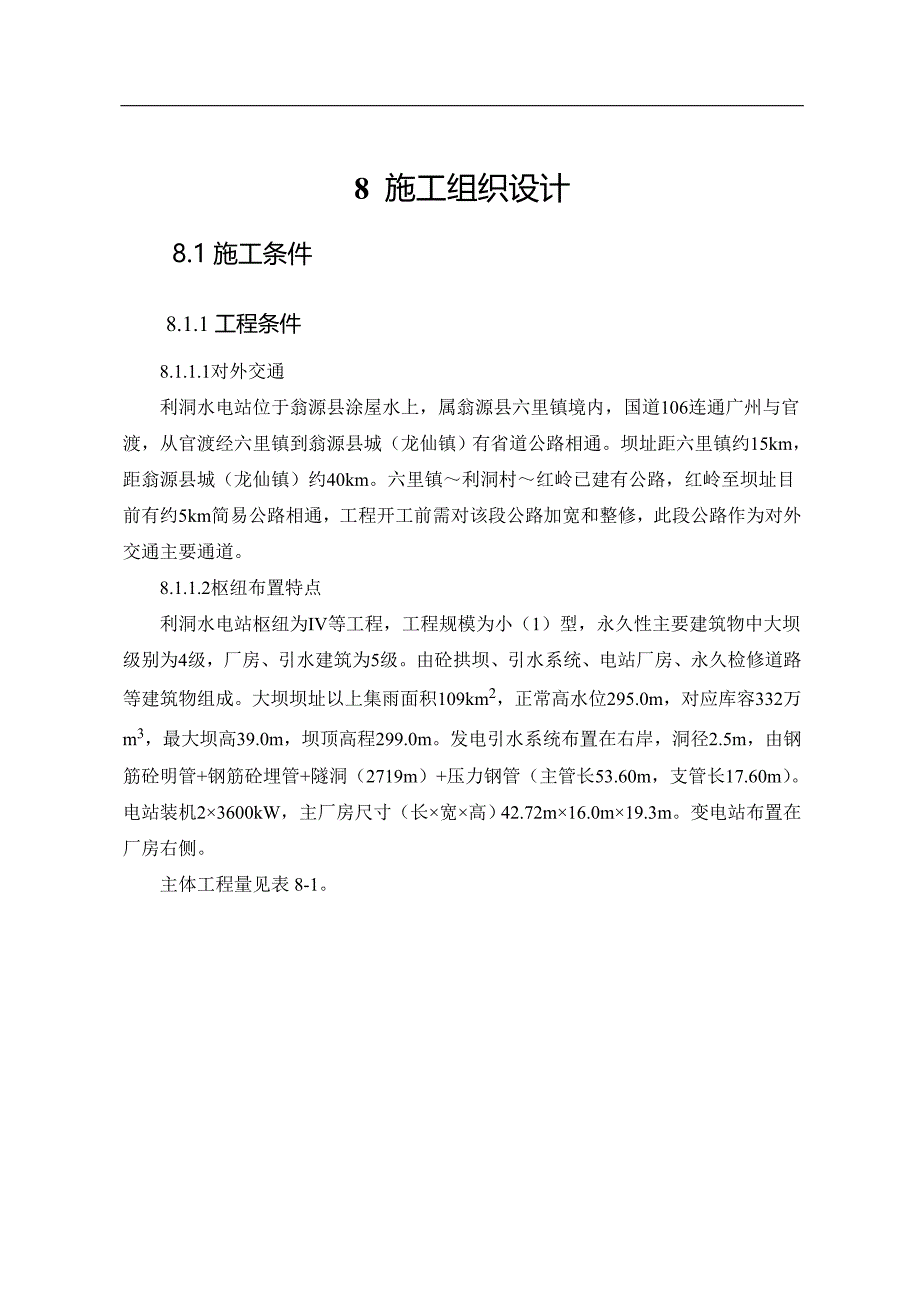

1、8 施工组织设计8.1施工条件8.1.1工程条件8.1.1.1对外交通利洞水电站位于翁源县涂屋水上，属翁源县六里镇境内，国道106连通广州与官渡，从官渡经六里镇到翁源县城（龙仙镇）有省道公路相通。坝址距六里镇约15km，距翁源县城（龙仙镇）约40km。六里镇利洞村红岭已建有公路，红岭至坝址目前有约5km简易公路相通，工程开工前需对该段公路加宽和整修，此段公路作为对外交通主要通道。8.1.1.2枢纽布置特点利洞水电站枢纽为等工程，工程规模为小（1）型，永久性主要建筑物中大坝级别为4级，厂房、引水建筑为5级。由砼拱坝、引水系统、电站厂房、永久检修道路等建筑物组成。大坝坝址以上集雨面积109km2，

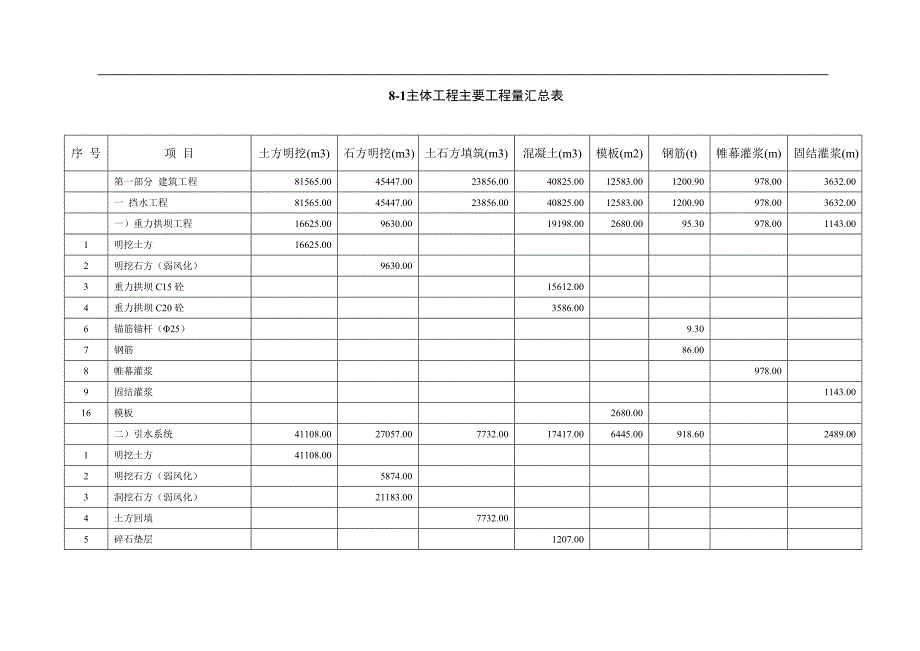

2、正常高水位295.0m，对应库容332万m3，最大坝高39.0m，坝顶高程299.0m。发电引水系统布置在右岸，洞径2.5m，由钢筋砼明管+钢筋砼埋管+隧洞（2719m）+压力钢管（主管长53.60m，支管长17.60m）。电站装机23600kW，主厂房尺寸（长宽高）42.72m16.0m19.3m。变电站布置在厂房右侧。主体工程量见表8-1。8-1主体工程主要工程量汇总表序 号项 目土方明挖(m3)石方明挖(m3)土石方填筑(m3)混凝土(m3)模板(m2)钢筋(t)帷幕灌浆(m)固结灌浆(m) 第一部分 建筑工程81565.0045447.0023856.0040825.0012583.0
3、01200.90978.003632.00 一 挡水工程81565.0045447.0023856.0040825.0012583.001200.90978.003632.00 一）重力拱坝工程16625.009630.00 19198.002680.0095.30978.001143.001明挖土方16625.00 2明挖石方（弱风化） 9630.00 3重力拱坝C15砼 15612.00 4重力拱坝C20砼 3586.00 6锚筋锚杆（25） 9.30 7钢筋 86.00 8帷幕灌浆 978.00 9固结灌浆 1143.0016模板 2680.00 二）引水系统41108.0027057.

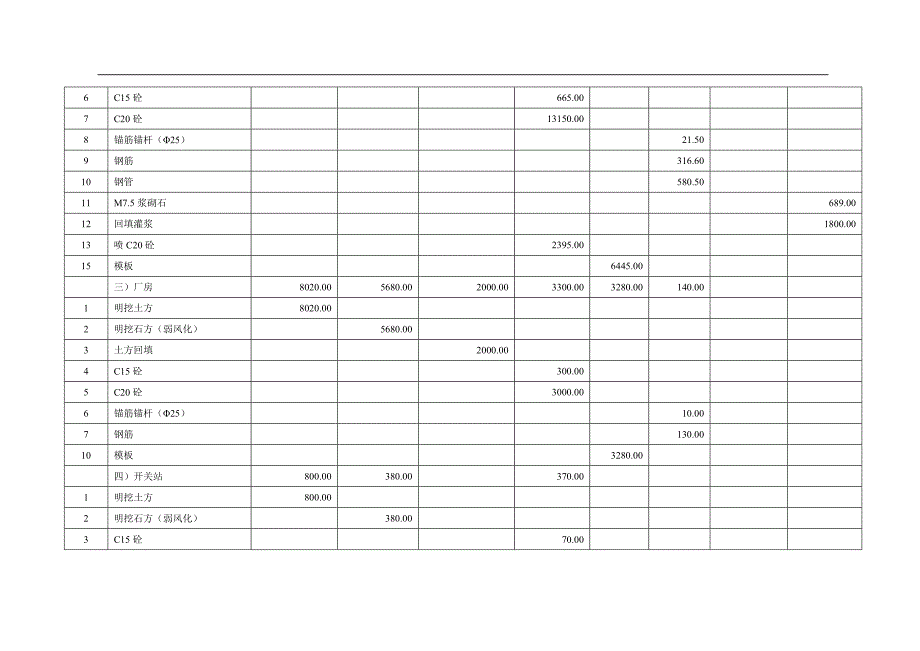

4、007732.0017417.006445.00918.60 2489.001明挖土方41108.00 2明挖石方（弱风化） 5874.00 3洞挖石方（弱风化） 21183.00 4土方回填 7732.00 5碎石垫层 1207.00 6C15砼 665.00 7C20砼 13150.00 8锚筋锚杆（25） 21.50 9钢筋 316.60 10钢管 580.50 11M7.5浆砌石 689.0012回填灌浆 1800.0013喷C20砼 2395.00 15模板 6445.00 三）厂房8020.005680.002000.003300.003280.00140.00 1明挖土方8020
5、.00 2明挖石方（弱风化） 5680.00 3土方回填 2000.00 4C15砼 300.00 5C20砼 3000.00 6锚筋锚杆（25） 10.00 7钢筋 130.00 10模板 3280.00 四）开关站800.00380.00 370.00 1明挖土方800.00 2明挖石方（弱风化） 380.00 3C15砼 70.00 4草皮 300.00 五）永久交通公路15012.002700.0014124.00540.00178.0047.00 1明挖土方15012.00 2明挖石方（弱风化） 2700.00 3土方回填 14124.00 4C15砼 540.00 5钢筋 47.0
6、0 7模板 178.00 第四部分 临时工程3885.004913.005839.001475.009000.0033.30 导流工程2384.002178.004427.00967.009000.0024.50 一)施工导流1678.002178.00 967.009000.0024.50 1明挖土方1678.00 2明挖石方 2178.00 3衬砌C20砼 357.00 4封堵C20砼 339.00 5钢筋 24.50 6预制砼封堵闸门 16.00 7喷C20砼 255.00 8模板 9000.00 二)大坝及尾水渠围堰706.00 4427.00 1明挖土方706.00 2土石方回填 3
7、061.00 3防渗粘土填筑 1366.00 临时交通工程1501.002735.001412.00508.00 8.80 一)临时道路1501.00270.001412.0054.00 1明挖土方1501.00 2明挖石方 270.00 3土石方回填 1412.00 4C15砼 54.00 二)施工支洞工程 2465.00 454.00 8.80 1明挖石方 1200.00 2洞挖石方 1265.00 3衬砌C20砼 110.00 4封堵C20砼 80.00 5钢筋 8.80 6喷C20砼 264.00 合 计85450.0050360.0029695.0042300.0021583.001
8、234.20978.003632.008.1.1.3工程施工特点库区河流蜿蜒曲折，自北向南流，河道曲折多变，河谷狭窄，多为“V”型谷，河道深切，两岸及河床基岩裸露，急滩较多，阶地不发育。本工程建筑物布置分散，施工线路长，沿建筑物两岸可供施工布置的场地狭窄，施工营造布置只宜根据需要，布置小型施工临时设施。引水隧洞工期长，宜布置施工支洞以缩短施工工期；电站厂房位于枢纽下游利洞村附近，为地面式厂房，施工工期短；厂房施工场地相对开阔，施工营造设施可就近布置。8.1.1.4通航、过木本工程施工期间不存在通航、过木问题。8.1.1.5主要建筑材料来源钢材、钢筋、木材、水泥、油料、炸药等主要建筑材料均由韶关
9、市、翁源县采购，砂料、碎石可从六里镇购买，块石料除部分利用开挖料外，均从六里镇石料场购买。8.1.1.6水、电供应及修配加工条件施工用电：目前坝址和厂区已有10kV高压线路到达，可就近驳接经变压器降压后使用。施工、生活用水，设抽水泵站直接抽涂屋水河水，其中生活用水需作必要的净化处理。本工程机械设备及汽车的大、中修及零部件加工，可委托翁源县有关专业厂承担。8.1.2自然条件8.1.2.1气象、水文利洞水电站为广东省翁源县涂屋水梯级开发规划的梯级水电站之一，其上游为已建的双叉角水电站，下游为长潭水电站。涂屋水是北江的二级支流，位于翁源县中部偏北，发源于翁源坳，从北向南流入翁江。流域集雨面积252k
