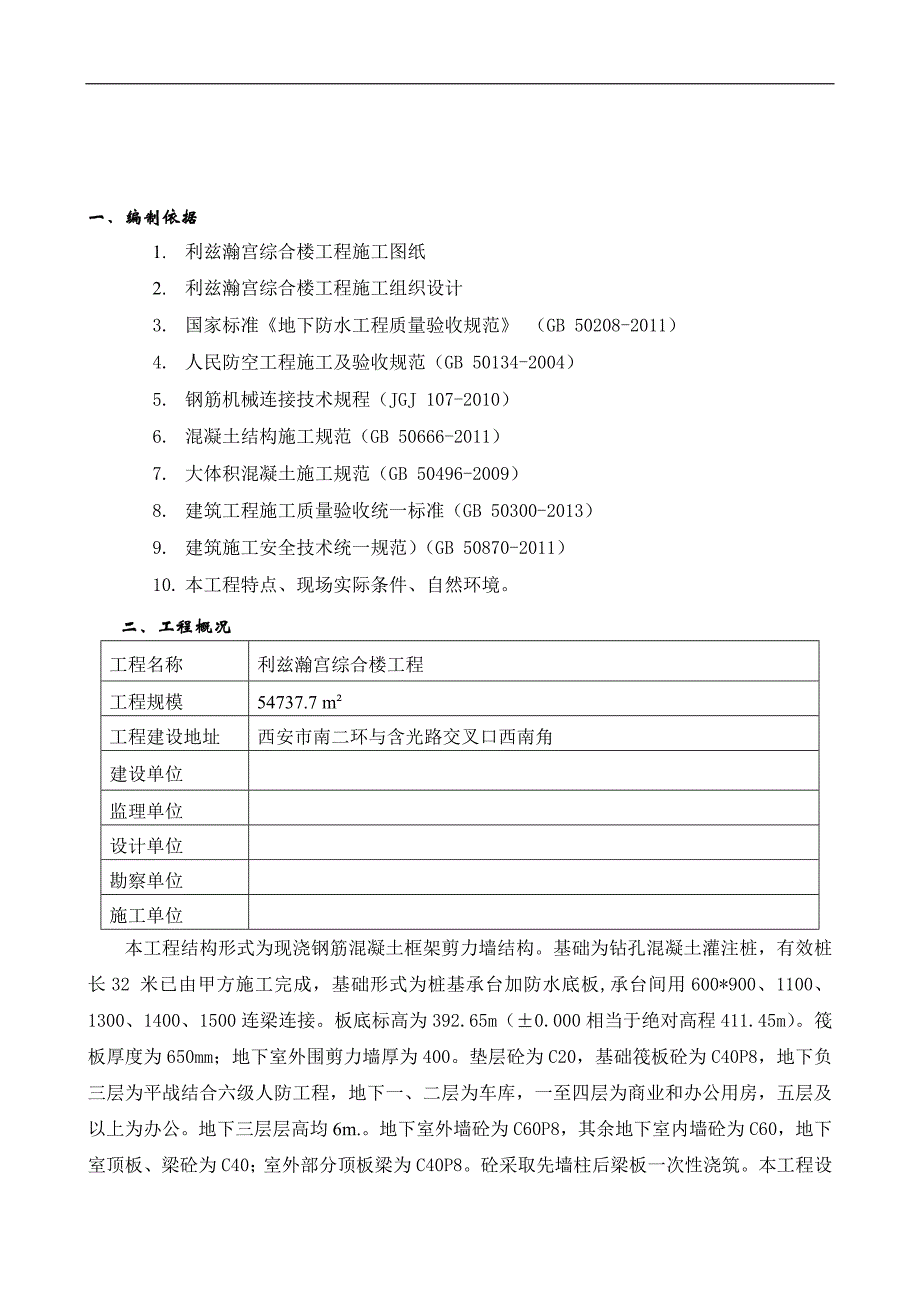

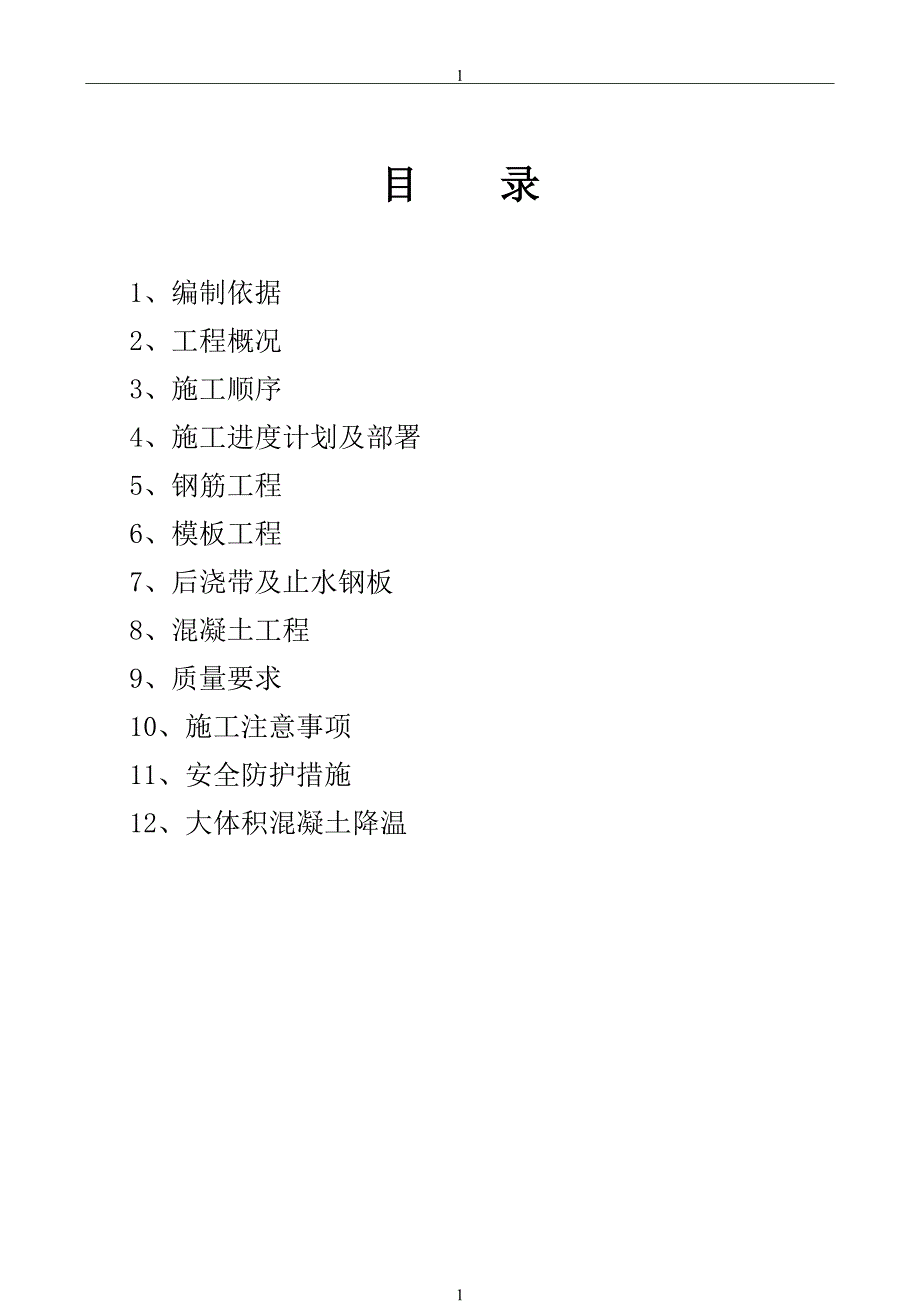

1、目 录1、编制依据2、工程概况3、施工顺序4、施工进度计划及部署5、钢筋工程 6、模板工程7、后浇带及止水钢板8、混凝土工程9、质量要求10、施工注意事项11、安全防护措施12、大体积混凝土降温一、编制依据1. 利兹瀚宫综合楼工程施工图纸2. 利兹瀚宫综合楼工程施工组织设计3. 国家标准地下防水工程质量验收规范 （GB 50208-2011）4. 人民防空工程施工及验收规范（GB 50134-2004）5. 钢筋机械连接技术规程（JGJ 107-2010）6. 混凝土结构施工规范（GB 50666-2011）7. 大体积混凝土施工规范（GB 50496-2009）8. 建筑工程施工质量验收统一
2、标准（GB 50300-2013）9. 建筑施工安全技术统一规范）（GB 50870-2011）10. 本工程特点、现场实际条件、自然环境。二、工程概况工程名称利兹瀚宫综合楼工程工程规模54737.7 m工程建设地址西安市南二环与含光路交叉口西南角建设单位 监理单位 设计单位 勘察单位 施工单位 本工程结构形式为现浇钢筋混凝土框架剪力墙结构。基础为钻孔混凝土灌注桩，有效桩长32 米已由甲方施工完成，基础形式为桩基承台加防水底板,承台间用600*900、1100、1300、1400、1500连梁连接。板底标高为392.65m（0.000相当于绝对高程411.45m）。筏板厚度为650mm；地下室

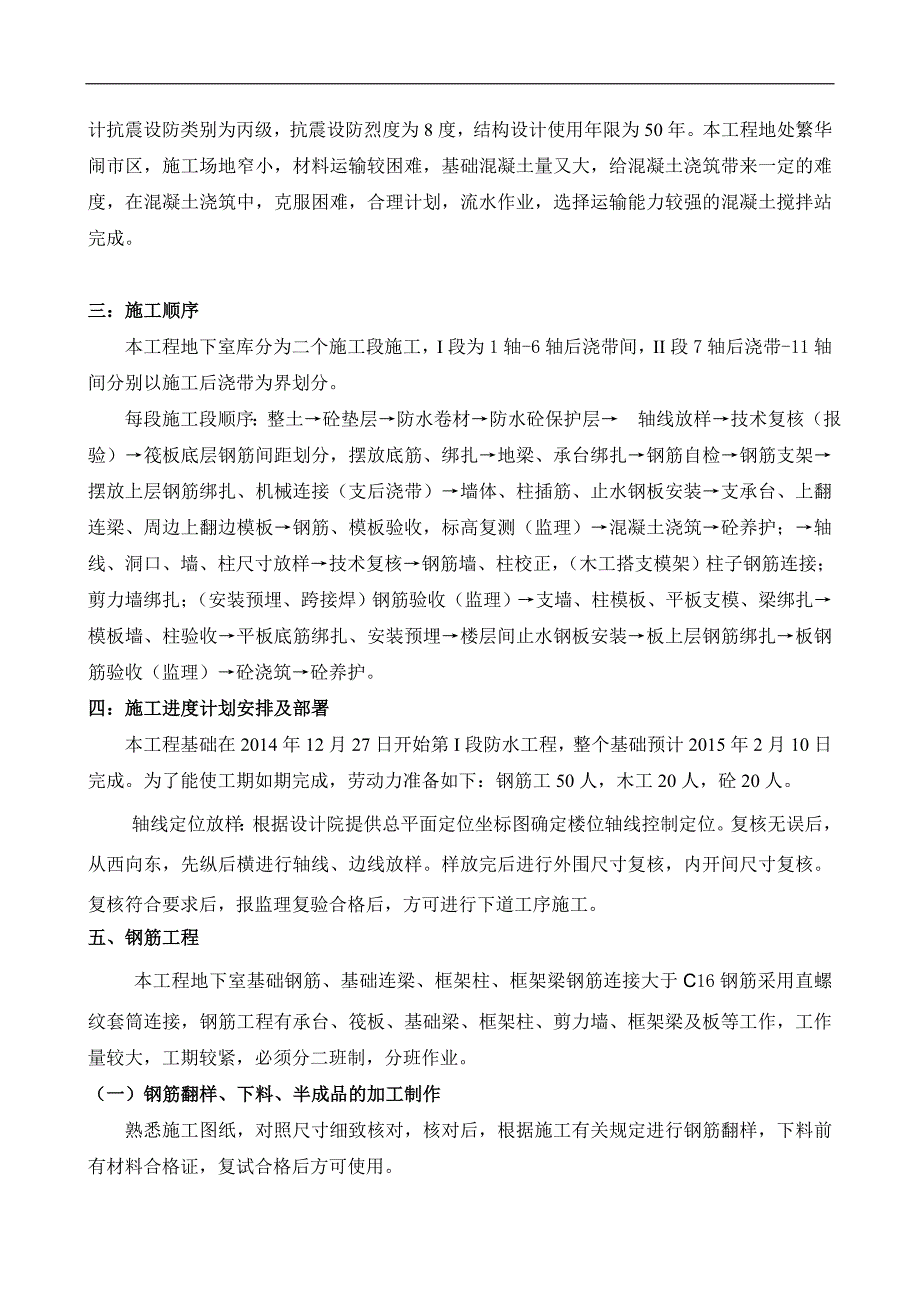

3、外围剪力墙厚为400。垫层砼为C20，基础筏板砼为C40P8，地下负三层为平战结合六级人防工程，地下一、二层为车库，一至四层为商业和办公用房，五层及以上为办公。地下三层层高均6m.。地下室外墙砼为C60P8，其余地下室内墙砼为C60，地下室顶板、梁砼为C40；室外部分顶板梁为C40P8。砼采取先墙柱后梁板一次性浇筑。本工程设计抗震设防类别为丙级，抗震设防烈度为8度，结构设计使用年限为50年。本工程地处繁华闹市区，施工场地窄小，材料运输较困难，基础混凝土量又大，给混凝土浇筑带来一定的难度，在混凝土浇筑中，克服困难，合理计划，流水作业，选择运输能力较强的混凝土搅拌站完成。三：施工顺序本工程地下室库
4、分为二个施工段施工，I段为1轴-6轴后浇带间，II段7轴后浇带-11轴间分别以施工后浇带为界划分。每段施工段顺序：整土砼垫层防水卷材防水砼保护层 轴线放样技术复核（报验）筏板底层钢筋间距划分，摆放底筋、绑扎地梁、承台绑扎钢筋自检钢筋支架摆放上层钢筋绑扎、机械连接（支后浇带）墙体、柱插筋、止水钢板安装支承台、上翻连梁、周边上翻边模板钢筋、模板验收，标高复测（监理）混凝土浇筑砼养护；轴线、洞口、墙、柱尺寸放样技术复核钢筋墙、柱校正，（木工搭支模架）柱子钢筋连接；剪力墙绑扎；（安装预埋、跨接焊）钢筋验收（监理）支墙、柱模板、平板支模、梁绑扎模板墙、柱验收平板底筋绑扎、安装预埋楼层间止水钢板安装板上层
5、钢筋绑扎板钢筋验收（监理）砼浇筑砼养护。四：施工进度计划安排及部署本工程基础在2014年12月27日开始第段防水工程，整个基础预计2015年2月10日完成。为了能使工期如期完成，劳动力准备如下：钢筋工50人，木工20人，砼20人。轴线定位放样：根据设计院提供总平面定位坐标图确定楼位轴线控制定位。复核无误后，从西向东，先纵后横进行轴线、边线放样。样放完后进行外围尺寸复核，内开间尺寸复核。复核符合要求后，报监理复验合格后，方可进行下道工序施工。五、钢筋工程本工程地下室基础钢筋、基础连梁、框架柱、框架梁钢筋连接大于C16钢筋采用直螺纹套筒连接，钢筋工程有承台、筏板、基础梁、框架柱、剪力墙、框架梁及板
6、等工作，工作量较大，工期较紧，必须分二班制，分班作业。（一）钢筋翻样、下料、半成品的加工制作熟悉施工图纸，对照尺寸细致核对，核对后，根据施工有关规定进行钢筋翻样，下料前有材料合格证，复试合格后方可使用。(1) 根据地下车库环境类别，基础筏板保护层底为4，地下室外墙内侧2.5，外侧4。其余各构件受力钢筋的混凝土保护层最小厚度基础筏板按11G101-3图集页55表中选用，其它按11G101-3图集页54表中选用，且不应小于受力钢筋的直径。(2) 根据施工图各个节点，对照11G1011、11G1013图籍，钢筋的锚固，搭接长度位置应正确。(3) 施工顺序，钢筋的上下应考虑。(4) 钢筋的下料，箍筋偏
7、差5mm；钢筋成型，下料长度偏差10mm；半成品焊接前，必须先做焊件试验，合格后方可焊接；焊接完一批，按要求抽检合格；焊接钢筋方可使用。(5) 钢筋成型后，按不同规格品种，挂牌、标识使用情况，分类堆放整齐，绑扎丝到位。(6) 钢筋地梁箍筋计算时，应根据暗柱、剪力墙在地梁中插筋位置进行翻样，避免暗柱与剪力墙钢筋出线、位移。(7) 熟悉施工图纸，画出各墙、柱钢筋施工图；根据要求，提取施工料单，进行技术交底到位。(8) 核对图纸、配料单、料牌与实物的钢号、规格尺寸、形状、数量是否符合。(9) 对难度较大、复杂节点部位进行交底。（二）钢筋绑扎（1）、筏板钢筋绑扎；基础底板钢筋间距为C18170。绑扎钢
8、筋前，在垫层上弹出轴线和钢筋排列尺寸线，以及承台、连梁、暗柱、剪力墙位置线。（2）、基础筏板、承台及电梯间核心筒部位上层钢筋采用C25钢筋支架承托上层筏板钢筋，按1m间距设置，并在支架钢筋上面分档标志，然后穿放纵横钢筋，绑扎方向同下层钢筋（见附图），上下两层钢筋按设计要求用6340340梅花状连接。 （3） 钢筋根据图纸尺寸，在梁边50mm划好钢筋间距标志；最后间距小于0.5倍间距不增加，大于0.5倍间距增加1根，在中间间距中进行调整，并摆放钢筋。（4） 筏板底筋东西方向先铺，再南北方向；绑扎钢筋时，除靠近外围两行的相交点全部扎牢外，中间部分的相交点可相隔交错扎牢，但必须保证钢筋不出现位移。双
9、向受力的钢筋不得跳扣绑扎。底板筋绑扎完毕之后，及时进行垫钢筋保护垫块。（5）地梁根据规范要求，地梁中的拉勾应勾住箍筋。同时，在先绑扎地梁方向，梁与梁交叉处，梁边均应加密。基础梁的上部钢筋应在支座附近搭接，下部钢筋应在跨中附近搭接，在同一截面的搭接根数及搭接长度与板中受力钢筋要求相同。2、墙柱钢筋的插筋与绑扎：墙体钢筋，当在基础梁中锚固时，墙主筋插至基础梁底部支在梁底部纵筋上，弯钩长度为6d且不小于150并满足锚固长度要求，当在筏板或承台中锚固时，墙主筋插至筏板及承台底部，支在底部钢筋上，弯钩长度为6d且不小于150并满足锚固长度要求。柱筋当在基础梁中锚固时，柱主筋插至基础梁底部支在梁底部纵筋上
10、，弯钩长度为6d且不小于150并满足锚固长度要求，当在筏板或承台中锚固时，柱主筋插至筏板及承台底部，支在底部钢筋上，弯钩长度为6d且不小于150并满足锚固长度要求。 柱、墙插筋外露按要求错开50%；墙、柱插筋位置，根据二次放线与筏板底放线位置核准后进行插筋。3、剪力墙绑扎（1）、暗柱钢筋连接完毕后，进行检查、校正，画出箍筋位置，自下往上进行绑扎。（2）、先立爬梯筋，间距为10001200mm；根据标高进行固定，再绑扎下部及齐胸处绑扎两根水平筋定位，并画好分档标志，然后绑扎其余竖筋，最后绑扎其余水平筋。（3）、在绑扎剪力墙时，应注意有洞口部位、暗梁处竖筋的变化。同时注意水平筋的弯勾方向。挡土墙水
11、平筋在竖向筋里侧。（4）、墙筋应逐点绑扎，其搭接长度及位置必须符合设计和规定要求，搭接处不得少于绑扎扣三道，绑扎牢固。（5）、剪力墙拉勾成梅花形绑扎。绑扎完毕后，及时挂好塑料垫块，间距1000。5、板板按操作规范要求进行绑扎，人防板中的拉勾，必须按要求设置，板中的支撑马凳不小于1只/m。6、楼梯楼梯钢筋绑扎，在底模上画主筋与分布筋的位置线；先绑扎梁，后绑扎板，每个交叉点均绑扎。楼梯板的负筋，应在踏步模板吊脚支好后，再绑扎负筋，板筋要在梁中锚固。7、滚扎直螺纹连接接头类型序号型 式使 用 场 合1标准型正常情况下连接钢筋2加长型作于转动钢筋较困难能的场合,通过转动套筒连拉接钢筋3正反丝扣型用于两
12、端钢筋均不能转动而要求调节轴向长度的场合（1）、直螺纹丝头的牙形，螺距必须与连接套的牙形、螺距一致，且经配套的量规检测合格。（1）、钢筋下料时,切口端面应与钢筋轴线垂直,不得有马蹄型或挠曲,端部不直应调直后下料。（2）、加工钢筋直螺纹套丝，应采用水溶性切削润滑液，不得在不加润滑液情况下套丝。（3）、经自检合格的钢筋丝头应加保护帽加以保护，不合格丝头应重新加工后再次检验合格方可使用，并做好加工检验记录， 钢筋套丝完成后，一端应拧紧连接套（注意方向）并按规格分类堆放整齐待用。（4）、钢筋连接套的砼保护层厚应符合规范要求，且不得小于15mm，连接套之间的净距不宜小于25mm。（5）、钢筋应先调直再下
13、料，切口断面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。（6）、提供直螺纹连接套应有产品合格证，两端丝口应有密封盖，套筒表面应有规格标记。（7）、连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净完好无损，连接时必须用力矩扳手拧紧接头，并对正轴线将钢筋拧入连接套，拧紧的接头应作标记。（8）、每种规格的钢筋接头应随机按规定取三根试样接头试验（以500个为一验收批）。（9）、套筒滚轧方法见下图。 （10）、18及以上钢筋为直螺纹套筒连接，基础底板、 16及以下钢筋为绑扎接头。（三）绑扎质量的要求1、洞口钢筋的锚固应符合结构设计总说明中规定要求。2、钢筋接头应相互错开，
14、受拉区焊接接头50%，绑扎接头25%，位置应尽量避开弯矩最大处。同根钢筋两个接头距离必须错开1.3LaE。3、钢筋的锚固长度，弯钩方向，间距等必须满足设计与施工规范要求。4、梁的负筋必须全数绑扎。有二层筋时，应垫垫筋。同时应注意钢筋的净间距，以保证砼浇捣。板中绑扎负弯矩钢筋，每个扣均要绑扎。5、门洞口、预留洞的保护层必须控制在2.5cm，洞口加筋必须符合设计要求。6、绑扎的质量偏差值，控制在规范规定允许偏差值范围之内。7、钢筋的位置，特别在阴阳角、转角处，必须垂直，位置正确。水平筋固定牢固。六、模板工程（一）、模板工程需用量的确定根据施工图纸及实际情况，本工程地下室约需要的模板工程用量如下：工
15、程部位利兹瀚宫地下室九合板方木板：9000（张）规格：1.820.910.0181370m3规格：40005070螺杆14（带上三星卡丝帽）止防水型751400*3根804300*3根扣件十字3000（个）转向1000（个）（二）、支模方法1、考虑到施工方便，便于防水施工，基础筏板外边为标准砖胎膜施工，厚度为240墙，M7.5水泥砂浆砌筑，砌至-18.15位置，在防水施工前内侧及顶部用1：2.5水泥砂浆粉刷2厚。2、集水井（坑），电梯坑的支模，采用18的九合板为面板，5070的方木为木楞间距300,内用方木双方横撑，间距为500。 4、基础梁、承台高矮处处的支模：采用扣件钢管加固。低跨筏板离交接点8001000处，用钢管与筏板钢筋电焊固定，作为支撑的支点，同时，设置三道螺杆，模板采用18木胶板。地下室外围剪力墙、消防水池上翻300并安装300*3止水钢板（见附图）。因基础连梁
