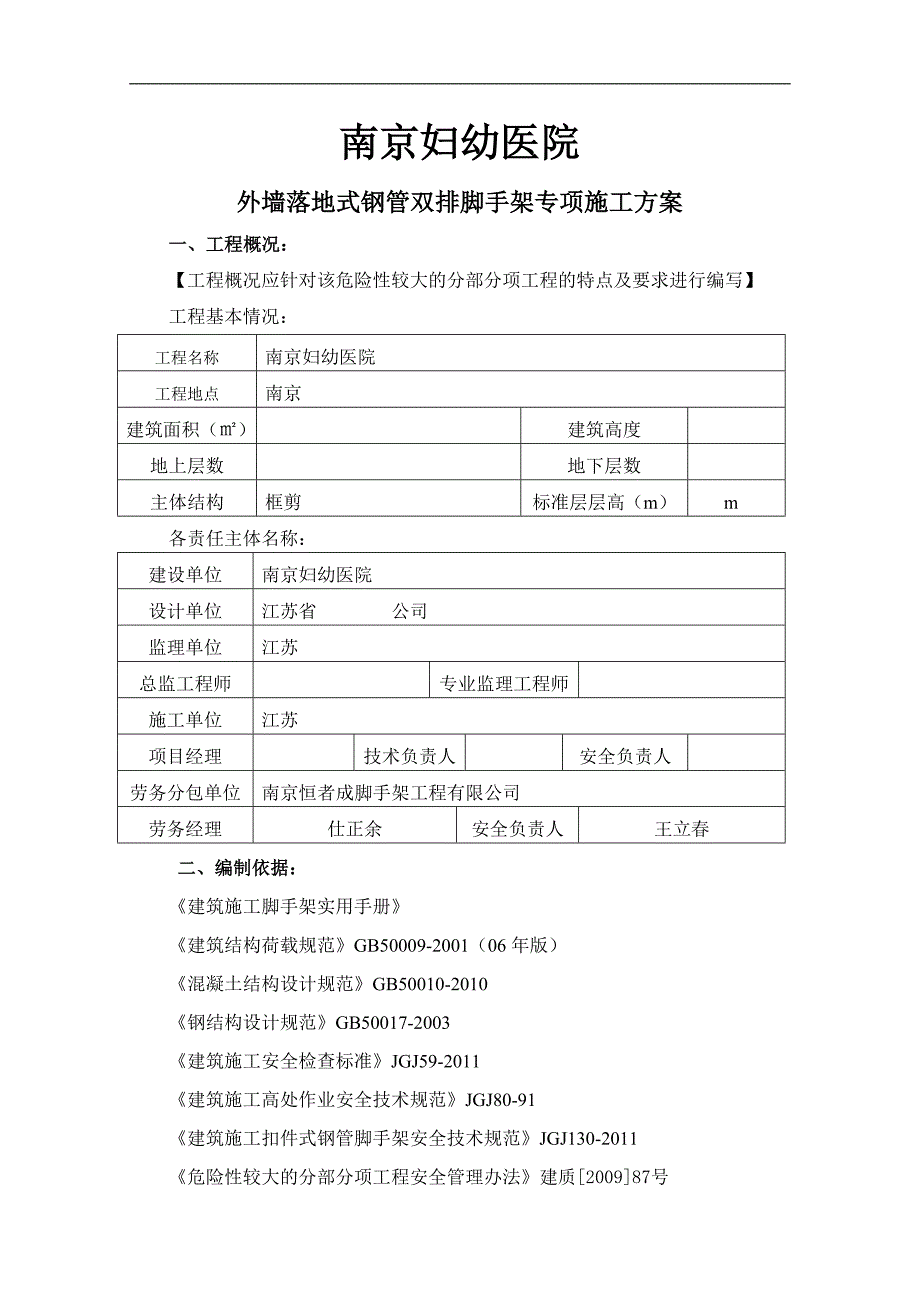

1、南京妇幼医院外墙落地式钢管双排脚手架专项施工方案一、工程概况：【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】工程基本情况：工程名称南京妇幼医院工程地点南京建筑面积（）建筑高度地上层数地下层数主体结构框剪标准层层高（m）m各责任主体名称：建设单位南京妇幼医院设计单位江苏省 公司监理单位江苏总监工程师专业监理工程师施工单位江苏项目经理技术负责人安全负责人劳务分包单位南京恒者成脚手架工程有限公司劳务经理仕正余安全负责人王立春二、编制依据：建筑施工脚手架实用手册建筑结构荷载规范GB50009-2001（06年版）混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-

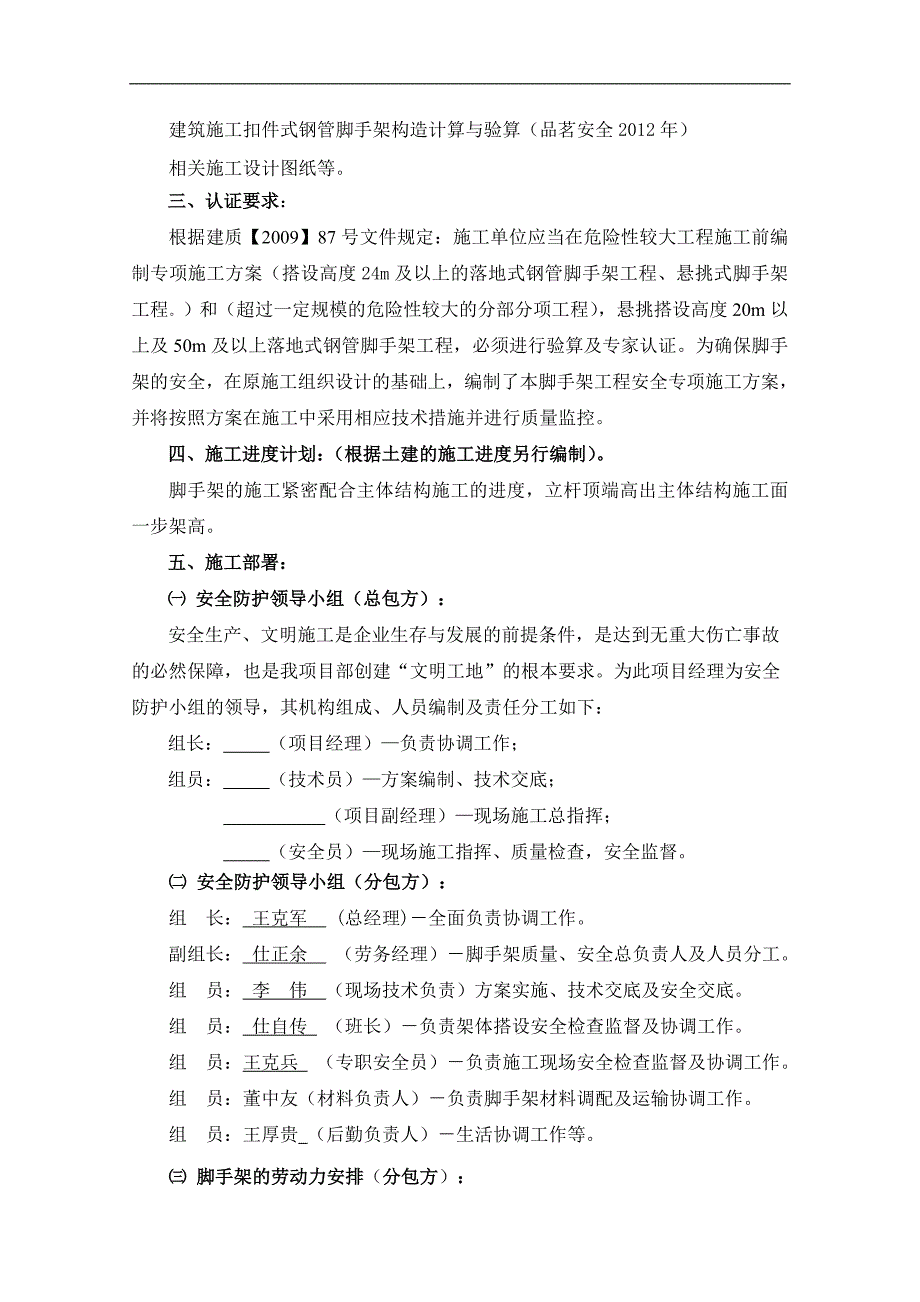

2、2003建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011危险性较大的分部分项工程安全管理办法建质200987号建筑施工扣件式钢管脚手架构造计算与验算（品茗安全2012年）相关施工设计图纸等。三、认证要求：根据建质【2009】87号文件规定：施工单位应当在危险性较大工程施工前编制专项施工方案（搭设高度24m及以上的落地式钢管脚手架工程、悬挑式脚手架工程。）和（超过一定规模的危险性较大的分部分项工程），悬挑搭设高度20m以上及50m及以上落地式钢管脚手架工程，必须进行验算及专家认证。为确保脚手架的安全，在
3、原施工组织设计的基础上，编制了本脚手架工程安全专项施工方案，并将按照方案在施工中采用相应技术措施并进行质量监控。四、施工进度计划：（根据土建的施工进度另行编制）。脚手架的施工紧密配合主体结构施工的进度，立杆顶端高出主体结构施工面一步架高。五、施工部署： 安全防护领导小组（总包方）：安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明工地”的根本要求。为此项目经理为安全防护小组的领导，其机构组成、人员编制及责任分工如下：组长： （项目经理）负责协调工作；组员： （技术员）方案编制、技术交底； （项目副经理）现场施工总指挥； （安全员）现场施工指挥、
4、质量检查，安全监督。 安全防护领导小组（分包方）：组 长： 王克军 (总经理)全面负责协调工作。副组长： 仕正余 （劳务经理）脚手架质量、安全总负责人及人员分工。组 员： 李 伟 （现场技术负责）方案实施、技术交底及安全交底。 组 员： 仕自传 （班长）负责架体搭设安全检查监督及协调工作。组 员：王克兵 （专职安全员）负责施工现场安全检查监督及协调工作。组 员：董中友（材料负责人）负责脚手架材料调配及运输协调工作。组 员：王厚贵 （后勤负责人）生活协调工作等。 脚手架的劳动力安排（分包方）：操作人员必须按国家有关规定经专门的安全技术培训，取得建筑施工特种作业操作资格证书，持证上岗。组织保障措施

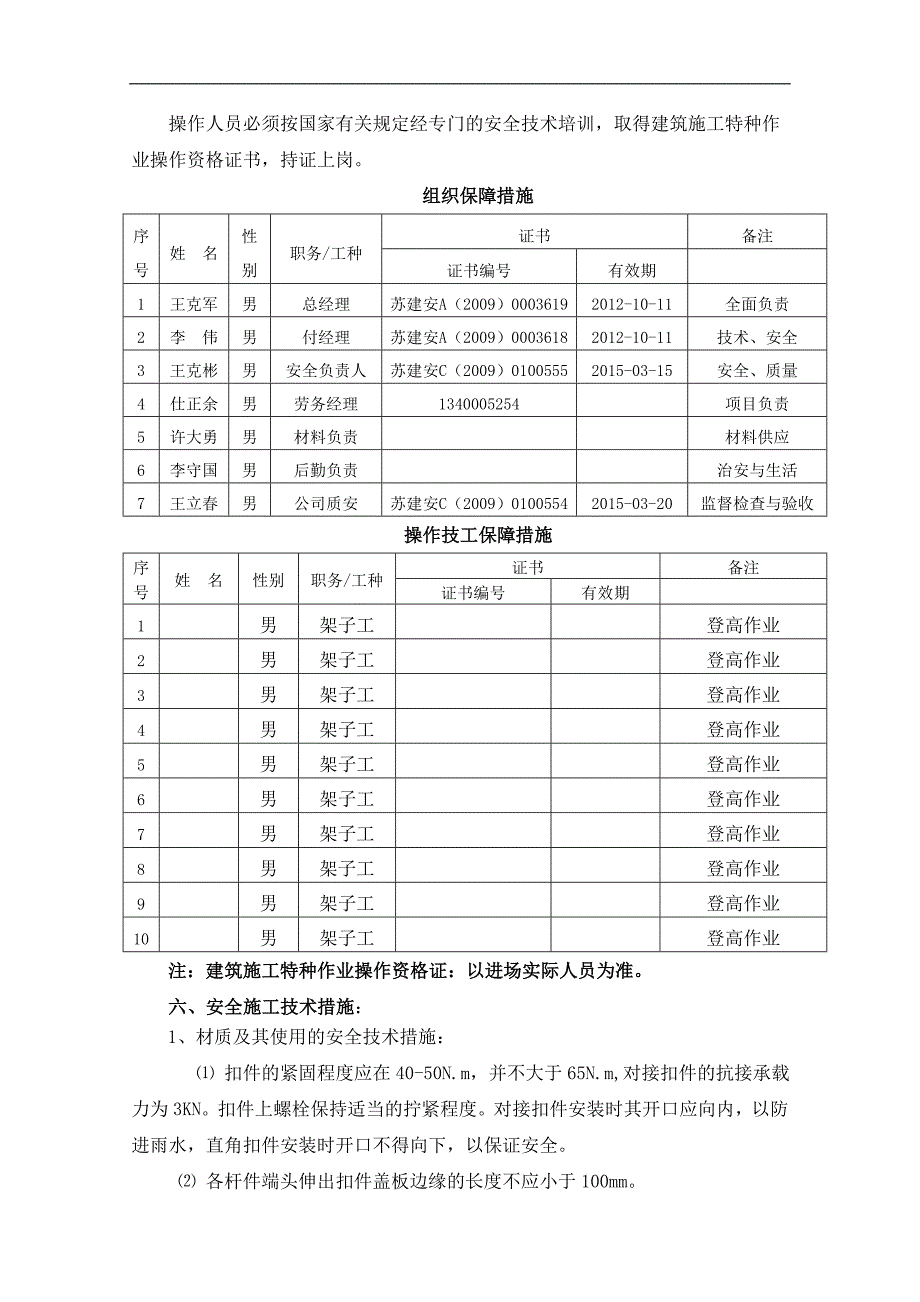

5、序号姓 名性别职务/工种证书备注证书编号有效期1王克军男总经理苏建安A（2009）00036192012-10-11全面负责2李 伟男付经理苏建安A（2009）00036182012-10-11技术、安全3王克彬男安全负责人苏建安C（2009）01005552015-03-15安全、质量4仕正余男劳务经理1340005254项目负责5许大勇男材料负责材料供应6李守国男后勤负责治安与生活7王立春男公司质安苏建安C（2009）01005542015-03-20监督检查与验收操作技工保障措施序号姓 名性别职务/工种证书备注证书编号有效期1男架子工登高作业2男架子工登高作业3男架子工登高作业4男架子工
6、登高作业5男架子工登高作业6男架子工登高作业7男架子工登高作业8男架子工登高作业9男架子工登高作业10男架子工登高作业注：建筑施工特种作业操作资格证：以进场实际人员为准。 六、安全施工技术措施：1、材质及其使用的安全技术措施： 扣件的紧固程度应在40-50N.m，并不大于65N.m,对接扣件的抗接承载力为3KN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。 2、脚手架搭设的安全技术措施： 脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到
7、设计强度的75以上才能施工。 搭设过程中划出工作标志区，禁止行人进入、统一指挥，上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告拆对方，并得到允许，以防坠落伤人。 落地式钢管脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。 脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手加在每日收工前，一定要确保架子稳定。 脚手架必须配合施工进度搭设，一次搭设高度不宜超过相邻连墙件以上两步。 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。 3、脚手架上施工作业在安全技术措
8、施： 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。 施工荷载控制：本工程外架主要作安全保护作用。主要供施工人员施工用，故本脚手架设设计荷载可仅考虑装饰施工人员、一般手动工具等荷载。除人员走动及少量材料临时堆放外，基本上不考虑脚手架堆载。因此，多余材料要及时清理，不准长期堆放。按施工方案规定，施工中不准超载使用（本方案按结构架3KN/m计算）。在架体上不准存放大量材料、过重的设备，施工人员作业时，尽量分散脚手架的荷载，严禁利用脚手架做垂直运输。 卸料平台应自成受力系统，禁止与脚手架连接，防止给脚手架增加不利荷载，影响脚手
9、架的稳定和平台的安全使用。 结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。 当搭设高度在2550m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀必须连续建设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。七、材料质量要求： 选用材料此外架所
10、用的脚手架钢管采用现行国家标准直缝电焊钢管（GB/T 13793）中规定的外径为48mm，壁厚为3.5mm，（南京市场实际钢管壁厚2.8mm进行计算）的3号普通钢管，其质量符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的要求。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管上禁止打眼。扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管脚手架扣件（GB15831）的规定。扣件的附件（T形螺栓、螺母、垫圈）采用材质符合现行国家标准碳素结构钢（GB/T 700）中Q235-A级钢的规定。扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷。钢管和
11、扣件均必须有出厂合格证及检验单。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。扣件在加紧钢管时，开口处最大距离小4.5mm，必要时进行抗滑扭试验。脚手架采用的扣件，在螺栓拧紧扭矩达65N.m时，不得发生破坏。脚手板采用竹笆片。规格为1200mm800mm，不得使用腐烂、散边或破损严重的竹片。安全网：选用合格的聚氯乙烯编织的2000目密目安全网，规格为1.8m6.0m的单张网重量应在3.0以上，并尽量满足环境效果要求。连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。 物资计划：1、材料需求量计划：脚手架施工
12、需要的物资，随脚手架施工进度分批陆续进场。主要材料参数表：【钢管落地脚手架】钢管48 2.8扣件配套脚手板竹笆片脚手板安全网密目安全网八、双排落地式钢管脚手架施工工艺：【钢管落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)22.5钢管类型482.8立杆纵距(m)1.5立杆横距(m)0.8立杆步距(m)1.8双立杆计算方法按双立杆受力设计挡脚板1步1设脚手板2步1设横向斜撑0跨0设连墙件布置方式两步三跨连墙件连接方式扣件连接 设计总体思路1、全部杆件横平竖直，整齐清晰美观，造型一致，平竖通顺对直，连接牢固，受荷安全，有安全操作空间，不变形、不摇晃、不积水。2、搭
13、设顺序：放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3-4根立杆后，随即装置第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按40-60Nm力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量，设置连墙件（或加抛撑），按第一步程序和要求搭设第二步、第三步，随搭设进度及时装设连墙件和剪刀撑，铺设竹笆片和搭设作业层防护
14、栏杆，张挂密目网全封闭。3、定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。落地式脚手架简图 构造设计尺寸：搭设：双排脚手架，搭设高度36.8m（包括女儿墙及防护栏杆），12米以下采用双立杆，12米以上采用单立杆，纵距1.5m，横距为0.8m，步距1.8m； 大横杆在上，搭接在小横杆上的大横杆根数为 2 根；内排架离墙300mm； 连墙件采用两步三跨，双扣件连接； 脚手板铺设13层(底层、作业层及其上下层)； 立杆及纵横向水平杆构造要求： 地基处理： 地基回填土采用
