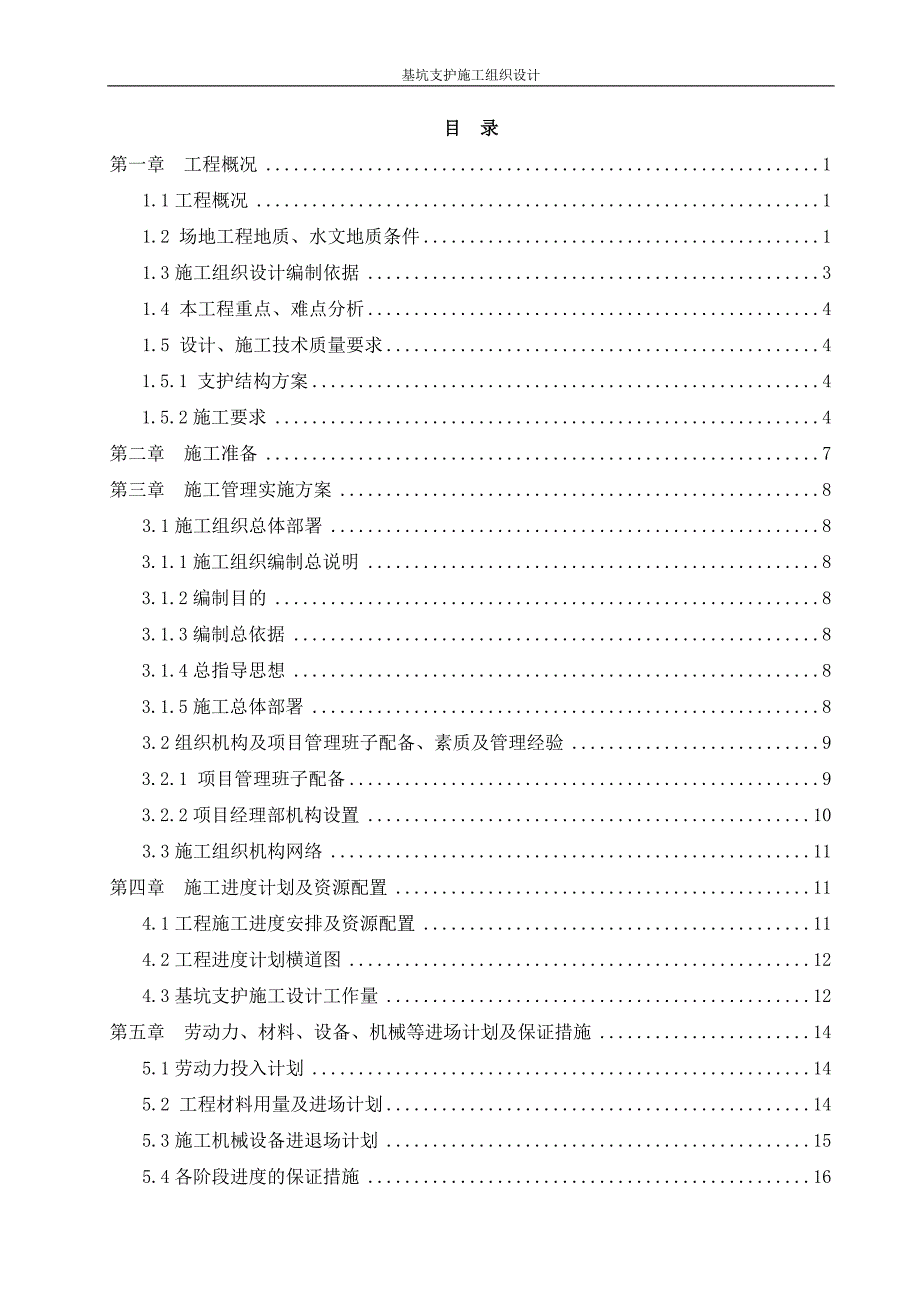

1、基坑支护施工组织设计某某紫金（浦口）某某特别社区科技创新一号大厦基坑支护工程施工组织设计编制人人： 审核人人： 批准人人： 某某勘察基础工程总公司目 录第一章 工程概况11.1工程概况11.2 场地工程地质、水文地质条件11.3施工组织设计编制依据31.4 本工程重点、难点分析41.5 设计、施工技术质量要求41.5.1 支护结构方案41.5.2施工要求4第二章 施工准备7第三章 施工管理实施方案83.1施工组织总体部署83.1.1施工组织编制总说明83.1.2编制目的83.1.3编制总依据83.1.4总指导思想83.1.5施工总体部署83.2组织机构及项目管理班子配备、素质及管理经验93.2

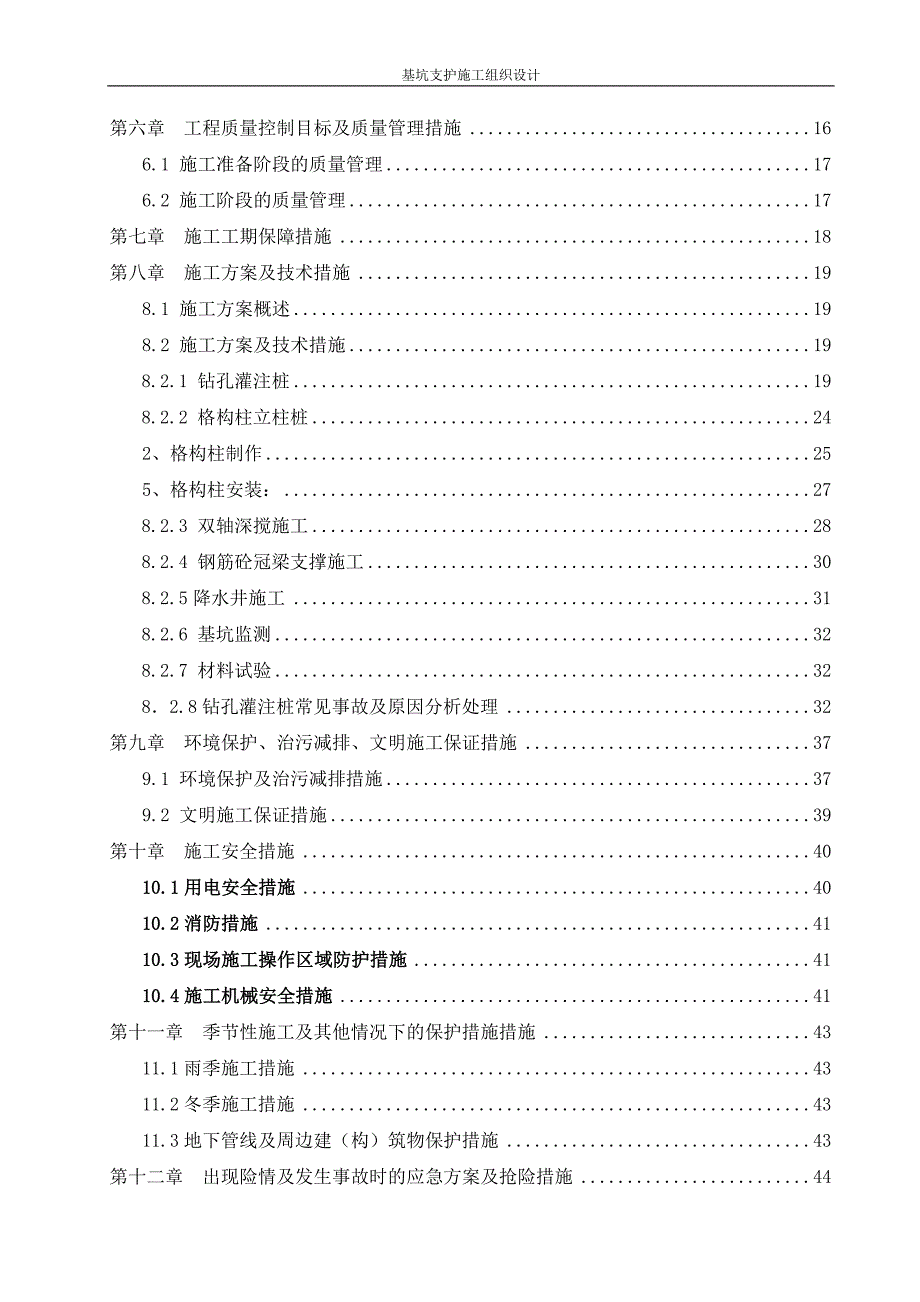

2、.1 项目管理班子配备93.2.2项目经理部机构设置103.3施工组织机构网络11第四章 施工进度计划及资源配置114.1工程施工进度安排及资源配置114.2工程进度计划横道图124.3基坑支护施工设计工作量12第五章 劳动力、材料、设备、机械等进场计划及保证措施145.1劳动力投入计划145.2 工程材料用量及进场计划145.3施工机械设备进退场计划155.4各阶段进度的保证措施16第六章 工程质量控制目标及质量管理措施166.1 施工准备阶段的质量管理176.2 施工阶段的质量管理17第七章 施工工期保障措施18第八章 施工方案及技术措施198.1 施工方案概述198.2 施工方案及技术措
3、施198.2.1 钻孔灌注桩198.2.2 格构柱立柱桩242、格构柱制作255、格构柱安装：278.2.3 双轴深搅施工288.2.4 钢筋砼冠梁支撑施工308.2.5降水井施工318.2.6 基坑监测328.2.7 材料试验3282.8钻孔灌注桩常见事故及原因分析处理32第九章 环境保护、治污减排、文明施工保证措施379.1 环境保护及治污减排措施379.2 文明施工保证措施39第十章 施工安全措施4010.1用电安全措施4010.2消防措施4110.3现场施工操作区域防护措施4110.4施工机械安全措施41第十一章 季节性施工及其他情况下的保护措施措施4311.1雨季施工措施4311.2
4、冬季施工措施4311.3地下管线及周边建（构）筑物保护措施43第十二章 出现险情及发生事故时的应急方案及抢险措施4412.1 应急处理领导小组成立4412.2 应急处理领导小组的职责4412.3 应急处理预案4412.4 应急处理措施4512.5 针对本工程特征的施工应急方案、防范及抢险措施4512.6当支护出现异常时的应对措施47第十三章 施工现场临时设施布置50第十四章 工程竣工验收及资料管理50附图：施工平面布置示意图第一章 工程概况1.1工程概况某某紫金（浦口）某某特别社区科技创兴一号大厦项目及基坑支护工程，本工程基坑支护由江苏华都建设有限公司负责设计。某某紫金浦口某某特别社区建设发展
5、有限公司拟建某某紫金(浦口)某某特别社区科技创新一号大厦位于某某浦口经济开发区石塘路，本项目主要由3-2#科研综合楼（2幢2324层主楼，中间为4层辅楼相连，为框剪结构，3-5#3-10#科研综合楼（6幢56层，中间为2层楼相连，为框架结构），3-11#服务综合楼（6层框架结构）以及2幢会所组成；3-5号3-11号建筑下设一层整体地下室。本次为地下室基坑支护工程。工程0.00相当于绝对标高8.38m，基坑开挖面积11000m2左右，基坑周长480m左右。本基坑实际开挖深度9.60m。（1）、支护结构设计说明： 1.本工程所注标高均为相对标高；本图纸中尺寸除标高以米计外，其他均以毫米计，本工程0
6、.00相当于绝对标高+8.38m； 2.根据本基坑的挖深、地质条件及周边环境，基坑侧壁安全等级为二级。 3.基坑采用钻孔灌注桩加一道水平砼支撑支护。 4.基坑周边采用双排双轴深搅施工形成封闭的止水帷幕。 5.基坑内采用管井结合明沟进行降排水。（2）工程周边环境 基坑东侧：支护桩离红线约11-18米，红线外为石塘路。 基坑南侧：支护桩离红线约25米，红线外为丰子河路。 基坑西侧和北侧：场地空旷。1.2 场地工程地质、水文地质条件（1）、岩土体工程地质层的评述如下：岩土体分层描述一览表层号地层名称颜色状态特征描述底板埋深（m）最小/最大厚度（m）最小/最大素填土灰褐色灰 色松散主要由粘性土、粉土组
7、成，含少量碎石、植根等杂物。局部夹淤质填土。具淤嗅。不均匀。填龄小于5年。0.40/2.500.40/2.501粉质粘土夹粉土灰黄色黄灰色可塑局部夹层面薄层状粉砂，层理发育。干强度低，韧性低，摇振反应中等。局部缺失。1.30/4.300.30/2.702淤泥质粉质粘土夹粉土灰 色流塑局部软塑，夹层面薄层状粉砂，层理发育。含少量腐植物碎片。干强度低，韧性低，摇振反应中等。全场分布。3.60/12.500.70/10.803粉砂夹粉土灰 色稍密饱水，含少量腐植物碎片，夹少量层面薄层状粉质粘土，层理较发育。具层理。含云母碎片。分布于场地东南部。9.40/12.002.00/7.904粉细砂灰 色青灰
8、色中密饱水，夹少量层面薄层状粉土、粉质粘土，具层理。含云母碎片。全场分布。20.80/23.4012.30/13.505粘 土灰 色软塑局部流塑，含大量贝壳碎片，含腐植物碎片。干强度中等，韧性中等，无摇振反应。全场分布。29.50/32.009.90/10.90 6粉细砂灰 色青灰色中密密实饱水，夹少量层面薄层状粉土、粉质粘土。含云母碎片。全场分布。42.20/46.4016.00/16.906A粉砂夹粉土灰 色稍密中密饱水，夹少量层面薄层状粉质粘土，层理较发育。具层理。含云母碎片。呈透镜体状分布于场地北部。34.70/40.001.10/4.00中粗砂夹卵砾石灰色中密局部密实，局部充填可塑状
9、粉质粘土，卵砾石含量为1015%，直径一般为25cm，局部可达8cm以上，石英质，次圆状。50.00/55.107.70/10.50 1泥质粉砂岩（强风化）紫红色岩芯呈密实砂土状，夹有未完全风化岩碎块，手捏易散碎，遇水极易软化。岩体基本质量等级为级。52.20/56.500.50/2.702泥质粉砂岩（中风化）紫红色岩芯较完整，呈柱状长柱状为主，少量短柱状，锤击声哑，易碎，少见裂隙。钻进时钻机平稳，进尺平稳，较快。岩体基本质量等级为级。顶板埋深（m）52.20/56.50揭露最大厚度（m）11.00（2）、水文地质条件根据地下水的赋存、埋藏条件，拟建场地地下水主要为松散土层孔隙潜水和承压水。孔
10、隙潜水赋存于层厚填土空隙和5层以浅土体孔隙中。6层和层赋存承压水，侧向补给，水量较丰富，因上覆土层厚度较大，对基坑及本工程建设基本无影响。基岩裂隙发育一般，钻探过程中未见漏浆现象，因其裂隙发育不均，局部可能存在裂隙水，富水性随裂隙发育程度不均而变化，总体富水性较弱。勘察期间测得孔隙潜水初见水位埋深0.30.9m，稳定水位埋深0.00.75m，地下水位年变幅为1.5m。据区域水文地质调查资料，场地历史最高水位7.50m，近35年最高水位7.10m。1.3施工组织设计编制依据1.建筑地基基础工程施工质量验收规范（GB50202-2002）；2.建筑地基基础设计规范（GB50007-2002）；3.
11、钢结构工程施工质量验收规范（GB50205-2001）；4.混凝土结构工程施工质量验收规范（GB50204-2002）；5.建筑地基处理技术规范（JGJ79-2002）；6.混凝土结构设计规范（GB50010-2002）；7.钢筋焊接及验收规程(JGJ18-2003)；8.钢结构设计规范（GB50017-2003）；9.建筑桩基技术规范（JGJ94-2008）；10建筑边坡工程技术规范（GB50330-2002）；11某某市建筑工程危险性较大的部分分项工程安全技术管理实施意见（宁建工字2009104号；12危险性较大的部分分项工程安全管理办法（建质200987号文） ；13.某某地区地基基础设
12、计规范（DGJ32/J 12-2005）；14.本工程基坑支护施工图；15.本工程岩土工程勘察报告； 在施工期间，若有新的国家规范规程及标准和地方规定颁布，按新的规范规程、标准及规定实施。1.4 本工程重点、难点分析1.本基坑位于拟建工程位于某某浦口经济开发区石塘路，隶属于长江漫滩相地貌单元，原有地貌形态为农田，现已推填平整，场地地势较平整。2.根据对工程所在区域，施工场地地下水类型多为孔隙潜水，水位受大气降水入渗与侧向补给影响，地下水位较浅，有一定的富水性、透水性。含杂物多易塌孔。必须做好降水井降水与排水沟相结合的排水措施，做好排水工作。3. 基坑南侧和东侧有主干道，道路地下有管线，施工时对
13、基坑施工质量要求比较高，基坑变形要求比较高，保护道路管线的责任比较重大。4、场地内分布的-2层和-4层为相对软弱土体，具高含水率、高压缩性、低强度，工程地质性质差。由于软土透水性小，钻孔桩钻孔时，易缩径，塌孔，对施工及成桩质量影响较大。故在施工过程要采取有效的措施保证成桩质量。1.5 设计、施工技术质量要求1.5.1 支护结构方案根据本基坑周边环境，综合场地的工程地质、水文地质条件及基坑开挖深度，结合建设单位要求，以安全可靠，经济合理，技术可行，方便施工为原则，采用的支护结构方案为：单支点排桩等支护形式；本基坑支护排桩采用钻孔灌注桩；基坑四周采用双轴深层搅拌桩作为止水帷幕；支撑体系采用混凝土支
