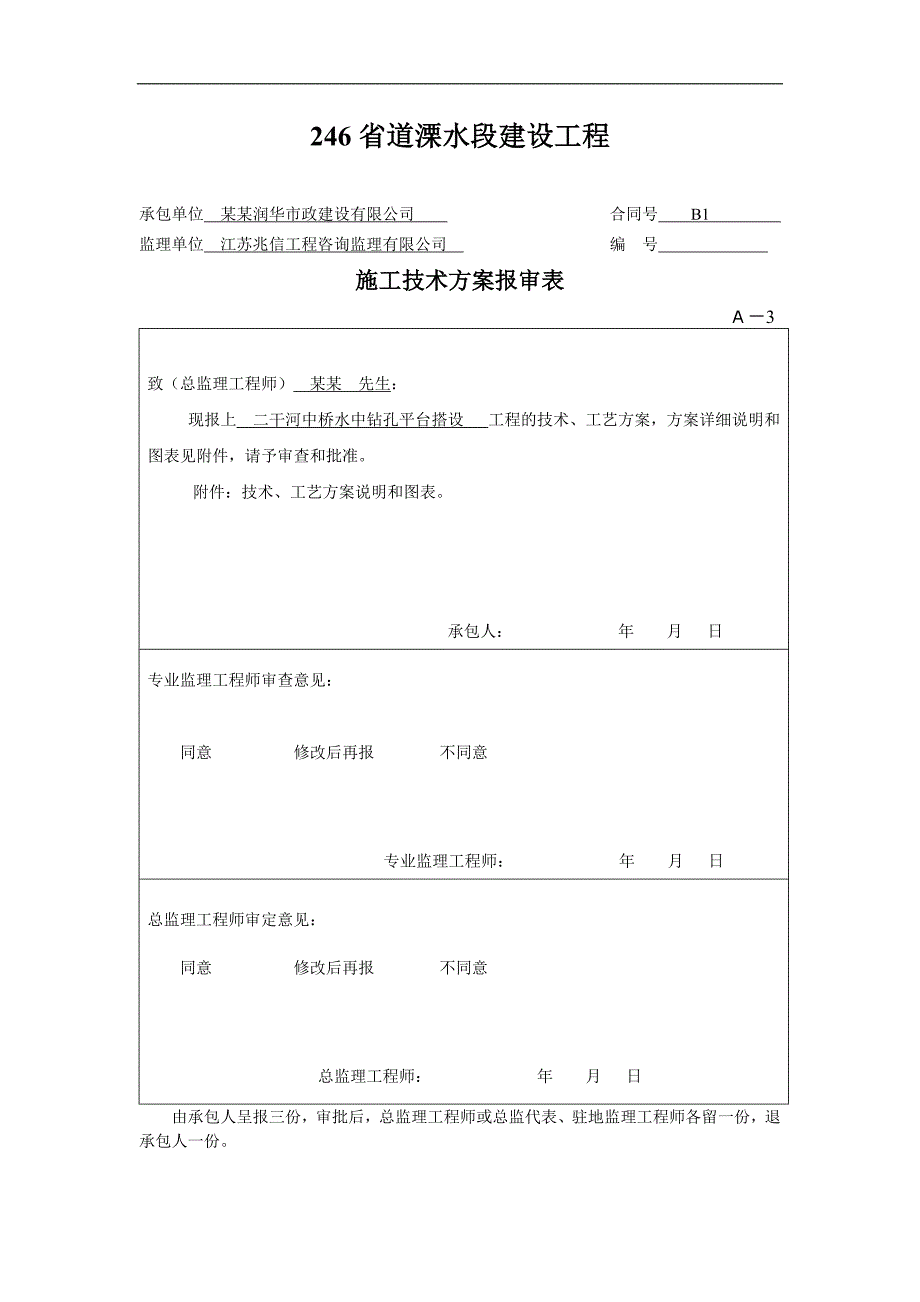

1、246省道溧水段建设工程承包单位某某润华市政建设有限公司 合同号B1监理单位江苏兆信工程咨询监理有限公司编号 施工技术方案报审表 3致（总监理工程师）某某 先生： 现报上二干河中桥水中钻孔平台搭设 工程的技术、工艺方案，方案详细说明和图表见附件，请予审查和批准。 附件：技术、工艺方案说明和图表。 承包人： 年 月 日专业监理工程师审查意见：同意修改后再报不同意专业监理工程师： 年 月 日总监理工程师审定意见：同意修改后再报不同意 总监理工程师： 年 月 日由承包人呈报三份，审批后，总监理工程师或总监代表、驻地监理工程师各留一份，退承包人一份。某某溧水开发区外环路（246省道溧水段）（B1标合同

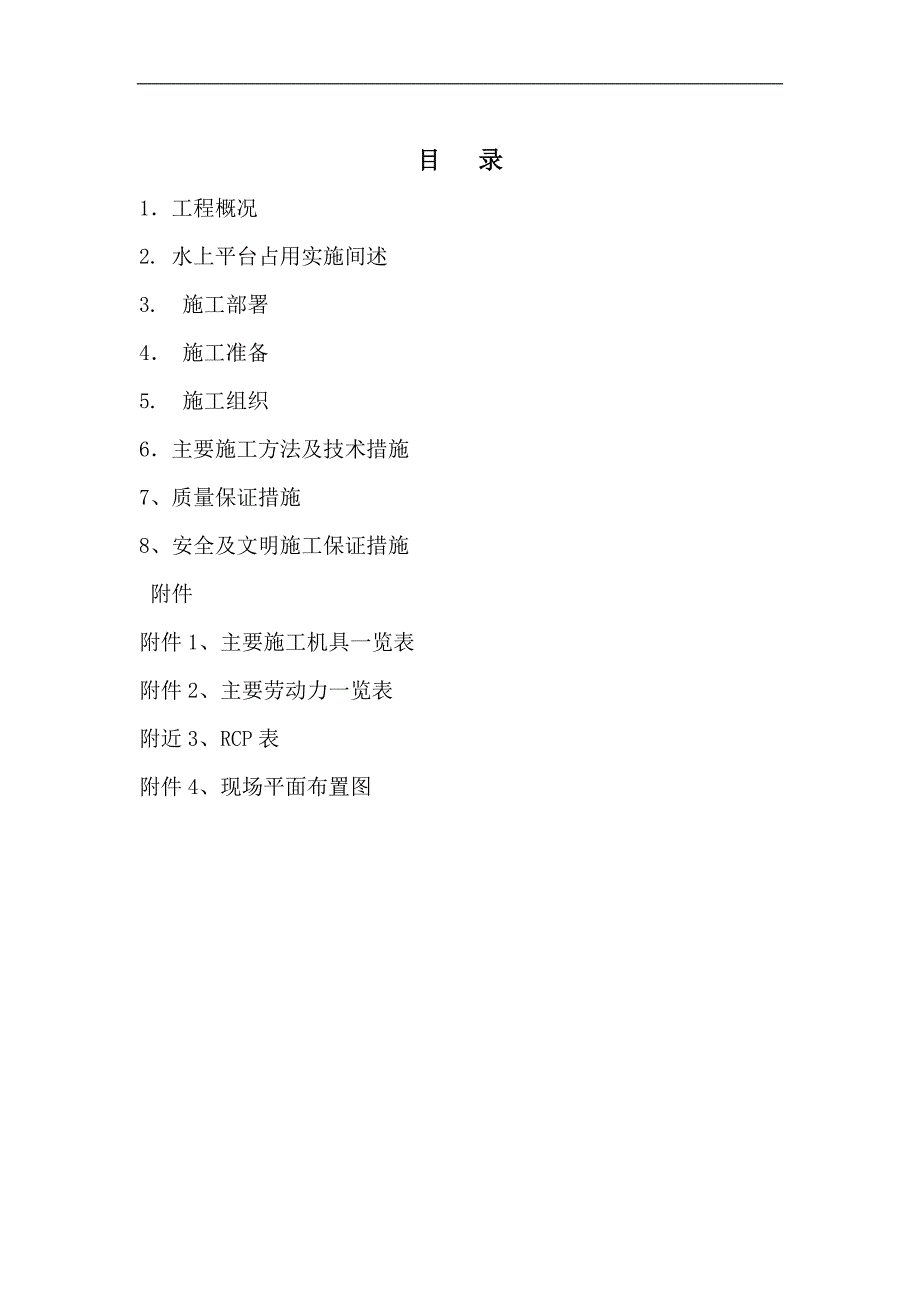

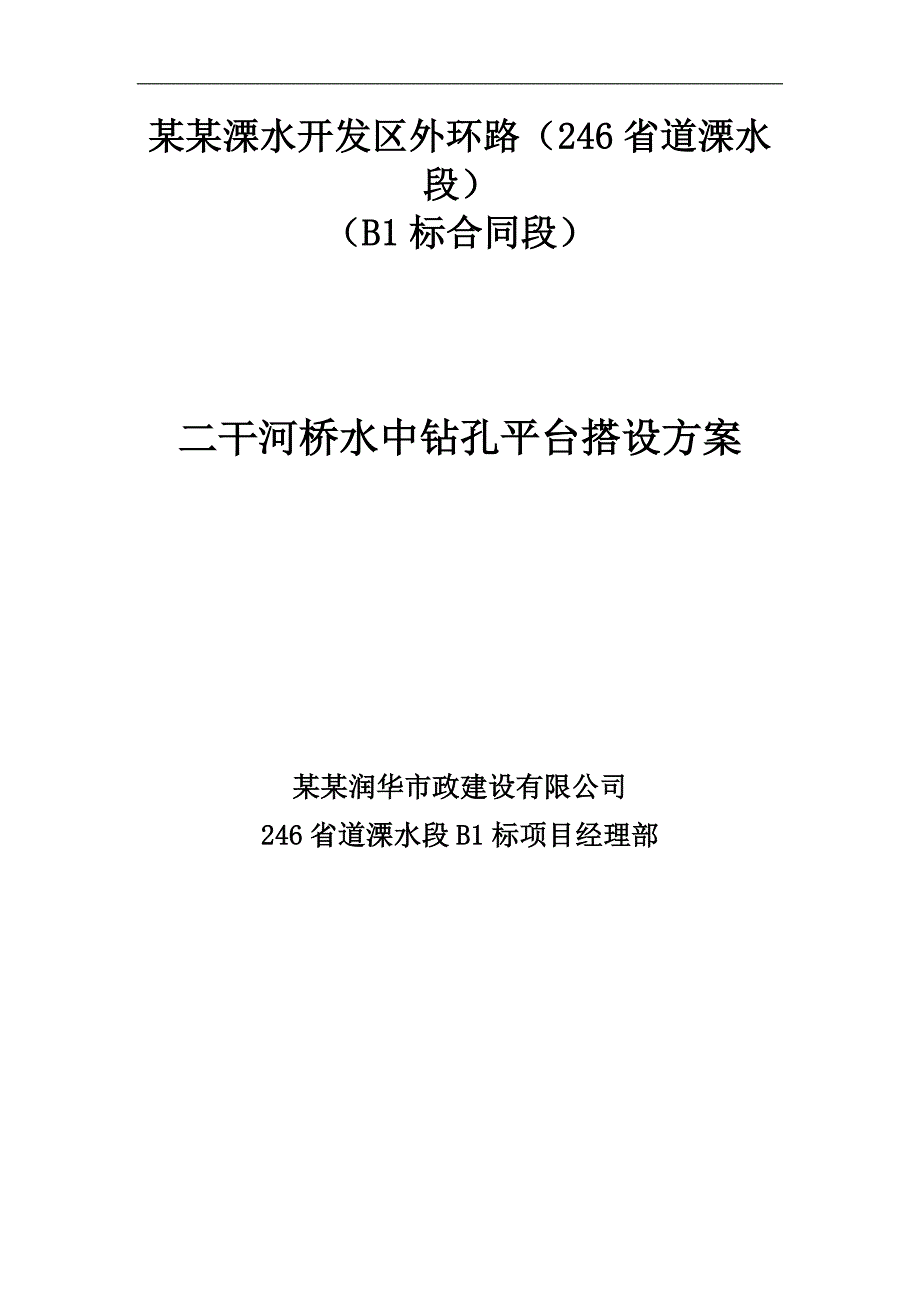

2、段）二干河桥水中钻孔平台搭设方案某某润华市政建设有限公司246省道溧水段B1标项目经理部目 录1工程概况2. 水上平台占用实施间述3. 施工部署4 施工准备5. 施工组织6主要施工方法及技术措施7、质量保证措施8、安全及文明施工保证措施附件附件1、主要施工机具一览表附件2、主要劳动力一览表附近3、RCP表附件4、现场平面布置图一、工程概况河道现状及相关要求工程概述二干河中桥中心桩号为K32+838.7，跨越二干河， 桥跨按320m布置 ，全长66.12m桥梁上部结构为预应力混凝土空心板，先简支后桥面连续，下部结构采用双柱式墩，直径1.5m钻孔灌注桩，桩柱式台，直径1.2m钻孔灌注桩基础。桥梁全
3、宽26m，与路基同宽，左、右幅分离。桥面横坡为双向3%。二干河中桥在二干河三叉口东侧跨越河道，路线跨越处河道由宽变窄，河口宽由58.260.2，水面宽约27m，部分河坡及河床底部采用浆砌片石防护，两侧堤顶路为泥结碎石路，高程13.514m，宽约4m，本桥设计水位为12.4m。路线跨越处的二干河两侧为圩区，名叫白土圩，圩区地面标高约7.8m，二干河两侧修建了几处排涝泵站和灌溉沟渠，干旱时二干河灌溉圩区农田，排涝时泵站启动往二干河内抽水，圩区排涝水位为7.5m.路线跨越处二干河为等外航道，根据溧水区航道站要求，最低通航水位为6.1m，最高通航水位9.2m，通行净空达到18m*3.5m.二、水上平台
4、占用实施简述 2.1水上平台平台搭设方案选择 2.2水上平台占用范围 2.3平台施工占据时间2.4占用完河道修复措施2.1水上平台平台搭设方案选择水上工作平台占用河道时间较长，其施工时间跨越2015年的3月2014年5月，施工末期正值汛期，水上施工平台安全稳定性要求、平台使用期间泄洪畅通是本项工作的关键。 本桥采用普通的木桩支架平台完全能满足水上钻孔桩施工的要求.2.2占用完河道修复措施下部结构施工结束7日内，立即组织清运全部施工材料，拔除平台所用的木桩，钢护筒。为保证河道畅通，以上一切工作做完后自检，报监理组复检，然后报请航道、海事部门进行验收。三、施工部署3.1本工程 采用圆木一次性打设，
5、1#墩、2#墩钻孔灌注桩均采用此排架平台。3.2 施工点需要打桩船只一艘， 圆木数量根据实际使用量控制。四、施工准备4.1河道部门、水利部门已审批并具备实施条件。4.2施工前组织有关人员熟悉有关施工图纸，明确设计意图，施工人员学习本施工方案后方能施工。4.3施工路段已探明水下设施、地形情况一探明。4.4施工前，施工位置政策处理工作已完成。4.5由项目部专职测量人员定出本施工管道敷设位置，经监理单位和业主复测无误。4.6施工用电、机械设备、工器具已经准备并检验合格。4.7施工所准备的机械和材料，应在施工前布置到指定的位置。4.8施工现场的需设置的如：警示灯、警示标志、安全围护等安全设施、措施所需
6、器材已准备完成。五、施工组织5.1施工顺序测量放样、根据方案放出钻孔桩及圆木桩位置 清除抛石等水下障碍物打圆木桩 方木连接 水上平台临边围护等钻孔桩及其他各工序施工拆除水上平台5.2施工时间本工程施工开始时间随时按照业主、监理及相关部门要求进行开工，开工后20个工作日内完成。5.3施工实施及措施5.4甲方提供地面标高水准点和施工测量控制网,项目部已完成引测标高水准点和控制点加密并固定保护。5.5做好了施工队伍的配置及准备工作,建立强有力的项目管理机构,形成了完善的生产、施工技术、质量、安全、文明施工管理体系。5.6组织施工机械,机具的进场,安装,试运转。5.7做好施工现场材料堆放场地,备足平台
7、所需圆木桩和方木等。5.8配置各种质检仪器及计量器具，并进行检测合格，以确保工程质量。六、主要施工方法及技术措施6.1测量放样根据设计图纸放出钻孔桩位置，以及根据水上平台施工方案放出圆木桩位置。6.1.1 测量技术管理我方在本工程施工中拟建立严格的测量校核、复核、审核技术管理制度。 6.1.2 控制测量6.1.2.1 复测导线点用全站仪按相同的导线形式和精度进行对原有导线点复测，并将测量结果进行平差计算后，将相关资料报监理工程师进行审核、批准，确定其首级导线点的坐标数据，并以此作为施工控制测量的依据。6.1.2.2 地形复测和建立施工控制网在导点复测完毕并得到设计认可后，在开工前进行施工控制网
8、测设。用全站仪和工程施工放样软件，在现场监理工程师的监督下，依据导线点和施工文件设计里程中桩坐标，用坐标法恢复里程桩位（加密桩位同时进行）。施工控制网点在导线测量完成后，布设次级导线加密（结果需经监理工程师认可），以满足在构造物和路基放样、控制的要求。所有测设标志，设置均应牢固可靠，且不受施工或其他条件的影响，并定期对各点进行复测、保护，发现问题应及时补测和恢复。6.1.3 测量施工注意事项6.1.3.1所有使用的测量仪器必须经过有校核资格的计量局的校核认证。且所有仪器必须在校定周期内使用，有问题或超出使用周期的必须送当地有关部门进行校核、许可方能使用。6.1.3.2所有布设的导线点，次级导线
9、点及控制桩位点必须牢固可靠，不易破坏且通视效果良好。每经过一段时间后均应进行校核。6.1.3.3新建的导线控制点请监理工程师复核无误后使用。6.1.3.4测量放样中，应反复测量标高、坐标，确保与设计一致，标高及中线误差应严格控制在允许范围内。6.2水上施工平台搭设6.2.1钻孔桩水上施工平台采用6-8m的圆木桩，圆木桩小头直径为15cm。桩入土1.5m，桩顶离测时水位水平面150cm。6.2.2圆木桩桩顶采用20*20cm的方木进行连接 。6.2.3打圆木桩前，必须仔细测量放样，按照施工方案放出圆木桩位置。然后清除抛石等障碍物。6.2.4圆木桩进场后，进行外观复查。并用卷尺测量，该木桩的长度、
10、直径等必须符合要求。6.2.5圆木桩采用人工配合在船上打木桩。6.2.6横向和竖向方木，用蚂蝗钉进行连接。6.2.7水上平台用钢管及绿网进行临边围护，防止人员及材料掉入水中。6.3排架打设方案水上施工平台宽32m，圆木桩间距横向为0.8m，圆木桩顶采用方木连接，蚂蝗钉连接固定，每排桩间距1m，排与排之间距桩顶1m处用方木连接，并用蚂蟥钉连接固定。 水上施工平台平面图6.4圆木桩承载力验算根据地质资料，桩入淤泥质粘土质层，拟入土层深度为1.5m，圆木桩小头直径为15cm，则：单桩竖向极限承载力特征值为：QK =QSK +QPK=Uqsikli+qpkAP =3.140.15203+3.140.1
11、10.11500=48.85KN经查表，-15型号主机重约4.7t，考虑桩基吊导管、钢筋笼等因素，桩机总重量取15t，人及其它移动荷载取10t；总荷载为：N=1.4N+1.4G=1.4（15+10）10KN=350KN-15型号的钻机外形（长*宽*高）为2.81.93m单桩所受荷载：Q=350/16=22KN48.85（QK）七、质量保证措施7.1建立完善实施质量体系所必须的组织机构、责任、程序、过程和资源，促进质量体系有效运转。7.2在管理上开展“三工序”活动（检查上道工序、保证本道工序、服务下道工序），认真做好技术交底和技术复核工作。7.3实行班组自检，下道工序互检，部位施工员复查，专职质
12、量员核检的三级质量验收制度。八、安全及文明施工保证措施 9.1坚持“安全第一，预防为主”的方针，严格遵守业主单位的安全生产管理方针、目标和一系列安全生产的有关规定。9.2施工前认真做好施工人员的安全技术交底工作，专职安全员进行日常的监督和巡查，发现问题及时整改。9.3施工人员进入施工现场必须戴好安全帽，并扣好帽带。9.4配电线路按规定容量及线径要求布设，设三级漏电保护装置，夜间施工须增加照明设施，灯具不得直接绑扎在钢筋、钢管等金属材料上，配电箱及各类机械做好防雨、接地工作，由电工负责检修电器线路，带电作业必须有监护人和穿绝缘鞋等措施，确保安全用电。9.5吊装工作严格按照吊装规范要求吊装管木桩。
13、9.6施工区域用护栏临时隔离，并在护栏上部设置警示标志及警示灯。9.7施工现场作业环境本着“保护环境，共同建造绿色家园”的原则，设专人负责作业环境的日常管理工作。9.8施工区域周边道路应平整畅通，无堆积物，定时整理、清扫。9.9加强对污水的管理，保护和改善环境；施工区域范围内的沟道、地面无垃圾，作业面应做到“工作过程随手清”；剩余材料要堆放整齐、可靠，废料及时清理至废料箱。附表一 主要施工机械配备计划表序号机械或设备名称规格型号数量国别产地制造年份额定功率（KW）性能来源情况完好情况1木工加工设备平刨圆锯1浙江200610良好自有完好2打桩振动锤大宇HD2201上海2005良好自有完好3船只木船1 20073吨良好自有完好4水准仪S32苏州2001良好自有完好5全站仪苏一光1 良好自有完好附表2 主要劳动力一览表工种人数备 注管理人员4负责组织班组进行施工打桩工人18负责打圆木桩普通工10木桩运送、排架上通道搭设水电2用电管理、施工合计34
