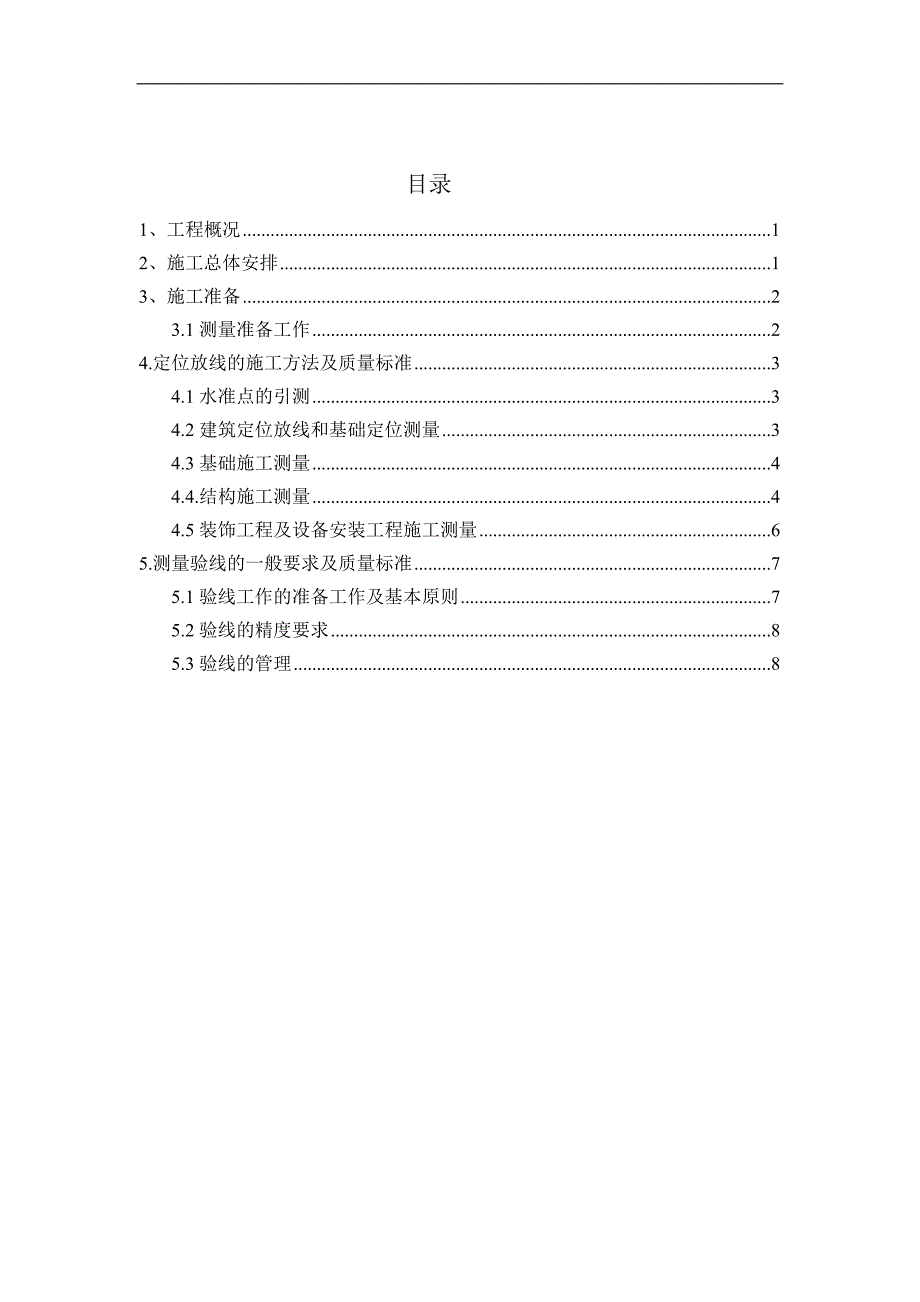

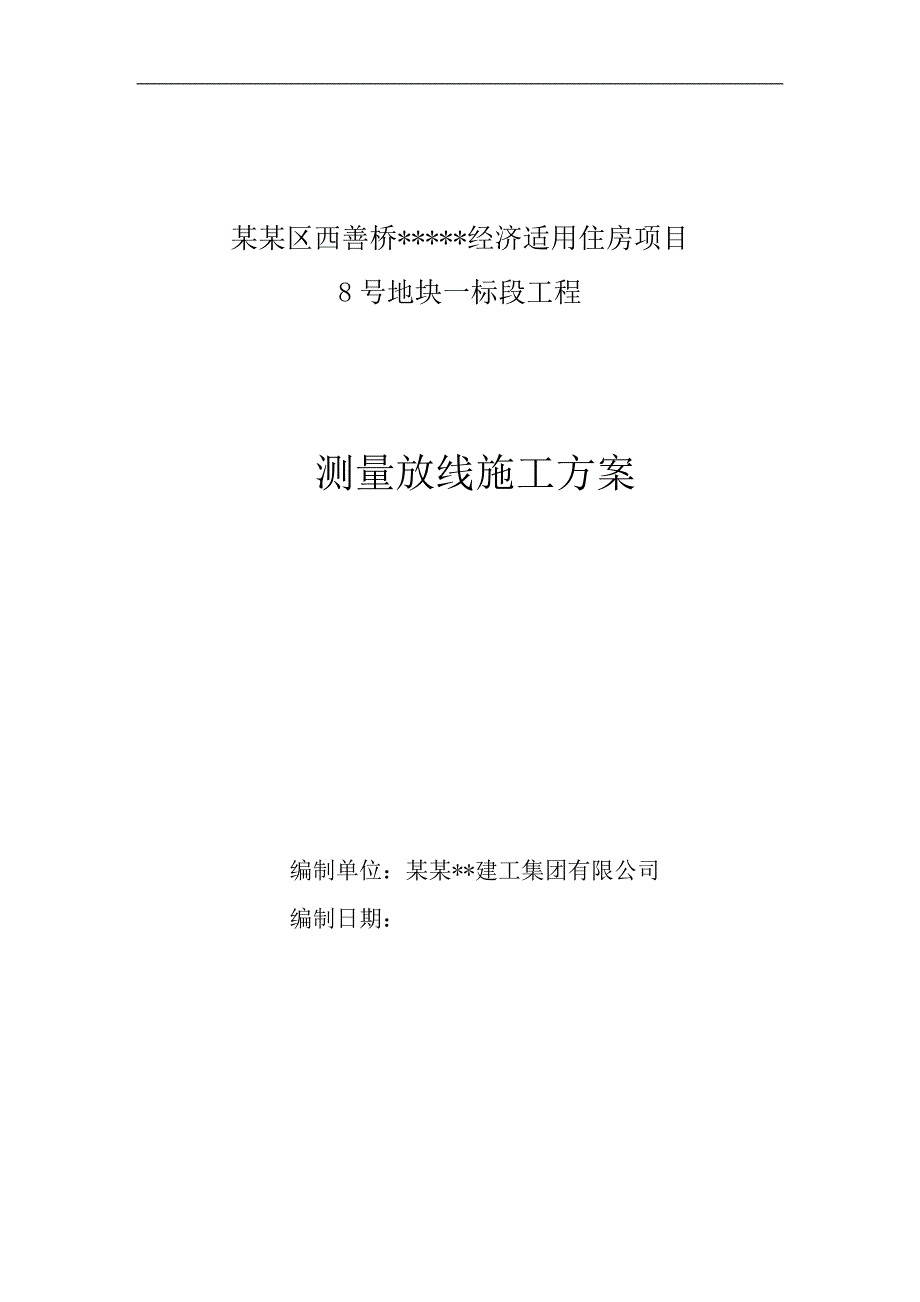

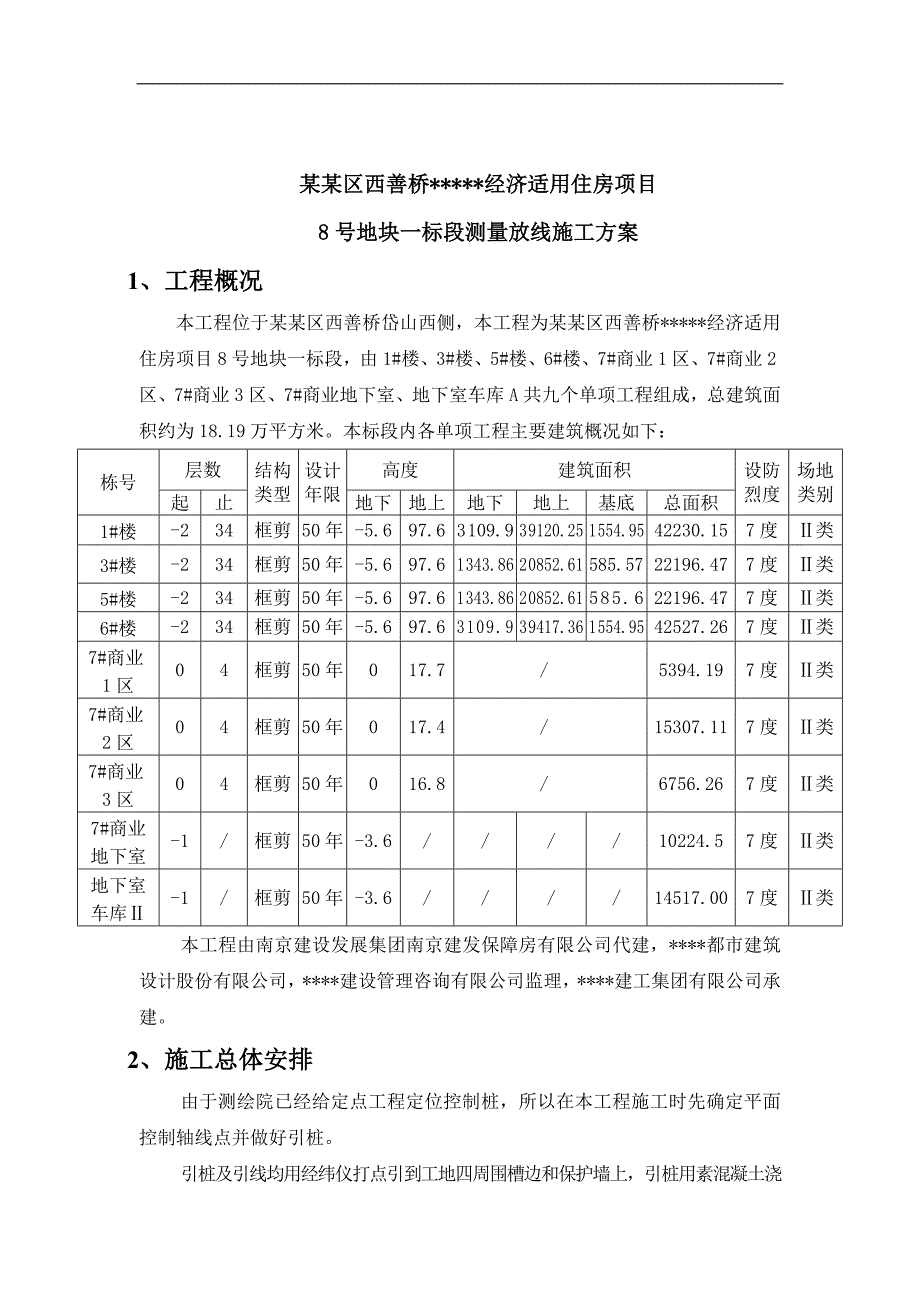

1、某某区西善桥*经济适用住房项目8号地块一标段工程测量放线施工方案 编制单位：某某*建工集团有限公司 编制日期： 目录1、工程概况12、施工总体安排13、施工准备23.1测量准备工作24.定位放线的施工方法及质量标准34.1水准点的引测34.2建筑定位放线和基础定位测量34.3基础施工测量44.4.结构施工测量44.5装饰工程及设备安装工程施工测量65.测量验线的一般要求及质量标准75.1验线工作的准备工作及基本原则75.2验线的精度要求85.3验线的管理8某某区西善桥*经济适用住房项目8号地块一标段测量放线施工方案1、工程概况本工程位于某某区西善桥岱山西侧，本工程为某某区西善桥*经济适用住房项
2、目8号地块一标段，由1#楼、3#楼、5#楼、6#楼、7#商业1区、7#商业2区、7#商业3区、7#商业地下室、地下室车库A共九个单项工程组成，总建筑面积约为18.19万平方米。本标段内各单项工程主要建筑概况如下： 栋号层数结构类型设计年限高度建筑面积设防烈度场地类别起止地下地上地下地上基底总面积1#楼-234框剪50年-5.697.63109.939120.251554.9542230.157度类3#楼-234框剪50年-5.697.61343.8620852.61585.5722196.477度类5#楼-234框剪50年-5.697.61343.8620852.61585.622196.47
3、7度类6#楼-234框剪50年-5.697.63109.939417.361554.9542527.267度类7#商业1区04框剪50年017.7/5394.197度类7#商业2区04框剪50年017.4/15307.117度类7#商业3区04框剪50年016.8/6756.267度类7#商业地下室-1/框剪50年-3.6/10224.57度类地下室车库-1/框剪50年-3.6/14517.007度类本工程由南京建设发展集团南京建发保障房有限公司代建，*都市建筑设计股份有限公司，*建设管理咨询有限公司监理，*建工集团有限公司承建。2、施工总体安排由于测绘院已经给定点工程定位控制桩，所以在本工程
4、施工时先确定平面控制轴线点并做好引桩。引桩及引线均用经纬仪打点引到工地四周围槽边和保护墙上，引桩用素混凝土浇筑外围砌砖及搭设短管架子保护，墙上弹线并做明显标志保护，待施工时随时引测。水准点根据测绘院已经给定的坐标高程导入现场工程围墙各角处，这些点作为现场水平控制点。*根据本工程特点，在基础开挖至基底时，要对基底做好水平控制，在间距3.03.0的范围内做好基底的标高控制网。平面轴线，在槽边找平后，将轴线用经纬仪测设到边坡上浇筑混凝土墩，以利施工。3、施工准备3.1测量准备工作3.1.1各种数据收集和定位依据点的设置1）测量应收集的资料及准备工作。城市规划部门测绘成果；工程勘察报告；施工设计工程图
5、纸和有关变更文件；施工组织设计或方案；施工场区地下管线、建(构)筑物等测绘成果。2）平面控制点（引桩）应选择在土质坚硬便于长期保存的地方。3）高程控制点一般距新建建筑物不小于25m,本现场因场地狭小不能满足要求，则适时对现场内高程控制点进行复测,高程控制点的标识与标志的埋设应符合规范的有关规定,点位应选择在土质坚硬便于长期保存的地方,可利用固定地物或平面控制点。3.1.2测量仪器、量具的准备 序号 型 号 用 途精 度数量1全站仪BTS-6082C测量控制网的测设1台2J2型、J6型经纬仪精密水平角测量2秒级各1台3DS3型水准仪高程测量3mm2台450m钢卷尺水平垂直方向尺寸丈量检定2把5小
6、钢卷尺(5m)小距离丈量检定15把6塔尺（5m/3m）高程测量检定2/1根7 激光铅锤仪DZJ3-L1垂直控制网的测设1台8线锤吊线5kg4个4.定位放线的施工方法及质量标准4.1水准点的引测采用精密水准仪，选择附合水准路线进行。根据测绘院提供的水准城市导线高程，经往返测量，闭合差为-7mm，小于+5n0.5mm，并引入现场。高程控制网的精度要求：水准测量采用中丝读数法,每站观测顺序为“后-后-前-前”。水准测量的主要技术要求每公里高差中数中误差(mm)水准标尺观测次数往返较差、附合或环闭合差(mm)偶然中误差M全中误差MW与已知点联测环线或附合平地510双面往返往20L0.5注:L为附合线路
7、或闭合环线长度(以km计) 4.2建筑定位放线和基础定位测量4.2.1建筑物平面控制网的建立在施测过程中，掌握由整体到局部的原则，先布设主轴线引桩，在主轴线引桩的基础上加密测设其它轴线。建筑物平面控制网主要技术要求适 用 范 围测角中误差(”)边长相对中误差框架、高层、连续程度一般的建筑121/150004.2.2基础开挖放线:建筑物的平面控制网测定并验线合格后,按照建筑物平面控制网的精度测定建筑轴线控制桩,基槽开挖边界应拉小线沿基槽内口撒白灰线。 基础开挖期间，应及时做好基础边坡及附近建筑物的沉降变形观测工作，根据现场具体情况，在基坑东侧设置观测点。4.2.3建筑物的基础放线1）基础开挖平面
8、控制：基槽开挖边界线分为上口线和下口线。2） 边坡开挖注意事项：边坡开挖时，要严格进行控制，为了确保边坡开挖的质量，做到不欠挖、不超挖。夜间土方施工时，要保证有足够的的照明设备，现场各角落除配备大探照灯外，还需配备可移动的碘钨灯，以使开挖区域内光线充足便于测量控制工作的顺利进行。3）控制开挖标高:允许误差为10mm。4）基础放线:在垫层上,建筑外轮廓轴线投测闭合,经校测合格后,用墨线详细放出细部轴线与有关边界线。基础放线尺寸的允许误差长度L,宽度B的尺寸(m)允 许 误 差(mm)30L(B)601060L(B)9015注:轴线的对角线尺寸,允许误差为边长误差的1.414倍,外轮廓轴线夹角的允
9、许误差为1。4.3基础施工测量 混凝土基础施工:为检验模板位置与控制模板竖直度,宜在板墙两侧设控制线,控制线精度与轴线精度相同,模板上口轴线位移不得超过3mm,内墙用线坠检查,外墙用经纬仪检查。4.4.结构施工测量4.4.1建筑物的轴线竖向投测与高程传递1）竖向投测：本工程地下部分竖向投测采用内控法，即将轴线及轴线控制线（距轴线1m线）引至导墙上，做出明显标记，标出轴线号及控制线编号，直至首层楼板轴线完毕。2）首层以上轴线引测（采用内控法）:首层放线验收后,应将控制线借线引至楼内各控制点,以后在这些点的竖向位置处每层留置150孔洞，用激光铅垂仪将控制点投测到各楼层，作为各个施工层主轴线竖向投测
10、的基准。3）投测轴线的选择:控制轴线应是建筑物的外廓轴线、施工流水段的分界轴线,楼梯间两侧轴线测设。4）投测的精度要求:轴线竖向投测的允许误差项 目允 许 误 差 (mm)每 层3总 高55）施工层放线顺序:先在结构面上校核投测轴线,闭合后再测设细部轴线,然后据此测设墙、柱、梁、门窗洞口等边线。6）精度要求:各个部位放线的允许误差项 目允许误差(mm)外廓主轴线长度(L)30mL60m1060mL90m15细部轴线2承重墙、梁、柱边线3非承重墙边线3门窗洞口线34.4.2高程传递1）首层传递点的设立:选择高程传递点应满足上下贯通,垂直量尺的要求,主要为结构外墙、边柱或楼梯间等处,至少要由3处向
11、上传递,以便于施工层校核、使用。2）传递的精度要求:标高竖向传递的允许误差项 目允 许 误 差(mm)每 层3主体封顶标高总允许偏差203）施工层的抄平放线:抄平放线前首先校核首层传递上来的三个点,当较差小于3mm时,以其平均值引测水平线,抄平时尽量将水准仪安置在测点范围的中心位置，以保证测距大致相等，并进行一次精密定平,水平线标高允许误差为3mm。4.4.3倾斜观测主体结构施工中，在建筑物各大角0.000设置上一个标志点、施工过程中每三层设一个标志点作为观测点，上下标志点应位于同一垂直视准面内。观测时，经纬仪架设在远离建筑物的位置上，瞄准上部点，用正镜法向下投点，如与下部点不重合，则说明建筑
12、物发生倾斜，其倾斜率按下式计算：i=tg=D/H式中:i主体的倾斜率：D 建筑物顶部观测点相对于底部观测点的偏移值（mm）； H建筑物的高度（m）； 倾斜角（）； 建筑的倾斜观测，必须分别在互成垂直的方向上进行并作好记录，经监理或业主核准后保存；观测频率每施工一层观测一次，如超出规范允许值，应按规范增加测量次数。序号 项 目允 许 偏 差1竖向层间测量每层轴线尺寸偏差3mm2主体封顶总垂直偏差20mm4.5装饰工程及设备安装工程施工测量4.5.1装饰工程与设备安装工程施工测量1）水平线:每3m两端高差应小于1mm,同一条水平线的标高允许误差为3mm。2）室外铅垂线:使用经纬仪投测,两次投测结果
13、较差应小于2mm,特殊情况,倾角超过40时可采用弯管目镜。3）室内铅垂线:可用线坠或经纬仪投测,其精度应高于1/3000。4.5.2地面面层施工测量1）标高控制线:在四周墙面与柱身上测设出建筑500mm水平线,作为地面面层施工的标高控制线。2）检测标高用水准仪的选择:测量允许误差大于2mm时,宜选用DSZ3级。3）检测标高和水平度的点距:大厅宜小于5m,房间宜小于2m或按照施工交底。4.5.3吊顶和屋面施工测量1）吊顶施工测量水平线:以500mm线为依据,用钢尺量至吊顶设计标高,沿墙四周弹水平线。十字直角定位线:其中一条与外墙面平行,十字线按实际空间均匀确定,直线点标在四周墙上。吊顶各种装饰和设备位置的确定:在地面上按照1:1放大样后投点到顶棚上,小于5m时用线坠,或者以顶棚十字定位线为基础向四周扩展等距方格网来控制。2）屋面施工测量:卷材防水测设十字直角控制线，检查流水坡度是否符合设计要求，测设水平控制线及各向流水坡度控制线。4.5.4墙面装饰施工测量1）内墙面竖
