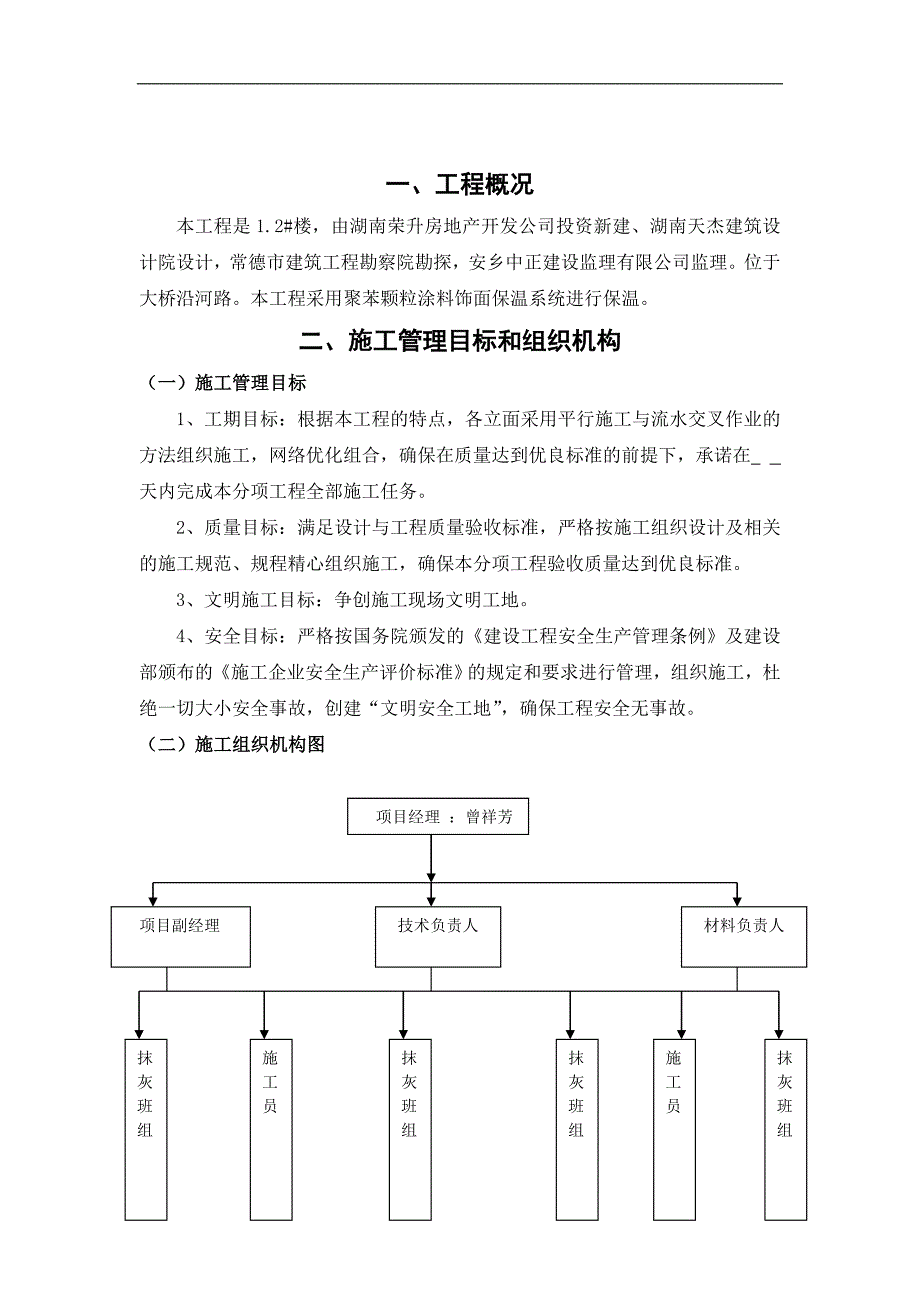

1、一、工程概况本工程是1.2#楼，由湖南荣升房地产开发公司投资新建、湖南天杰建筑设计院设计，常德市建筑工程勘察院勘探，安乡中正建设监理有限公司监理。位于大桥沿河路。本工程采用聚苯颗粒涂料饰面保温系统进行保温。二、施工管理目标和组织机构（一）施工管理目标1、工期目标：根据本工程的特点，各立面采用平行施工与流水交叉作业的方法组织施工，网络优化组合，确保在质量达到优良标准的前提下，承诺在 天内完成本分项工程全部施工任务。2、质量目标：满足设计与工程质量验收标准，严格按施工组织设计及相关的施工规范、规程精心组织施工，确保本分项工程验收质量达到优良标准。3、文明施工目标：争创施工现场文明工地。4、安全目标

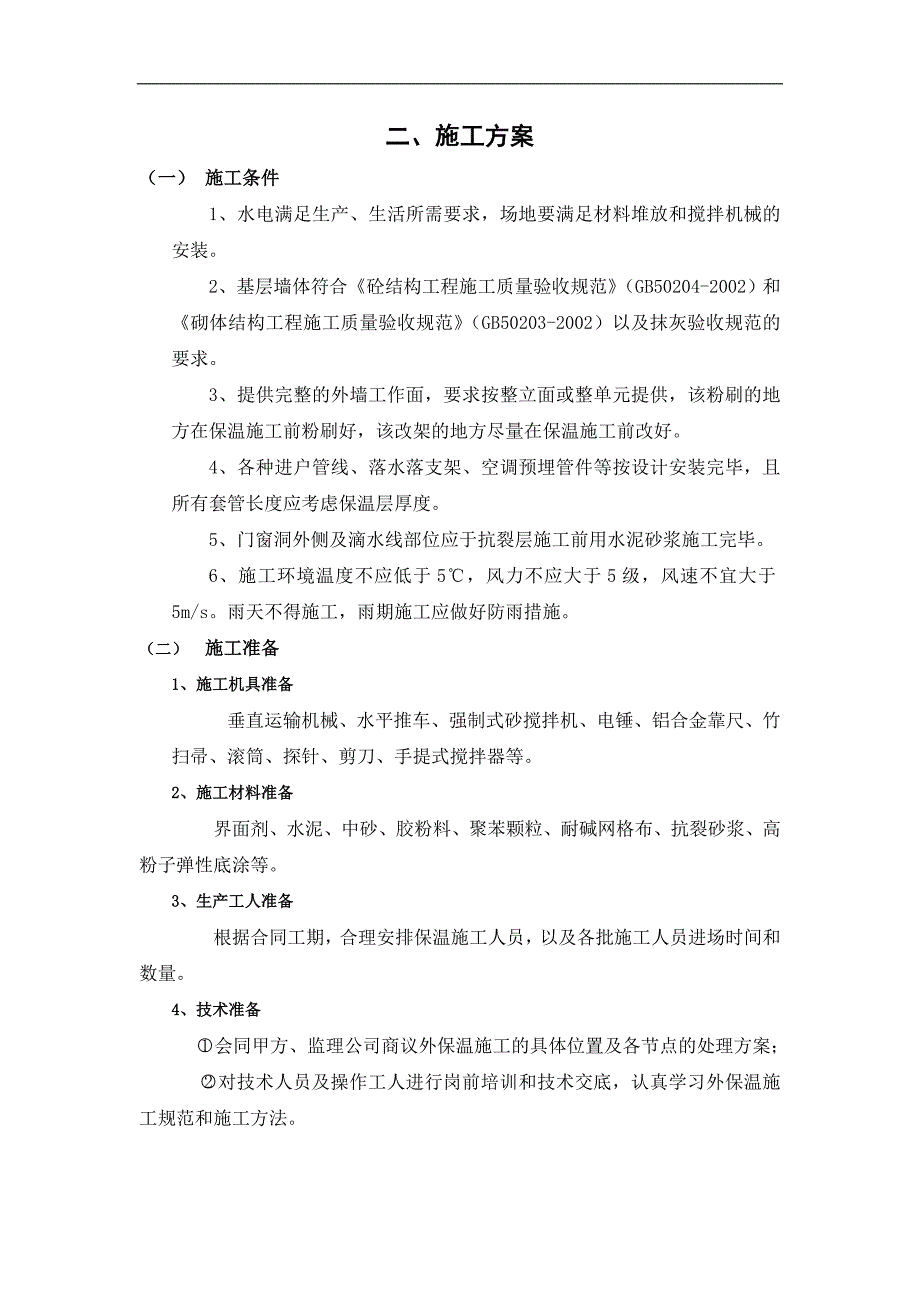

2、：严格按国务院颁发的建设工程安全生产管理条例及建设部颁布的施工企业安全生产评价标准的规定和要求进行管理，组织施工，杜绝一切大小安全事故，创建“文明安全工地”，确保工程安全无事故。（二）施工组织机构图抹灰班组 抹灰班组 施工员 抹灰班组 抹灰班组 施工员 项目经理 ：曾祥芳 技术负责人 宁艳阳项目副经理 材料负责人 二、施工方案（一） 施工条件1、水电满足生产、生活所需要求，场地要满足材料堆放和搅拌机械的安装。2、基层墙体符合砼结构工程施工质量验收规范（GB50204-2002）和砌体结构工程施工质量验收规范（GB50203-2002）以及抹灰验收规范的要求。3、提供完整的外墙工作面，要求按整立
3、面或整单元提供，该粉刷的地方在保温施工前粉刷好，该改架的地方尽量在保温施工前改好。4、各种进户管线、落水落支架、空调预埋管件等按设计安装完毕，且所有套管长度应考虑保温层厚度。5、门窗洞外侧及滴水线部位应于抗裂层施工前用水泥砂浆施工完毕。6、施工环境温度不应低于5，风力不应大于5级，风速不宜大于5m/s。雨天不得施工，雨期施工应做好防雨措施。（二） 施工准备1、施工机具准备垂直运输机械、水平推车、强制式砂搅拌机、电锤、铝合金靠尺、竹扫帚、滚筒、探针、剪刀、手提式搅拌器等。2、施工材料准备界面剂、水泥、中砂、胶粉料、聚苯颗粒、耐碱网格布、抗裂砂浆、高粉子弹性底涂等。3、生产工人准备根据合同工期，合

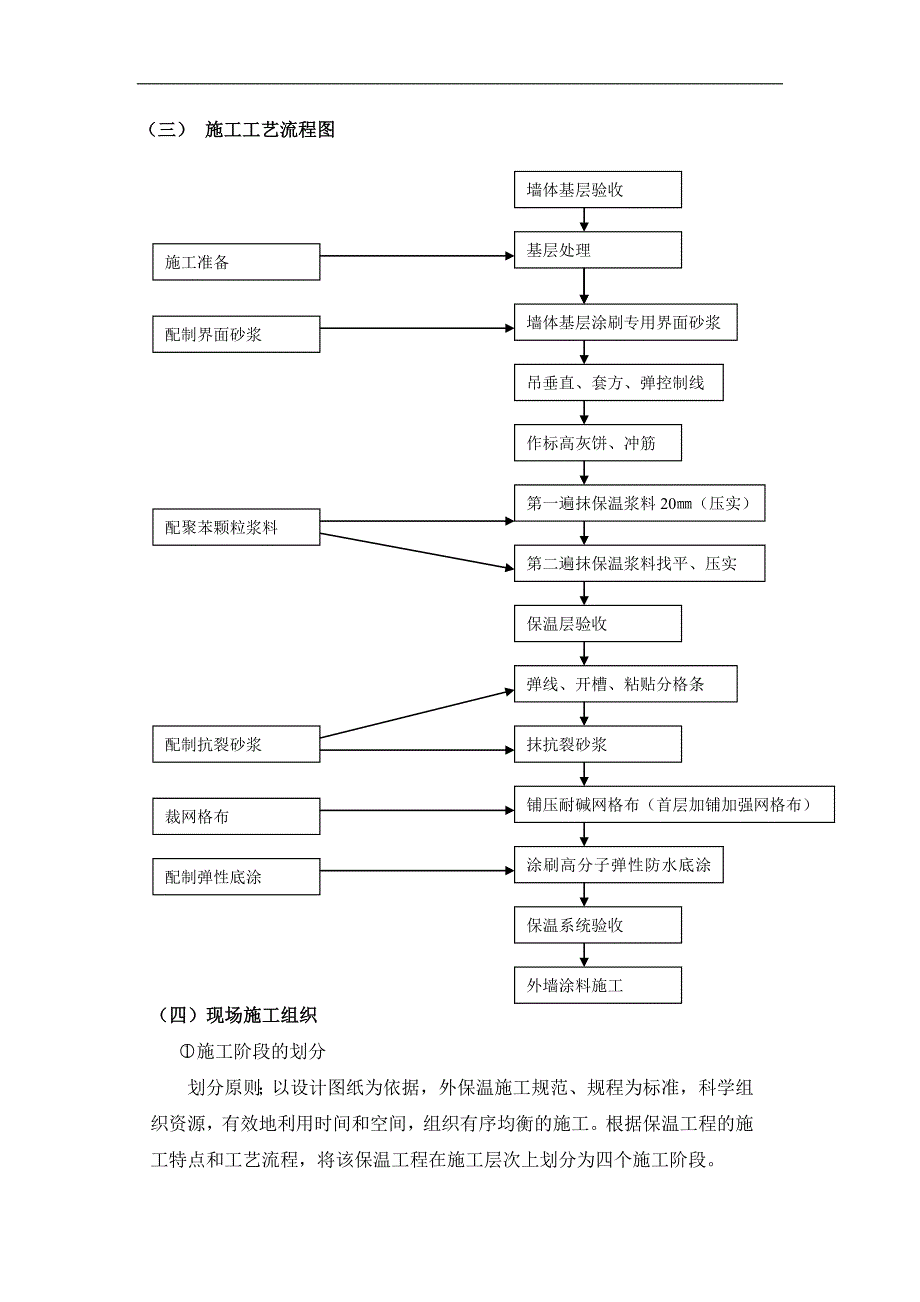

4、理安排保温施工人员，以及各批施工人员进场时间和数量。4、技术准备 会同甲方、监理公司商议外保温施工的具体位置及各节点的处理方案； 对技术人员及操作工人进行岗前培训和技术交底，认真学习外保温施工规范和施工方法。（三） 施工工艺流程图配制弹性底涂裁网格布配制抗裂砂浆配聚苯颗粒浆料配制界面砂浆施工准备涂刷高分子弹性防水底涂料铺压耐碱网格布（首层加铺加强网格布）弹线、开槽、粘贴分格条第二遍抹保温浆料找平、压实第一遍抹保温浆料20（压实）吊垂直、套方、弹控制线墙体基层涂刷专用界面砂浆外墙涂料施工保温系统验收抹抗裂砂浆保温层验收作标高灰饼、冲筋基层处理墙体基层验收（四）现场施工组织 施工阶段的划分划分原则
5、；以设计图纸为依据，外保温施工规范、规程为标准，科学组织资源，有效地利用时间和空间，组织有序均衡的施工。根据保温工程的施工特点和工艺流程，将该保温工程在施工层次上划分为四个施工阶段。 A 界面层施工阶段B保温层施工阶段C抗裂层防护层施工阶段D涂料饰面 协调组织A在施工前，将存在的问题及时处理，开工前编制详细的施工技术交底，使施工人员及施工班组深入了解，形成统一认识，进行有计划、有制度、有措施地组织施工。B加强与土建方的协调、争取土建方的密切配合，保证施工计划的顺利实施，达到工期目标的目的。C加强现场生产组织、施工质量、施工进度的控制与检查，发现与计划偏差及时处理，使之符合。（五）施工工艺外墙外
6、保温必须解决几个关键技术问题，第一保温隔热；第二抗裂防渗；第三、防空鼓且粘结牢固；因此，AJ外墙保温涂料饰面系统的基本构造由里至外分别为：界面层，保温层，抗裂防护层。构造图如下：1、界面层施工施工程序施工要点A基层验收：a、 垂直度偏差小于20mm，平整度偏差小于8mm。b、完整的外墙工作面B基层处理：a、加气混凝土砌块砌筑前要存放一个月以上，其灰缝应饱满平直，砌筑砂浆应根据相应规范添加适当的外加剂。b、柱与砌体结合处加铺钢丝网，两边搭接大于100mm,两侧钢钉固定，铺贴平直，然后用水泥砂浆粉刷。c、彻底清除表面浮渣、尘土、污垢、油渍、脱模剂等影响粘结的物质，其它加气混凝土墙面应磨去鱼鳞状疏松
7、面层，打磨平整,清扫干净.d、界面层施工前一天，进行外墙湿水,其加气混凝土墙面湿水浅表层8-10.C界面层施工：a、界面砂浆配制：专用界面剂：水泥：细砂（0.7:1:1）用手提式搅拌器调成浆状。b、界面层施工：先用滚筒粘浆满滚外墙面一遍（保水作用），再用竹扫帚或钢丝帚粘浆拉毛外墙，拉毛应均匀且呈颗粒状，其有效拉毛面积75（增大摩擦力，提高基层墙体与保温层的粘接力），然后间隔24小时后便可进行下道工序施工。2、保温层施工施工程序:施工要点：A吊线：吊角垂直线，拉水平通线，弹厚度控制线B冲筋：按厚度控制线用水泥砂浆做灰饼、冲筋，冲筋横向间距为1.8mC保温浆料配制：先加约18水，将一袋聚苯颗粒（2
8、.5kg/200L）倒入强制式砂浆搅拌机内搅拌约3分钟，再倒入一袋胶粉料（28kg）和约18水继续搅拌5-7分钟，搅拌均匀后倒出即可施工。注意保温浆料从配制完成至施工完毕不能超过其初凝时间2.5小时。D保温浆料施工：保温浆料应自上而下进行施工，第一遍施工厚度不宜超过20mm，结合本工程设计平均厚度为40 mm，故分两遍施工。第一遍施工要注意压实，第一遍的浆料略干，一遍完成24小时后方可进行第二遍施工，当温度偏底时，间隔时间适当延长；第二遍施工厚度要达到贴饼冲筋厚度，并且用大杠槎平，使保温层平整度达到规范要求。保温层施工完毕后，其固化干燥时间一般为5-7天左右，方可进行下道工序施工3、抗裂防护层
9、施工施工程序施工要点：A抗裂砂浆配制：用预拌好的单组份抗裂砂浆倒入手提式搅拌器中直接加水搅拌均匀即可施工，注意配制后2小时内用完。B做分格条：a当设计有要求时按设计要求设置分格条，当设计无要求时分格条宜分层设置，分块面积单边长度不大于15m。b具体做法：弹线、开槽 槽内嵌满防水抗裂砂浆 铺网格布 压入分格条 收口。（铺网格布方法：先备30公分的布一块上下各15公分，抹上抗裂砂浆嵌入槽内，再备20公分的两块布，上下各一块，同时嵌入槽内，留搭接。）c注意事项：开槽尺寸比设计的分格条宽10mm、深5mm。网格布在槽内搭接且上沿网格布压下沿网格布，分格条表面与抗裂砂浆面层平整一致。其构造图如下：C做角
10、：吊角垂直线，抹抗裂砂浆，压入网格布，再用抗裂砂浆把角做直、面层收光，且角两边预留100mm网格布，便于与大面网格布搭接。D抹大面抗裂砂浆：每层拉水平通线，先抹2-3mm抗裂砂浆，接着迅速压入网格布，轻揉出浮浆，然后再抹1-2mm厚抗裂砂浆，用靠尺收平、抹子压光且与水平通线平齐。抗裂层施工完毕5天后方可进行高分子防水弹性底涂施工。E高分子防水弹性底涂：用1kg防水底涂加0.3kg水泥，搅拌均匀满滚于抗裂层表面，滚涂应均匀，不得漏涂4、涂料饰面 涂料必须与薄抹灰系统相容，其性能指标应符合GB153-88的要求。4、特殊部位的处理及注意事项：标准网格布铺贴：A铺贴方法：横铺法B搭接长度：横向50m
11、m、纵向100mmC搭接方式：上沿网格布压下沿网格布D基本构造图窗洞四周的处理A保温层完成以后，要套方、立窗、粉窗框外侧四周，用320mm宽的耐碱网格布转包护角，网格布转包至窗框外边，约120mm宽。B四角外侧裁200X300耐碱网格布加强处理，且网格布与角平分线垂直。C基本构造图滴水处理：A在套方后，窗眉预留50mm，用水泥砂浆做滴水，滴水外边平保温层厚度。B在保温层与滴水面上做抗裂砂浆，且耐碱网格布铺至滴水下口边。C基本构造图架管洞处理，A先清洞湿水，再用水泥砂浆+膨胀剂+碎砖堵洞，B用高强快干保温浆料进行架管洞保温层的修补C用快干抗裂砂浆加网格布进行架管洞抗裂层的修补，从而加快拆架时间。
12、空调管处理。法一：先在保温浆料施工前安装好空调管，然后，做抗裂层时空调管处网格布剪个十字口，转包进管内，再用相同大小的PVC管套入保温层内，与预留好的空调管对接，且加接的空调管外口底于外墙2mm。法二：当空调管后装时，先要对空调管四周进行修补，然后用防水油膏处理管口四周；此处理方法宜少用。C基本构造图首层加强处理A首层要用两层网格布加强处理，底层先用加强网格布对接铺贴，然后再用标准网格布搭接铺贴，严禁干搭、干铺。B首层阳角2m内要在两层网格布之间用金属护角加固处理；或者，用水泥砂浆做护角。女儿墙压顶处理：用标准网格布转包至压顶内边平齐。空调板，挑窗板等接口用标准网格布转包到板面、板侧150mm
13、（六）保证措施 1、质量保证措施 质量是企业的生命，只有树立“质量第一、信誉第一”的思想，加强管理，保证有良好的质量，才能赢得市场，取得生存发展，在本工程施工中，我们将建立完整的质量保证体系，制定具体的质量保证措施，精心组织施工，确保该分项工程质量。质量保证体系A 高起点、高标准的质量管理施工前制定质量保证计划的施工组织设计由专人监督实施，发现问题及时向公司反馈，并及时进行整改。B 建立健全的内部质量检查机构公司和项目采取定期组织质量大检查与随机进行质量检查结合的方法，并将检查结果进行统计分析，寻找质量问题或潜在质量问题的根源，加以解决，避免同一问题的重复出现。C 严格执行各项施工规范程，保证
14、依法施工认真贯彻执行国家及行业颁布的各种外保温的技术标准，施工规范和质量评定标准。D 坚持自检、互检、交接检制度每道工序完工后，按质量标准要求进行“三检制度”，不合格产品不得进入下一道工序，实行层层把关，从根本上消除隐患，达到“防患于未然”的目的。E 遵循监理程序 认真学习合同文件及有关技术规范，自觉接受建设方代表和现场监理工程师的监督，及时作好各种施工原始资料的记录，收集和整理工作。质量保证具体措施A原材料的质量保证a各种保温原材料出厂合格证齐全；b界面砂浆应符合胶粉聚苯颗粒外保温系统JG158表4的规定。c胶粉聚苯颗粒浆料应符合JG158-2004表5、表6、表7的规定。d抗裂砂浆应符合JG158-2004表8的规定。e网格布应符合JG158-2004表9的规定。f弹性底层涂料符合JG158-2004表10的规定。h32.5级普通硅酸盐水泥应符合GB175-1999的规定。i中砂应符合JG152-1992细度模数为2.0-2.8、筛除大于2.5mm颗粒，含泥量少于1%的规定。B施
