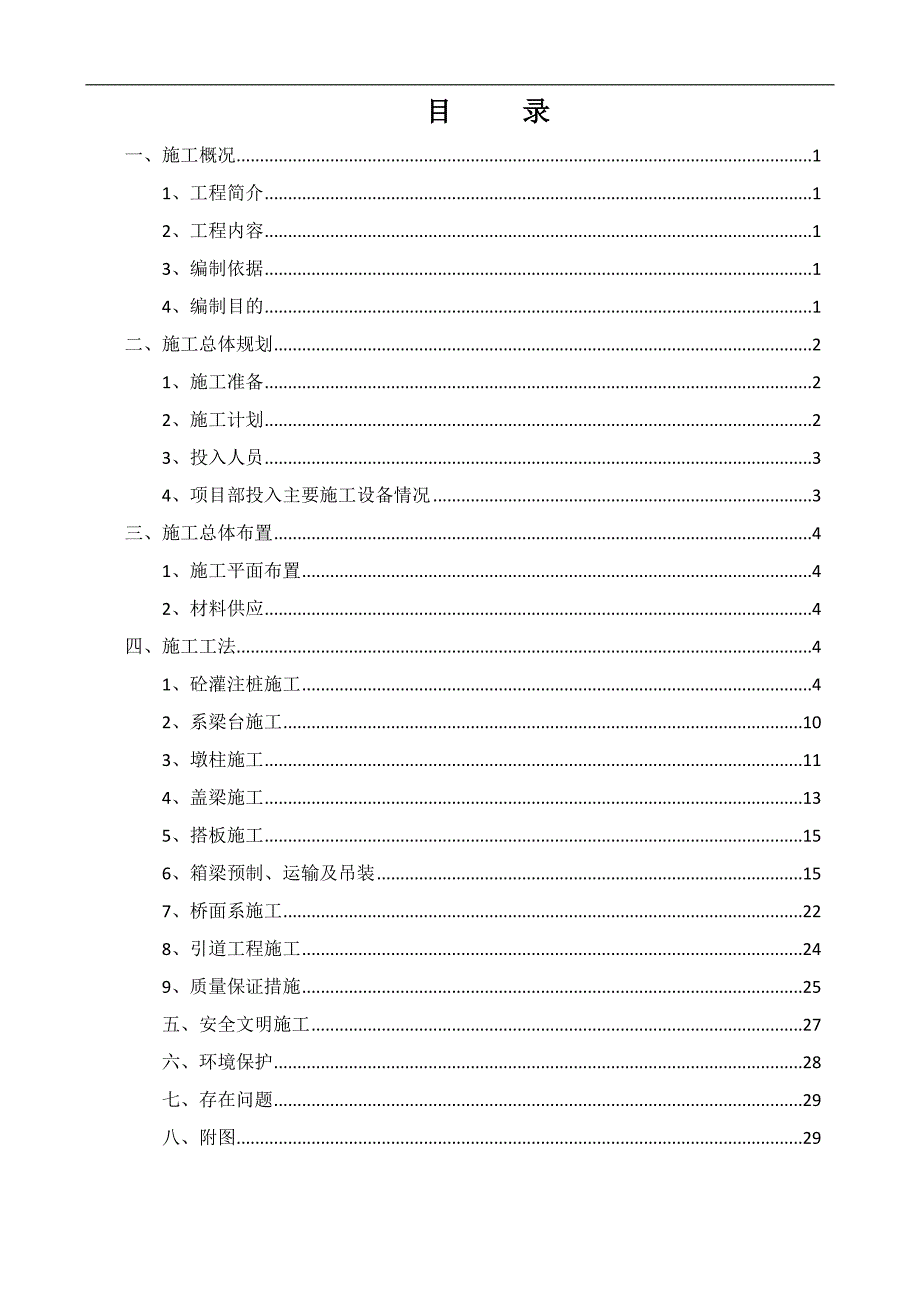

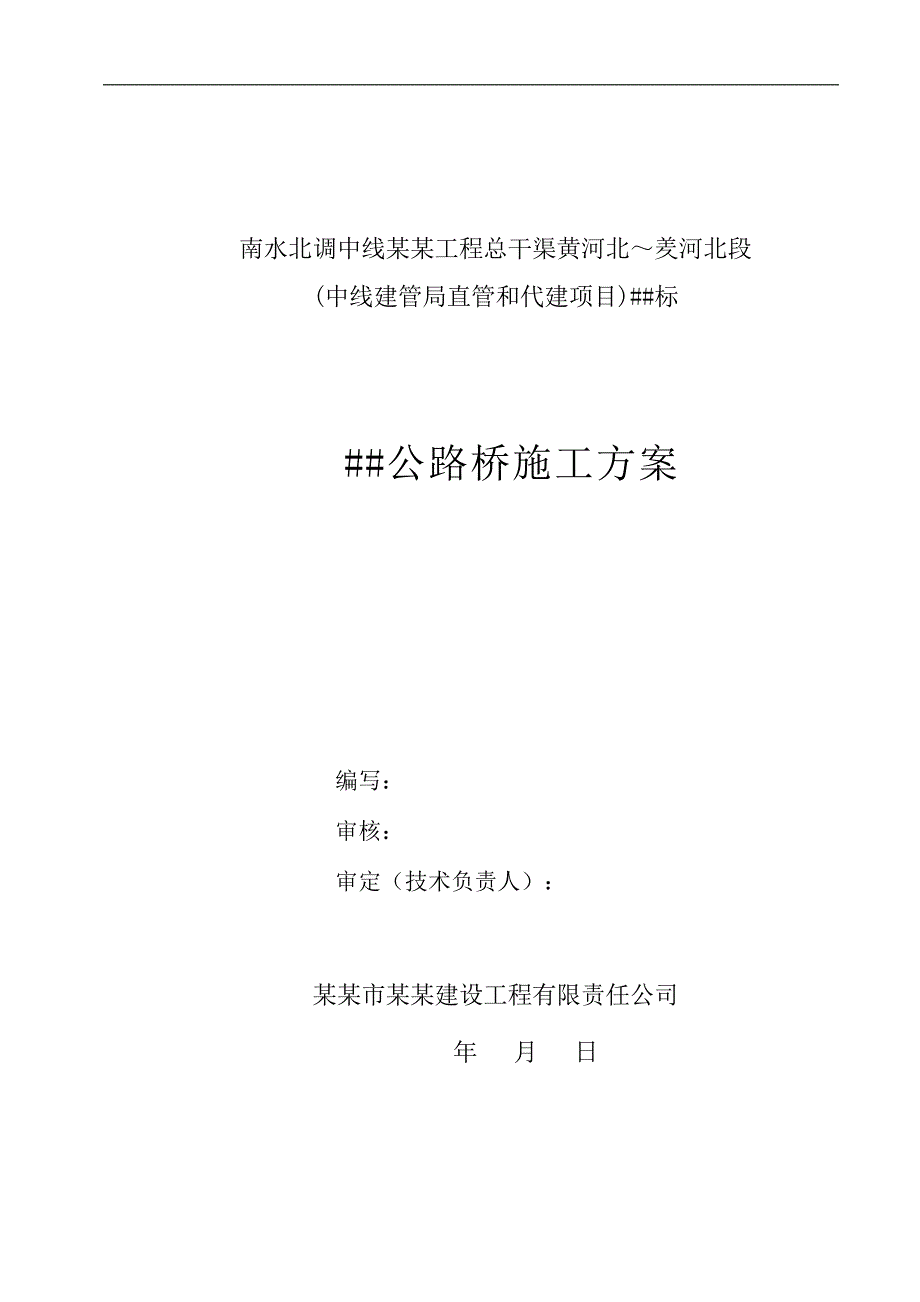

1、南水北调中线某某工程总干渠黄河北羑河北段(中线建管局直管和代建项目)#标#公路桥施工方案编写：审核：审定（技术负责人）：某某市某某建设工程有限责任公司 年 月 日目 录一、施工概况11、工程简介12、工程内容13、编制依据14、编制目的1二、施工总体规划21、施工准备22、施工计划23、投入人员34、项目部投入主要施工设备情况3三、施工总体布置41、施工平面布置42、材料供应4四、施工工法41、砼灌注桩施工42、系梁台施工103、墩柱施工114、盖梁施工135、搭板施工156、箱梁预制、运输及吊装157、桥面系施工228、引道工程施工249、质量保证措施25五、安全文明施工27六、环境保护28

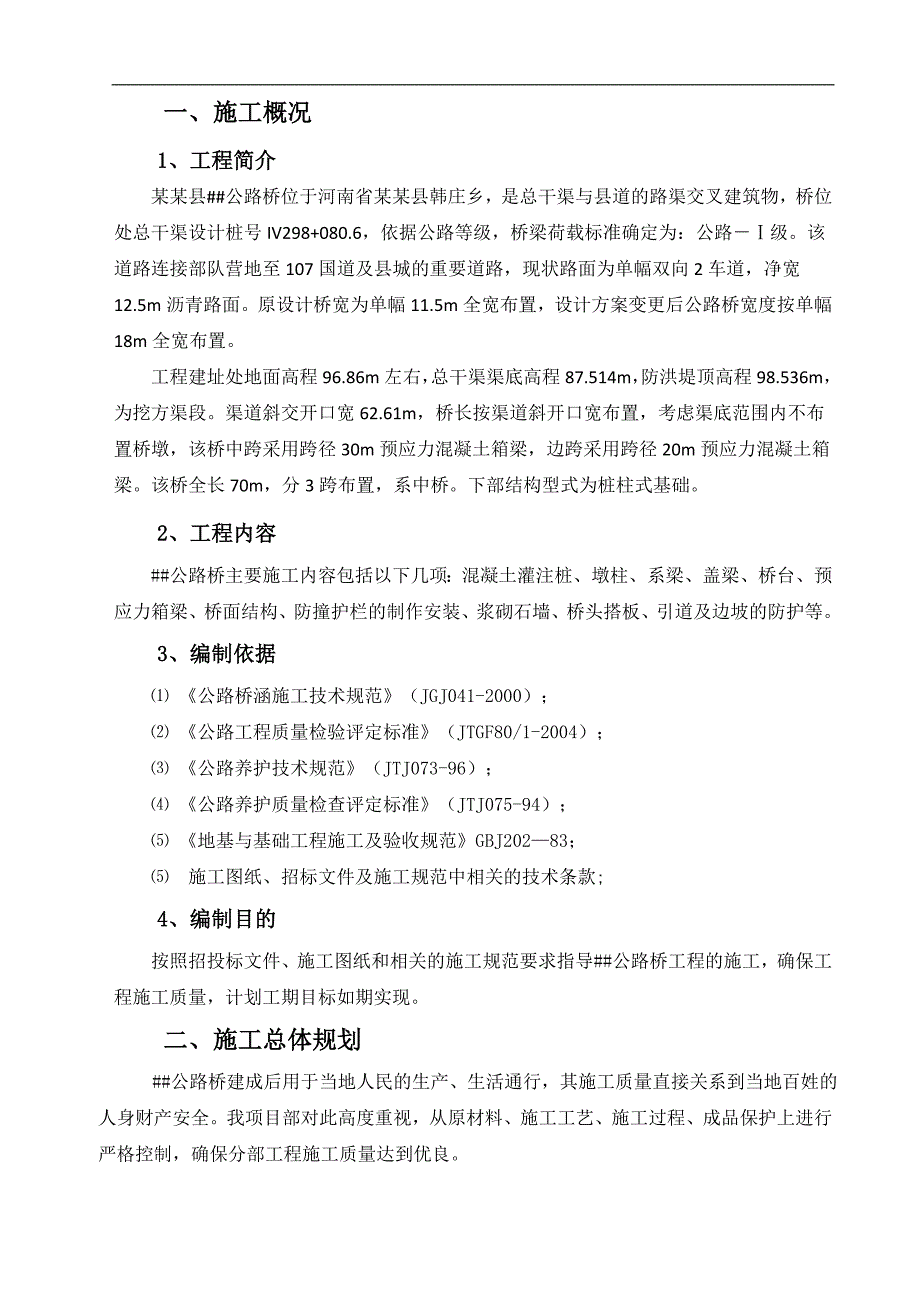

2、七、存在问题29八、附图29一、施工概况1、工程简介某某县#公路桥位于河南省某某县韩庄乡，是总干渠与县道的路渠交叉建筑物，桥位处总干渠设计桩号IV298+080.6，依据公路等级，桥梁荷载标准确定为：公路级。该道路连接部队营地至107国道及县城的重要道路，现状路面为单幅双向2车道，净宽12.5m沥青路面。原设计桥宽为单幅11.5m全宽布置，设计方案变更后公路桥宽度按单幅18m全宽布置。工程建址处地面高程96.86m左右，总干渠渠底高程87.514m，防洪堤顶高程98.536m，为挖方渠段。渠道斜交开口宽62.61m，桥长按渠道斜开口宽布置，考虑渠底范围内不布置桥墩，该桥中跨采用跨径30m预应力
3、混凝土箱梁，边跨采用跨径20m预应力混凝土箱梁。该桥全长70m，分3跨布置，系中桥。下部结构型式为桩柱式基础。2、工程内容#公路桥主要施工内容包括以下几项：混凝土灌注桩、墩柱、系梁、盖梁、桥台、预应力箱梁、桥面结构、防撞护栏的制作安装、浆砌石墙、桥头搭板、引道及边坡的防护等。3、编制依据 公路桥涵施工技术规范（JGJ041-2000）； 公路工程质量检验评定标准（JTGF80/1-2004）； 公路养护技术规范（JTJ073-96）； 公路养护质量检查评定标准（JTJ075-94）； 地基与基础工程施工及验收规范GBJ20283； 施工图纸、招标文件及施工规范中相关的技术条款;4、编制目的按照
4、招投标文件、施工图纸和相关的施工规范要求指导#公路桥工程的施工，确保工程施工质量，计划工期目标如期实现。二、施工总体规划 #公路桥建成后用于当地人民的生产、生活通行，其施工质量直接关系到当地百姓的人身财产安全。我项目部对此高度重视，从原材料、施工工艺、施工过程、成品保护上进行严格控制，确保分部工程施工质量达到优良。1、施工准备 技术部门负责人组织专人进行开工前的图纸会审，并进行图纸答疑，为施工创造有利条件。 提前做好一切施工准备，包括施工机械、原材料、人员等。 钢筋施工：根据施工图纸，结合工程的实际进度，提前采购#公路桥的各种规格的钢筋，做好标识，并送样检查；对钢筋加工厂的各种设备进行修缮、整
5、理。 模板准备：为保证桥的外观质量，项目部准备采用以普通钢模板为主，局部配木模，使用对拉螺栓；另外所有钢方、脚手架、木方等按计划进行准备。 砼准备：#公路桥各部位混凝土标号如下：灌注桩C25公路砼、桥墩柱及墩台盖梁C30、混凝土箱梁预制安装C50、混凝土桥面铺装C50。我部施工过程中完全按照经监理批准下发、水利部河南省水利勘测设计研究院编制的南水北调中线某某工程总干渠鹤壁、某某段混凝土配合比试验技术要求中的相关要求进行砼生产。 平整场地及开挖基坑：采用挖掘机、推土机等机械将桩基所在位置清理干净，并推压平整、密实，方便设备进场和施工，对于桥墩部位的桩基及下部结构需要先开挖基坑。由于本工程是公路桥
6、梁与渠道的交叉建筑物，在进行土方开挖过程中要做好渠坡防护工作，施工中不得超挖渠道边坡，留30cm保护层。2、施工计划根据我项目部的总体安排和布置，结合现场的实际情况，#公路桥施工主要分为二个施工阶段进行，第一阶段施工从2011年7月15日至2012年3月1日，主要施工内容包括#公路桥土方开挖、钻孔灌注桩、墩柱、盖梁、桥台施工、箱梁预制及吊装、桥面连续结构施工；第二阶段从2012年3月2日至2012年4月26日，施工内容包括桥面铺装、引路填筑、引路路面及挡土墙施工。该桥计划完工日期为2011年4月26日。具体施工安排见#公路桥施工横道图附图02。 资源配置计划结合工程共分两期施工的特点，我项目部
7、投入施工人员及设备也分两期进行施工，某某投入人员主要是钻孔施工队人员及木工、钢筋工，投入设备主要是反铲、自卸汽车、冲击钻机、砼罐车、吊车等；二期投入人员主要是浆砌石砌筑工和普工，投入设备主要是反铲挖掘机、铲车、自卸汽车、推土机、振动碾、路拌机、砼罐车、混凝土泵车。具体人员及设备投入见下表：3、投入人员工种人数机械工电工砼工钢筋工木工普工合计人数总人工工日数2011.72022020355014741162011.8622020355013337242011.9622020355013337242011.10621010255010328842011.1162101025501032884201
8、1.1262000505816242012.162000505816242012.26200030383802012.3302000306217362012.4302203010401323696合计289684、项目部投入主要施工设备情况设备名称及型号拟投入设备和数量计划进场时间反铲挖掘机2.0m32已进场装载机ZL501已进场振动碾40t1已进场柴油发电机120GF741已进场自卸汽车15T10已进场砼罐车6m32已进场空压机6m39.6m32已进场电焊机AX7-3001已进场切断机O-40A1已进场电锯J063-42已进场冲击钻机CZ302已进场泥浆搅拌机350ml1已进场水泵QY-25
9、4已进场汽车吊40t1已进场汽车吊160t2已进场插入振捣棒ZX7010已进场混凝土振动梁3kw22012年3月路拌机12012年3月洒水车WS-8A1已进场三、施工总体布置#公路桥的施工分为以下几个部分，灌注桩施工、墩柱、系梁、盖梁、桥台、箱梁预制及安装、桥面上部结构、引路施工等。1、施工平面布置 施工道路：以沿渠进场道路作为施工主干道，机械设备进场均通过施工主干道进入现场。施工导行分两期进行，某某工程包括引路浆砌石挡土墙、桥梁左右两侧通道、桥梁主体混凝土结构同时进行施工。在新建桥梁南侧的总干渠施工区内修建临时导行路，路面结构为泥结碎石，路面宽度10m，全长约为120m。施工平面布置图见附图
10、01。在两侧通道具备通行条件后进行二期施工，二期主要进行引路主路路基填筑及路面、桥面施工。绕行方案见附图02。在工程施工期间，将派专人、配备专用设备负责对外公路和全部场内临时道路进行管理、维修和养护，做好路基和路面的排水设施，对道路及时进行洒水除尘、垫道，根据需要布设临时照明及警示灯、牌，夜间派专人巡视、指挥。并协调好与当地居民和其他承包人的关系。 施工用电：从该桥南侧50m变压器接电，另配备200kw柴油发电机1台备用，可满足施工需要； 施工用水：在桥各桥墩、台附近分别建一座蓄水池，运水车从1#营地将施工用水运至现场。2、材料供应桥梁施工所用主要材料由材料部按有关规定采购并运送至施工现场。混
11、凝土由搅拌站统一拌制，混凝土运输由砼罐车运送至施工现场。钢材：在钢筋加工场加工完成后运至施工现场。其它材料：小型材料统一由材料库保管。四、施工工法1、砼灌注桩施工1.1施工工法概述#公路桥桩基的桩径均为1.5m，采用CZ-30型钻机冲孔，泥浆固壁。40t吊车将事先绑好的钢筋笼吊放就位，混凝土由HZ120型拌和机拌制，混凝土用6m3混凝土搅拌车从3#营区拌和站运至浇筑区，混凝土搅拌车直接放混凝土入送进入导管，进行水下浇筑。1.2施工设备配备根据现场施工需要和工程总体进展进度计划安排，结合我公司以往工程施工经验，本着配置合理、留有余地的原则，在保证工程需要的前提下，决定投入下列机械，具体见下表。表
12、3-25 灌注桩施工设备配备一览表设备名称型 号数量设备名称型号数量冲击钻机CZ-302钢筋弯曲机2泥浆搅拌机350ml1钢筋切割机Q-40A1泥浆泵3PNL2电焊机28KW2吊车40t1翻斗车1t1砼罐车1导管300mm2套（40米/套）1.3施工工艺流程钻孔灌注桩施工工艺流程图1.4施工技术措施测量定位及护筒埋设施工前由测量人员用经纬仪、水准仪复核测量轴线、水准基点，将灌注桩的轴线和高程引到施工点。由测量人员和工程技术人员负责护孔筒埋设的精度，埋设深度不小于1.5m，高出地面0.3m。其中心轴线与桩中心偏差50mm，倾斜度的偏差不得大于l，且四周用粘土回填并分层夯实。在回填土上成孔时，回填
13、土要保证碾压质量，成孔时回填土不得漏水。钻机施工平台施工两侧桥台底高程高于现状路面高程，桥台灌注桩先浇筑至现状地面，之后对桩头进行凿毛并冲洗干净，支设灌注桩同尺寸的圆模板，浇筑至设计顶高程。采用反铲挖掘机开挖渠道边坡（预留10cm保护层），开挖至高程91.0m，进行桥墩桩基施工。护壁泥浆泥浆原料宜选用优质粘土；必要时采用膨润土造浆。为了提高泥浆的粘度和胶体率，可在泥浆中投入适量的添加剂，其品种和掺量由试验确定。钻进过程中确保护筒内的泥浆顶面始终高出地下水位至少1m以上。钻孔1)钻机就位验收要用水平尺先验钻台水平和钻机是否停靠稳固，再验收挺杆垂直度，最后较验对中误差，要求误差小于20mm。钻机在钻进过程中，至少复核钻塔垂直度三次，出现偏差及时调整。2)桩的钻孔，只有在中心距离5m以内的任何桩的混凝土浇筑完毕24小时后，才能开始。3)按设计和规程要求使用相应的钻头成孔钻进，确保桩身直径达到设计桩径。4)桩孔的钻进连续作业，不中途停止。经常注意土层的变化。在土层变化处均采取渣样，判断土层，记入记录表中钻渣情况栏，并与地质剖面图核对。对重要的钻孔，每次的渣样编号保存，直至工程验收。5)钻孔时，在钢丝绳上做好标记，以便施工中进行观察，钻杆下放前应认真丈量钻具，做好记录，终孔后采用测绳校核孔深。6)孔底必须经监理单位核查后，才能进行吊放钢筋骨架和灌注混凝土
