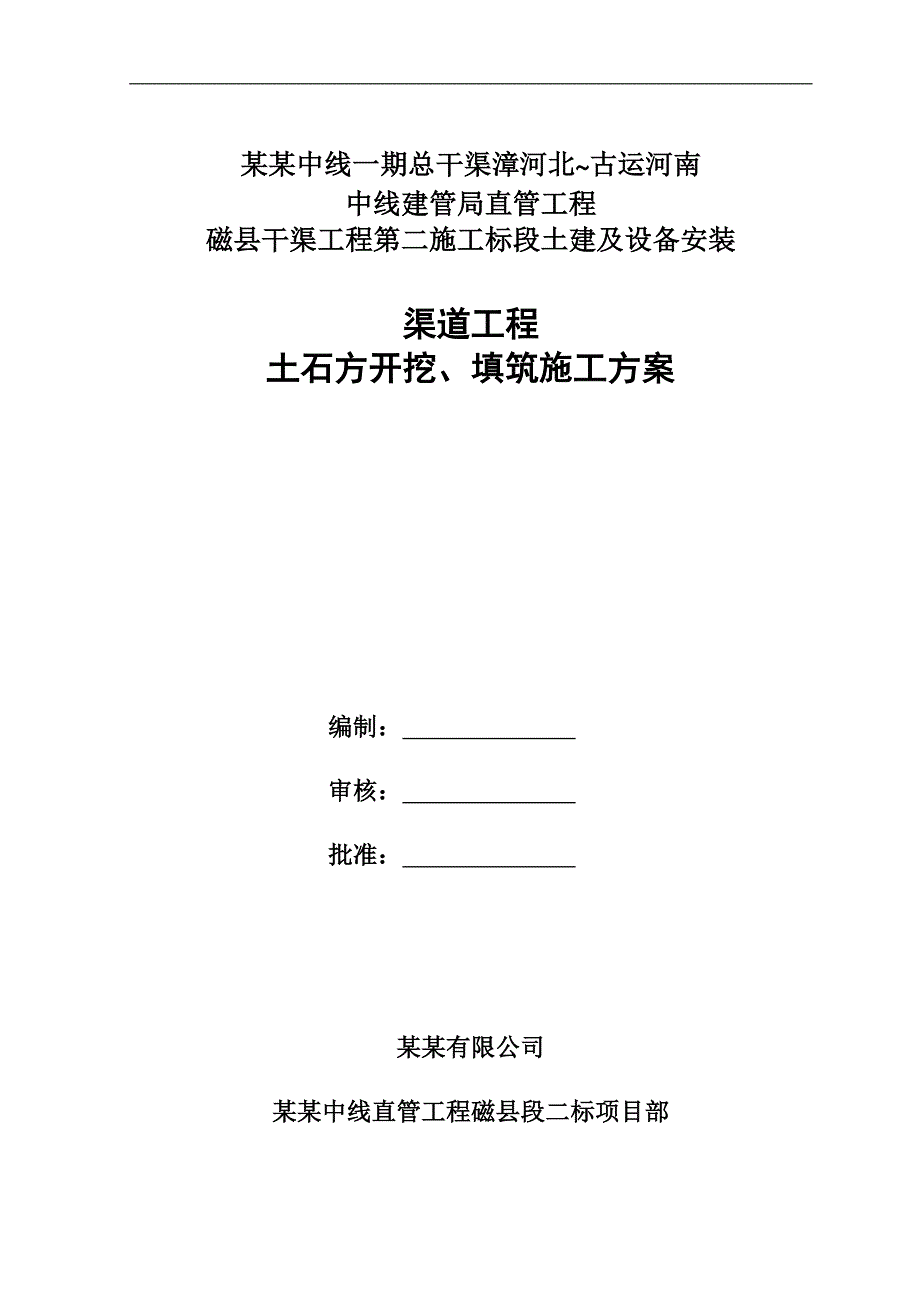

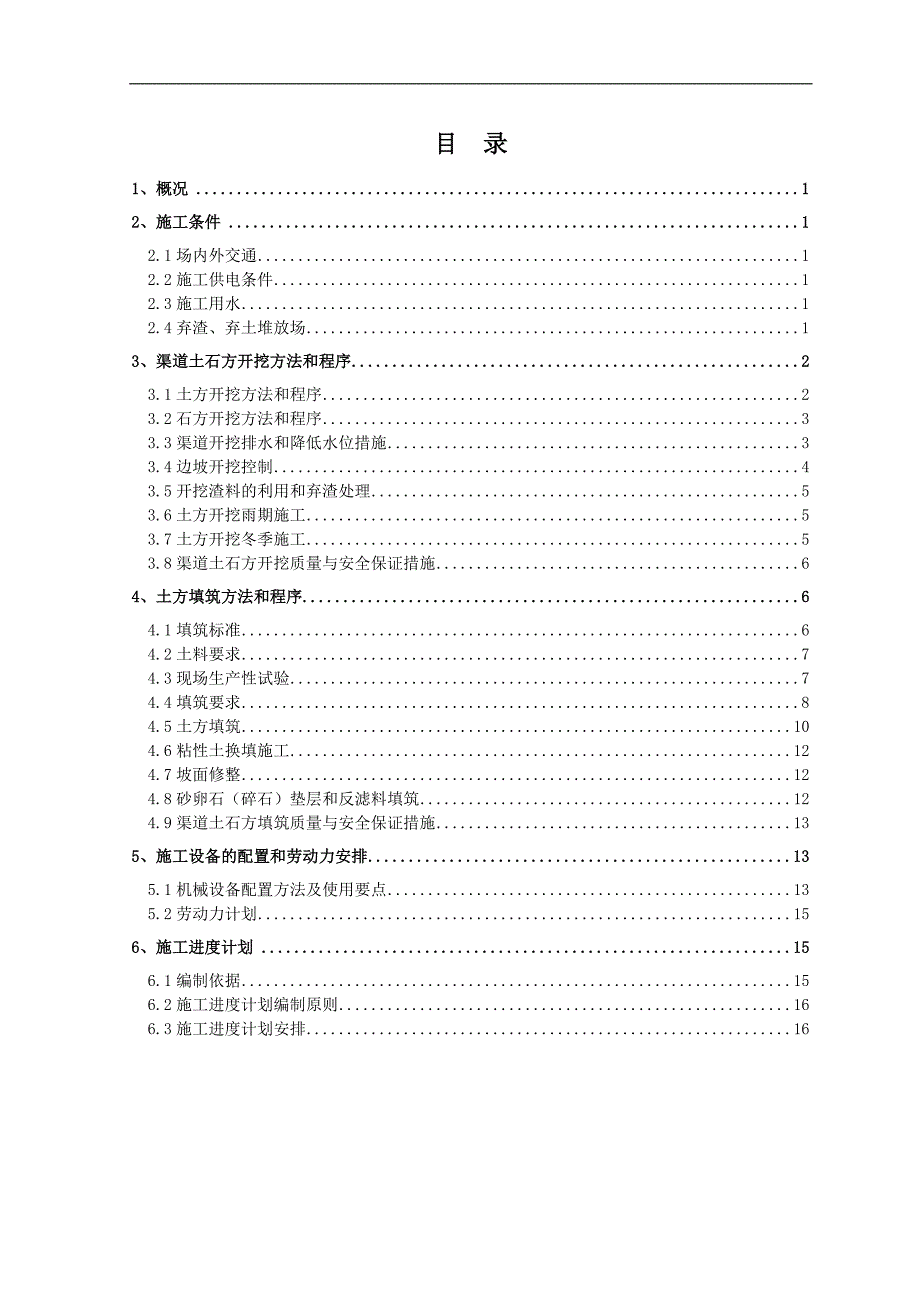

1、某某中线一期总干渠漳河北古运河南中线建管局直管工程磁县干渠工程第二施工标段土建及设备安装渠道工程土石方开挖、填筑施工方案编制： 审核： 批准： 某某有限公司某某中线直管工程磁县段二标项目部目 录1、概况12、施工条件12.1场内外交通12.2施工供电条件12.3施工用水12.4弃渣、弃土堆放场13、渠道土石方开挖方法和程序23.1土方开挖方法和程序23.2石方开挖方法和程序33.3渠道开挖排水和降低水位措施33.4边坡开挖控制43.5开挖渣料的利用和弃渣处理53.6土方开挖雨期施工53.7土方开挖冬季施工53.8渠道土石方开挖质量与安全保证措施64、土方填筑方法和程序64.1填筑标准64.2土

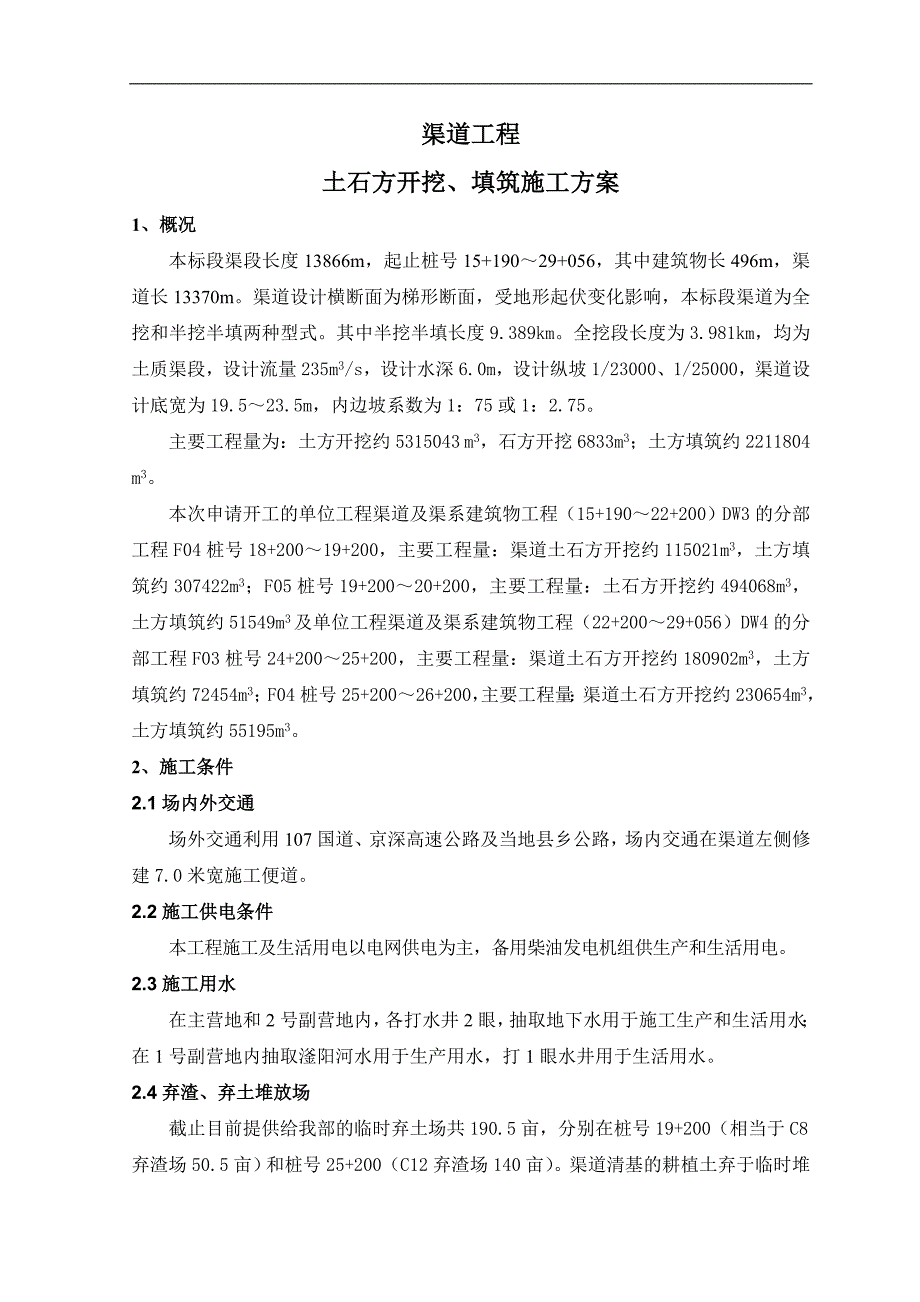

2、料要求74.3现场生产性试验74.4填筑要求84.5土方填筑104.6粘性土换填施工124.7坡面修整124.8砂卵石（碎石）垫层和反滤料填筑124.9渠道土石方填筑质量与安全保证措施135、施工设备的配置和劳动力安排135.1机械设备配置方法及使用要点135.2劳动力计划156、施工进度计划156.1编制依据156.2施工进度计划编制原则166.3施工进度计划安排16渠道工程土石方开挖、填筑施工方案1、概况本标段渠段长度13866m，起止桩号15+19029+056，其中建筑物长496m，渠道长13370m。渠道设计横断面为梯形断面，受地形起伏变化影响，本标段渠道为全挖和半挖半填两种型式。其
3、中半挖半填长度9.389km。全挖段长度为3.981km，均为土质渠段，设计流量235m3/s，设计水深6.0m，设计纵坡1/23000、1/25000，渠道设计底宽为19.523.5m，内边坡系数为1：75或1：2.75。主要工程量为：土方开挖约5315043 m3，石方开挖6833m3；土方填筑约2211804 m3。本次申请开工的单位工程渠道及渠系建筑物工程（15+19022+200）DW3的分部工程F04桩号18+20019+200，主要工程量：渠道土石方开挖约115021m3，土方填筑约307422m3；F05桩号19+20020+200，主要工程量：土石方开挖约494068m3，土
4、方填筑约51549m3及单位工程渠道及渠系建筑物工程（22+20029+056）DW4的分部工程F03桩号24+20025+200，主要工程量：渠道土石方开挖约180902m3，土方填筑约72454m3；F04桩号25+20026+200，主要工程量：渠道土石方开挖约230654m3，土方填筑约55195m3。2、施工条件2.1场内外交通场外交通利用107国道、京深高速公路及当地县乡公路，场内交通在渠道左侧修建7.0米宽施工便道。2.2施工供电条件本工程施工及生活用电以电网供电为主，备用柴油发电机组供生产和生活用电。2.3施工用水在主营地和2号副营地内，各打水井2眼，抽取地下水用于施工生产和生
5、活用水；在1号副营地内抽取滏阳河水用于生产用水，打1眼水井用于生活用水。2.4弃渣、弃土堆放场截止目前提供给我部的临时弃土场共190.5亩，分别在桩号19+200（相当于C8弃渣场50.5亩）和桩号25+200（C12弃渣场140亩）。渠道清基的耕植土弃于临时堆土场，渠道开挖的土石方能用于回填的就近填筑，不能利用的废弃料弃于上述两个永久弃渣场。3、渠道土石方开挖方法和程序本标段土方开挖主要为表层的壤土、泥砾料和卵石等。渠道及渠系建筑物工程（15+19022+200）DW3的分部工程F04桩号18+20019+200和分部工程F05桩号19+20020+200开挖的可利用料就近填筑或存于临时推土
6、场，废弃料运至位于桩号19+200附近相当于C8的永久弃渣场。渠道及渠系建筑物工程（22+20029+056）DW4的分部工程F03桩号24+20025+200和分部工程F04桩号25+20026+200开挖的可利用料就近填筑或存于临时推土场，废弃料运至位于桩号25+200附近的C12永久弃渣场。3.1土方开挖方法和程序开挖工作内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理等工作。（1）一般土方开挖渠道土方开挖方法采用一般明挖。在土方正式开挖之前，详细了解工程的地质结构、地形地貌和水文地质情况，确定施工排
7、水方案，保证千场作业。先对原始地形地貌进行断面测量，并放出上开口开挖边界线，上开口开挖边线必须根据施工图纸设计边坡结合原始地面高程确定，用白灰撒出开挖边线及设计中心线，经现场监理复核无误后，方可进行开挖；开挖时先清除表层腐殖土，清表厚度30cm，并集中堆放，以备复耕。开挖施工采用挖掘机挖装、自卸汽车运输到指定地点堆放的方法进行。土方明挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时做成一定的坡势，以利排水，开挖过程中应避免在边坡稳定范围内形成积水；开挖应尽量避免扰动开挖线之外的表土、土方。开挖分层厚度控制在4m左右；易风化崩解的土层，开挖后不能及时回填的，应保留50c
8、m以上的保护层。半挖半填渠道墓槽的开挖与填筑施工可结合进行。填筑前应清除填筑范围内草皮、树根等杂物，按设计要求清基，适当洒水湿润分层填筑压实。基础开挖完成后进行碾压，基土压实度达到0.9 及以上时，方可进行下一步工序施工。开挖过程中测量人员随时对开挖边坡和开挖高程进行检测，以保证实际开挖边坡线不偏离设计尺寸。开挖底部清理采用推土机推平、装载机装车、人工找平，保证开挖底部几何尺寸及高程符合设计要求。（2）膨胀土开挖开挖准备工作A、在开挖前应详细了解膨胀土的分布范围、膨胀土渠段的地形地貌以及水文地质情况，做好膨胀土渠段的施工进度计划，保证膨胀土渠坡建基面的开挖和换填工作在非汛期完成。报监理工程师批
9、准。B、在开挖前，在开挖线以外，按照左、右侧截流沟设计做好截流沟的开挖和护砌，并保证截流沟能拦截地表水，并尽快汇集引出。C、在开挖前做好开挖区域内的临时排水措施，保证干场作业。 膨胀土开挖1）膨胀土渠基开挖应预留厚度不少于0.5m 保护层，挖除保护层的时机视现场换填土料来源、施工机械安排情况决定。2）保护层开挖施工应避开雨季作业，渠基开挖后各道工序要紧密衔接，连续施工，时间不宜间隔太久应保证在次年汛期到来之前完成换填工作。3）膨胀土渠基开挖施工应逐段进行，根据施工力量决定段长大小，不宜全段同时铺开施工，要防止渠基暴露时间过长而造成滑坡。在同一个横剖面上宜采用多级台阶方式开挖。施工段开挖换填工作
10、一经开始，应连续施工，中途不宜停止施工作业。3.2石方开挖方法和程序本工程渠道有少量石方开挖，约6833 m3，由工程地质纵剖面图知，岩层岩性为粘土岩，强度较低，计划采用1.5m3挖掘机直接开挖，必要时采用破碎锤破碎后挖除。弃渣运输至指定的弃渣场。3.3渠道开挖排水和降低水位措施土石方开挖期间要做好开挖区的排水工作，并采用有效的降低地下水位的排水措施，使地下水位降低至基础开挖面0.5m以下，保证开挖边坡的稳定和干场作业，保护已开挖的永久边坡面、临时边坡以及附近建筑物及其基础免受冲刷和侵蚀破坏。（1）基坑排明水沿基坑两侧靠近坡脚处各布置一道排水沟，用于排出基坑内的降雨、施工废水以及其它途径来水。
11、排水沟每隔50m设一集水井，配2.2kw污水泵将集水抽排到基坑外的排水干沟内，通过排水干沟排至临近的、监理指定的坑塘或河沟内。基坑内排水沟要向集水井做出一定的坡度，便于汇集水流。在渠道边坡衬砌结束后，将排水沟回填夯实到压实度满足要求后，施工渠道底板衬砌。（2）场区排水场区排水主要排除降雨、施工废水和其它途径来水。为防止降雨或其它途径来水进入基坑，沿基坑顶口两侧各设置一排排水沟，排水沟在距离基坑顶口1m左右；施工现场基坑周围场内施工道路要做成一定的坡势，以便将路面上的雨水汇集到路旁的排水干沟内，再排至临近的、监理指定的坑塘或河沟内。生产区和生活区四周也修建适量排水沟，及时将降雨及其它途径来水排除
12、，保证生产和生活不受影响。对于生产和施工废水，应根据环保的要求进行处理后排放。临时堆土区、取土场和弃土弃渣场的四周也应设置排水沟，用于排除雨水或渗水等。排水干沟布置在场区施工道路外侧，采用梯形断面，底宽50cm、深50cm、顶宽150cm，边坡1：1，沟内铺设一层塑料布以防冲截渗。（3）降低地下水位由招标技术条款提供的地质资料显示，本标段地下水位高于设计渠底的地段有桩号16+94017+826、19+25321+170、21+77022+970和27+05627+480四段，其中16+94017+238段渠坡由壤土组成，其余段渠道的岩性以泥砾或粘土为主，渗透系数均很小，降水主要采用明排的方法进
13、行，利用基坑排明水的排水沟将渠坡渗水排除，但需作好边坡防护工作，必要时边坡可进行土工布覆盖。在渠道边坡衬砌结束后，将排水沟回填夯实到压实度满足要求后，施工渠道底板衬砌。需要采用无砂管井降水的渠道有两段：19+40020+080段渠坡有卵石层，22+08022+770段渠坡有粉砂层。降水井计划布置在一级马道位置，渠道首先开挖到一级马道位置（高程92.25m），然后打设降水井，在渠道衬砌结束后，停泵封井。桩号19+727断面渠道施工降水井布置为：渠道两侧马道各布置一排无砂管降水井，井距25m，井深16m（自马道算起），井内配200QJ32-39-5.5型潜水泵抽水。其他部位参照执行。3.4边坡开挖
14、控制（1）主体工程的临时开挖边坡，严格按施工图纸所示或监理人的指示进行开挖，保证开挖轮廓满足边坡稳定要求和主体工程施工的施工需要。对时间保留较长的临时边坡采取保护措施。（2）对于机械开挖的边坡，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，修坡应满足施工图纸要求的坡度和平整度。（3）在开挖边坡过程中如遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。（4）为防止修整后的开挖边坡遭受雨水冲刷，边坡护面和加固工作应在雨季前按图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在次年解冻后进行。（5）土方明挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施
15、，并通知监理人。必要时，设置观测点，及时观测边坡变化情况，并做好记录。3.5开挖渣料的利用和弃渣处理（1）对本工程开挖获得的可利用渣料进行统一规划，渣料应专用于本工程永久和临时工程的填筑及场地平整等，回填按施工图纸及相关技术要求执行。（2）工程开挖获得的可利用渣料和弃置废渣应分别运至指定地点分类堆存。施工中，严格按照监理人批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存。弃渣采用分层堆弃方式，每层堆弃高度控制在1m左右，注意保持渣料堆体的边坡稳定，并有良好的自由排水措施，符合水土保持设计和环境保护设计的要求。（3）渠道开挖可用土料直接运至渠道填筑场地，避免二次倒运；建筑物基坑开挖土料用于基坑回填的部分，就近堆置于基坑附近。（4）对监理人已确认的可用料，在开挖、装运、堆存和其它作业时，采取可靠的保质措施，保持该部分渣料免受污染和侵蚀。3.6土方开挖雨期施工（1）土方明挖在雨季施工时，工作面不宜过大，并应分段、逐片的分期完成；（2）雨期开挖基坑（槽）时，应注意
