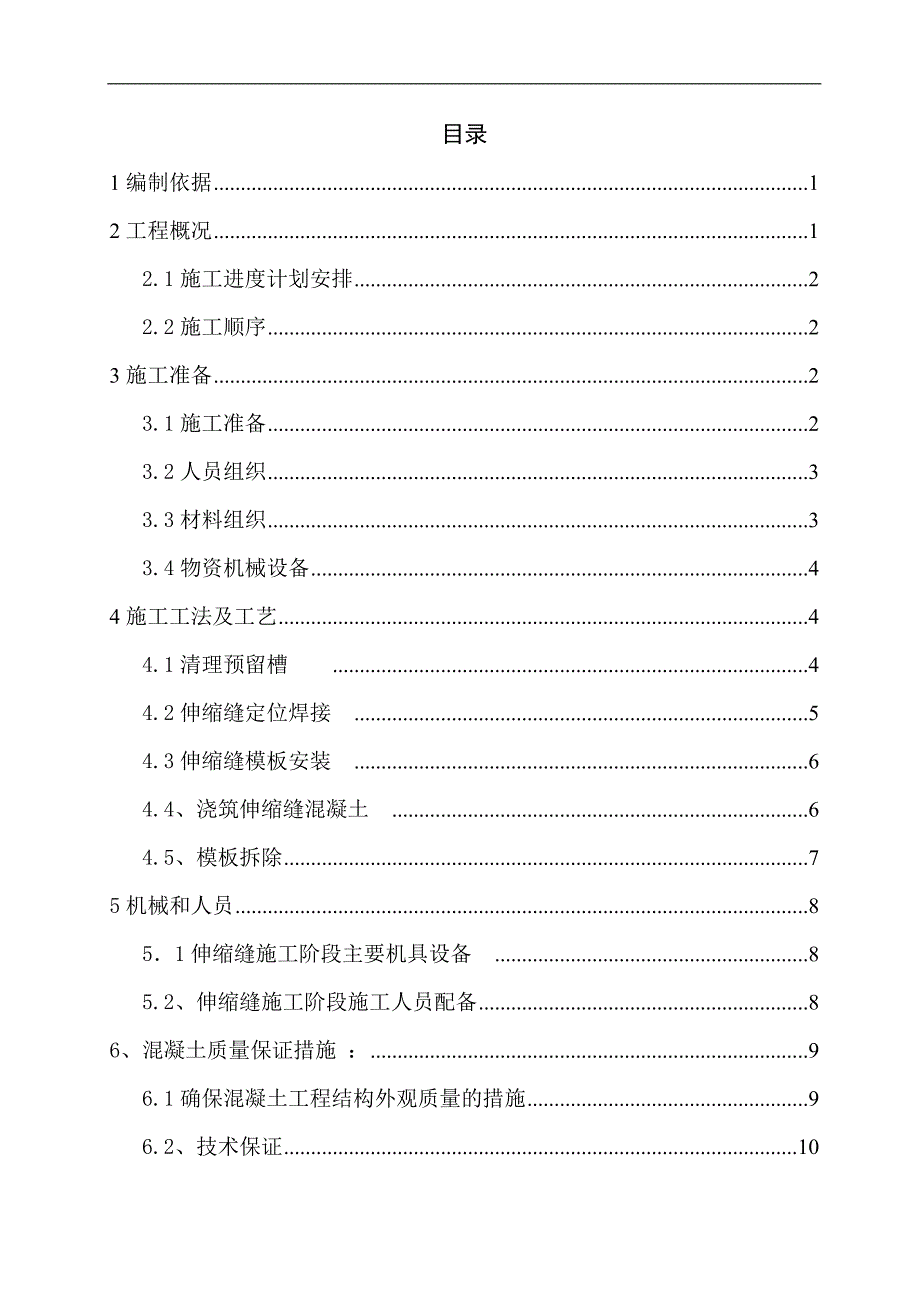

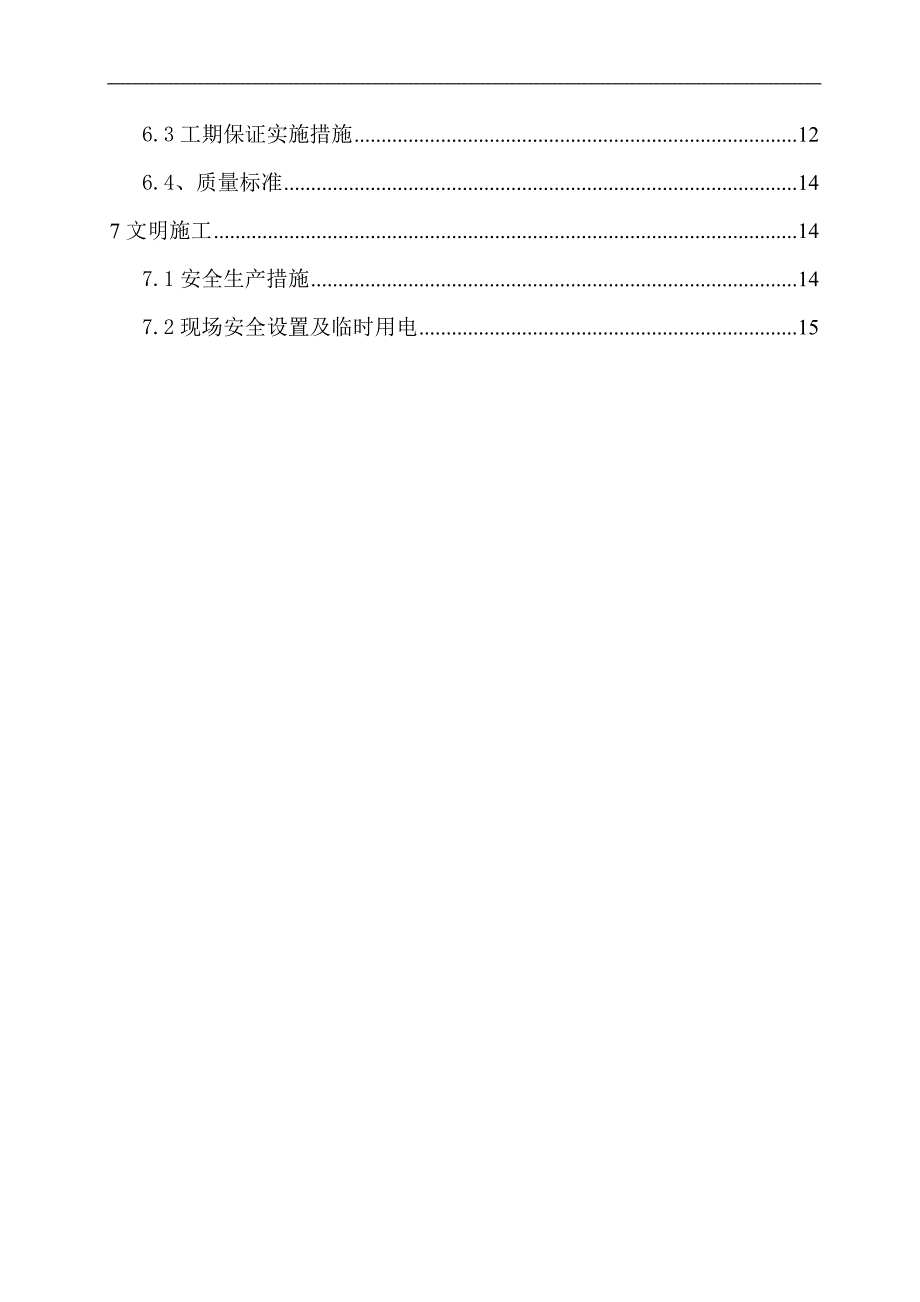

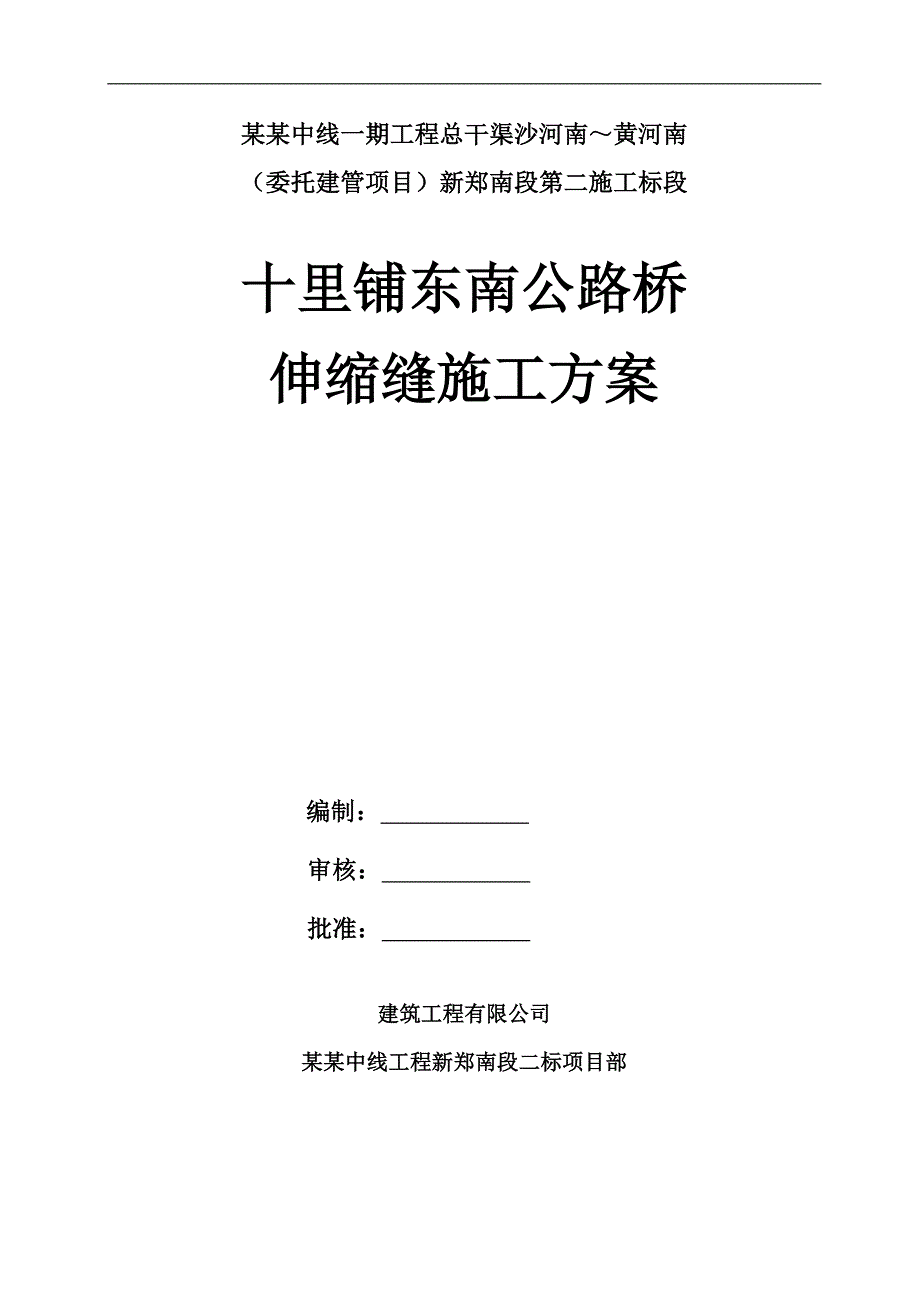

1、某某中线一期工程总干渠沙河南黄河南（委托建管项目）新郑南段第二施工标段十里铺东南公路桥伸缩缝施工方案编制： 审核： 批准： 建筑工程有限公司某某中线工程新郑南段二标项目部目录1编制依据12工程概况12.1施工进度计划安排22.2施工顺序23施工准备23.1施工准备23.2人员组织33.3材料组织33.4物资机械设备44施工工法及工艺44.1清理预留槽44.2伸缩缝定位焊接54.3伸缩缝模板安装64.4、浇筑伸缩缝混凝土64.5、模板拆除75机械和人员851伸缩缝施工阶段主要机具设备85.2、伸缩缝施工阶段施工人员配备86、混凝土质量保证措施 ：96.1确保混凝土工程结构外观质量的措施96.2、
2、技术保证106.3工期保证实施措施126.4、质量标准147文明施工147.1安全生产措施147.2现场安全设置及临时用电151编制依据（1）总干渠新郑南段十里铺东南公路桥新建工程施工图纸（2）新郑南段招标设计阶段工程地质勘察报告图册；（3）公路桥涵施工技术规范JTG/TF50-2011；（4）招标文件桥梁工程技术条款。（5）某某中线工程新郑南段第二施工标段施工合同 （6）交通部公路工程质量检验评定标准JTG F80-2004；（7）交通部公路工程施工安全技术规程JTJ076-95（8）钢筋焊接及验收规程（JGJ182003）；（9）混凝土结构工程施工质量验收规范(GB50204-2002)；
3、（10）施工现场临时用电安全技术规范(JGJ 46-2005)；（11）某某新郑南段第二施工标段施工组织设计及其它相关规范和规程2工程概况 十里铺东南公路桥位于河南省新郑市观音寺镇十里铺村东南约700m处，为某某中线工程总干渠新郑南段路渠交叉建筑物，中心桩号SH(3)123+932.548.桥型布置1-160m下承式钢架系杆拱，桥梁伸缩缝总长173.20m，桥梁范围（K0+344.239-K0+517.439）渠桥夹角27.9 ；下部结构为实体墩，钻孔灌注桩基础，桥面总宽度为22.26m，行车道净宽16.5m。设计高程线与道路设计中心线重合。桥周边交通方便，施工条件好。伸缩装置安装采用先安装法
4、，即先安装伸缩装置，后进行桥面施工，以伸缩范围内砼及伸缩装置本身的平整度和标来控制沥青砼铺装层的平整度和标高2.1施工进度计划安排根据总工期进度针对十里铺东南公路桥伸缩缝进行如下安排：2013年9月15日2013年9月20日 横伸缩安装缝浇筑完成2.2施工顺序伸缩缝施工先北侧后南侧，伸缩缝预留槽清理伸缩缝安装伸缩缝钢筋安装堵缝混凝土浇筑清理伸缩缝灌沥青膏安装橡胶条。3施工准备为保证伸缩缝施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。3.1施工准备为保证十里铺东公路桥伸缩缝浇筑按期优质完工，将严格按照既定的施工计划
5、，合理的安排施工，合理组织劳力、施工机械。3.1.1 由项目总工程师组织工程技术人员，各职能部门人员认真复核施工方案、施工设计图及工程相关的规范、规程、标准。组织编写专项实施性施工方案，经监理审定批准后，下发至作业组，并向全体施工人员进行交底，使本方案作为工作的依据，指导工程施工。3.1.2 作好前期的测量工作，所有使用仪器必须经检校合格后方能使用。测量成果必须准确，并经过复测检查，报审，确保万无一失。 3.1.3 作好施工预案，充分考虑可能发生的意外情况及应对措施。(1)伸缩装置宜在气温为年平均气温时安装。当安装温度与年平均气温相差较大以致影响伸缩装置正常施工时，应在制造厂家工程师的指导下，
6、卸掉夹具，用千斤顶调正伸缩间隙，使之符合温度要求，再安上夹具固定好，以备安装。(2)严禁将伸缩装置边梁直接与砼中预埋钢筋施焊连接，焊接过程中，不得在型钢上任意施焊，防止型钢产生变形。(3)安装前必须对伸缩装置妥善存放，不得有变型和污染，必要时做调整。(4)施工中严禁将空压机、发电机等动力设备直接置于路面上，所有机械必须采取有限措施防止漏油污染路面、(5)安装结束后，必须保证伸缩装置周围沥青砼清洁、无污染、无损坏。3.2人员组织3.2.1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。组织以项目技术管理人员为主的技术培训会，使操作工人对耳背墙结构型式等熟
7、悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控和有序中进行。3.2.2 其次严格值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。3.3材料组织 根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。(1)钢材、钢筋、模板、电焊条等主要安装材料应符合相关的国家标准，购买时必须有材质单。(2)浇筑伸缩装置的砼均采用C50钢纤维砼。其坍落溢销于度宜小于2cm,应适当掺入外加剂，减少水灰比。其它具体要求应
8、符合相关的国家标准。3.4物资机械设备3.4.1混凝土拌合采用一台HZS60的拌合机在本标段拌合站集中拌制，混凝土采用3辆分别都是10m的罐车进行运输。为防止临时停电，施工现场配备1台150KW内燃发电机作为备用电源。3.4.2机械设备、小型机具配备齐全。尤其是提供施工车辆过往的跳板必须质量坚固、数量充足，以保证施工顺利进行。3.4.3配齐备足防止路面污染的彩条布、塑料布、胶带等材料。3.4.4配齐备足养护用的塑料薄膜、草毡子、运水工具等。3.4.5配齐备足路牌、路障、安全设施、施工路服等，按要求封闭施工路段，做好绕行标志，既保证施工安全又能保证道路畅通。4施工工法及工艺4.1清理预留槽4.1
9、.1将槽内的杂物、松动的水泥砼凿除干净并应凿毛到坚硬层，并用强力吹风机或高压水枪清除浮尘和杂物。开槽后应禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免两侧沥青砼受损。4.1.2梁端间隙内的杂物，尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。4.1.3理顺调整槽内钢筋，对漏埋或折断的预埋筋进行修复，必要时要造筋，也可利用铺装层钢筋或吊装梁用钢筋代替预埋筋。4.1.4开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。4.2伸缩缝定位焊接4.2.1伸缩装置安装之前，安装时的实际气温与出厂时的温度有较大出入时，需调整组装定位空隙值，伸缩装置的定位宽度误差为2mm，要求误差为同一符号，不允许一条
10、装置不同位置上同时出现正负误差。4.2.2安装时伸缩装置的中心线与梁端中心线相重合。如果伸缩装置较长，需将伸缩装置分段运输，到现场后再对接，对接时，应将两端伸缩装置上平面置于同一水平面上，使两段伸缩装置接口处紧密靠拢，并校直调正。用高质量的焊条，逐条焊接，焊接时宜先及时清除焊渣等。4.2.3伸缩装置的标高控制与固定：采用龙门吊架和1010角钢（槽钢、工字钢）作定位装置，使伸缩装置型钢上顶面密贴在角钢下面，以两侧抄平的标高为准。控制伸缩装置的标高，然后对伸缩装置的纵向直线度也进行调整。伸缩装置的标高与直线度调整到符合设计后，可进行临时固定，固定时应沿桥宽的一端向另一端依次将伸缩装置边梁上的锚固装
11、置与预留槽内的预留钢筋每2-3个锚固筋焊一个点，两侧对称施焊，以保证抄平后的伸缩装置不再发生变位，严禁从一端平移施焊，造成伸缩装置翘曲。4.2.4伸缩装置的焊接：固定后应对伸缩装置的标高再复测一遍，确认在临时固定过程中未出现任何变形、偏差后，把异型钢梁上的锚固钢筋与预埋锚筋在两侧同时焊牢。如有困难，可先将一侧焊牢，待达到预定的安装气温时，再将另一侧全部焊牢。在焊接的同时，应随时用三米直尺、塞尺检测异型钢的平整度，平整度应控制在0-2mm范围内，否则很容易出现跳车现象，在固定焊接时，对经常出现的预留槽内的预埋筋与异型钢梁锚固筋不相符现象，要采用U型、L型、S型钢筋进行加固连接，以确保装置体与梁体
12、的牢固焊接。连接处焊缝长度应不小于10cm，应安装规范要求，采用浅接触，保证焊接长度，严禁出现点焊、跳焊、漏焊等现象。伸缩装置焊接牢固后，应尽快将预先固定的临时卡具、定位角钢用气割枪割去，使其自由伸缩，此时应严格保护施工现场，防止车辆误压。4.3伸缩缝模板安装4.3.1模板安装采用多层板，模板应做得牢固、严密，能在砼振捣时不出现移动，并能防止沙浆流入伸缩装置内，以免影响伸缩。为防止砼从上部缝口进入型钢内侧沟槽内，型钢的上面必须用脚步封好。4.3.2如果预留槽宽度超过110cm宽，应在两侧设置钢筋网，钢筋网顶部应低于路面3cm，钢筋网的直径和间距由现场监理确定。4.4、浇筑伸缩缝混凝土 4.4.
13、1浇注前应在装置两侧铺上彩条布、塑料布，保证砼不污染路面。4.4.2砼振捣时应两侧同时进行，为保证砼密实，用振捣棒振至不再有气泡为止，砼浇注过程中，振捣要充分到位，尤其是位移控制箱底部和型钢底部，不能有脱现象，砼表面应与伸缩装置顶面齐平、接合严密。4.4.3混凝土入仓采用混凝25t汽车吊吊罐入仓浇筑。采用D50插入式振捣器进行振捣，振捣工作严格按照操作程序及规范要求执行。 （1）为保证混凝土的外观质量，混凝土的坍落度控制在80-100mm。施工时需要考虑当时环境、温度、运输距离、持续施工时间等各种因素，在满足施工工艺条件下，尽可能选用底坍落度混凝土施工。 （2）、混凝土采用分层浇筑法，每层浇筑
14、厚度不超过30cm、由于下面马蹄处斜面宜产生气泡，在该斜面上部1/3处分层，减少表面气泡。 （3）、每层采用2根50振动棒一前一后振捣。后振动棒要逐位振捣，振动棒插点要均匀，不得跳跃振捣。振动棒与模板间控制在5-10cm之内。每一振点的振捣持续时间为20-30S，在混凝土停止下沉、不出现气泡、表面出现浮浆后即可抽棒。上层浇筑时，震动棒要插入下层混凝土10cm左右，使两层混凝土结合成一整体。 （4）、混凝土的浇筑需连续进行，且每罐混凝土的运输、浇筑及间歇的全部时间要在相应的设计规范内。4.4.4砼振捣密实后，用模板槎出泥浆，分4-5次按常规抹平平整为止。这道工序应特别注意平整度，砼必须做到与伸缩
15、装置的顶面平齐，高或低都会造成跳车现象。4.5、模板拆除 4.5.1依据伸缩缝的特点，浇筑后的伸缩缝湿接缝混凝土必须达到一定强度才能拆除（如现场养护试件的标准强度不小于50混凝土设计强度按JTJ041-2000之9.5.1规定）。现场一般须根据通常日平均气温而定，经验估计一般为浇筑完成时间日平均温度=100。4.5.2拆模时应小心，不能造成棱角破损。拆除后的模板必须磨光整平 ，涂刷脱模剂（可采用纯清液压油）。4.6凝土的养护：4.6.1在水泥砼初凝前，用毛刷拉毛，然后覆盖麻袋或草毡子，严格洒水养生，养生期间严禁车辆通行并作好养护记录。4.6.2经过养生，水泥砼强度达到设计强度的50以上后，可安装橡胶密封条，安装前必须把装置内充当模板的多层板、砂浆的砼硬块全部掏净，并填充完沥青膏后，嵌入橡胶条，完成伸缩装置安装。5机械和人员51伸缩缝施
