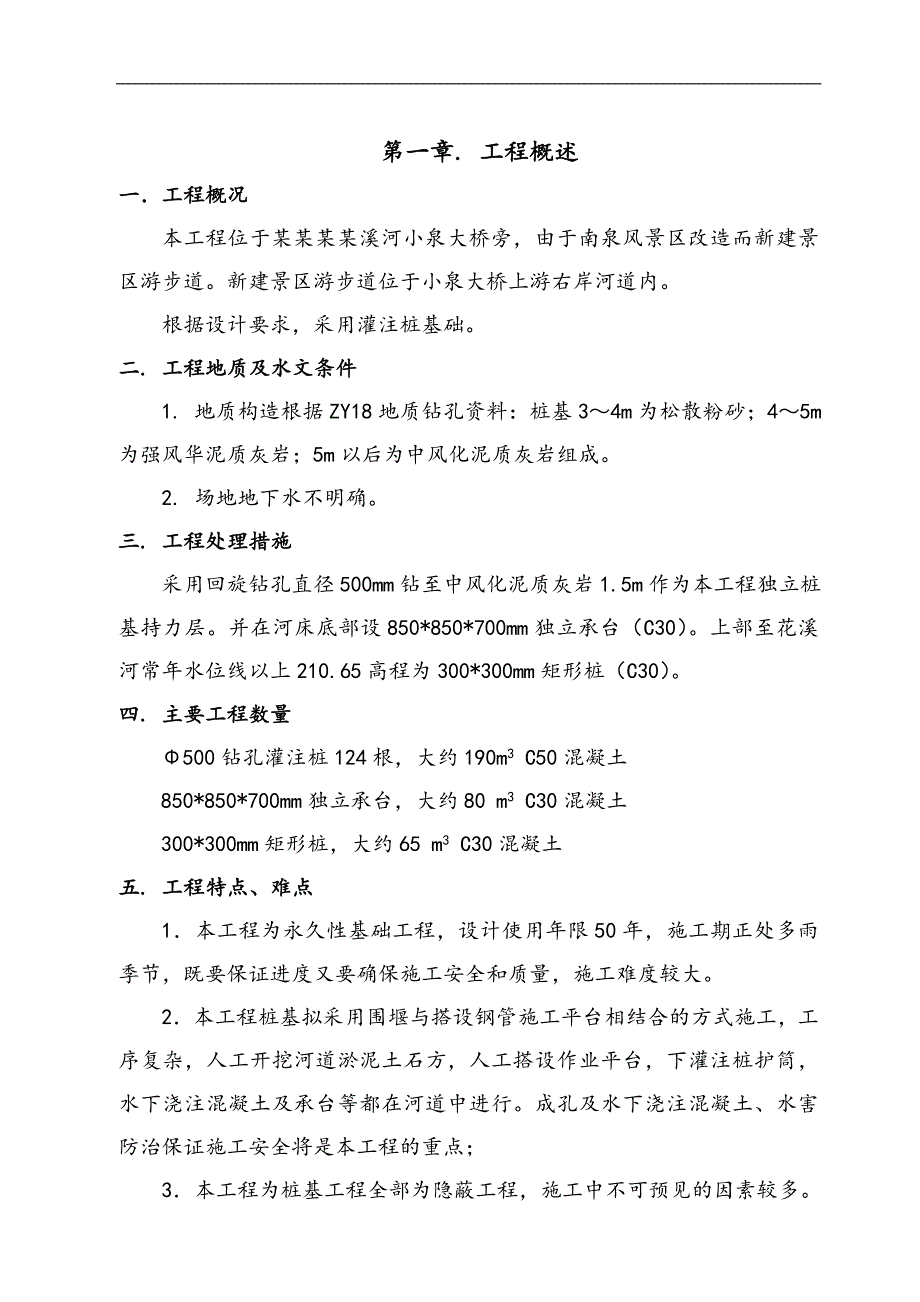

1、第一章. 工程概述一工程概况本工程位于某某某某溪河小泉大桥旁,由于南泉风景区改造而新建景区游步道。新建景区游步道位于小泉大桥上游右岸河道内。根据设计要求,采用灌注桩基础。二. 工程地质及水文条件1. 地质构造根据ZY18地质钻孔资料:桩基34m为松散粉砂;45m为强风华泥质灰岩;5m以后为中风化泥质灰岩组成。2. 场地地下水不明确。三. 工程处理措施 采用回旋钻孔直径500mm钻至中风化泥质灰岩1.5m作为本工程独立桩基持力层。并在河床底部设850*850*700mm独立承台(C30)。上部至花溪河常年水位线以上210.65高程为300*300mm矩形桩(C30)。四. 主要工程数量500钻孔

2、灌注桩124根,大约190m3 C50混凝土850*850*700mm独立承台,大约80 m3 C30混凝土300*300mm矩形桩,大约65 m3 C30混凝土五. 工程特点、难点1本工程为永久性基础工程,设计使用年限50年,施工期正处多雨季节,既要保证进度又要确保施工安全和质量,施工难度较大。2本工程桩基拟采用围堰与搭设钢管施工平台相结合的方式施工,工序复杂,人工开挖河道淤泥土石方,人工搭设作业平台,下灌注桩护筒,水下浇注混凝土及承台等都在河道中进行。成孔及水下浇注混凝土、水害防治保证施工安全将是本工程的重点;3本工程为桩基工程全部为隐蔽工程,施工中不可预见的因素较多。如:钻孔穿过砂层需要

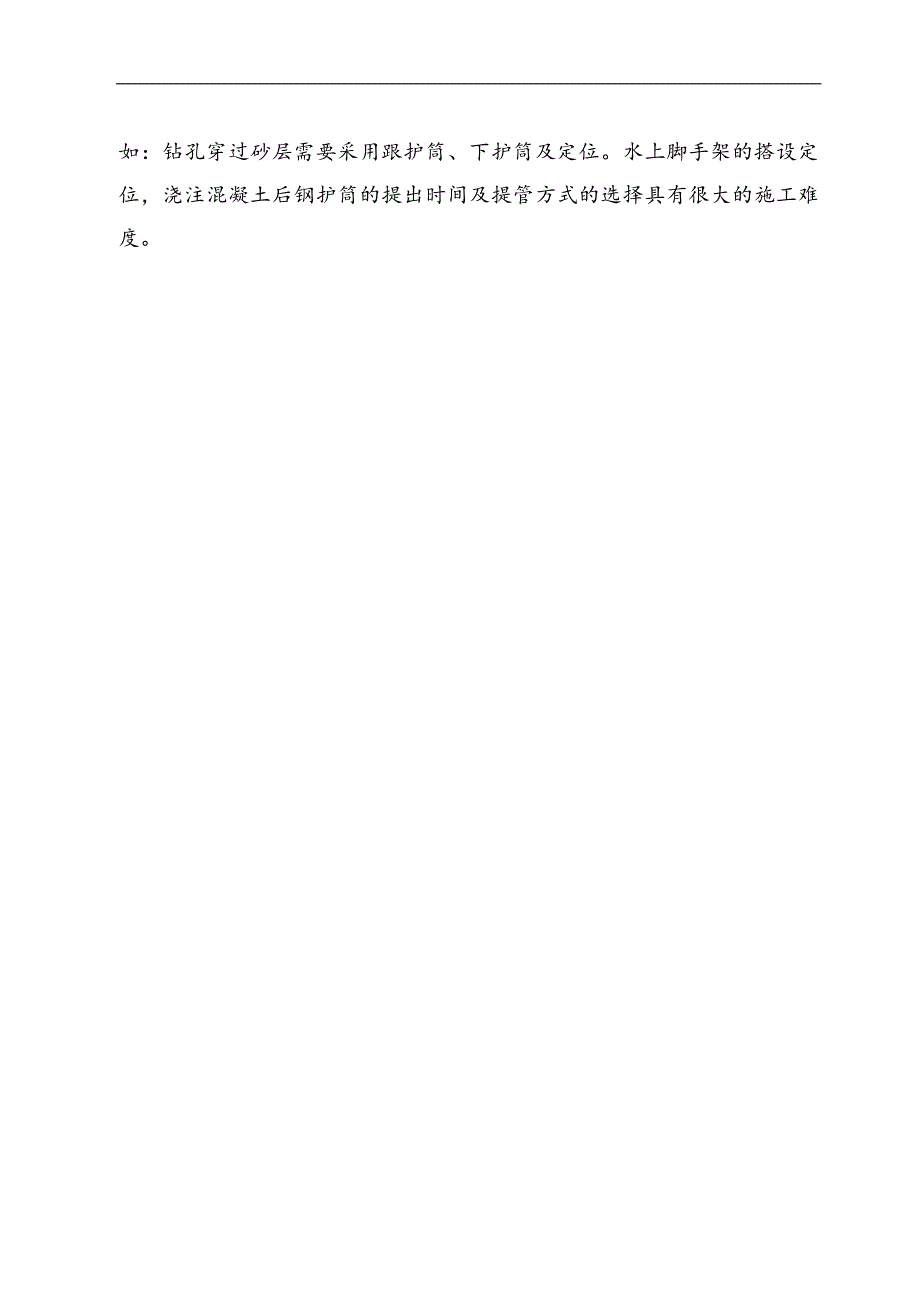

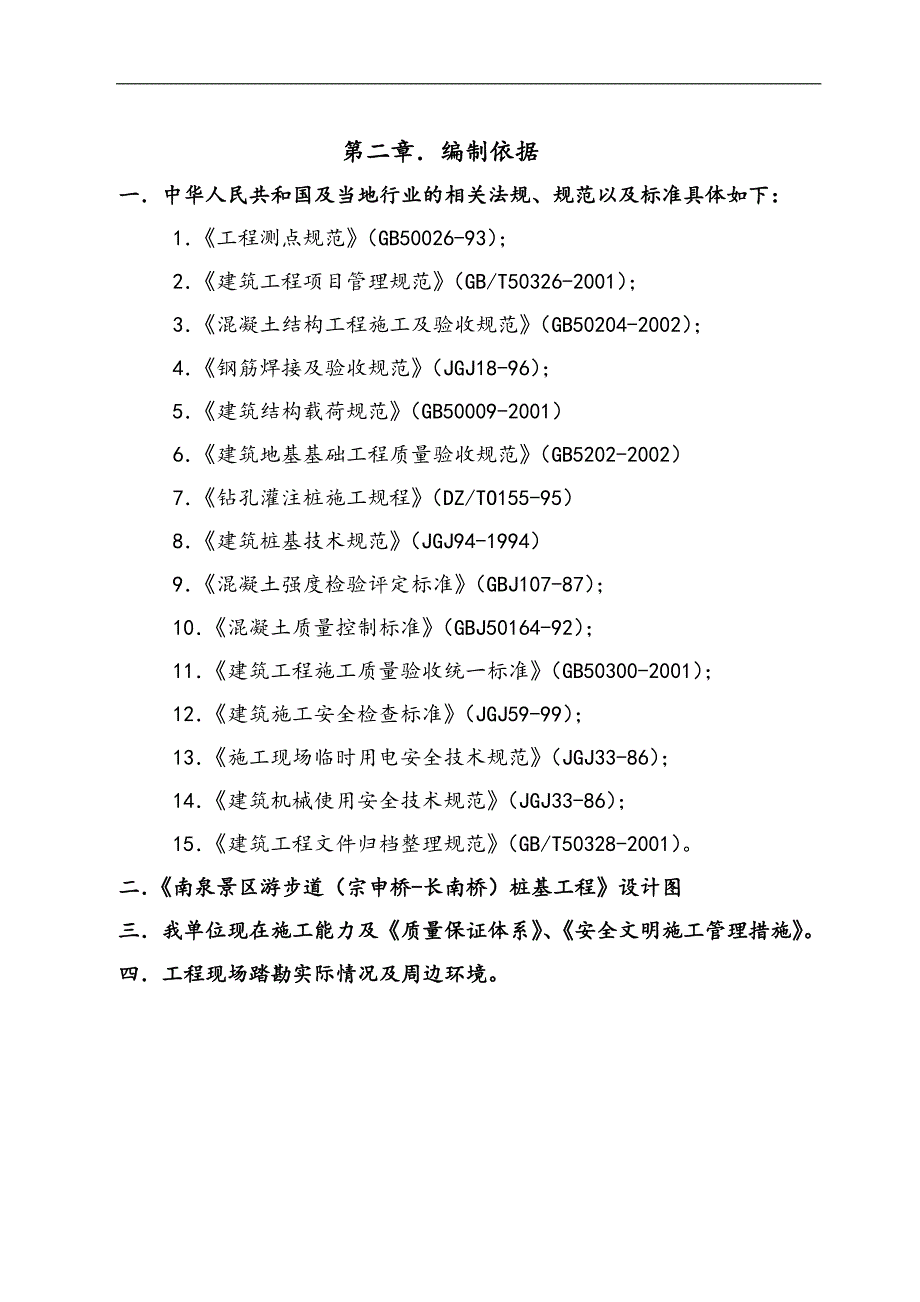

3、采用跟护筒、下护筒及定位。水上脚手架的搭设定位,浇注混凝土后钢护筒的提出时间及提管方式的选择具有很大的施工难度。第二章编制依据一中华人民共和国及当地行业的相关法规、规范以及标准具体如下: 1工程测点规范(GB50026-93); 2建筑工程项目管理规范(GB/T50326-2001); 3混凝土结构工程施工及验收规范(GB50204-2002); 4钢筋焊接及验收规范(JGJ18-96); 5建筑结构载荷规范(GB50009-2001) 6建筑地基基础工程质量验收规范(GB5202-2002) 7钻孔灌注桩施工规程(DZ/TO155-95) 8建筑桩基技术规范(JGJ94-1994) 9混凝土

4、强度检验评定标准(GBJ107-87); 10混凝土质量控制标准(GBJ50164-92); 11建筑工程施工质量验收统一标准(GB50300-2001); 12建筑施工安全检查标准(JGJ59-99); 13施工现场临时用电安全技术规范(JGJ33-86); 14建筑机械使用安全技术规范(JGJ33-86); 15建筑工程文件归档整理规范(GB/T50328-2001)。二南泉景区游步道(宗申桥-长南桥)桩基工程设计图三我单位现在施工能力及质量保证体系、安全文明施工管理措施。四工程现场踏勘实际情况及周边环境。第三章施工准备为了快速、优质建设好该工程,应认真做好以下各方面的准备工作,确保实现计

5、划目标。一组织准备本工程组织准备工作方法,完成时间及执行部门具体如下表:序号工 作 方 法完成时间执行部门或执行人1宣传工作接进场通知书后公司、项目部2建立现场组织机构、人员就位接进场通知书后一天项目部3建立、健全和项规章制度开工前2天项目部4确定劳动力班,并有效组织进场开工前2天公司劳资处、项目部5组织机械准备进场及准备随工程进度公司设备处、项目部6周转材料进场随工程进度公司材料处、项目部7施工许可证等有关手续办理开工前 2天业主8周边关系协调随工程进度业主、项目部二技术准备组织工程技术人员熟悉施工图、施工规范、质量要求及安全保证措施等。按照施工方案,作好必要的工料分析,对图纸中存在的疑问,

6、会同业主方、设计方,认真研究解决。做好技术交底及培训工作,严格认真进行施工定位、放线、定桩工作。技术准备内容,完成时间及执行部门如下表:序号工 作 内 容完成时间执行部门或执行人1编制施工组织设计进场后1天公司总工及项目技术负责人2施工图涉及的各种砼、砂浆试配跟随施工进度项目技术负责人及检验员3各种原材料的检验跟随施工进度项目技术负责人及检验员4施工技术交底开工前2天项目技术负责人及施工员5工程定位、放线、布孔开工前2天项目技术负责人及施工员三施工现场准备根据施工现场的具体情况,合理、经济布置施工现场,各种临时设施的搭设,调试安装好施工设备,做好开工前准备工作。1施工现场的封闭:2地下管网:3

7、施工污水的处理:四施工资源准备1主要的机械设备根据本工程的特点及进度计划安排,有秩序地组织机械设备进场,机械设备及时运输调用,还应注意检查及保养工作。2材料准备根据施工设计图纸计算出材料需用量计划,联系所需规格材料,并签定材料供应合同。3劳动力准备根据施工设计图纸及工期进度计划安排,按照劳动定额确定本工程所需人员量,确保施工顺利进行。施工资源准备内容,完成时间及执行部门具体如下表:序号资 源 名 称完 成 时 间执行部门1施工员进场开工前1天公司劳资年、项目部2施工机械进场随进度计划公司设备处、项目经理3施工材料进场随施工进度计划公司材料处、项目经理第四章施工总平面布置一布置原则1施工现场踏勘

8、,根据现有的施工现场,合理安排,做好文明整洁,布置合理;2根据施工进度计划和工程实际情况,确定机具设备;3本着减少运距,节约费用,降低成本的目的;4道路、排水、排污等满足,文明施工等有关建筑管理的规定;5达到对场区内、外环境保护及防火安全的要求。二施工平面布置图三施工道路修建临时道路方便机具进场。四施工用电考虑到场地内无市电,进场各种中设备用电及生活用电需要,确保施工正常生产,整个施工现场需配备120KW发电机1台,施工用钻机采用柴油动力机械施工。五施工用水由于钻孔、注浆均需用清水,且用水量较大,可在花溪河内抽取施工生产用水。六施工材料钢材、水泥、砂、碎石、商品混凝土必须符合施工要求,进场后必

9、须先抽样试验合格后才能使用并按,施工材料依据施工进度进场,做到分期、分量、合理,不能在施工中出现停工待料,影响工程进度。七平面管理措施建立平面管理措施,定期组织检查,对违反平面布置管理的班组,坚决制止,对违章严重者有权予以经济制裁。经常按平面规划和场容管理办法的要求进行检查,在搭建临设和基础施工阶段,应搞好生产的平面指挥协调,保证材料进场和土石方出场秩序,使整个施工秩序井井有条。入场材料,必须按平面布置所规定的位置堆放,场内建筑垃圾应及时清除,并外运出场,使施工现场内始终保持砂成堆、块材成方,钢材与模板堆码整齐。随着施工阶段的变化,平面布置应作动态调整,满足施工要求,符合经济合理的原则。第五章

10、施工程序 本工程主要的施工内容有:测量放线、施工围堰、搭设施工平台、安放钢护筒、回旋钻孔、清孔、下钢筋笼、浇注C50混凝土、提出钢护筒、浇注承台等。一测量控制1、 成立施工测量组,编制测量控制方案,做好测量内业准备和仪器校检工作。2、 测量仪器;经纬仪、水准仪。3、 建立施工坐标,高程控制网。 根据业主提供的坐标、水准点,经复核无误后,对全线坐标点、水准点进行加密布设,并由技术负责人复核无误后,再进行加固保护,并做好记录,保存测量成果资料。4、 测量放线会同业主、监理,用经纬仪器,首先定出桩基桩位轴线,并对其孔位进行布置,然后定出桩位,并及时形成资料。放样工作完成后,技术负责人组织有关人员对主

11、要的桩点,按其精度要求复核,复核无误后,提供施工现场的放样资料,报监理工程师校对,并由监理工程师书面下达调整或实施通知书后,该工程才能动工。二、施工顺序1放空库容,对有利于进行围堰的部分首先进行围堰施工;2. 现场清理:对施工现场进行清理,包括:施工场地局部硬化、局部设置截、排水沟,路面硬化等,以便于放线、定位,为下步施工创造条件。然后对桩基部约5m范围河道进行清淤处理。3测量放轴线:对已清理部分河道进行放线,特殊地方在搭设施工平台后进行。4、 安放钢护筒:根据实际情况安放钢护筒,能人工清淤后可以安放的在准确定位后首先安放并固定(回填片石、回填塑性土形成施工平台或开挖形成施工平台)。对于水位较

12、深不能确定钻孔位置的,采用抛石、回填塑性土、放置木板后,在木板上搭设钢管施工平台。然后由钻机钻进下钢护筒的方式进行。5、采取分段施工,根据分段情投入多台钻孔设备施工6、钻孔、清孔、安放钢筋笼、水下浇注混凝土。7、起拔钢套管:在混凝土浇注完成2小时左右必须起拔钢护筒,用葫芦或起重设备起拔。(不排除混凝土浇注后钢护筒不能拔出的情况)8、浇注承台第六章. 施工方法一围堰施工 围堰施工将在第一次放出轴线后作具体的围堰专项施工方案二测量定位 施工测量 测量是桥梁工程非常关键的工作,必须密切配合业主和监理方作好本工程测量工作,确保每个钢护筒和每个结构物定位准确。1、桥梁施工准备阶段和施工过程中进行的测量工

13、作有:(1)对测量仪器进行精度标定和检校。(2)对设计单位交付的桩位和水准基点及其测量资料进行核查。(3)建立满足精度要求的施工控制网,并进行平差计算。(4)补充施工需要的桥梁中线桩和水准点。(5)测定墩(台)纵横向中线及基础桩的位置。(6)进行高程测量和施工放样。(7)桥梁进行施工变形观测和精度控制。(8)测定并检查施工部分的位置和标高。(9)对已完工程进行竣工测量。2、施工放样的主要内容有:(1)墩台纵横向轴线的确定;(2)桩基础的桩位放样;(3)承台及墩身立柱结构尺寸,位置放样;(4)各阶段高程放样。3、使用的测量仪器DS3水准仪、南方公司ND3000测距仪和ET-02电子经纬仪,使用前

14、按要求进行标定。4、测量过程中应注意的问题:(1)测量控制点的埋设必须保证稳定、可靠。(2)测量控制点包括:设计单位元元交给的线路控制桩、水准点,施工单位线路复测加密控制点、水准点;桥梁施工控制网点、水准点等。(3)测量控制点的埋设地点必须远离施工现场,不能受到现场施工的干扰,并且要有保护措施。(4)桥梁墩台中心桩的护桩、线路中心桩等,采用混凝土包木桩或混凝土包铁心,但要随放随用,不作长期测量的依据。路基边桩用长木桩钉设。(5)在进行施工测量前,必须对测量控制点进行检查。(6)必须对测量控制点作定期和经常性的检查,发现问题及时纠正,避免给工程施工造成不良影响。三. 搭设施工平台 回旋钻机钻机自重2t.平台的搭设关系到成孔质量和施工安全。对于水位较深不能确定钻孔位置的,采用抛石、回填塑性土、放置木板后,在木板上搭设钢管施工平台。具体的施工平台搭设方式根据河道的具体情况将做出详细的平台施工专项方案。四桩基施工(一)钻孔灌注桩施工水中墩桩基采用钻孔灌注桩
