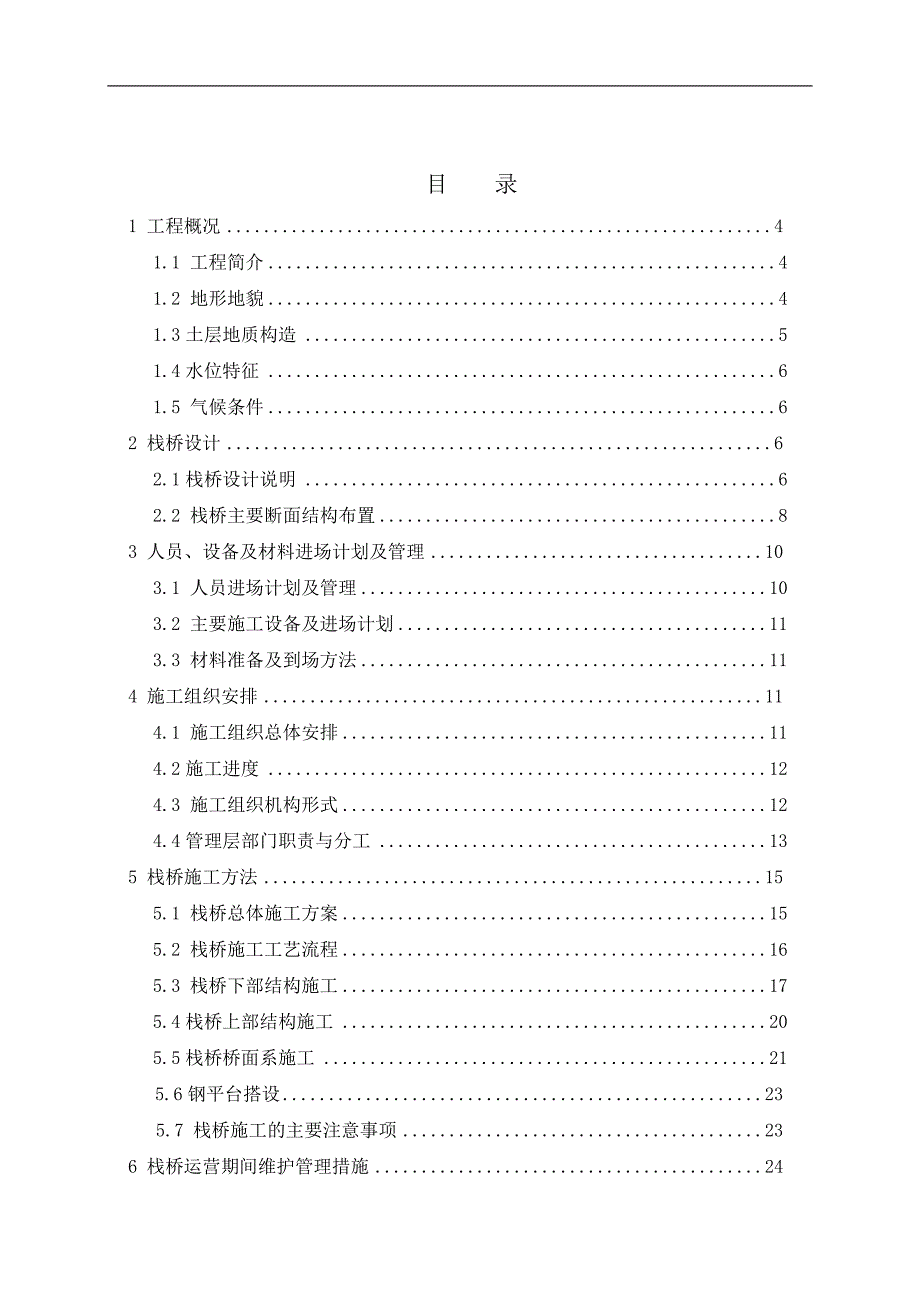

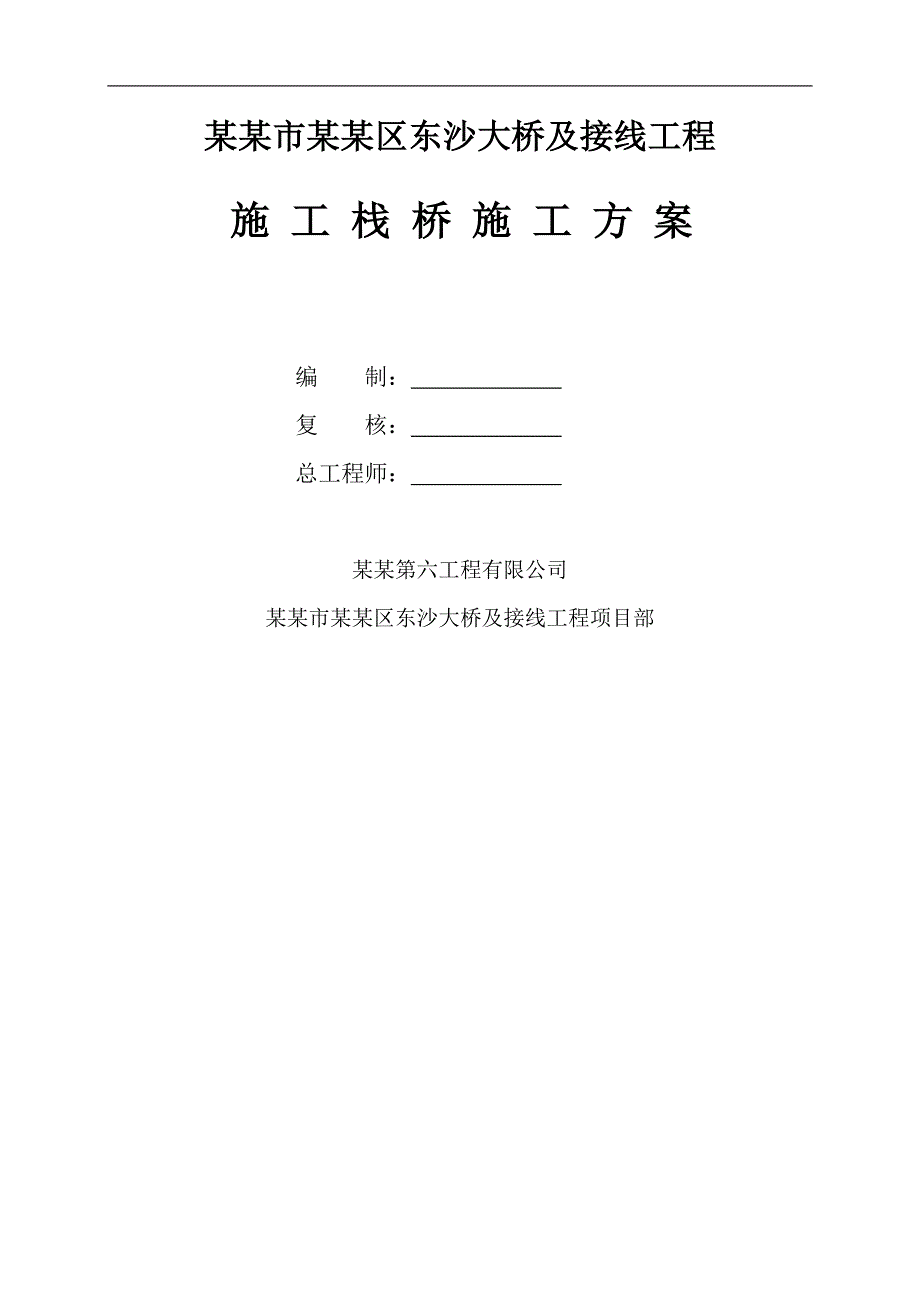

1、某某市某某区东沙大桥及接线工程 施 工 栈 桥 施 工 方 案编 制： 复 核： 总工程师： 某某第六工程有限公司某某市某某区东沙大桥及接线工程项目部目 录1 工程概况41.1 工程简介41.2 地形地貌41.3土层地质构造51.4水位特征61.5 气候条件62 栈桥设计62.1栈桥设计说明62.2 栈桥主要断面结构布置83 人员、设备及材料进场计划及管理103.1 人员进场计划及管理103.2 主要施工设备及进场计划113.3 材料准备及到场方法114 施工组织安排114.1 施工组织总体安排114.2施工进度124.3 施工组织机构形式124.4管理层部门职责与分工135 栈桥施工方法15

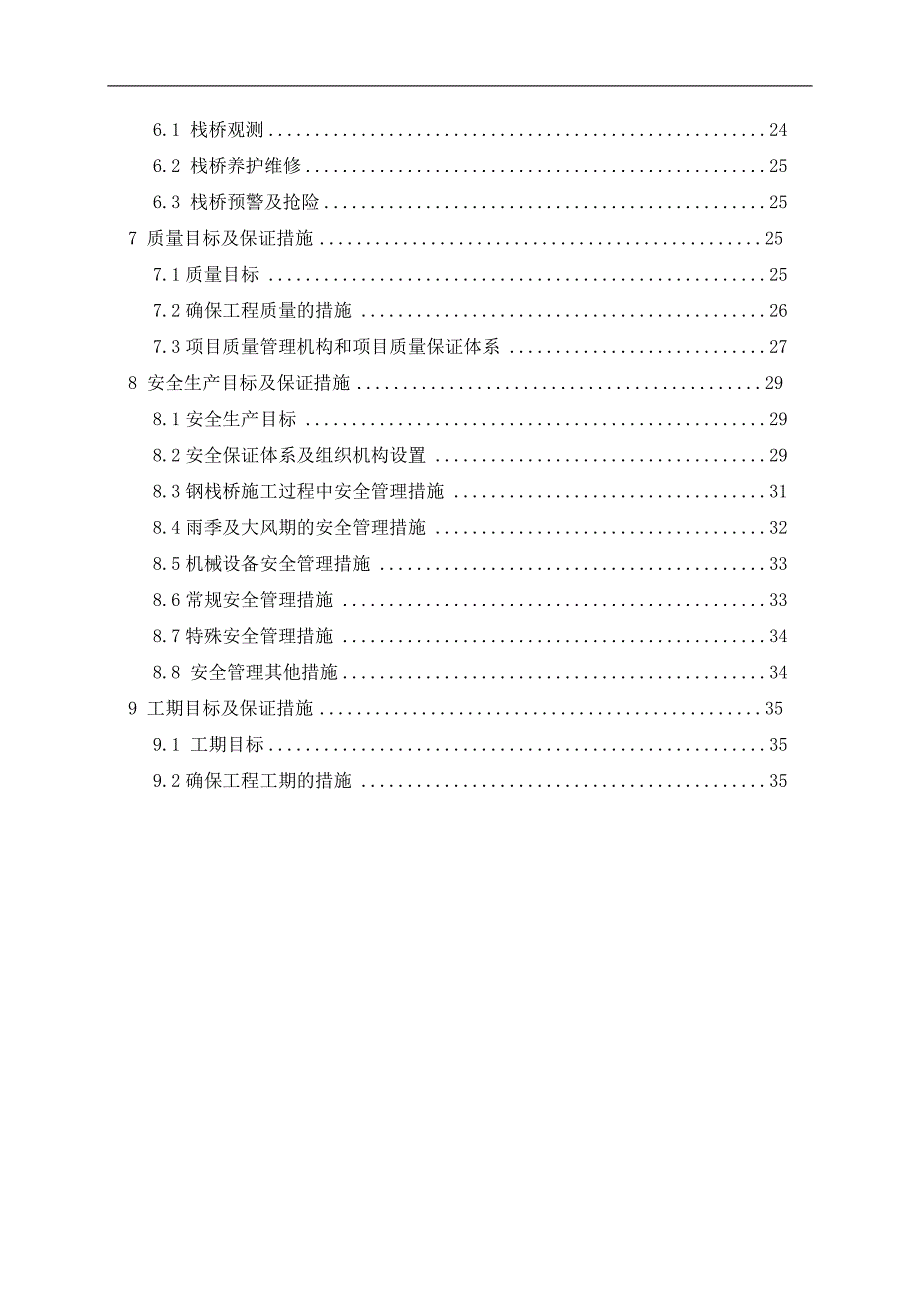

2、5.1 栈桥总体施工方案155.2 栈桥施工工艺流程165.3 栈桥下部结构施工175.4栈桥上部结构施工205.5栈桥桥面系施工215.6钢平台搭设235.7 栈桥施工的主要注意事项236 栈桥运营期间维护管理措施246.1 栈桥观测246.2 栈桥养护维修256.3 栈桥预警及抢险257 质量目标及保证措施257.1质量目标257.2确保工程质量的措施267.3项目质量管理机构和项目质量保证体系278 安全生产目标及保证措施298.1安全生产目标298.2安全保证体系及组织机构设置298.3钢栈桥施工过程中安全管理措施318.4雨季及大风期的安全管理措施328.5机械设备安全管理措施338
3、.6常规安全管理措施338.7特殊安全管理措施348.8 安全管理其他措施349 工期目标及保证措施359.1 工期目标359.2确保工程工期的措施351 工程概况 1.1 工程简介 某某市某某区东沙大桥全长1838.8m，共分为十联，跨径布置为(340m)+(440m) +(440m) +(340m) +(340m)+(41.6+78.4+270+78.4+41.6m)+(440m)+(440m)+(440m) +(440m)，主梁宽度为27.5m。主桥上部结构：主桥采用41.6+78.4+270+78.4+41.6m双塔双索面预应力混凝土斜拉桥。主梁为双向预力混凝土结构，截面为边主梁形式，
4、主梁全长为510m，主梁顶面全宽27.5m。边主梁梁高为2.3m，桥梁中心线处梁高2.515m，肋宽2.2m；主塔采用预应力混凝土，钻石型造型。斜拉索采用空间扇形索面布置，索面在主梁处的横向间距为25.9m。引桥上部结构：40m装配式预应力混凝土连续箱梁。主桥桥墩：桥墩下接六边形承台，基础为D=2.0m钻孔灌注桩；边墩、辅助墩：圆柱墩下接承台，基础为D=2.0m钻孔灌注桩；引桥桥墩：采用柱式墩，上接盖梁，下接承台，基础为D=1.5m钻孔灌注桩；用柱式墩，上接盖梁，下接系梁，基础为D=1.8m钻孔灌注桩；桥台：采用肋板式桥台，基础为D=1.2m钻孔灌注桩。水中1623墩桥跨示意如图1-1。 1-
5、1 东沙大桥水中1623墩示意图 1.2 地形地貌拟建东沙大桥工程位于沿江高等级公路与五接镇兴武大道交叉处，向南与长江大堤平交，跨越天生港水道及某某区固沙护滩工程北堤后，继续向南到达南沙岛边缘（项目终点）。场地位于长江中下游冲击平原区，地貌类型属于三角洲平原中的新三角洲平原。场地为新近沉积的长江江心沙洲，地势平坦，地面高程在+2.2+3.1m(长江大堤堤顶高程一般为+6.1m)。桥址示意如图1-2。图1-2 东沙大桥桥址示意图 1.3土层地质构造场地在钻探深度范围内所揭示的地层均为第四纪松散沉积物，按成因类型、土质特征可分为5层，现自上而下分述如下：（B）层（Q）:灰、黄灰色粉土杂粉砂、粉质粘
6、土，表层含植物根茎，为素填土，松散状态，地表略硬些。广泛分布于场地的陆地部分，层厚0.33.2m。（2）层（Q）:灰、灰褐色淤泥质粉质粘土夹少量粉土薄层，局部互层，流塑状态，高压缩性，力学强度低。普遍分布于夹江与开沙岛一侧，层厚2.417.0m。（3）层（Q）:灰色粉砂，局部中砂，夹少量粉土、粉质粘土薄层，含云母片，稍密中密状态，中压缩性，力学强度一般。矿物成分以长石、石英为主，颗粒级配不良、颗粒形状多为亚圆形，粘粒含量0.08.7%。场地普遍分布，层厚6.221.7m。（5）（Q）:灰色粉质粘土与粉土、粉砂互夹，局部互层，软塑流塑状态，中高压缩性，力学强度较低。场地普遍分布，未揭穿，最大揭示
7、层厚22.8m。（6）（Q）:灰色粉砂、中砂，夹少量粉质粘土薄层，含云母片，中密密实状态，中压缩性，力学强度较高。矿物成分以长石、石英为主，颗粒级配不良、颗粒形状多为亚圆形，粘粒含量0.014.3%.仅桥梁部位场地普遍揭示，层厚5.012.7m。（9）（Q）:灰、青灰色中砂，局部为细砂、粗砂，饱和，密实状态，中低压缩性，力学强度较高。矿物成分以长石、石英为主，颗粒级配不良、颗粒形状多为亚圓形，粘粒含量0.00.8%.仅桥梁部位场地普遍揭示，未揭穿，最大揭示层厚35.5m。（9）（Q）:灰色粉质粘土夹少量粉砂薄层，软塑流塑状态，中压缩性，力学强度一般。呈透镜体分布于（9）支中，层厚0.61.6m
8、。1.4水位特征本河道地表水为长江河水。河水与大海相通，水体主要接受上游来水补给，水位受潮汐影响变化明显，变动幅度较大，勘探期间测得河水位最高水位标高为2.00米，最低水位标高为-2.00米。地下水水位：根据本地区区域地质资料分析，场地地下水位动态受季节性变化影响明显，潜水水位丰水期与枯水期水位年变化幅度1.02.0m.据当地水文地质有关资料分析，场地历史最高水位及仅35年最高水位接近地表。 1.5 气候条件本项目区域气候属于凉亚热带湿润季风气候，年平均气温15左右，年平均降水量1050mm，多年平均水面蒸发量900mm。2 栈桥设计2.1栈桥设计说明 2.1.1 设计依据（1）某某市某某区东
9、沙大桥及接线工程施工设计图（2）公路桥涵设计通用规范（JTG D60-2004）（3）公路桥涵地基与基础设计规范（JTG D63-2007）（4）装配式公路钢桥多用途使用手册（5） 水文、气象及桥位地质等资料2.1.2 设计范围 本工程栈桥设计范围为南侧堤至北侧堤，在19#、20#墩之间断开设通航通道将栈桥分为南、北两侧。其中南侧栈桥起始里程为：K2+632.1K3+045.6，全长413.5m；北侧栈桥起始里程为：K1+146.8K1+929，全长782.2m。栈桥布置详见附图栈桥施工图192.1.3 设计使用功能栈桥作为连接岸上与水中墩的施工通道，必须满足施工中的材料、机械、混凝土等运输。
10、本工程栈桥根据总体施工方案划为不同的使用区域。南侧栈桥包括主栈桥、支栈桥和钢平台三部分。栈桥桥面宽度为8.5m，布置在线路右侧。整个栈桥主要荷载为80t履带吊、荷载汽车-20级、旋挖钻机。北侧栈桥包括主栈桥、支栈桥和钢平台三部分。栈桥桥面宽均为8.5m，主栈桥布置在线路右侧。整个北栈桥主要荷载为80t履带吊、荷载汽车-20级（混凝土运输车）、旋挖钻机。2.1.4 主要技术标准（1）南岸栈桥设计荷载：80t履带吊车、荷载汽车-20级（混凝土运输车）、旋挖钻机（2）北岸栈桥设计荷载：80t履带吊车、荷载汽车-20级（混凝土运输车）、旋挖钻机（3）施工控制活载：80t履带吊车, 荷载汽车-20级（混
11、凝土运输车）、旋挖钻机（4）设计行车速度：5km/h（5）设计使用寿命：3年（6）设计最高水位：+5.0m荷载组合说明详见附后“栈桥计算书”。2.1.5 主要材料 本栈桥除桥面采用预制混凝土板外，其余均采用钢结构，连接主要为手工焊接。 具体材料如表2-1。 栈桥主要材料表 表2-1名称及规格材 料使用部位预制混凝土板（厚度230mm）钢筋混凝土C30桥面板贝雷梁16Mn纵向承重梁I45b Q235桩顶分配梁20aQ235桩间连接系800mm钢管，壁厚=10mmQ235承重桩630mm钢管，壁厚=10mmQ235承重桩（1）桥面板与护栏考虑到一般钢结构桥面板在施工过程中的变形、磨损、锈蚀等问题，
12、本公司栈桥桥面板采用现场预制C30钢筋混凝土板。栈桥两边护栏高1m，栏杆采用483mm脚手架钢管，每1.5m设置一道立杆焊接在桥面系横向分配梁上，水平横联上下设置三道，间距0.3m，栏杆上间隔粉刷红白油漆，并在贝雷梁伸缩缝中断开，如下图所示（2）普通钢材钢管桩、型钢等采用Q235钢材，材料必须符合国家标准（GB/T1591-94）的有关规定，Q235-A的屈服强度为235MPa，抗拉强度375MPa，弹性模量Eg=2.1105MPa。2.2 栈桥主要断面结构布置钢栈桥桥面宽度8.5m，栈桥每12m间隔设置单排钢管桩组成的桥墩，每隔5或6跨设置一个制动墩；在钻孔平台钻机进出处，及需要侧吊处，减小
13、桥墩跨径，此处跨径为9m；全栈桥采用跨径为9m及12m。栈桥桥面板顶面标高定为+6.0m。钢栈桥基础采用800mm10mm钢管桩，在制动墩处基础采用630mm10mm钢管桩，单桩入土深度计划28m，振动沉桩时根据实际情况确定打入深度，非制动桩设计承载力为110t，制动桩承载力为60t。横梁采用I45b双拼工字钢，纵梁采用321钢桥贝雷梁，面板采用230mm厚的钢筋混凝土板。钢管桩间连接结构采用20+节点板形式。栈桥每隔12m或9m，在两侧各安装1盏路灯或指示灯。栈桥结构形式图 栈桥连接系图 栈桥设计满足装配式公路钢桥制造及检验、验收办法的有关技术要求。其断面布置如图2-1。图2-1栈桥断面布置
14、图3 人员、设备及材料进场计划及管理 本工程栈桥工程量大、工期要求紧，合理、快捷的人员、设备、材料计划、管理是保证施工保质如期完成的关键。3.1 人员进场计划及管理栈桥设计前组织相关设计人员了解现场实际环境、设计意图及其施工功能，同时组织有类似施工经验的技术人员、现场操作人员进场，提前介入。项目部安全工作人员对已进场人员进行水上施工、安全施工和环保施工的培训，以使施工人员熟悉水上施工的相关规定。本工程栈桥施工人员进场计划如表3-1。栈桥施工人员进场计划 表3-1时 间4月5月劳动力配置中旬下旬上旬中旬下旬管理人员35554技术人员26663后勤人员55555测量工44664安全员44444质检员24662电 工24553装吊工2
