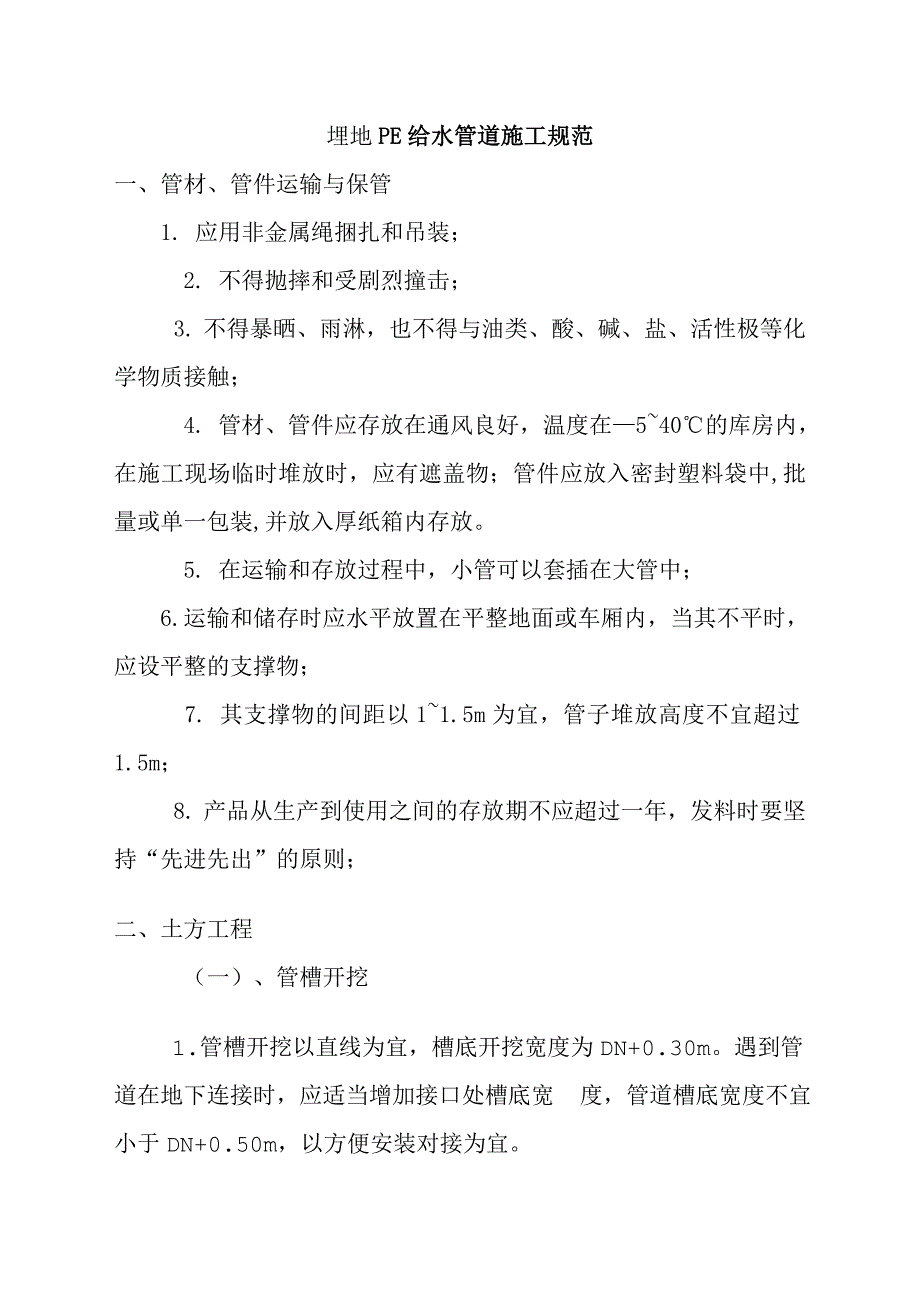

1、埋地PE给水管道施工规范一、管材、管件运输与保管 1. 应用非金属绳捆扎和吊装； 2. 不得抛摔和受剧烈撞击； 3. 不得暴晒、雨淋，也不得与油类、酸、碱、盐、活性极等化学物质接触； 4. 管材、管件应存放在通风良好，温度在540的库房内，在施工现场临时堆放时，应有遮盖物；管件应放入密封塑料袋中,批量或单一包装,并放入厚纸箱内存放。 5. 在运输和存放过程中，小管可以套插在大管中； 6. 运输和储存时应水平放置在平整地面或车厢内，当其不平时，应设平整的支撑物； 7. 其支撑物的间距以11.5m为宜，管子堆放高度不宜超过1.5m； 8. 产品从生产到使用之间的存放期不应超过一年，发料时要坚持“先

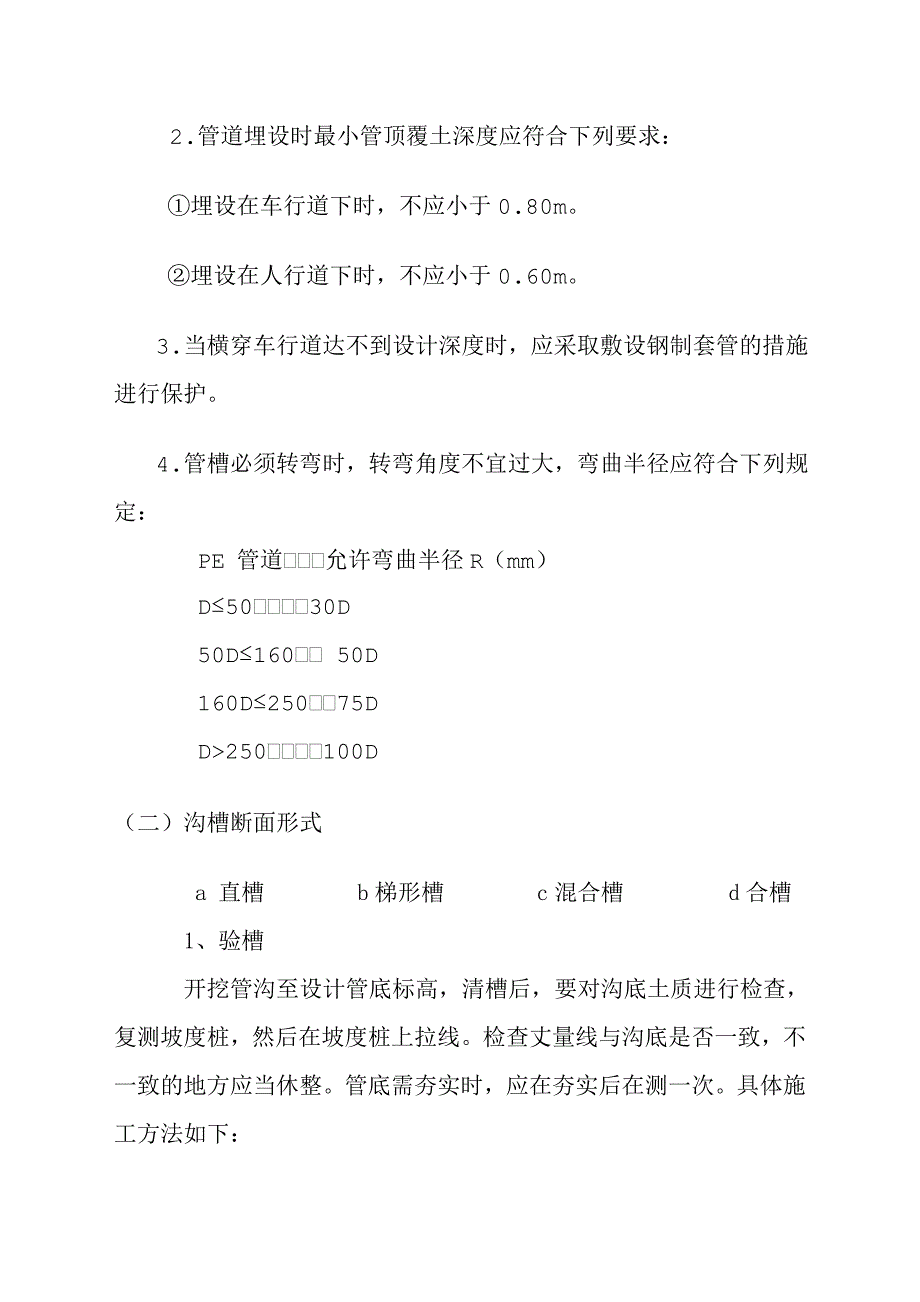

2、进先出”的原则；二、土方工程 （一）、管槽开挖 1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m。遇到管道在地下连接时，应适当增加接口处槽底宽 度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。 2.管道埋设时最小管顶覆土深度应符合下列要求： 埋设在车行道下时，不应小于0.80m。 埋设在人行道下时，不应小于0.60m。 3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。 4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定： PE 管道允许弯曲半径R（mm） D5030D 50D160 50D 160D25075D D250100D （二） 沟槽断

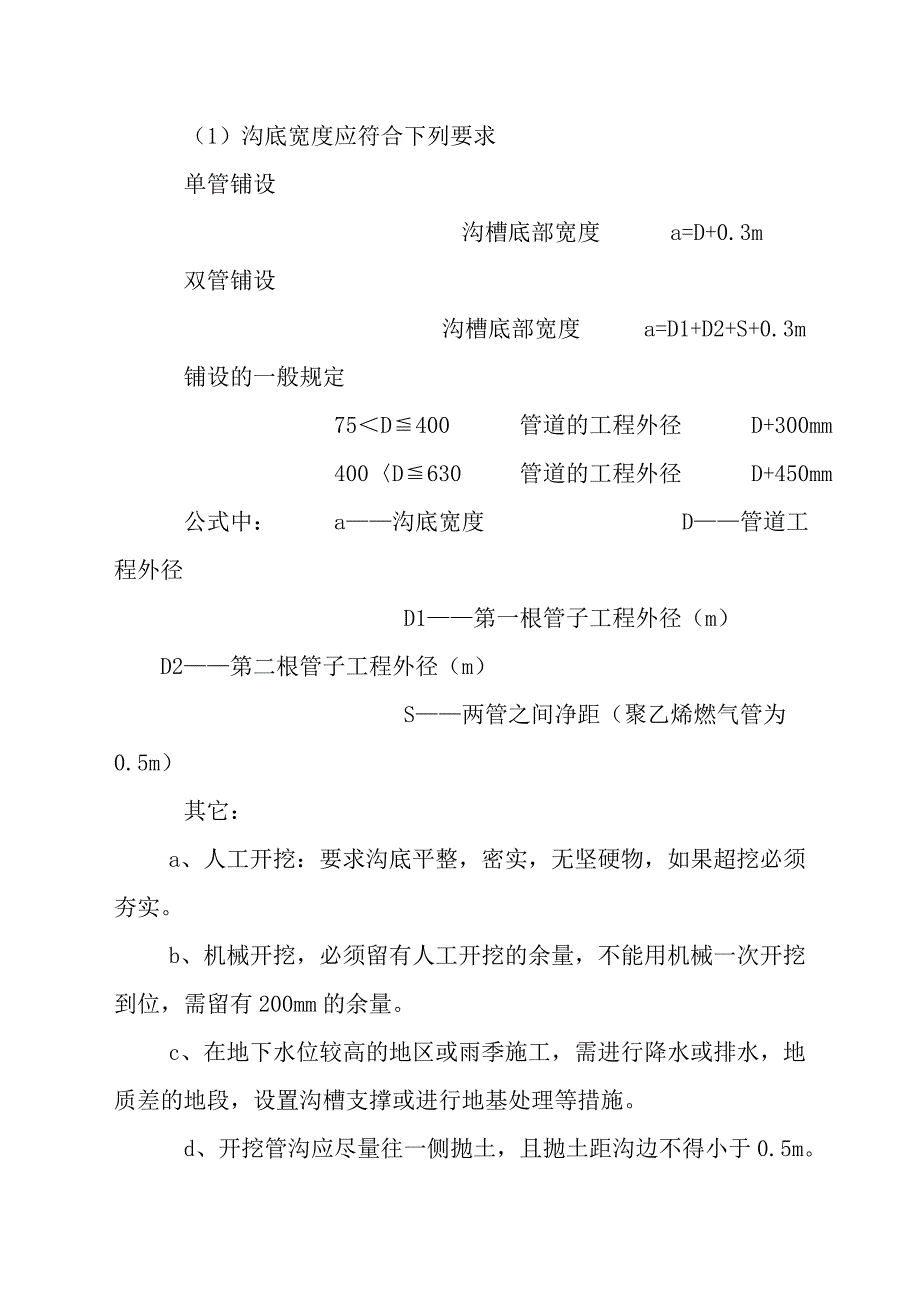

3、面形式 a 直槽 b梯形槽 c混合槽 d合槽 1、验槽 开挖管沟至设计管底标高，清槽后，要对沟底土质进行检查，复测坡度桩，然后在坡度桩上拉线。检查丈量线与沟底是否一致，不一致的地方应当休整。管底需夯实时，应在夯实后在测一次。具体施工方法如下： （1）沟底宽度应符合下列要求 单管铺设 沟槽底部宽度 a=D+0.3m 双管铺设 沟槽底部宽度 a=D1+D2+S+0.3m 铺设的一般规定 75D400 管道的工程外径 D+300mm 400D630 管道的工程外径 D+450mm 公式中： a沟底宽度 D管道工程外径 D1第一根管子工程外径（m）D2第二根管子工程外径（m） S两管之间净距（聚乙烯燃
4、气管为0.5m） 其它： a、人工开挖：要求沟底平整，密实，无坚硬物，如果超挖必须夯实。 b、机械开挖，必须留有人工开挖的余量，不能用机械一次开挖到位，需留有200mm的余量。 c、在地下水位较高的地区或雨季施工，需进行降水或排水，地质差的地段，设置沟槽支撑或进行地基处理等措施。 d、开挖管沟应尽量往一侧抛土，且抛土距沟边不得小于0.5m。 e、当槽底为坚硬土石时，应将坚硬石挖不小于150mm，挖沟部分用细砂或细土回填密实，当原土为盐类时，应铺垫细砂和细土。 f、当槽底土质极差时，可将管沟挖的深一些，然后在沟底用碎石填平，然后用水泥沙浆捣匀，在铺上一层细砂，厚150mm。 三、管道连接 大口径
5、PE压力管道系统主要采用热熔对接方式进行连接，小口径采用热熔承接连接，当与金属管道等其它管道连接时，必须采用法兰连接，小口径管道也可用钢塑过渡连接。（一）热熔对接热熔对接是采用热熔对焊机来加热端（热熔对接温度为21010），待管端熔化后，迅速将其贴合，保持一定的压力，经冷却达到熔接的目的。（下图为连接剖面图）主要步骤有： 1.材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。 2.夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。 3.切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。 4.对中：两焊管段端面要完全
6、对中，错边越小越好，错边不能超过壁厚的10%。否则，将影响对接质量。 5.加热：对接温度一般在210-230之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。 6.切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。 7.熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。 8.冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。 9.对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。热熔对接工艺参照下表执行。尺寸大于90mm的HDPE管均匀可采取热熔对接方式连接，热
7、熔对接全过程可由下表表示： PE管材热熔对接参数典型值公称壁厚(mm)对接工艺第一步：预热第二步：熔融第三步：切换第四步：对接预热压力：0.15Mpa预热温度：210预热时的卷边高度h(mm)压力：0.01Mpa预热温度：210加热时间(秒)允许最大切换时间(秒)焊接压力0.15Mpa冷却时间(分)23.90.530404454.36.90.5407056107.011.41.0701206101612.218.21.01201708172420.125.51.517021010253228.332.31.5210250123340注：在寒冷气候（-5以下）或大风环境条件下进行热熔或电熔连接操
8、作时，应采取保护措施，或调整连接机具的工艺参数。采用不同型号的焊机时，上述参数应做相应的调整 （二）电熔焊接采用专用电熔焊接机，通电后轻松实现连接要求，连接剖面图如下（三）鞍形对接连接 PE管道在应用过程中经常会遇到根据实际需要，进行主管分接的问题，传统的管材必须先切除一段主管然后安装一个三通来完成分接。 鞍形三通可采用鞍形对接方式连接，即采用鞍形对接焊面，直接在主管上连接一个鞍形三通，然后采用配备的切刀切割主管，这样就完成了主管的分接，施工快速。 （四）钢塑法兰连接 PE管道和钢管及阀门连接时宜采用钢塑法兰连接：PE管端与相应的塑料支撑环之间可采用热熔对接方式进行连接，钢管端与金属法兰的连接
9、，应符合相应钢管焊接的规定；然后采用法兰片即可完成PE管道与钢管的连接。法兰连接也适用于PE管与PE管之间的相到连接。一般而言，PE支撑环与PE支撑环之间不需要密封圈，但在大尺寸、高压力工作条件下仍需要添加密封圈。当HDPE支撑环与其它材质(钢管、镀锌铁管等)的管道进行法兰连接时，必须使用密封圈。（下图为连接剖面图）四、安装施工 (一)施工前的技术准备1、施工前应熟悉、掌握施工图；2、准备好相应的施工机具；3、对操作工人进行上岗培训，培训合格后方可进行施工；4、按照标准对管材、管件进行验收。(二）沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整平夯实，回填就地取材。基础通过隐蔽验收后方可
10、进行管道安装。若沟槽周边没位置，则在沟槽中进行连接和安装，若沟槽周边有场地，则预先在地面上接成一定长度的管路，等到每个焊口都充分冷却后，再整体安装。整体安装可拖拉的最大安全距离为50m。 1.安装前检验管槽是否达到安装要求，然后查看管道外观有无明显凹陷、裂痕、擦伤、划伤，发现质量隐患及时更换。 2.在管道弯头、三通、渐缩接头、消防栓等处均用C20砼设置混凝土支礅，法兰阀门用砖砌支礅加固。 3.PE给水管与金属管道、阀门、消防栓连接时，必须采用钢塑过渡接头或专门的法兰连接。 4.在管路隆起部位或上坡地段均应设置排气阀，以减小气、水混压对管道的冲击。管道与排气阀的比例设计为1:8。 5.由于PE管
11、材本身具有较好的柔韧性和伸缩性，所有管道安装均未考虑伸缩节的安装。五、非开挖技术 PE管道常见的不开槽施工方法的种类工程类型施工方法应用范围适用管径（mm）单位施工长度（m）铺设新管线水平定向钻进长距离跨越孔，水平环境井350-15001500导向钻进压力管道，电缆沟，短距离跨越50-350300更新旧管线（原位更换碎管法各种压力和重力管道100-600230胀管法各种压力和重力管道150-90200修复旧管线传统内衬法各种压力和重力管道100-2500300改进内衬法各种压力和重力管道50-600450（一）水平定向钻进与导向钻进 水平定向钻进施工法主要用于穿越河流、湖泊、建筑物等障碍铺设大
12、口径、长距离的输送石油和给水排水管道。施工时，按照设计的钻孔轨迹（一般为弧形），采用定向钻进技术钻出一个近似水平的先导孔，随后在钻杆柱端部换接大直径的扩大钻头和待铺管线，在回拉扩孔的同时，将待铺设管线拉入钻孔。 钻孔轨迹的监测和调控是水平定向钻进技术的重要环节。水平钻进需要使用泥浆，其主要作用是稳定钻孔孔壁，润滑钻杆等。水平定向钻进施工法的主要优点为施工速度快，且铺管方向控制准备，适应各种地层。可用于聚乙烯管的施工，管径为300-1500mm，管线最大长度可达1500m。（二）内衬法 内衬法是指早期的一种不开挖修复旧管道使用功能的方法。施工时将直径较小的新管插入或拉入旧管内，新管和旧管之间的环
