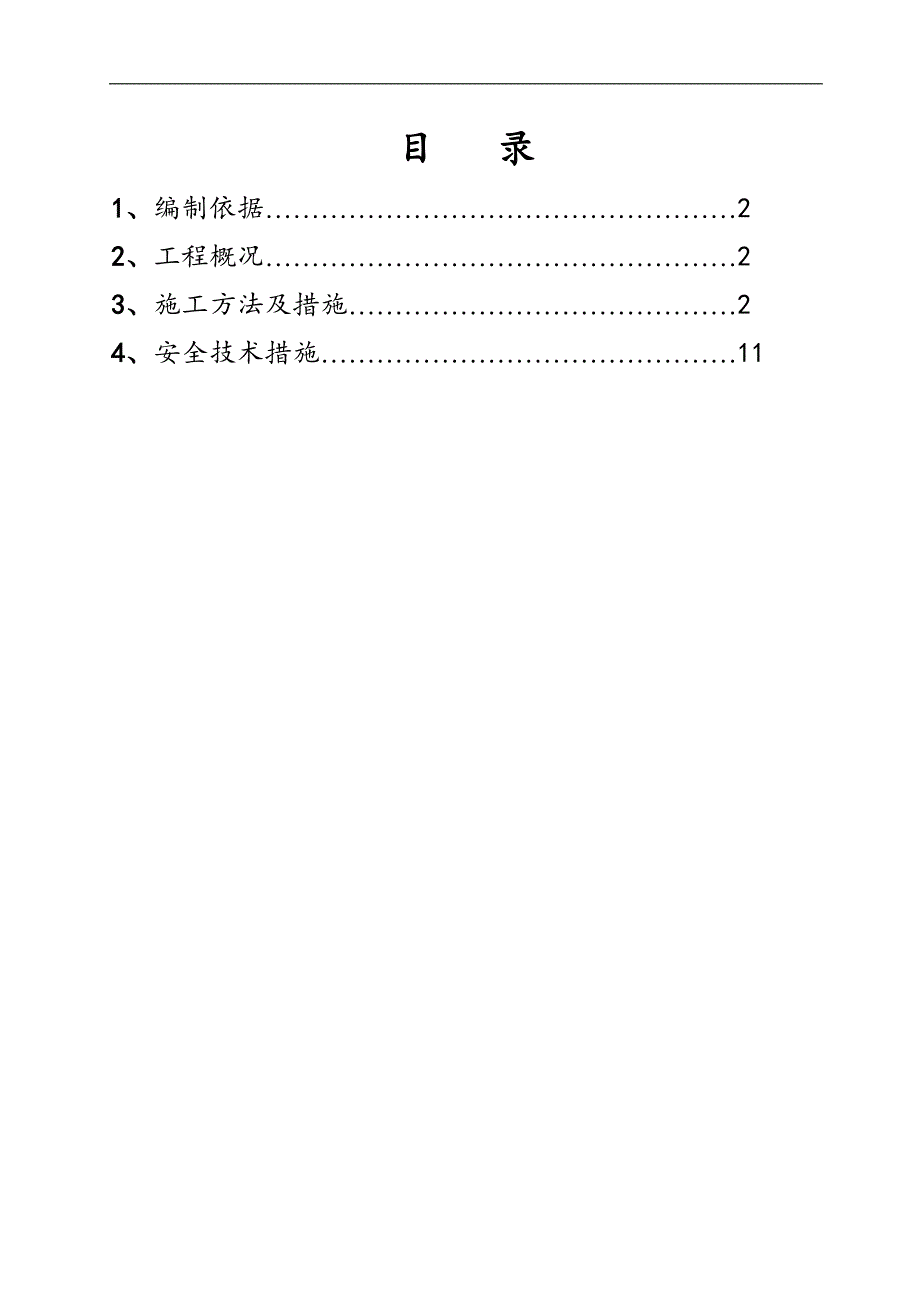

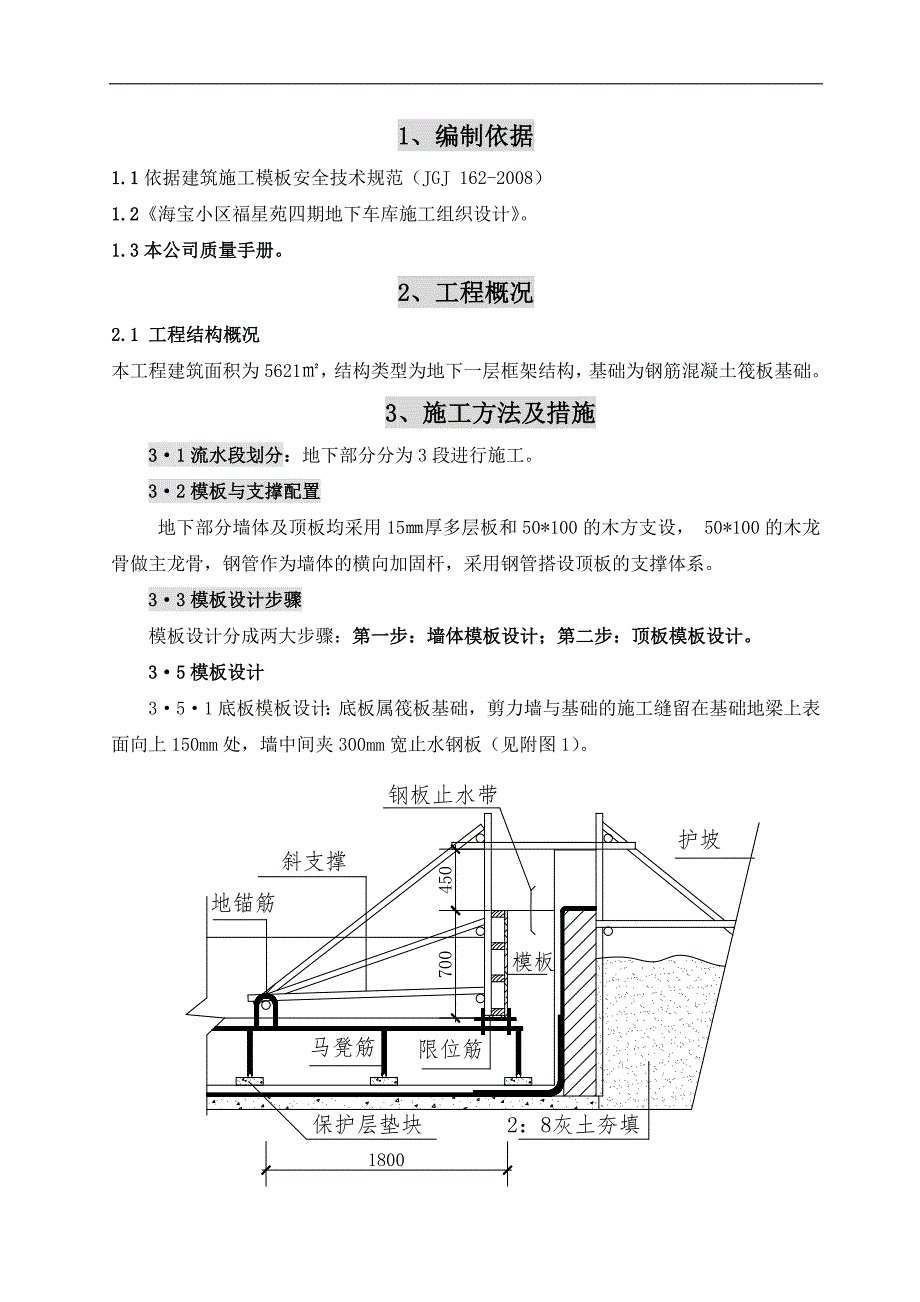

1、目 录1、编制依据22、工程概况23、施工方法及措施24、安全技术措施111、编制依据1.1依据建筑施工模板安全技术规范（JGJ 162-2008）1.2海宝小区福星苑四期地下车库施工组织设计。1.3本公司质量手册。2、工程概况2.1 工程结构概况本工程建筑面积为5621，结构类型为地下一层框架结构，基础为钢筋混凝土筏板基础。3、施工方法及措施31流水段划分：地下部分分为3段进行施工。32模板与支撑配置地下部分墙体及顶板均采用15厚多层板和50*100的木方支设， 50*100的木龙骨做主龙骨，钢管作为墙体的横向加固杆，采用钢管搭设顶板的支撑体系。33模板设计步骤模板设计分成两大步骤：第一步：

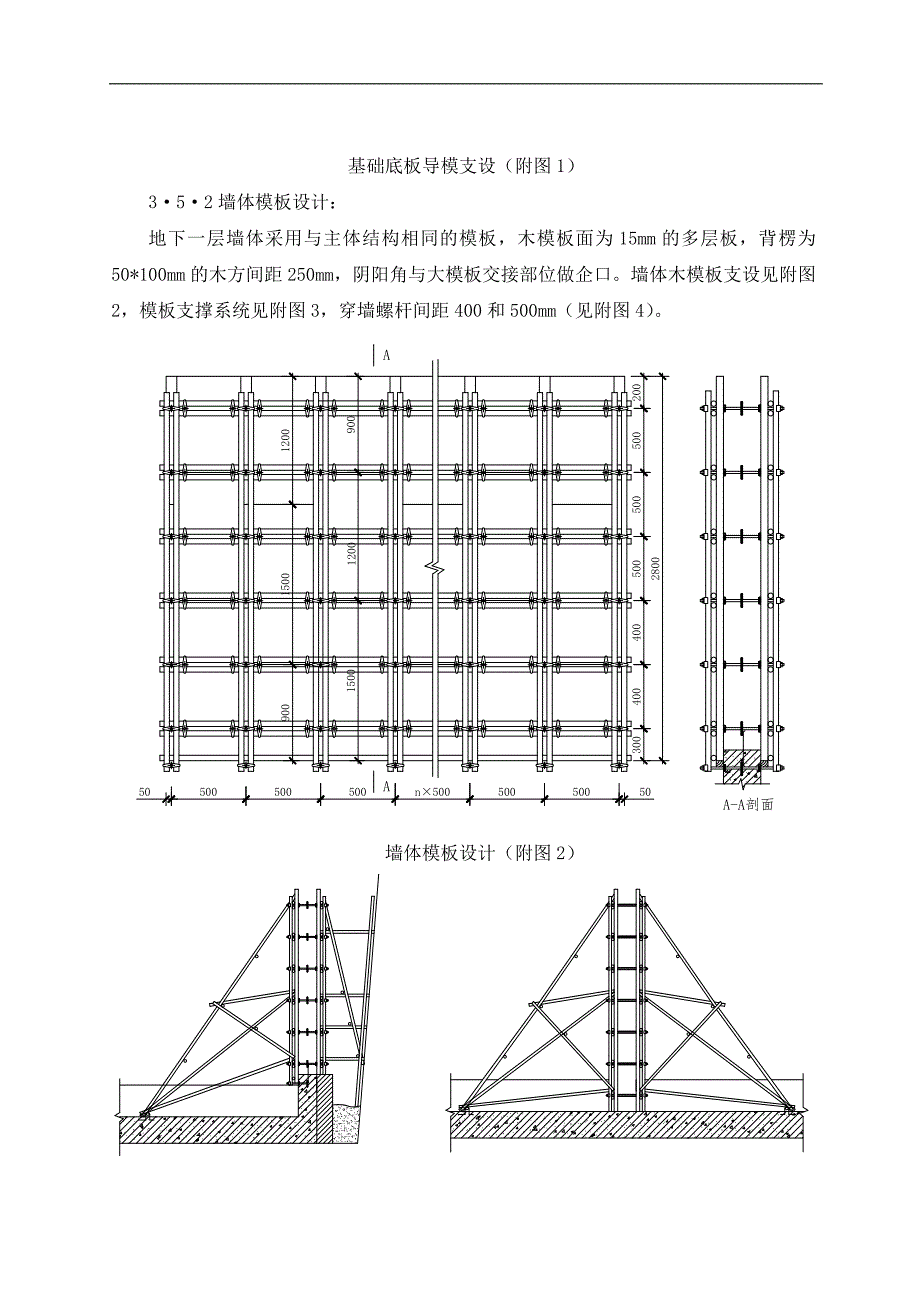

2、墙体模板设计；第二步：顶板模板设计。35模板设计351底板模板设计：底板属筏板基础，剪力墙与基础的施工缝留在基础地梁上表面向上150mm处，墙中间夹300mm宽止水钢板（见附图1）。基础底板导模支设（附图1）352墙体模板设计：地下一层墙体采用与主体结构相同的模板，木模板面为15mm的多层板，背楞为50*100mm的木方间距250mm，阴阳角与大模板交接部位做企口。墙体木模板支设见附图2，模板支撑系统见附图3，穿墙螺杆间距400和500mm（见附图4）。墙体模板设计（附图2）模板支撑系统见（附图3）穿墙螺杆示意图 （附图4）。为保证砼的接缝严密，在接缝处粘贴海绵条，支设顶板模板时用50*100
3、mm的木方挤死。由于墙体厚度达250mm，高度较高，因此支撑系统采用48的钢管作斜支撑（见附图3）。穿墙螺栓采用止水螺杆，其做法采用14mm的圆钢制作，螺杆中间焊一道50503止水铁板（见附图4），螺杆的水平间距、竖向间距为400和500mm。353顶板模板设计：顶板模板支设见附图7顶板模板支设 （附图7）354模板制作加工与验收a、模板加工与制作：必须符合施工及验收规范的有关规定,板面拼接不得有错台。焊缝饱满，螺栓连接件应保证螺纹的精度及长度。b、质量标准：项 目允许偏差检查方法备 注表面平整度3mm2m靠尺、塞尺主要控制指标 高 度2mm钢 尺宽 度5mm钢 尺两侧平直度1.5mm钢 尺对
4、角线2mm钢 尺放在平面上对角拉孔位偏移10mm钢 尺含孔径平面翘曲2mm用直尺检查主要控制指标c、模板进场后,须经技术、质检部门对板材进行验收，达到技术要求后方可使用。355楼梯模板设计楼梯与所在流水段的结构顶板同步施工。在楼梯间两侧墙体上、平台板的标高处留置予埋铁，楼梯间墙体、楼梯踏步底模采用15mm厚多层板,背楞用50l00mm木方(间距250mm)及50l00mm木方(两根),支撑用483.5钢管,间距800mm。地上部分为使楼梯踏步美观、牢固,在结构施工中做定型模板。以保证楼梯踏步成型的效果。356顶板模板设计顶板、梁模板采用15mm多层板（要求统一规格、品种），截面50100mm木
5、方次龙骨，间距不大于250mm，下方垂直方向为50100mm木方做主龙骨，间距为900mm。支撑为钢管式满堂脚手架。施工时楼板上弹出的墙体位置控制线，支模板竖向支撑加竖向支撑的水平拉杆安装梁模板的龙骨支梁底模校正标高 支梁侧模安装板底模铺模板及补边角模板复查校正板模板标高 预检验收。顶板排板时,一定要采用整张多层板硬拼做面板,拼缝处不能贴海绵条或贴胶带，拼接时由梁侧向板中央拼接，中间一块板必须按实际尺寸拼接。拼缝宽度不得大于1.5mm且拼缝的高低差不得大于1.5mm。旧模板的拼装时必须使用平台锯裁口并要刨平处理，不得使用手锯裁口，以减少缝隙宽度。36模板的安装为加强质量控制,关键环节加强预检:
6、窗口模立完后经预检合格再安装大模。墙、梁、顶板模板应100%检查验收。模板验收及浇筑砼时，必须拉通线控制标高和各轴线位置、阳台挑板构件尺寸。墙体合模后,打混凝土前要进行验收办理预检，梁支完底模后进行验收,待梁筋绑扎完毕后,支侧模,并进行整体验收,办理预检；顶板模板分别在支模完成后及钢筋绑扎完毕后,进行两次验收,并在浇筑砼之前办理预检。墙、梁、顶板自检合格后报监理进行验收,在监理签认合格后方可进行下道工序,不合格者要立即进行返工修整。361梁模板支设安装梁模板：（1）梁支柱采用双排483.5钢管,每排支柱设水平拉杆,沿梁的轴线方向设置,沿支柱高度方向1.4m设一道。底楞钢管与水平拉杆用扣件锁在一
7、起。（2）底楞上沿梁轴线方向铺梁底模木楞。侧模与底模固定方法为侧模夹底模。侧模木楞沿梁轴线方向设置。钢管、侧楞、斜撑、底楞相互之间用于扣件固定牢靠。（3）顶板模板与梁侧模接缝,梁侧模与梁底模之间接缝，设单面粘胶海绵条防止漏浆。362顶板模板支设（1）面板安装时，所有的锯缝都应用刨子刮平，以达到硬拼严丝合缝。（2）模板经过几次周转使用后，要及时修整，对破损的切割或裁处残破部位，严重破损的报废处理。顶板面板采用2440122012竹胶板整板排铺，不合模数的方可裁锯。（3）模板与墙面相接处粘贴泡沫胶条，靠墙立支设一道50100方木以防止角部漏浆。木方靠墙及顶面必须刨光刨平，以保证阴角方正顺直。由于商
8、品木材存在偏差较大，所有方木现场必须经压刨加工成统一尺寸（至少刨压两面），在使用时，操作人员要认真挑选，对弯曲变形的或厚度偏差较大的，严禁使用于顶板支模，可进行二次加工利用。支模时,支柱要垂直,在地面弹线,确保上下层支柱在同一竖向中心线上。支柱下垫10050通长木方（可充分利用旧木材、木方等）。从边跨一侧开始安装,先安第一排支柱和龙骨,临时固定再安第二排支柱和龙骨,依次逐排安装。支柱设水平拉杆,沿顶板的主龙骨方向单向设置,间距同支柱。沿层高方向1.4m设一道。水平拉杆顶墙点必须用木方垫上。支柱上铺大、小龙骨。每道墙上沿墙口线立放50100mm木方，木方要刮光压平，与墙体贴严,防止漏浆。板间拼缝
9、用硬拼形式,应严密表面平整,不能翘曲。短向跨度大于4.2m的顶板中部起拱6mm，顶板四周板底标高应拉线找平，接缝平整一致。363模板的安装、拆除（1）安装前的准备、安装模板前，钢筋办完隐蔽工程验收，弹好楼层的墙身线，门洞口线，及标高线。应将安装处楼面清理干净，检查墙体边线，模板安装线，以及墙体轴线控制线。 、施工现场准备好脱模剂、木方、护身栏杆及操作平台铺板（木跳板50*250）等。、钢筋网片就位，电线管、电线盒等与钢筋固定，门窗套内部设对撑，凡予埋盒与砼面相接触的部位需刷脱模剂，门窗套侧面与模板相接触的侧面也需粘海绵条。、为防止模板下口跑浆，安装模板前，应清扫墙内杂物，抹好砂浆找平层，但找平
10、层不能吃入墙身内。施工缝处用木模支好模板或钢板网堵好,防止砼外流。在大模板下口与左右端部粘有海绵条。 、模板进场后应按图纸核对编号，安装支腿、挑架及铺设平台板，在模板就位前认真涂刷脱模剂。（不得在模板就位后涂刷脱模剂，防止污染钢筋与砼接触面）涂刷脱模剂要均匀，不得漏刷。（2）模板安装、安装模板时，按照先横墙、后纵墙的安装顺序，根据模板的平面布置图，将模板初步就位，安装穿墙杆并进行支夹，用撬棍按照墙位线调整模板位置，通过调整斜向支撑杆，校正模板垂直度，。、为防止墙体出现漏浆、烂根现象，在内墙模板就位前，模板下口需粘贴海绵条。、模板安装完毕后，检查每道模板上口是否平直，穿墙螺杆是否锁紧，拼缝是否严
11、密，检查角模与墙模、模板与楼板、楼梯间墙面间隙必须严密,防止有漏浆、错台现象,检查每道墙上口是否平直。 经检查合格后，方可进行下道工序的施工。 、浇筑砼时必须按有关规程进行施工。（3）模板的拆除 、在常温条件下墙体砼强度必须达1.2Mpa，拆除时以试验室同条件试块为准。、模板拆除的流向应拆墙体后拆顶板模板，顶板模板必须等试验，达到规定强度方可拆除。拆除墙体模板的顺序与安装墙体模板正好相反。松开并拆下穿墙杆，再松动支撑，使模板完全脱离砼墙面，当局部有吸附或粘接时，可用撬棍松动，但不得在墙上用大锤砸模板。拆下的穿墙杆、垫片、应清点后放入工具箱内，已备周转使用。、阴角模拆除：角模的两侧都是砼墙面，吸
12、附力较大，加之施工中模板封闭不严，或者角模位移，被砼握裹，因此拆除比较困难。可先将外表的砼剔除，然后用撬棍从下部撬动，将角模脱出，千万不可因拆除困难，用大锤砸角模，造成破坏影响后序施工。、模板落地或周转至另一工作面时，必须一次安放稳固。然后及时消除粘附的砂浆和隔离剂残渣，然后涂刷新的隔离剂。364施工缝的留置墙体施工缝防水处理（1）水平施工缝：地下室外墙水平施工缝：为满足地下室底板及墙体混凝土的抗渗要求,浇筑底板砼时,水平施工缝留置于外墙上高出底板300mm,依据设计要求设3300mm止水钢板。导墙采用18mm多层板模板竖楞50l00mm木方两根为一组,间距为200mm，横楞为两根483.5钢
