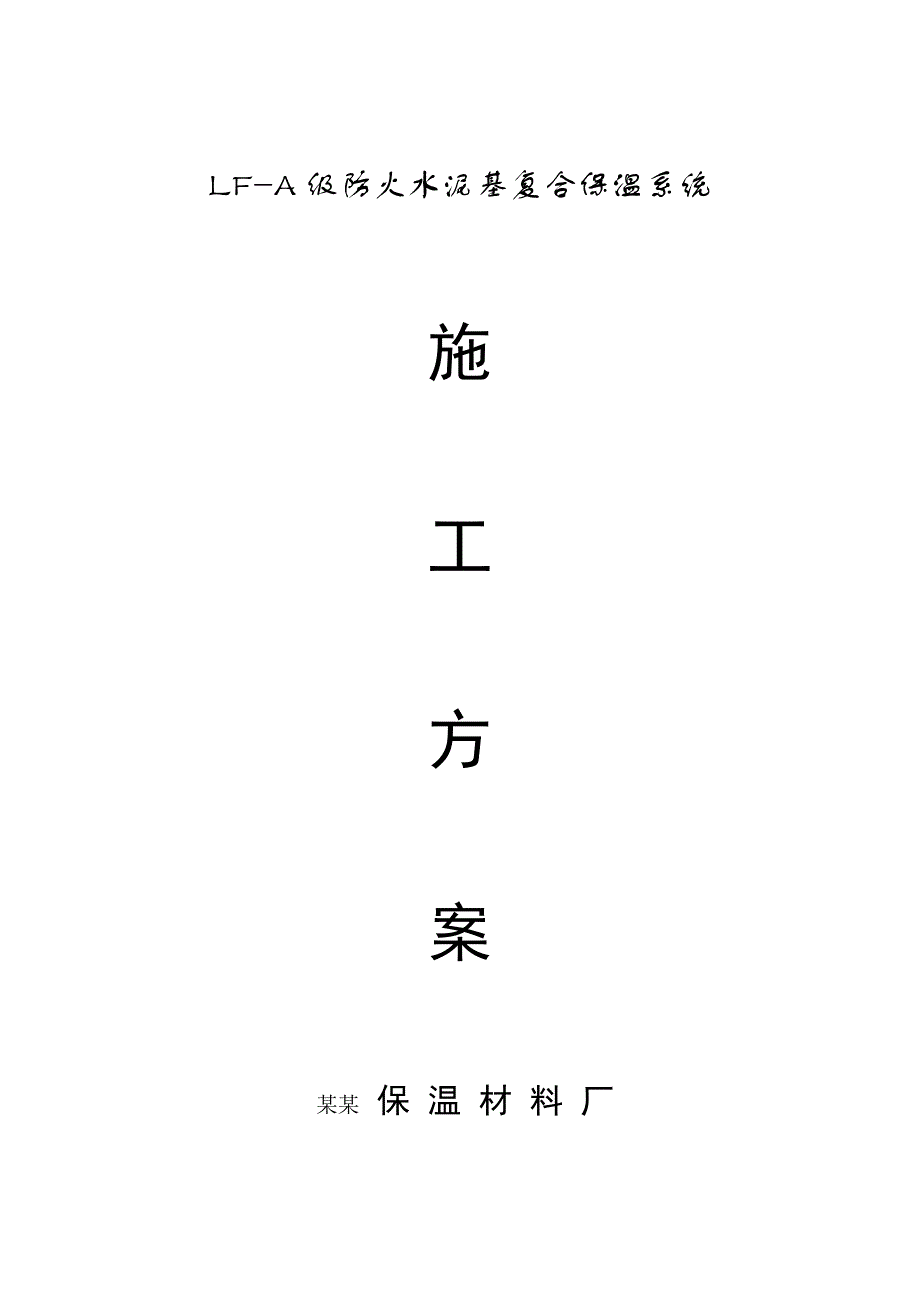

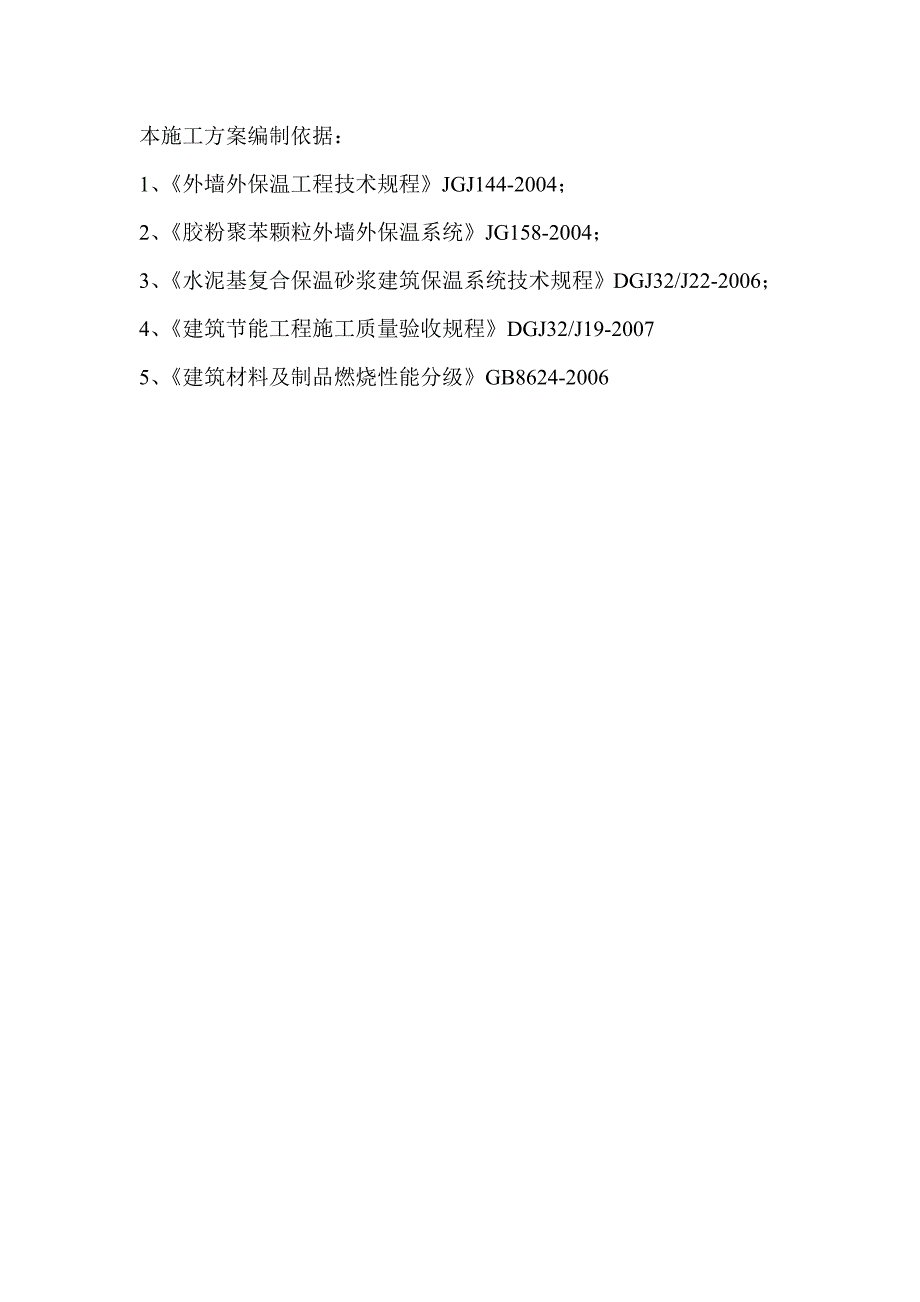

1、LF-A级防火水泥基复合保温系统施工方案 某某 保 温 材 料 厂本施工方案编制依据：1、外墙外保温工程技术规程JGJ144-2004；2、胶粉聚苯颗粒外墙外保温系统JG158-2004；3、水泥基复合保温砂浆建筑保温系统技术规程DGJ32/J22-2006；4、建筑节能工程施工质量验收规程DGJ32/J19-20075、建筑材料及制品燃烧性能分级GB8624-2006LF-A级防火水泥基复合保温系统施工方案一、工程概况： 方案一、采用涂料饰面的防护层为抗裂砂浆复合涂塑耐碱玻纤网格布，其中保温层使用LF-A级水泥基复合保温砂浆，100m以上采用5-6个锚栓进行固定。 方案二、采用面砖饰面的防护

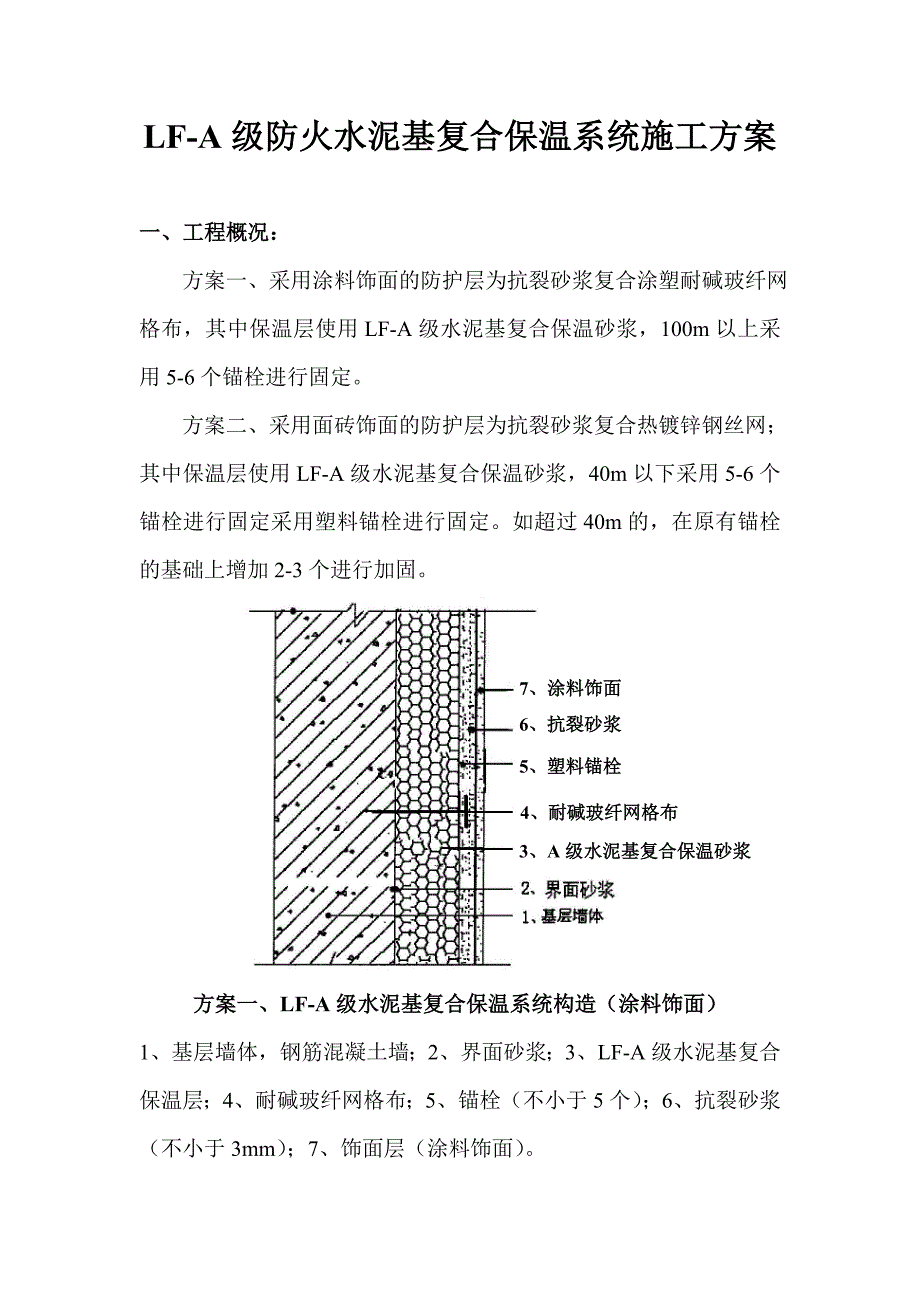

2、层为抗裂砂浆复合热镀锌钢丝网；其中保温层使用LF-A级水泥基复合保温砂浆，40m以下采用5-6个锚栓进行固定采用塑料锚栓进行固定。如超过40m的，在原有锚栓的基础上增加2-3个进行加固。3、A级水泥基复合保温砂浆4、耐碱玻纤网格布6、抗裂砂浆7、涂料饰面5、塑料锚栓方案一、LF-A级水泥基复合保温系统构造（涂料饰面）1、基层墙体，钢筋混凝土墙；2、界面砂浆；3、LF-A级水泥基复合保温层；4、耐碱玻纤网格布；5、锚栓（不小于5个）；6、抗裂砂浆（不小于3mm）；7、饰面层（涂料饰面）。3、A级水泥基复合砂浆5、塑料锚栓4、钢丝网方案二、LF-A级水泥基复合保温系统构造（面砖饰面）1、基层墙体，
3、钢筋混凝土墙；2、界面砂浆；3、LF-A级水泥基复合保温层；4、热镀锌钢丝网；5、锚栓（不小于6-7个）；6、抗裂砂浆（不小于5mm）；7、饰面层（面砖饰面）。 注：本系统LF-A级水泥基复合保温砂浆最大厚度不应大于40mm，若设计超过时，可在外墙内侧抹15-20mm的水泥基无机保温砂浆保温层加以补充。二、施工部署：1、组织机构1.1成立外墙外保温施工工程项目经理部，指定项目经理为工程负责人，负责本工程施工和建设单位、监理单位、总包单位协调配合。项目经理部组成人员：项目经理：1人 施工员：2人技术负责人：1人 材料员：1人质量员：4人 安全员：1人1.2项目部设专职施工员、技术员、质检员、安全
4、员、材料员等，协助项目经理完成施工任务。施工组织机构如下图：项目经理施工员施工员施工员施工员施工员施工班组三、物资供应：施工材料进场前对其进行检查，使用有出厂检测报告、有合格证和有权威机构检测报告的材料。禁止不合格的产品用于工程上，施工机具和施工材料满足现场施工进度和质量要求。四、施工组织：1、技术准备：1.1、参加的施工有关人员，必须认真熟悉施工图纸，领会设计意图，随时整理图纸存在的问题，参加甲方组织的图纸会审；并将施工方案经监理（建设）单位认可后方可实施。1.2、做好各工序的书面交底，开工前组织工人进行技术、质量、安全交底；施工人员应经过必要的实际操作培训并经本公司考核合格后上岗。1.3、
5、根据施工图纸，按施工进度做好材料准备工作并且备足施工所用的材料。 2、施工工具和机具准备：2.1强制式砂浆搅拌机、外接电源设备、450r/min手提电动搅拌器、电锤、锯子、壁纸刀、剪刀、螺丝刀、抹子、线锥、砂纸、墨斗、2m靠尺、阴阳角抿子等。3、现场施工前的检查验收：（基层墙面处理）3.1基层为砖墙：将墙面上残余砂浆、污垢、灰层清理干净，在抹灰前一天浇水润湿，抹灰时再提前一小时浇水一次，以满足施工要求。3.2基层为砼墙：用10%碱水除去表面油污垢，再用清水将碱液洗干净晾干再进行界面处理为涂抹法，将界面处理剂用铁抹子均匀涂抹在基层上不流淌为宜。3.3基层为加气砼墙：应提前两天浇水，每天浇两遍以上
6、，使渗水深度达到8-10mm为宜，抹灰前最后一遍浇水应提前一小时。3.4用保温砂浆做设计厚度的灰饼。墙体基面尺寸偏差还应符合下表规定：工程做法项 目允许偏差，mm砌体工程墙面垂直度每层5（2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度42m直尺和楔形塞尺检查混凝土工程垂直度层高5m85m10全高H/1000且30表面平整2m长度84、作业条件：为了保温工程的顺利进行和保证施工质量，总承包单位需要做好以工作；4.1主体验收合格，外墙基层墙体外表面平整及垂直度及外门窗口安装均应满足有关施工验收规范的要求。窗框与墙体之间的缝隙由土建单位应分层添塞，打发泡剂，并作好门窗表面塑料薄膜
7、保护。4.2墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温的厚度。4.3施工用外脚手架搭设牢固，安全检验合格。脚手架横竖杆距离墙面、墙角适度，脚手架铺设与外墙分格相适应。4.4保温施工前土建单位应对墙柱连接处缝隙应用钢丝网加固。 4.5土建单位在保温施工前应清理主体施工时墙面遗留的钢筋头、废模板，填堵施工孔洞以及对门窗四周做好封堵工作。4.6施工环境：冬季室外气温不应低于5度，风力不应大于5级。保温系统工程不得在雨天和露天施工，特别注意防止阳光直射下施工。如施工结束后24小时内遇到雨天应做好防雨措施。5、系统及材料性能要求：5.1、LF-A级水泥基复合保温系统性能指标及
8、组成材料性能指标应符合水泥基复合保温砂浆建筑保温系统技术规程DGJ32/J19-2006中的要求。6、LF-A级水泥基复合保温系统施工：6.1滚涂界面砂浆（生产厂家：吴江市林峰保温材料厂） 将界面砂浆按比例（干粉料:水=4 : 1）加水搅拌均匀成浆状，通过滚筒滚涂于基层表面只上。待其表干后即可进行下到工序。（必须待干透才可进行保温层施工，否则影响保温层的耐冻融。）6.2抹LF-A级水泥基复合保温砂浆（生产厂家：吴江市林峰保温材料厂） 将保温砂浆干粉料:水=1 : 0.9-1.1比例拌制均匀，每搅拌3-5min使浆料均匀膏状即可使用，然后按一般抹灰施工操作规范进行粉刷，保温层厚度20mm以内的一
9、遍粉完，超过20mm的应分多次粉刷，每遍厚度不超过20mm，最后一遍施工完毕，表面应用大杠搓刮平整。（浆料必须在1.5h内用完，不得回收落地灰二次加工使用。） 保温砂浆粉刷后应养护35天以上，用手掌按不动表面，方可进行后续施工。6.3防护层施工 涂料面 批抗裂砂浆底层（生产厂家：吴江市林峰保温材料厂）待保温砂浆养护好后，将拌匀的抗裂砂浆（水灰比= l : 4）沿工作面均匀地批刮在表面已处理干净的保温砂浆上，抹灰厚度约为1.52mm。（搅拌好的浆料在1.5h内用完） 铺设耐碱玻纤网格布（生产厂家：宁波山泉玻玻纤有限公司） 在批抗裂砂浆后，随即将网格布压入湿的抗裂砂浆内，压入深度不得过深，表面网纹
10、应暴露出来，并压实平整，不得有皱褶、空鼓、翘边现象。局部处理要求如下： 1) 网格布之间其上下、左右均应有搭接，左右搭接宽度不应小于100mm，上下搭接宽度不应小于80mm。 2) 网布在外墙阳角和阴角部位应交错包转，包边的搭接宽度应符合第七节门窗洞口节点处理图。 3) 门窗洞口四角应按45。方向加贴200mm400mm的小块网布进行加强。 再批抗裂砂浆面层 抹完抗裂砂浆底层并压入网格布后，即可再批刮抗裂砂浆面层，抹灰厚度以盖住网格布不露底为准，约为1.01.5mm，抗裂砂浆防 护层总厚度不应小于3.0mm。墙面洞口、出墙构件四周均应涂有砂浆。 面砖面 批抗裂砂浆底层待保温砂浆养护好后，将拌匀
11、的抗裂砂浆（水灰比二1 : 4）沿工作面均匀地批刮在表面已处理干净的保温砂浆上，抹灰厚度约为2.53mm。 铺设热镀锌电焊网（生产厂家：河北安平县万通轧花电焊网厂）规格：孔径12.7*12.7mm，丝径：0.90mm.04mm锚栓：单个锚栓抗拉承载力不小于0.8kN局部处理要求如下： 1) 保温层上铺设钢丝网，钢丝网可横向式竖向使用。铺设钢丝网时将其铺平，局部不平整的部位用V型卡子调整，直到平整为止。横向及竖向接茬部位搭接宽度不小于50mm，搭接部位用锚栓固定，四层重叠部位剪掉两层。 2) 钢丝网系统在窗台等局部先贴网格布再大面积固定钢丝网，在钢丝网表面间距500*500mm点上设锚栓1只，热
12、镀锌钢丝网片实际尺寸为20000*1000mm/卷，根据实际搭接长度100mm，则单幅 热镀锌钢丝网片实际锚栓幅度为850mm，分为三排锚固，单排锚固间距为425mm，横向锚固间距为500mm，成梅花形布置。 3)如钻孔径8mm，锚固有效深度应不小于25mm，每平方米不少于5只，用8*80规格的锚栓布置按以下布置图，墙角及门窗角有较大负风载处应适当加密2-3只。 4)粘贴面砖时应按苏建科2008年295号文件的要求严格执行。 5)分格缝的处理：在保温层上用混凝土切割机沿女儿墙边割出30-40mm宽的分格缝，横向每间的板端也切割出30mm宽的分格缝，缝用防水涂料修补。（如RMO补缝胶浆、聚合物水
13、泥基防水涂料、丙烯酸脂防水涂料等沿分格缝每边扩大200mm。） 再批抗裂砂浆面层 钢丝网与锚固件安装完毕，即可进行抗裂砂浆的面层抹灰，抗裂砂浆刮3-4mm，使钢丝网压在其中，随后再抹3-4mm，以保证电焊网包裹在抗裂砂浆中，抗裂砂浆面层施工必须在保温层充分凝固后进行。施工前一天浇水润湿，抹灰前一小时再浇一遍水，抗裂层的厚度应严格控制在7-8mm，不得大于10mm。 6.4系统施工程序图结构墙体交验细部处理及修补（全过程）准备安装锚固件准备配抗裂砂浆准备饰面材料准备准备配保温砂浆准备配界面砂浆准备工具准备验收保温系统交验抹第二道抗裂砂浆防护层质量隐验饰面层施工保温层质量隐验批保温砂浆抹第一道抗裂
14、砂浆铺设网格布/钢丝网滚涂界面砂浆找平层交验用保温砂浆放线出灰饼、冲筋6.5加强层的做法：各层阴角、阳角以及门窗洞口角部位用耐碱网格布搭接增强。7、细部节点大样图： 基层墙体 LF-界面砂浆 A级防火水泥基复合保温砂浆 网格布 锚栓 LF-抗裂砂浆 涂料饰面 窗户四周施工程序：如按照图纸要求窗框不做保温则在施工前应按照常规外墙粉刷施工要求，先将窗框四周侧面用水泥砂浆找平完毕，按照规定做成斜坡，表面拉细毛，窗框与找平层交接处应留凹槽，但水泥砂浆找平时需要在正常粉刷的厚度上预留4mm厚的抗裂砂浆层厚度，窗台基他阴阳角需要成直角，然后施工保温层收尾。 基层墙体 LF-界面砂浆 A级防火保温砂浆 网格布 锚栓 LF-抗裂砂浆 涂料饰面 空调机搁板施工程序：在粉刷、做口时，在网格布需要翻包的位置预留100mm不施工。待施工完保温系统后，进行找补时将网格布压入水泥砂浆中。密封膏由土建施工。门窗洞口
