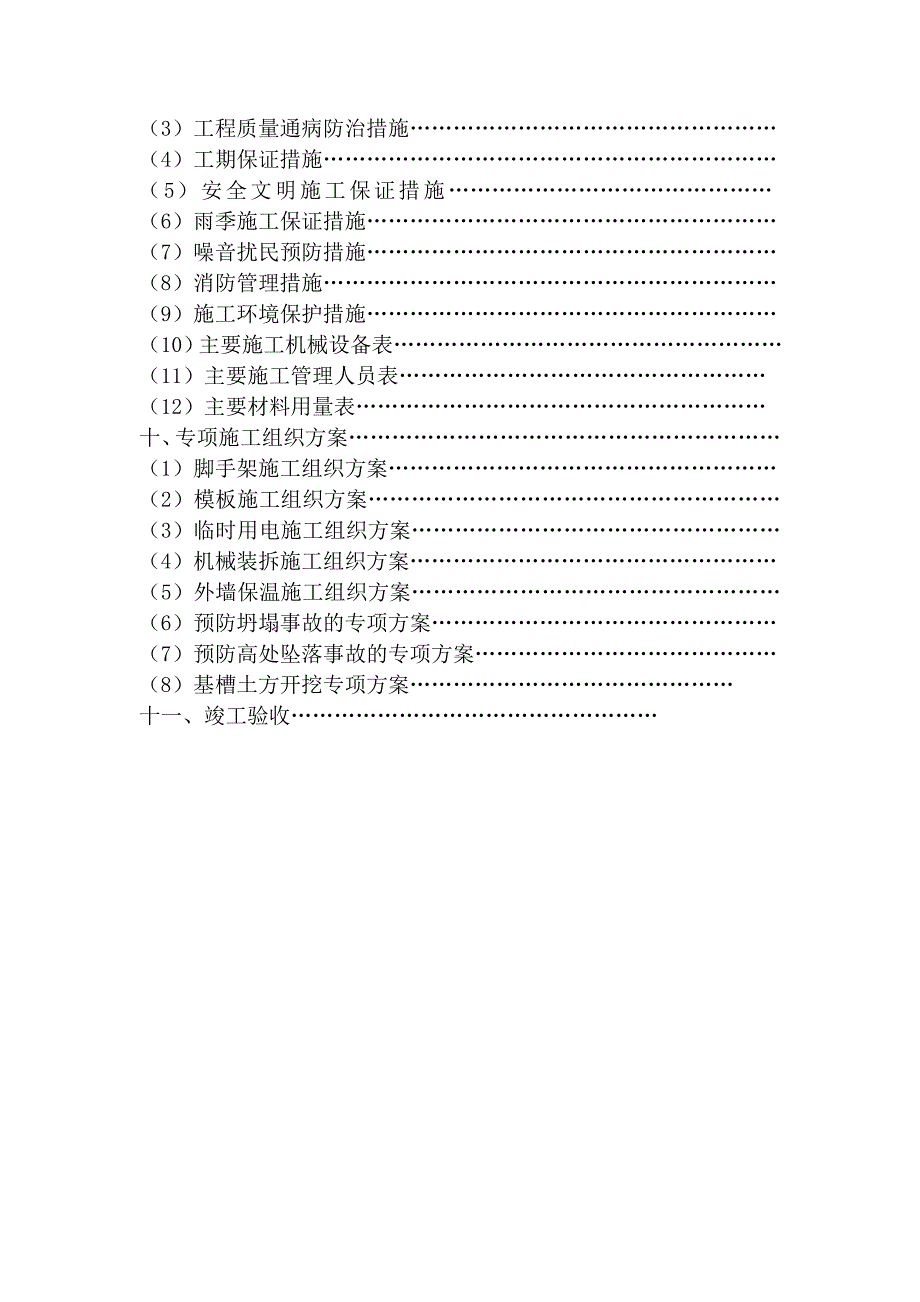

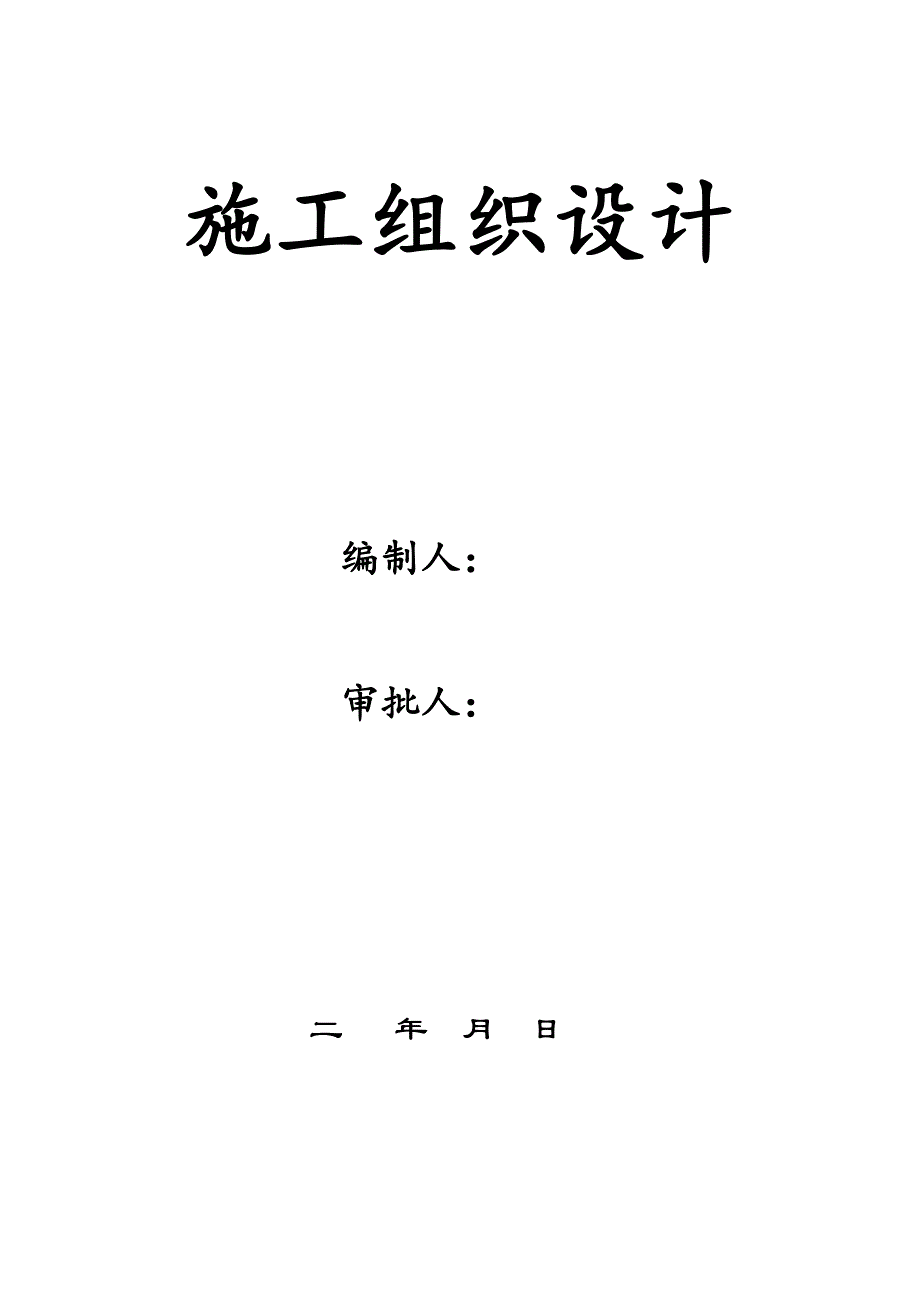

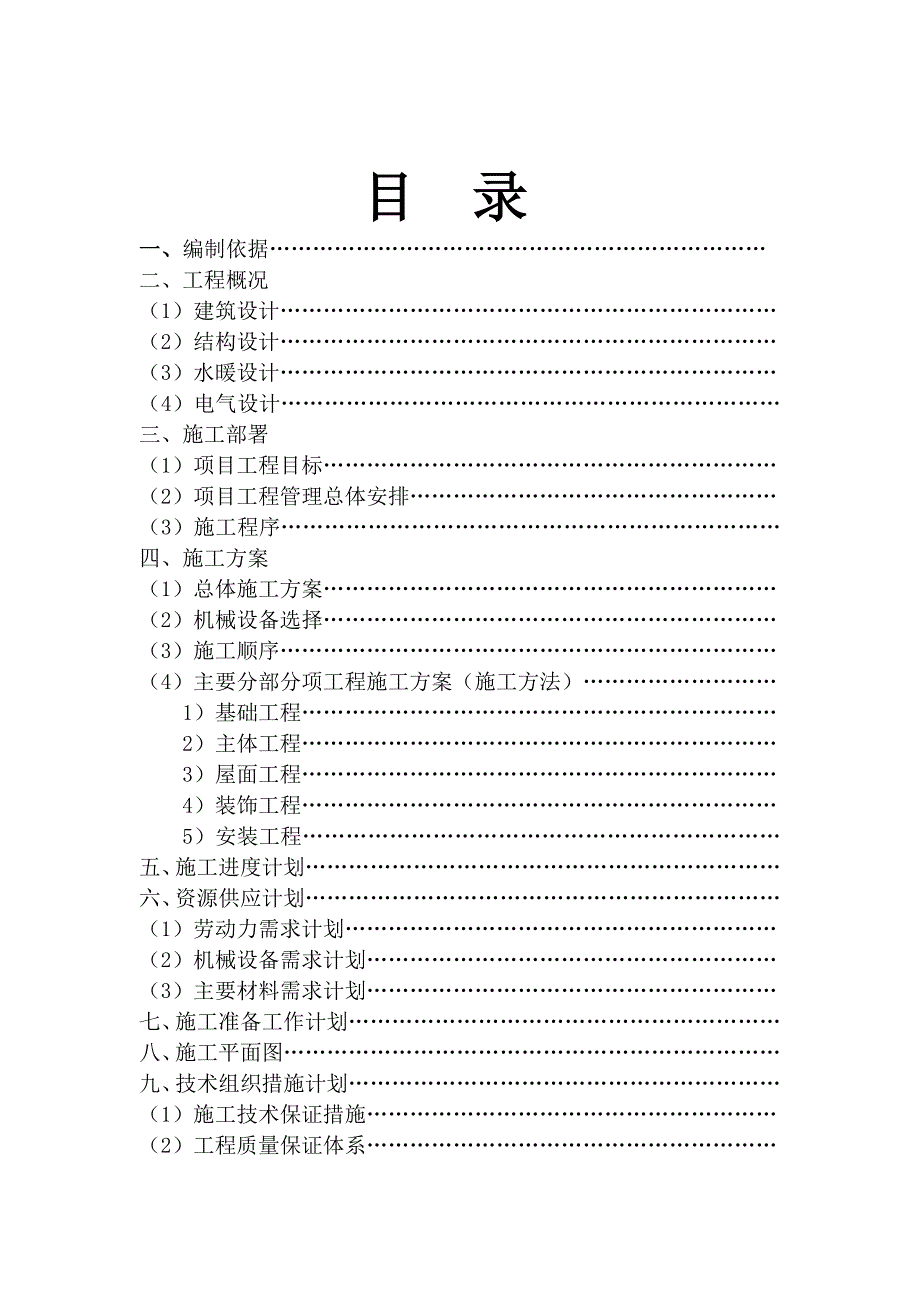

1、施工组织设计编制人：审批人：二 年 月 日目 录一、编制依据二、工程概况（1）建筑设计（2）结构设计（3）水暖设计（4）电气设计三、施工部署（1）项目工程目标（2）项目工程管理总体安排（3）施工程序四、施工方案（1）总体施工方案（2）机械设备选择（3）施工顺序（4）主要分部分项工程施工方案（施工方法）1）基础工程2）主体工程3）屋面工程4）装饰工程5）安装工程五、施工进度计划六、资源供应计划（1）劳动力需求计划（2）机械设备需求计划（3）主要材料需求计划七、施工准备工作计划八、施工平面图九、技术组织措施计划（1）施工技术保证措施（2）工程质量保证体系（3）工程质量通病防治措施（4）工期保证措施
2、（5）安全文明施工保证措施（6）雨季施工保证措施（7）噪音扰民预防措施（8）消防管理措施（9）施工环境保护措施（10）主要施工机械设备表（11）主要施工管理人员表（12）主要材料用量表十、专项施工组织方案（1）脚手架施工组织方案（2）模板施工组织方案（3）临时用电施工组织方案（4）机械装拆施工组织方案（5）外墙保温施工组织方案（6）预防坍塌事故的专项方案（7）预防高处坠落事故的专项方案（8）基槽土方开挖专项方案十一、竣工验收中旗XCX镇LNG加气站一、 编制依据：国家和行业现行的施工质量验收规范。工程建设标准强制性条文（房屋建筑部分）工程测量规范（GBJ50026-93）混凝土结构工程施工及验
3、收规范(GB50204-2002)建筑地面工程施工及验收规范（GB50209-2002）屋面工程质量验收规范(GB50207-2002)建筑装饰装修工程质量验收规范 (GB50210-2001)建筑地基基础工程施工质量验收规范（GB50202-2002）钢筋焊接及验收规范 (JGJ18-96)砌体工程施工质量验收规范(GB50203-2002)施工现场临时用电安全技术规程(JGJ46-88)建筑施工安全检查标准(JGJ59-99)建筑施工高处作业安全技术规程(JGJ80-91)龙门架及井架物料提升机安全技术规范(JGJ88-92)建筑工程质量检验评定标准(GBJ301-88)塑料门窗安装及验收
4、规范（JGJ103-96）建筑给排水及采暖工程施工质量验收规范（GB50242-2002）建筑电气安装工程施工质量验收规范（GB50203-2002）二、工程概况：（一）建筑设计1、该工程位于乌中旗XCX镇北加油站北，包含综合楼，站房及生产辅助用房各一座,设备基础各一套, LNG工艺装置区，场地道路、场地硬化，围墙,加气岛及配套的电气工程，给排水工程、防雷工程，消防工程。场地照明工程。耐火等级为二级,抗震设防烈度为七度,设计使用年限为50年。（二）结构设计a、综合楼建筑面积：400.40，为二层砌体结构，基础形式为墙下条形基础，垫层混凝土强度等级为C15；其余的混凝土强度等级为C30；，建筑高
5、7.4米，压实系数不少于0.94，钢筋为HPB235 级钢筋，级为HRB335 级钢筋。砌体部分采用KP1型MU10多孔砖，M5.0混合砂浆砌筑0.000以下采用MU15实心砖，M7.5水泥砂浆砌筑。b、加气岛专为汽车提供加气加液用,其罩棚的范围31 m* 22 m共有4根独立柱, 柱基础埋深为-2.2m,不足部分采用1：1砂石回填，压实系数不少于0.94,柱基础长宽为2.7m*2.7m,基础总厚度0.5m混凝土强度等级C30,柱高8m混凝土强度等级C30.顶置钢板预埋件。本次合同内容不包括罩棚的钢结构施工。c、生产辅助用房建筑面积：339.25，为单层砌体结构，基础埋深为-1.400米，主体
6、砌体部分采用KP1型MU10多空砖，M5.0混合砂浆，0.000以下MU15实心砖，M7.5水泥砂浆；建筑高3.90米，基础位于第层中砂层，不足部分采用1：1砂石回填，压实系数不少于0.94，钢筋为HPB235 级钢筋，级为HRB335 级钢筋。d、设备基础: 该设备基础长18米，宽14米。测量难点在设备基础的预留孔轴线位置的控制,预埋件位置的控制和设备基础标高控制.因此轴线位置及标高精度的控制、轴线控制是测量施工的一个关键。为此，拟采用经纬仪配合钢尺，把标高误差控制在5以内，轴线误差控制在3以内。预埋构件几何外型尺寸误差必须满足规范要求。罩棚基础。基础主体混凝土强度等级C30,都在存不同层度
7、置换沙石的情况。其中在预留吼底预埋螺栓的精度控制是本工程难点。e、消防工程、给排水工程: 本工程给排水,消防水从站外接一DN80给水管供站内生活、消防用水;站内雨水采用有组织排放和自然排放相结合的方式排到站外。生活用水采用热镀锌管给水，室内生活用水采用PPR管,热熔连接;室外排水采用PVC-U管,弹性密封连接。消防水由新建消防水池供水,同步消防水泵同消防管网送到4个消火栓,管内水压0.45Mpa;L-CNG灌区配置干粉灭火器7具, 加气岛配置干粉灭火器4具。f、防雷、电气工程:站区供电由站外高压引进,供电负荷为二级负荷站区内主要用电系统为:消防系统、照明系统、工艺及仪表系统，站内电缆采用直埋，
8、室外-0.8米室内-0.5米。加气站房及L-CNG生产区是重要的防雷区，采用避雷针，避雷带接闪器及防静电措施，站区内采用统一的接地网，把各接地网接在一起。（三）水暖设计1、采暖本工程为低温地板热辐射采暖系统。冬季采暖室外计算温度为-19，设计室温16，室内采暖盘管采用20*1.9阻氧层PE-RT地暖专用管，压力等级为S4,热熔连接。地沟内采暖管及楼梯间内采暖立支管均为焊接钢管，DN32焊接，DN32丝接。厚聚苯乙烯保温板（密度20kg/m3），采暖管道试水压力为0.6MPa。 2、给排水（1）室内生活给水水源：采用自来水，由室外管网加压供水，供水压力大于等于0.28MPa。水表为IC卡智能水表
9、，给水系统采用PP-R塑铝稳态复合管，管道压力等级为S2.5，热熔连接。排水管采用硬聚乙烯PVC-U管粘接，冷热水管道在垫层内敷设与采暖管交叉时，采暖管位于给水管上层。（2）污水设计本设计重力自流排入化粪池，经化粪池处理后在排入城市污水管网。排水管材：采用建筑排水用硬聚乙烯（PVC-U）排水管。（3）给水管道给水管道安装完毕后应进行水压试验，试验压力为0.69 MPa，在十分钟内压力降不大于0.05MPa，然后将试验压力降至工作压力做外观检查以不漏水为合格。（四）电气设计本工程用电 负荷级为三级，由配电所提供电源。电源进线采用电缆穿钢管埋地进户方式，380/220V，三项五线制。本建筑为三类设
10、置防雷，采用屋顶避雷带与建筑构件相连接的防雷系统。三、施工部署：（一）项目工程目标：1、工程质量目标：（1）确保国标合格工程。（2）确保顾客满意度达到100%。2、工程进度目标：确保工程按合同工期 年 月 日竣工验收，交付使用。3、工程成本目标：合理选择施工方法，将成本控制在合同造价以内。4、安全文明施工目标：确保安全文明施工工地，重大安全事故为零。轻伤率控制在2%以内。（二）项目工程管理总体安排：本工程开工前，为确保工程各项目目标的实现，合理组建能力强、素质高的管理人员进行施工管理、施工组织。挑选高水平的施工队伍作业，且与各班组签定责任状。保证施工期间的劳动需求。（主要施工管理人员表、劳动力
