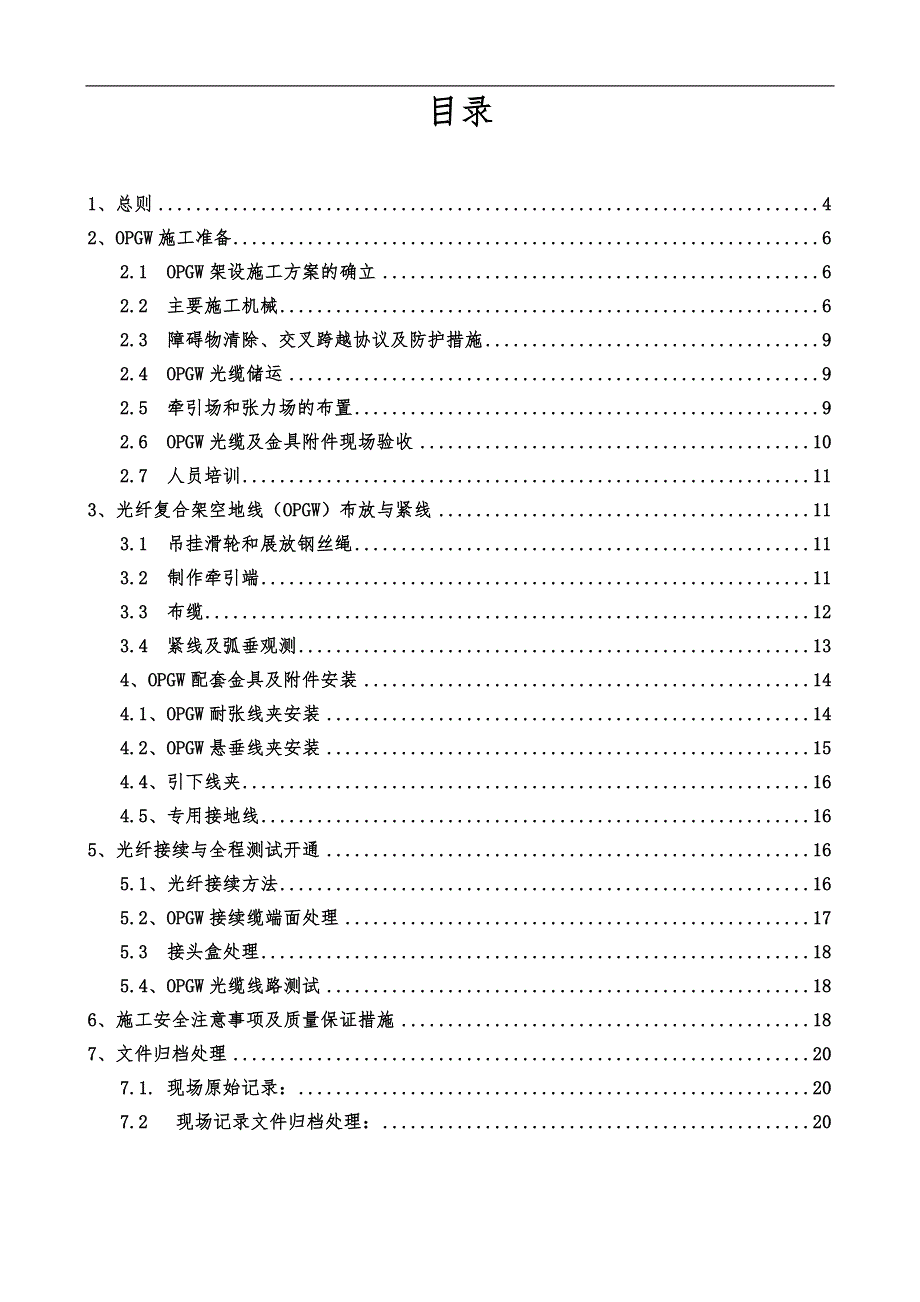

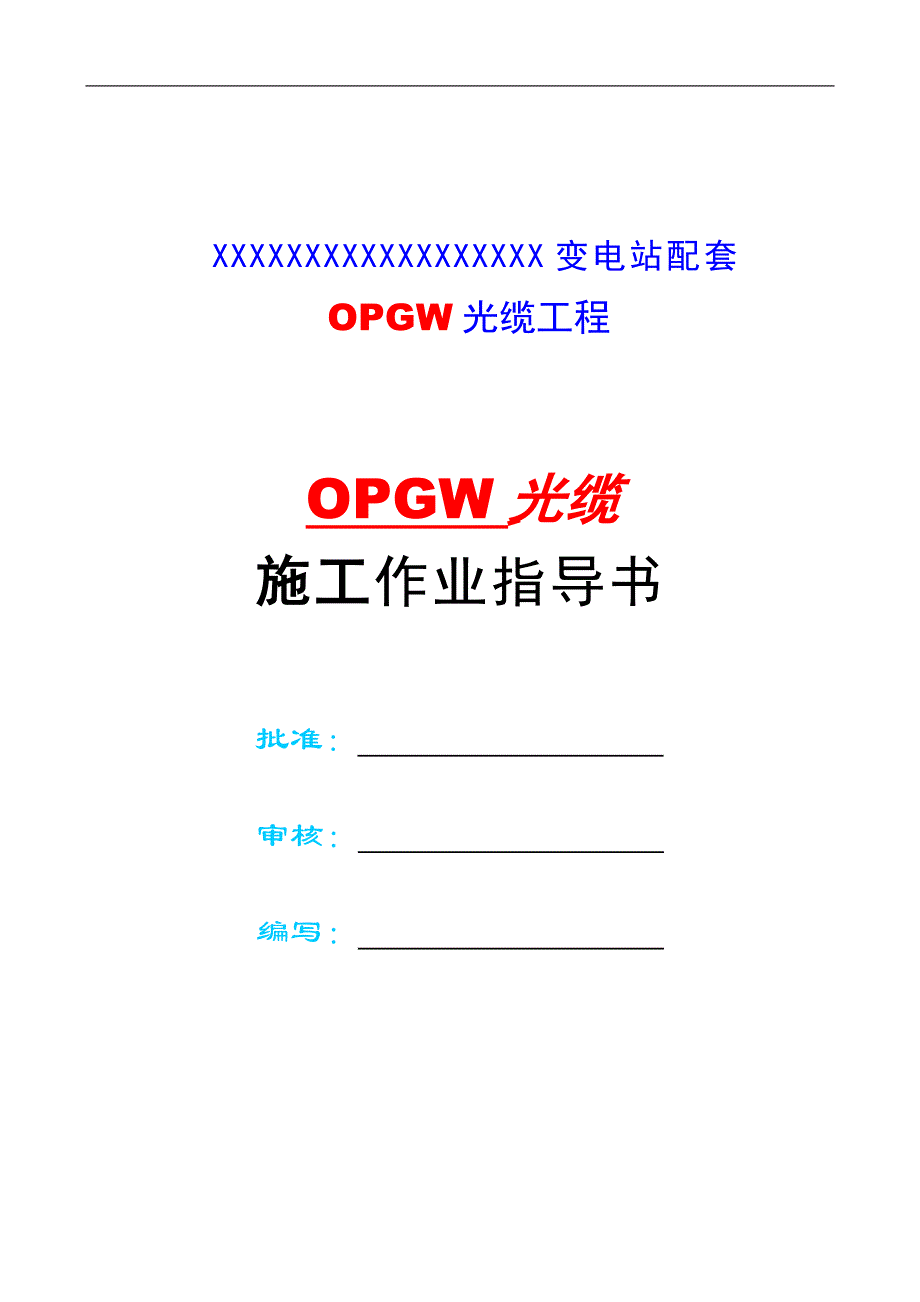

1、XXXXXXXXXXXXXXXXXX变电站配套OPGW光缆工程OPGW光缆施工作业指导书批准： 审核： 编写： 目录1、总则42、OPGW施工准备62.1 OPGW架设施工方案的确立62.2 主要施工机械62.3 障碍物清除、交叉跨越协议及防护措施92.4 OPGW光缆储运92.5 牵引场和张力场的布置92.6 OPGW光缆及金具附件现场验收102.7 人员培训113、光纤复合架空地线（OPGW）布放与紧线113.1 吊挂滑轮和展放钢丝绳113.2 制作牵引端113.3 布缆123.4 紧线及弧垂观测134、OPGW配套金具及附件安装144.1、OPGW耐张线夹安装144.2、OPGW悬垂线夹

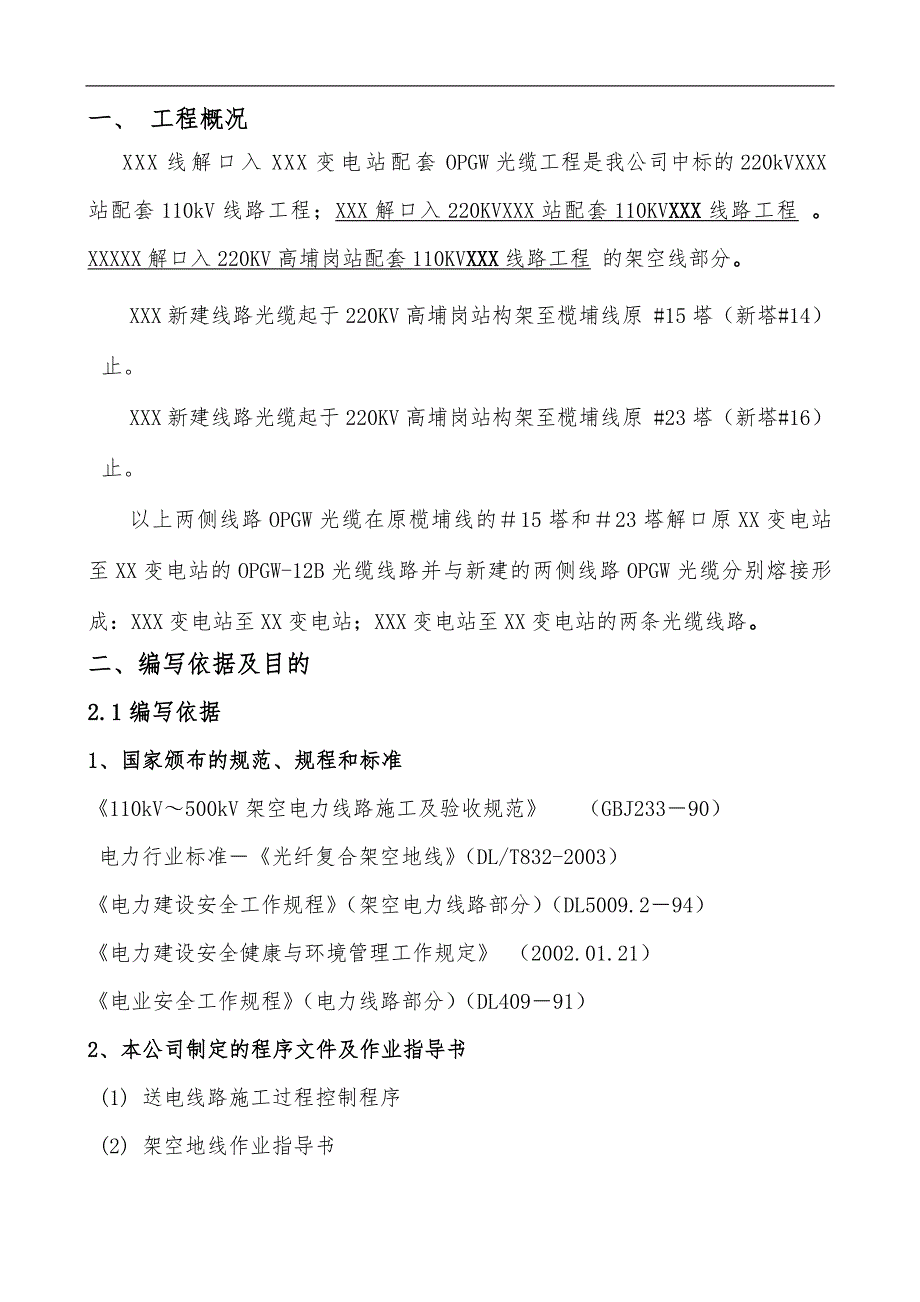

2、安装154.4、引下线夹164.5、专用接地线165、光纤接续与全程测试开通165.1、光纤接续方法165.2、OPGW接续缆端面处理175.3 接头盒处理185.4、OPGW光缆线路测试186、施工安全注意事项及质量保证措施187、文件归档处理207.1. 现场原始记录：207.2 现场记录文件归档处理：20一、 工程概况XXX线解口入XXX变电站配套OPGW光缆工程是我公司中标的220kVXXX站配套110kV线路工程；XXX解口入220KVXXX站配套110KVXXX线路工程 。 XXXXX解口入220KV高埔岗站配套110KVXXX线路工程 的架空线部分。 XXX新建线路光缆起于220
3、KV高埔岗站构架至榄埔线原 #15塔（新塔#14）止。XXX新建线路光缆起于220KV高埔岗站构架至榄埔线原 #23塔（新塔#16）止。以上两侧线路OPGW光缆在原榄埔线的15塔和23塔解口原XX变电站至XX变电站的OPGW-12B光缆线路并与新建的两侧线路OPGW光缆分别熔接形成：XXX变电站至XX变电站；XXX变电站至XX变电站的两条光缆线路。二、编写依据及目的2.1编写依据1、国家颁布的规范、规程和标准110kV500kV架空电力线路施工及验收规范 （GBJ23390）电力行业标准光纤复合架空地线（DL/T832-2003）电力建设安全工作规程（架空电力线路部分）（DL5009.294）
4、电力建设安全健康与环境管理工作规定 （2002.01.21）电业安全工作规程（电力线路部分）（DL40991）2、本公司制定的程序文件及作业指导书(1) 送电线路施工过程控制程序(2) 架空地线作业指导书3、工程设计图纸及有关设计规定4、施工图纸会审纪要5、业主、监理单位有关要求2.2编写目的为本工程光缆施工提供技术指导措施，以确保安全、优质和高效地完成光缆施工任务。三、适用范围本措施适用于：XXXXXXX解口入220KVXXX站配套110KVXXX线路工程；XXXXXX线解口入220KVXXX站配套110KVXXX线路工程。宜采用张力展放施工。四、作业技术的几点说明1. 本工程使用不锈钢管结
5、构的OPGW集电力架空地线与光纤通讯功能于一体，由铝包钢线（AS）、铝合金线（AA）和不锈钢复合管（或不锈钢管）光纤单元组成。2. 本工程OPGW被安装在新建XXXXXT架空线路铁塔的顶部左边地线支架。根据设计要求，施工时必须充分考虑以下不利因素的影响：微风振动、狂风舞动、气温持续不均匀变化以及OPGW可能承受的雷击、人为损坏等。3. OPGW都经过正确的配盘，每盘光缆都必须安装在设计指定的杆塔之间，按照施工图要求布放每盘光缆。4. OPGW架设方式原则上与传统的架空电力线施工方案方式基本一致。按照电力部门架空输电线施工安装技术、管理等文件和业主的相关安全规范要求的前提下，根据不同结构特征的O
6、PGW和具体的线路情况、按照规范和经验及施工机械，制定详细的施工计划。为了确保OPGW施工安装的顺利进行，避免因施工不当造成人力、物力的浪费，特编此技术作业指导书。五、OPGW光缆施工准备5.1 OPGW架设施工方案的确立本工程采用张力放线，使OPGW始终保持一定的张力而处于悬空状态，避免光缆着地使外层表面受损。同时可减少青苗赔偿、减轻体力劳动并提高施工进度。由设计单位主持的对我方进行施工设计图纸会审交底。我方根据整个系统通信网光缆布放的路由、路由长度、光缆预留接续位置等对相关资料进行复核。了解整个系统通信网的组成与电路分配，做出各站点详细配置和连接方式，包括变电站终端塔至终端机房地安装方式和
7、具体位置；明确OPGW设计和普通光缆结构、数量及附件配置。根据特殊地段的具体情况，提出相适应的架设方式。依据OPGW设计技术规范、出厂报告资料，了解OPGW机械特性、传输特性、接续损耗等指示，为产品现场开盘测试、最终验收做准备。5.2 主要施工机械1.施工机械和运输工具一般用量推荐如下：序号名称单位数量规格备注1张力机台13.5t可调制张力范围2牵引机台13t可调整张力范围3放线架台25t4滑轮只20轮槽直径600/800mm5无扭钢丝网米70001/2英寸6牵引网套根数根与光缆匹配视施工光缆数量而定7牵引退扭器个2与光缆匹配8防扭鞭只2可选9紧线耐张预绞丝套数根与缆径适应视施工光缆数量而定1
8、0对讲机只10建议数量11弧垂板块4建议数量12经纬仪台1建议数量13手拉链条葫芦套只若干根据施工人员而定14望远镜 注：辅助设施和交通工具、吊车、登高板、安全帽、安全带、接地线、验电器、绳索、红白小旗、毛竹、防护网、安全警示牌等在安装前都要齐全。2、主要施工机具操作 （1）牵引机、张力机张力放线一般配置无线对讲机，施工前应进行频率和灵敏度校验；在放电缆过程中，应该考虑实际情况及以往的经验，服从统一的调度指挥。牵引和制动系统应平滑地运作，以防止对光缆造成任何突然的拉拽和撞击（人工放线时更应注意），能随时调整张力和放线速度；张力机和牵引机上应有张力指示和限制装置，使OPGW在任何时候都能维持特定
9、的张力值平稳地运行。张力机、牵引机都应有灵活的制动装置，使得暂停放缆时，光缆仍维持张力不变。原则使用自动保护型的制动装置。张力机轮槽直径为半圆形，建议深度不小于OPGW外径的50，槽壁的张角在515之间（相对于凹槽的中垂线），张力机轮的直径（从凹槽的底部算起）必须大于OPGW直径的70倍并小于1200m。为确保OPGW光缆的外绞丝不被刮伤，张力机轮槽中应包覆氯丁橡胶或其他合适材料，以减少磨损。OPGW在张力轮上至少应缠绕6圈并固定。（2）滑轮OPGW光缆在安装和接续过程中，最小允许弯曲半径为20D以上。滑轮槽底宽度不得小于光缆直径，滑轮槽底直径应尽可能打，在任何情况下不能低于OPGW的动态最小
10、弯曲半径要求。要求滑轮槽底宽度包覆氯丁橡胶弹性缓冲层，增加摩擦阻力，防止OPGW在槽底旋转。推荐的滑轮槽底直径：位于线路引入、引出点的滑轮直径及小于120的转角杆塔的滑轮直径不应小于800mm或固定多重滑轮组来增加弯曲半径；在线路高差变化较大，如水平方向转角和垂直高差变化达到25或更大时也必须满足该要求。在直线杆塔和交叉跨越处用来悬挂OPGW的滑轮其直径不应小于600mm。滑轮的支架边缘应光滑或有胶体保护，避免光缆表面受损。滑轮应处于良好好的工作状态，并适当地加以润滑，使OPGW在不受挤压的情况下平滑地牵引，以减少对OPGW外绞线的磨损，缓冲层不能破损、老化剥落。在线路停电安装OPGW光缆时，
11、滑轮应该接地，至少两个牵引端的滑轮应和杆塔一同接地。滑轮一般都与杆塔、抱箍、横担等结构直接相连，在杆塔上用一个“U”型环来保护滑轮的自由运动，用于悬挂滑轮的报箍、横担等铁附件，应根据光缆所受的张力和滑轮的型号而定。（3）牵引网套 牵引网套用来OPGW顺利通过滑轮，网套应是双层和三层的绞合空心管，其内径对应于OPGW光缆。牵引过程中，牵引拉力应和放线张力一致。严格按照厂方说明使用牵引网套，不要用牵引网套调节张力或在调节张力时握持光缆。 （4）牵引退扭器及防扭鞭 牵引退扭器起到保护OPGW的作用，防止牵引绳打扭导致OPGW扭转，与牵引网套配合使用。防扭鞭一般是2只配合使用，配重转矩5Nm以上，有效
12、防止OPGW牵引过程中旋转，破坏缆内光纤余长，避免退扭松胶和“鸟笼”现象产生，能顺利通过滑轮且不损伤光缆。 （5）紧线耐张预胶丝 一般采用临时性紧线耐张预绞丝来对OPGW进行张力和弧垂调节，其重复使用的次数一般可达5次。5.3障碍物清除、交叉跨越协议及防护措施一般与电力线路施工结合进行，按架空送（配）电线路设计技术规程、电力建设施工及验收暂行技术规范等有关规定，在施工前线路所经过的区域作通道清理，保证运输畅通。查明障碍物、交叉跨越的具体位置，对交叉跨越的铁路、高速公路、河流、不停电线路、通信广播线路、街道、果林等，提前办理交叉跨越协议，搭建防护架或其他保护措施（如承力绝缘牵引绳），尽量减少损失
13、周边农作物等。在穿越其他线路施工时，应防止任何物体上抛触及上方线路，分别用承力绝缘绳(尼龙绳)拉住，以防碰击引起该线路混线短路事故。5.4 OPGW光缆储运（a）OPGW光缆盘处于平放状态，禁止堆放；（b）在储运过程中要有防移动的措施；（c）盘装光缆应该按OPGW盘标明的旋转箭头方向短距离滚动；（d）缆盘装卸不得受冲撞、挤压和任何机械损伤，应用叉车装卸；（e）储运温度应控制在40+60范围内。5.5 牵引场和张力场的布置（a）牵引场和张力场应尽量布置在被架设段耐张塔外侧，若受地形限制也可选在内侧，且应布置在线路方向上。（b）牵、张场地，应根据预先调查和计算来确定。为控制OPGW的弯曲程度，建议
14、张力机离引入塔和牵引机离引出塔的间距至少为3倍塔高。并绘制牵、张机布置图及每个区段放线控制张力（由线路设计单位完成）。5.6 OPGW光缆及金具附件现场验收 施工单位在开工前，应对运到工地的OPGW光缆及金具附件的规格型号、结构、技术参数进行核对，数量进行清点，并进行外观检查，检查缆盘包装是否损坏，OPGW外绞线有无损伤、光缆端头封装是否良好等。核对单盘OPGW光缆的盘号、规格、制造长度，用光时域反射仪OTDR对OPGW内光纤进行现场开盘测试，所测光纤衰减，光纤长度等数据可与出厂报告数据对比，验证运输过程中的变化；该数据还可与安装后所测数据对比，以检验在安装过程中和接续后的变化（在开盘测试、接续和竣工验收中尽量采用同一台仪表）。测试结果应做好详细记录，应符合订货合同及设计要求。检验完毕，应恢复OPGW光缆端头及光缆盘包装。除合同规定外，一般有如下材料：序号项目单位备注1OPGW光缆km按不同规格，分盘配置2导引光缆km一般为非金属防雷阻燃光缆3中间接续盒只OPGW与OPGW4终端盒只OPGW与导引光缆5尾纤根6耐张线夹套含专用接地线7悬垂线夹
