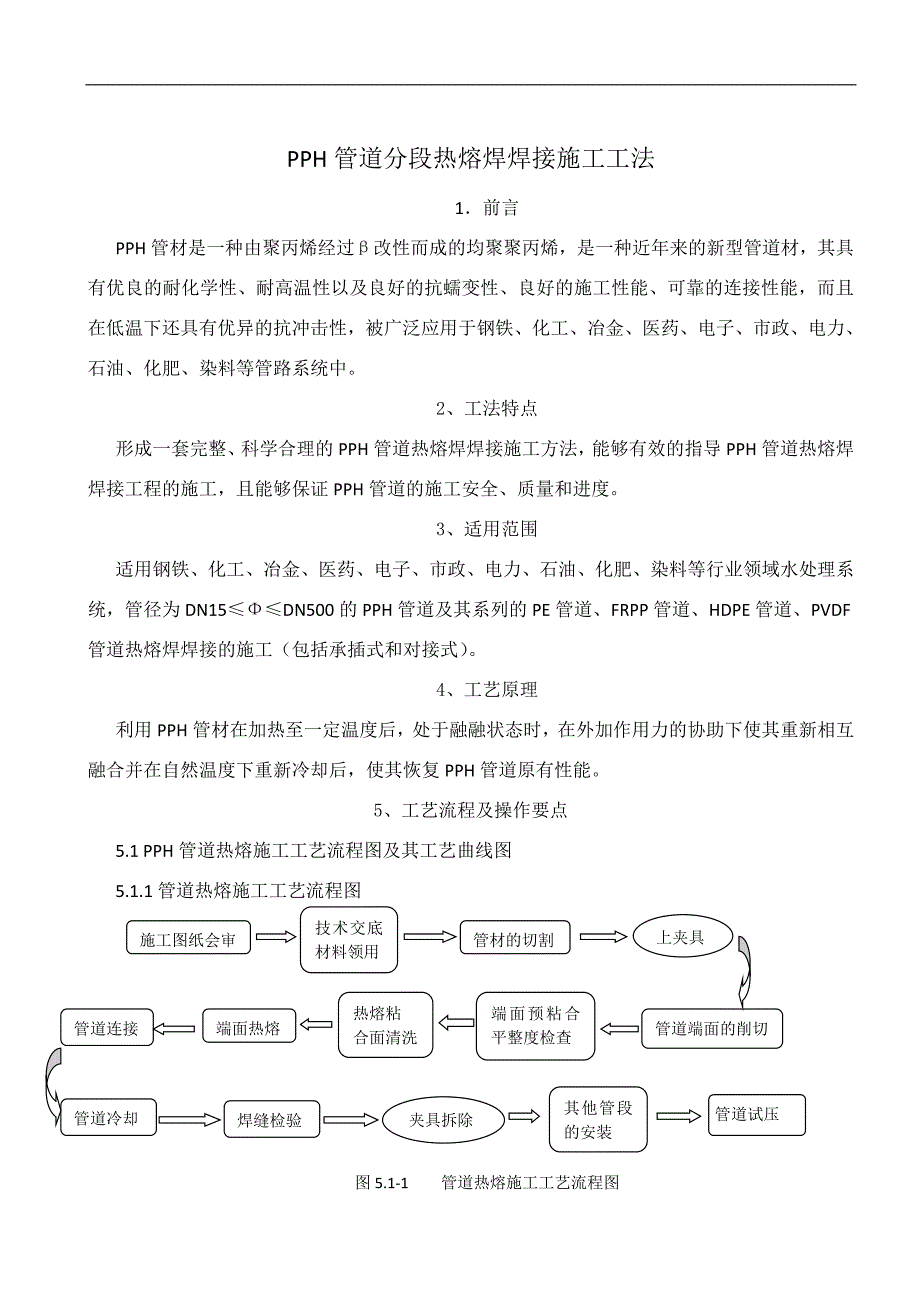

1、PPH管道分段热熔焊焊接施工工法1前言PPH管材是一种由聚丙烯经过改性而成的均聚聚丙烯,是一种近年来的新型管道材,其具有优良的耐化学性、耐高温性以及良好的抗蠕变性、良好的施工性能、可靠的连接性能,而且在低温下还具有优异的抗冲击性,被广泛应用于钢铁、化工、冶金、医药、电子、市政、电力、石油、化肥、染料等管路系统中。2、工法特点形成一套完整、科学合理的PPH管道热熔焊焊接施工方法,能够有效的指导PPH管道热熔焊焊接工程的施工,且能够保证PPH管道的施工安全、质量和进度。3、适用范围适用钢铁、化工、冶金、医药、电子、市政、电力、石油、化肥、染料等行业领域水处理系统,管径为DN15DN500的PPH管

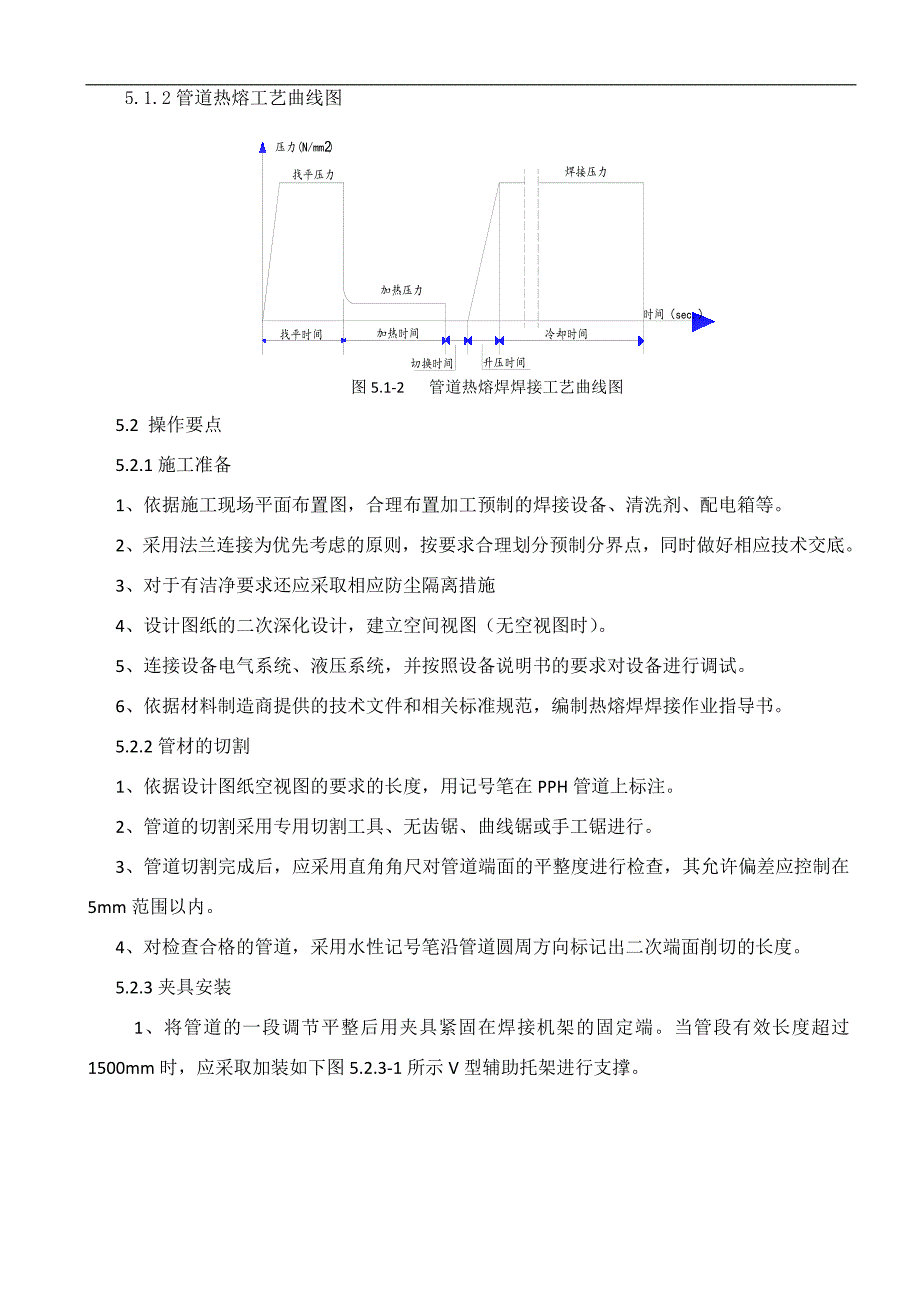

2、道及其系列的PE管道、FRPP管道、HDPE管道、PVDF管道热熔焊焊接的施工(包括承插式和对接式)。4、工艺原理利用PPH管材在加热至一定温度后,处于融融状态时,在外加作用力的协助下使其重新相互融合并在自然温度下重新冷却后,使其恢复PPH管道原有性能。5、工艺流程及操作要点5.1 PPH管道热熔施工工艺流程图及其工艺曲线图5.1.1管道热熔施工工艺流程图施工图纸会审上夹具管材的切割技术交底材料领用热熔粘合面清洗端面预粘合平整度检查管道连接端面热熔管道端面的削切夹具拆除管道试压其他管段的安装焊缝检验管道冷却图5.1-1 管道热熔施工工艺流程图5.1.2管道热熔工艺曲线图图5.1-2 管道热熔焊

3、焊接工艺曲线图5.2 操作要点5.2.1施工准备1、依据施工现场平面布置图,合理布置加工预制的焊接设备、清洗剂、配电箱等。2、采用法兰连接为优先考虑的原则,按要求合理划分预制分界点,同时做好相应技术交底。3、对于有洁净要求还应采取相应防尘隔离措施4、设计图纸的二次深化设计,建立空间视图(无空视图时)。5、连接设备电气系统、液压系统,并按照设备说明书的要求对设备进行调试。6、依据材料制造商提供的技术文件和相关标准规范,编制热熔焊焊接作业指导书。5.2.2管材的切割1、依据设计图纸空视图的要求的长度,用记号笔在PPH管道上标注。2、管道的切割采用专用切割工具、无齿锯、曲线锯或手工锯进行。3、管道切

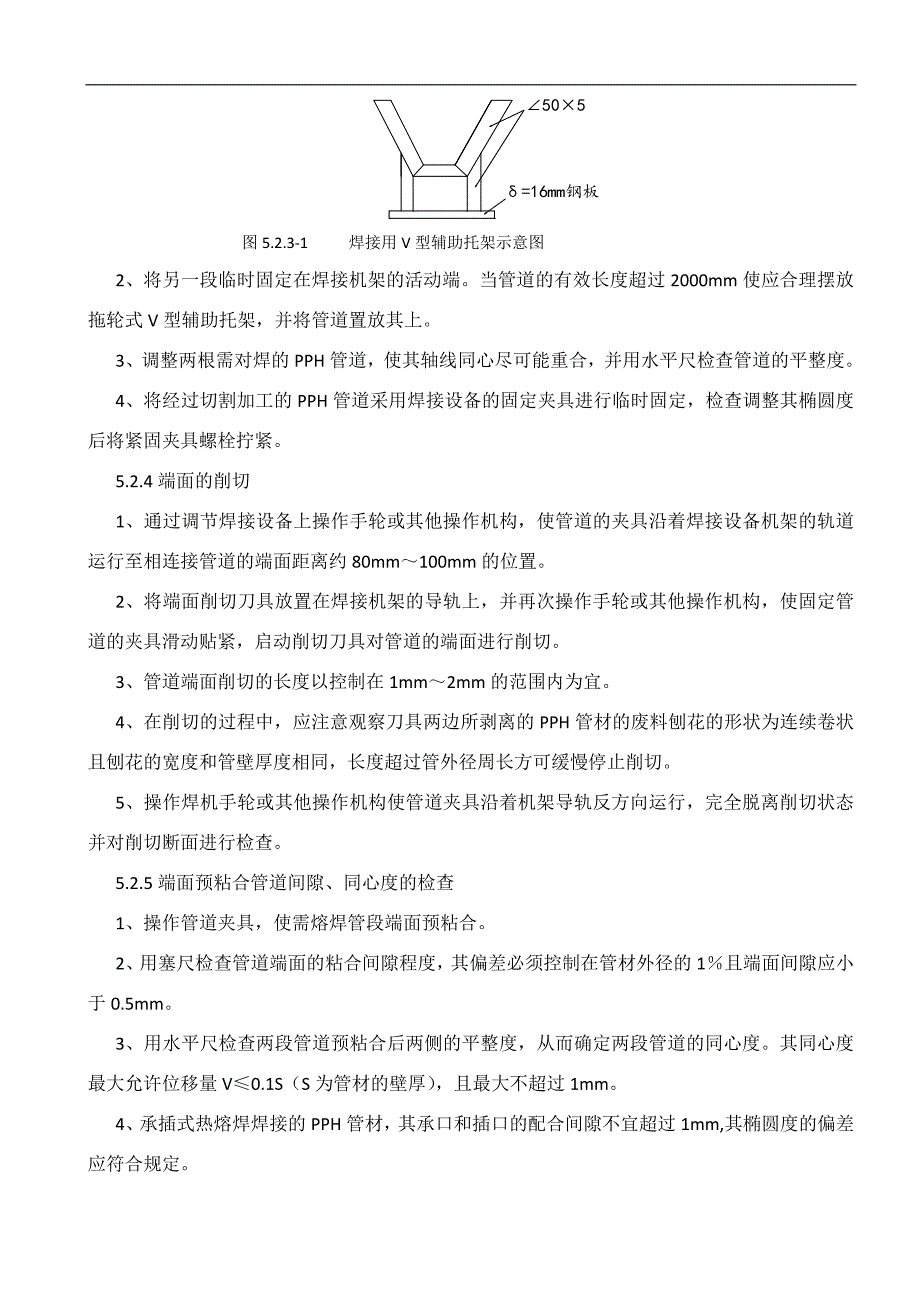

4、割完成后,应采用直角角尺对管道端面的平整度进行检查,其允许偏差应控制在5mm范围以内。4、对检查合格的管道,采用水性记号笔沿管道圆周方向标记出二次端面削切的长度。5.2.3夹具安装 1、将管道的一段调节平整后用夹具紧固在焊接机架的固定端。当管段有效长度超过1500mm时,应采取加装如下图5.2.3-1所示V型辅助托架进行支撑。图5.2.3-1 焊接用V型辅助托架示意图2、将另一段临时固定在焊接机架的活动端。当管道的有效长度超过2000mm使应合理摆放拖轮式V型辅助托架,并将管道置放其上。3、调整两根需对焊的PPH管道,使其轴线同心尽可能重合,并用水平尺检查管道的平整度。4、将经过切割加工的PP

5、H管道采用焊接设备的固定夹具进行临时固定,检查调整其椭圆度后将紧固夹具螺栓拧紧。5.2.4端面的削切1、通过调节焊接设备上操作手轮或其他操作机构,使管道的夹具沿着焊接设备机架的轨道运行至相连接管道的端面距离约80mm100mm的位置。2、将端面削切刀具放置在焊接机架的导轨上,并再次操作手轮或其他操作机构,使固定管道的夹具滑动贴紧,启动削切刀具对管道的端面进行削切。3、管道端面削切的长度以控制在1mm2mm的范围内为宜。4、在削切的过程中,应注意观察刀具两边所剥离的PPH管材的废料刨花的形状为连续卷状且刨花的宽度和管壁厚度相同,长度超过管外径周长方可缓慢停止削切。5、操作焊机手轮或其他操作机构使

6、管道夹具沿着机架导轨反方向运行,完全脱离削切状态并对削切断面进行检查。5.2.5端面预粘合管道间隙、同心度的检查1、操作管道夹具,使需熔焊管段端面预粘合。2、用塞尺检查管道端面的粘合间隙程度,其偏差必须控制在管材外径的1且端面间隙应小于0.5mm。3、用水平尺检查两段管道预粘合后两侧的平整度,从而确定两段管道的同心度。其同心度最大允许位移量V0.1S(S为管材的壁厚),且最大不超过1mm。4、承插式热熔焊焊接的PPH管材,其承口和插口的配合间隙不宜超过1mm,其椭圆度的偏差应符合规定。5、承插连接的PPH管材,应采用水性记号笔在插口上标记出相应的深度。5.2.5热熔粘合面清洗1、对检验合格的管

7、段,操作焊机手轮或其他操作机构使管道夹具相互分离,对其进行清洗。2、清洗采用无尘布蘸酒精或丙酮对管道热熔端面及热熔区两边大约30mm范围以内进行多次擦洗,晾干后用无尘布检查。3、承插式热熔焊焊接的PPH管材,应将需热熔范围内的承口和插口管道内外表面用丙酮或酒精擦洗干净,清洗时注意保护插口处的标记线。5.2.6端面热熔1、依据材料的规格分别调节热熔焊机上的加热温度、加热时间的限位值,使其符合PPH管道材料制造商所提供的加热技术数据的要求(参见下表5.2.6-1)。PPH热熔焊对接焊接加热时间、加热温度参考表 表5.2.6-1 厚度(mm)类 别壁厚SS5mmS=612mmS=13mm40.9加热

8、时间(S)135135245245508加热温度()205102101022010冷却时间(min)66202060升压时间(S)66111135转换时间(S)t6t=67t=715加热压力(Mpa)0.10.10.10.4最小翻边量(mm)0.50.51.01.02.5焊接/找平压力(Mpa)0.30.30.70.75.7注:该表仅供参考,PPH管材的具体热熔数据参考各材料制造商技术文件2、将加热器放置在机架,用无尘布蘸酒精或丙酮对加热板的加热面进行清洗,干净后开启加热板电源使加热板升温。当电热板温度达到焊接温度时,继续加热约10分钟使电热板温度均匀。3、将加热板放置到焊机机架的轨道上,启动

9、焊机液压系统,使需要加热PPH管道的端面贴紧加热器。4、在对PPH管道端面进行加热过程中,应使焊机液压系统保持一定的工作压力,以消除PPH管道端面的残余不平面,使其融合均匀。5、加热时液压系统的工作压力应依据管材的规格合理选择(参见表5.2.6-1),但必须符合PPH管材制造商的技术数据的要求。5、当加热时间到规定的时间后,操作焊机液压系统使活动端管道夹具反向运行,使被加热管道完全脱离加热板并使液压系统停止工作,同时迅速将加热板移除。6、移除电加热板时,被加热管段的端面距离加热板两侧的距离控制在5mm内。7、对于承插口热熔时,加热棒的插入深度应符合承插口的深度要求。热熔深度、加热时间、加工时间

10、、冷却时间参见下表5.2.6-2。 承插口热熔焊技术参数表 表5.2.6-2工称直径(mm)热熔深度 (mm)加热时间 (s)加工时间 (s)冷却时间 (min)201410432516144332201644402124645022.53665652448665.2.7管道连接1、重新启动操作焊机的液压系统,使被加热管道的端面在机械外力的作用下,迅速相互挤压融合进行热熔焊接,其外观成形见下图5.2.7-1所示。图5.2.7-1 对接焊热熔焊缝图图5.2.7-22、挤压融合时应观察管道端面的翻边宽度,两侧翻边的必须均匀连续(见上图5.2.7-1),翻边量应符合材料制造商所提供技术数据的要求(参

11、见上表5.2.6-1)。3、热熔焊接时焊机液压系统的工作压力符合PPH管材制造商的技术数据的要求(参见上表5.2.6-1)4、从加热板的移除到两个管道的端面开始热熔焊接开始,切换时间必须控制在材料制造商规定的时间内(参见表5.2.6-1)。5、对于承插热熔连结的管道,其插口插入承口时必须保持平直,且插入深度必须达到标记线的位置,使接头处形成均匀的凸沿(见上图5.2.7-2)。5.2.7管道冷却1、热熔焊缝的翻边、宽度符合要求后,应停止焊机的液压系统的工作,使管道夹具保持在焊接时工作位置,让热熔焊缝区域开始冷却。2、管道的冷却时间应符合PPH管道材料制造商所提供的技术数据的要求(参见5.2.6-

12、1)。5.2.9热熔焊缝外观质量检验1、检查焊缝中间K值是否大于0,既管子的外表面必须低于焊缝中间最低点(K0)(详见上图5.2.7-1)。2、检查焊接后的熔瘤是否干净。3、检查焊接后的熔瘤是有否两道,其宽度的偏差比例不得超过50%。4、检查焊接后熔瘤是否为连续,均匀。5、检查焊接后熔瘤有无气孔。5.2.8夹具拆除冷却时间符合要求后,应及时拆除管道夹具并放置在焊接机架规定的位置。5.2.9其他管件、管段的热熔焊接和管道的安装1、按照相同工序对其他的管道进行连接预制。2、按照设计图纸要求管道的固定支架、支撑的形式和位置,对管道进行固定。当设计无要求时,应按照下表(表5.2.9-1)间距要求加装V

13、型支架。PPH管道在不同运行温度下支架的距离 表5.2.9-1公称外径(mm)常温406080100以上601.5m1.4 m1.3 m1.20.91252.0 m1.8 m1.7 m1.61.32002.9 m2.4 m2.1 m2.01.82503.0 m2.5 m2.2 m2.11.9注:该表中管道的支架距离仅供参考3、金属固定支架、支撑或管卡同PPH管道之间应采用聚四氟乙烯板或其他类似的塑料加以隔离。4、按照设计要求,完成其他管件的安装。5.2.10管道试压1、按照设计图纸的要求,对热熔焊接、安装完成的PPH管道进行压力试验;当设计无要求时应按照系统工作压力的1.5倍进行。2、管道压力

14、试验时的介质应采用洁净的水。5.2.11其他工作施工管道试压完成并经监理、业主验收的合格后完成管道其他诸如隐蔽、保温等后续施工。6、主要施工机具及材料在PPH管道安装过程中,所需施工机具及材料较为集中简单。其主要为热熔焊机、夹具、控制焊机控制箱、切割机、无齿锯、少量等边角钢等。见下表6-1为以湖北晶星科技股份有限公司多晶硅一期项目中的PPH管道施工所需主要施工机具及材料。主要施工机具及材料表 表6-1序号名称规格型号数量备注1焊接机架GF500系列1台由PPH管材制造商依据管材规格配套提供2削切器/加热器托架GF500系列1台3液压控制器GF500系列1台4电控箱GF500系列1台5削切器GF500系列1台6加热器GF500系列1台7焊接机架SG160系列1台由PPH管材制造商依据管材规格配套提供8削切器/加热器托架SG160系列1台9液压控制器SG160系列1台10电控箱
