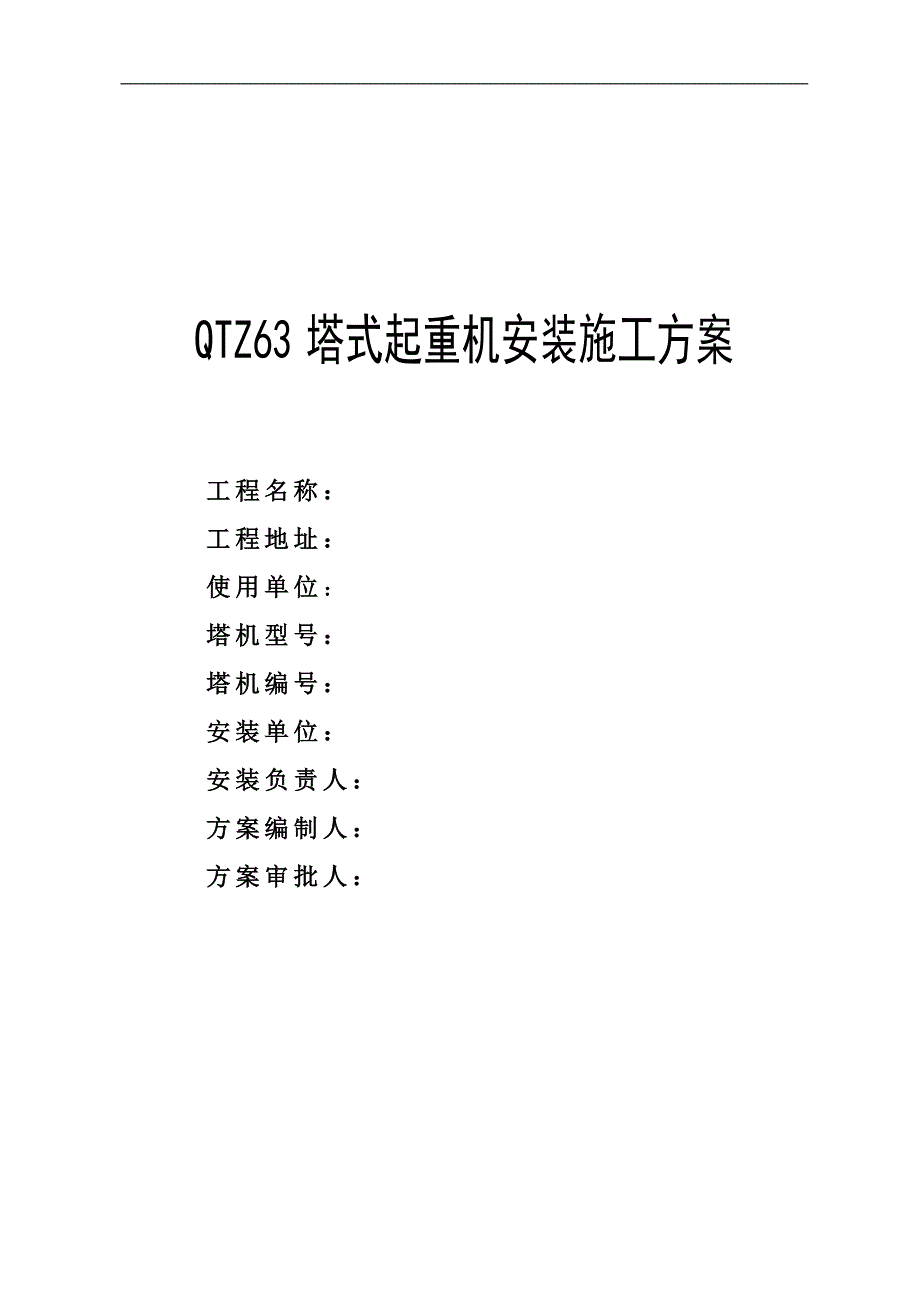

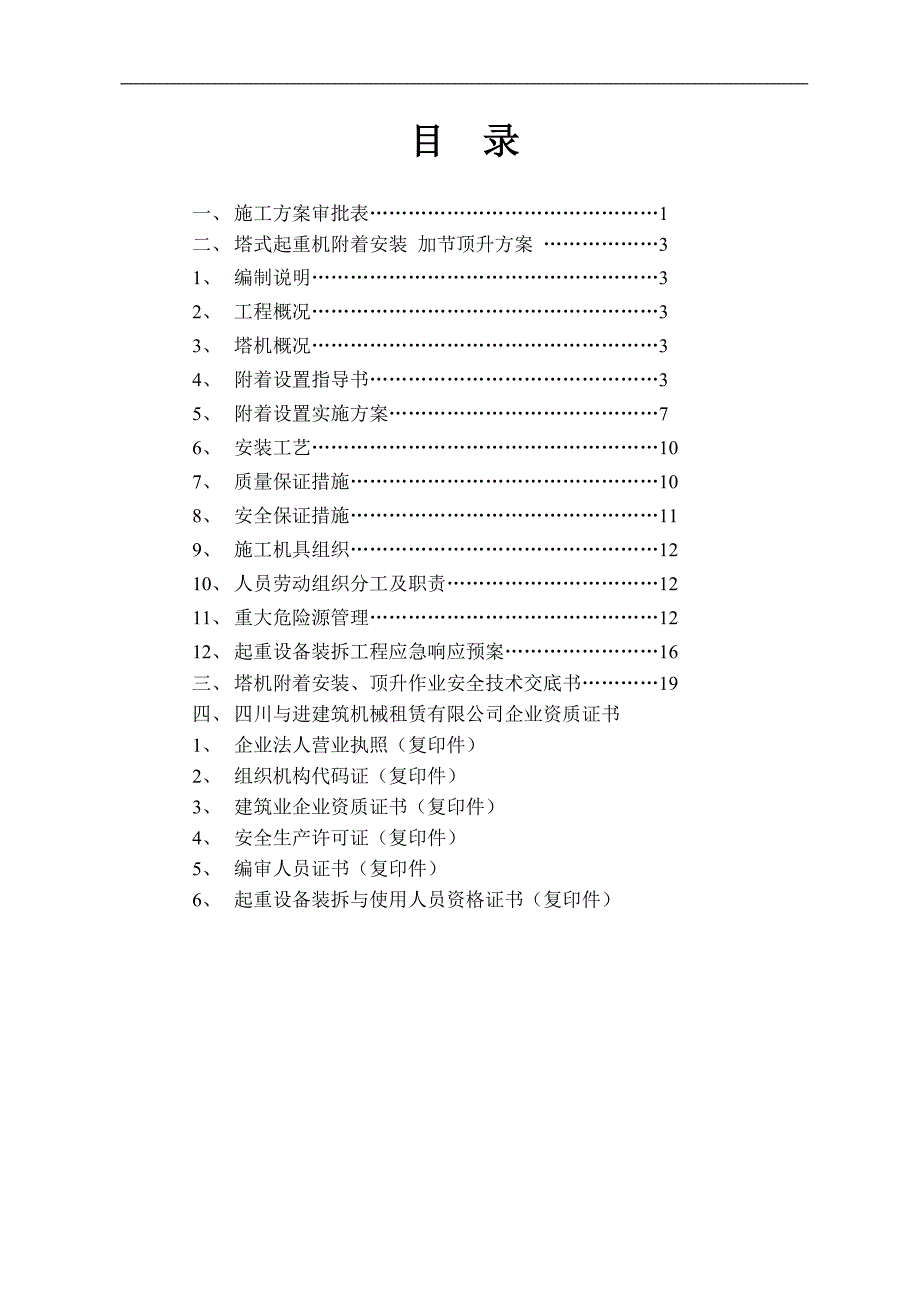

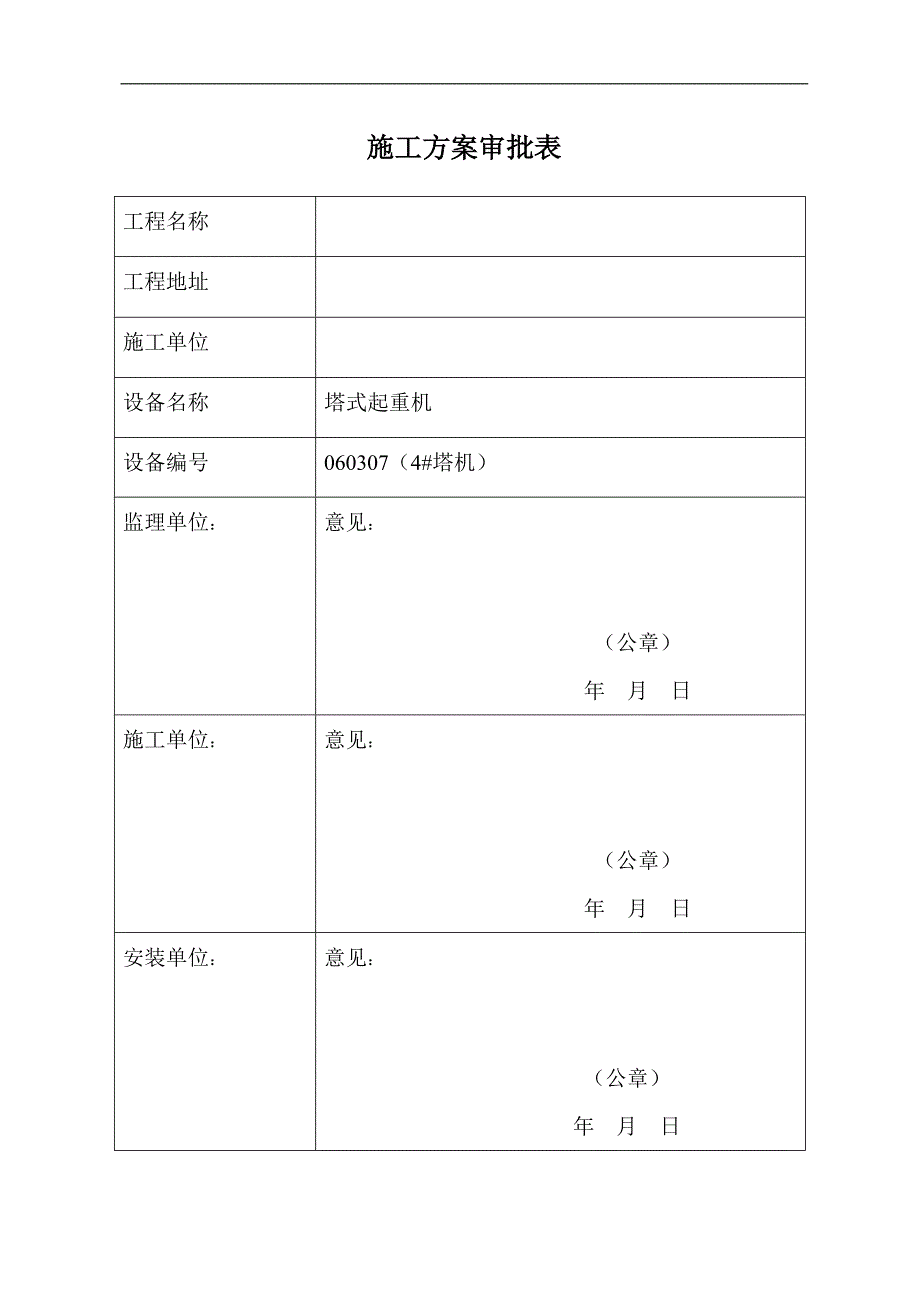

1、 QTZ63塔式起重机安装施工方案工程名称： 工程地址： 使用单位： 塔机型号： 塔机编号： 安装单位： 安装负责人： 方案编制人：方案审批人： 工程名称 工程地址 施工单位 设备名称塔式起重机设备编号060307（4#塔机）监理单位：意见：（公章）年 月 日施工单位：意见：（公章）年 月 日安装单位：意见：（公章）年 月 日施工方案审批表目 录一、 施工方案审批表1二、 塔式起重机附着安装 加节顶升方案 31、 编制说明32、 工程概况33、 塔机概况34、 附着设置指导书35、 附着设置实施方案76、 安装工艺107、 质量保证措施108、 安全保证措施119、 施工机具组织1210、 人
2、员劳动组织分工及职责1211、 重大危险源管理1212、 起重设备装拆工程应急响应预案16三、 塔机附着安装、顶升作业安全技术交底书19四、 四川与进建筑机械租赁有限公司企业资质证书1、 企业法人营业执照（复印件）2、 组织机构代码证（复印件）3、 建筑业企业资质证书（复印件）4、 安全生产许可证（复印件）5、 编审人员证书（复印件）6、 起重设备装拆与使用人员资格证书（复印件）塔式起重机附着安装 施工方案1、 编制说明1.1 目的本方案用于指导上品二期工程QTZ63 塔机一台附着安装、加节顶升工作，以保证塔机附着安装、加节顶升工作安全、有序、高效的完成。方案主要内容包括对安装单位安装工作的具
3、体要求，同时提出了对工程承建单位有关协作工作的基本要求，提请工程承建单位予以落实。1.2 主要编制依据1.2.1 QTZ63塔式起重机使用说明书1.2.2 上品二期工程工程QTZ63塔式起重机安装方案1.2.3 GB/T 5031-2008塔式起重机1.2.4 GB5144-2006塔式起重机安全规程1.2.5 JGJ 196-2010建筑施工塔式起重机安装、使用、拆卸安全技术规程2、 工程概况上品二期工程位于华阳，由中国建筑第四工程局有限公司上品二期工程项目部组织施工。本工程系框剪结构，建筑33F，地下室二层。3、 塔机概况3.1 整机参数表型 号QTZ63（5012）制造单位中兴建筑机械有
4、限公司最大起重力矩630 KNm最大起重量 5000 Kg（a=4）最大幅度50 m最大幅度起重量 1260 Kg（a=2）独立高度/出厂配置高度35 m最大附着高度 140 m塔机结构质量（t）28（独立高度35m）总功率（kW）31（顶升电机除外）3.2 塔机安装概况该塔机于2011年1月由我公司首次安装，塔机安装高度35米。4、 附着设置指导书4.1 基本要求（依据地方标准DB51/T588塔式起重机安装与拆卸规则）4.1.1 塔机安装的高度超过独立高度时，必须按照使用说明书的要求安装附着装置。4.1.2 附着装置安装平面图附后。4.1.3 附着装置的安装位置必须符合使用说明书的规定。4
5、.1.4 塔身与建筑物附着点的距离及方位应尽可能满足使用说明书的规定。当附着距离大于设计值时，应验算附着杆的稳定性。4.1.5 附着框架应尽可能在靠近标准节有横隔的位置安装（横隔，即标准节横截面内包含4根横缀条和1根对角线方向缀条的局部构造）。4.1.6 附着装置宜采用图1所示的布置形式。 图14.1.7 布置附着杆时严禁采用图2所示的只有2根附着杆或3根附着杆互相平行的错误形式。图24.1.8 同一道附着装置的附着框及各附着杆应处于同一水平面内。4.1.9 附着杆与附着框附着连接件之间必须采用销轴铰接。4.1.10 附着杆的长度宜可调节。4.1.11 建筑物附着点处钢筋混凝土强度以及附着连接
6、与建筑物之间的连接强度必须大于使用说明书的规定的强度。4.1.12 安装附着装置时，应先在同一高度平面内安装附着框和附着连接件，待调整起重臂的方位和变幅小车在起重臂上的位置，使塔身处于最佳平衡状态后再安装附着杆。4.1.13 附着装置安装后，最高附着点以下的塔身轴心线的垂直度不大于高度的2/1000。4.2 附着设置技术参数按说明书规定，当使用高度超过35米，应进行附着。附着的设置最大高度技术参数参阅下表。（注：具体次数应根据楼层具体情况和施工进度调整确定，但间距和自由高度不应超出技术参数要求。）附着式塔机使用高度设置表塔机型号QTZ63（5012）（中兴建筑机械有限公司）塔机形式附着次数附着
7、高度（m）附着间距（m）附着位置标准节+基础节（节）顶升加节数（节）塔向悬高（m）最大起升高度（m）独立式/15/35附着式12626（距地距离）第12节216/48.224115第19节287/63.635716第26节357/79.047215第33节427/94.458816第40节497/109.8610315第47节567/125.2711916第54节615/140.6（达到设计总高度）说明：1、 最大独立起升高度组成：基础底座（5.4m）+2节基础节+11节标准节；2、 标准节计数时塔机基础底座系5.4m底座时，按2节基础节计数；3、 基础节、标准节外形尺寸16001600220
8、0（长宽高，mm）4、 以上参数为技术设置参数，具体次数根据楼层具体情况和施工进度确定，可增加调整。塔机附着设置和顶升加节应满足以下两条要求：最后一道附着点以上的最大自由高度为20.9m（9.5个标准节）；两道附着间的最大间距为15.4m（7个标准节）4.3 附着布置形式4.3.1 布置形式根据塔机使用说明书所提供的附着方式，按正常方式布置时，使用附着框架（两个环梁组装）和三根附着撑杆以及顶块装置组成附着架结构，附着架与建筑物水平附着。通常，在建筑物的梁（柱）上或剪力墙脚安装预埋件，附着撑杆与预埋件铰接。布置形式如图3所示：塔身标准节附着框附着撑杆a1 a2FXFY 90建筑物长度方向图3 附
9、着布置形式平面示意图4.3.2 布置要求a） 撑杆布置角度允许范围：1045，要求尽可能保持范围：3045（两边撑杆与标准节方框侧面成45度角或略小），此时撑杆受力较为理想。b） 撑杆长度L：以安全、经济、便于安装为出发点，控制尺寸不宜过长。c） 锚固装置应尽可能保持水平，必要时，附着杆系可向上或向下倾斜10，以适应建筑结构需要。d） 通常在建筑物的梁（柱）上或剪力墙脚安装预埋件，预埋件应在拟附着楼层浇筑前预埋。e） 附着锚固点由工程承建单位和建设设计单位负责提供。附着点的选择应尽量保证两根短撑杆夹角成90度左右并对称分布，以保证附着装置的有效性。建筑物附着点处应牢固、可靠，钢筋混凝土强度满足
10、承载能力要求。按正常方式布置的附着撑杆轴向作用力最大约300KN，附着支点受力FX、FY最大为250 KN。f） 建筑物附着点处钢筋混凝土强度达标后，再行通知安装单位进行附着安装工作。g） 塔机附着的安装需要工程承建单位提供安全的作业平台，承载能力不得小于2t，周边搭设围栏并挂立网防护。4.4 附着装置配置4.4.1 附着撑杆通常采用图4所示两种截面形式，具体选型根据其长度按列表选用。缀板 槽钢 腹杆 角钢bbaa（I）（II）图4 截面简图4.4.2 附着撑杆选用规格表型号规格（ab ，mm）截面形式主肢规格缀板或腹杆规格螺纹调节范围（mm）适用范围（长度L）A120120I型槽钢12#缀板
11、61001003004m以内B140140同上槽钢14a#缀板612012030046mC250250II型角钢63636角钢4040430068mD300300同上角钢63636角钢40404300810mE400400同上角钢63636角钢40404（加直腹杆）3001013mF500500同上角钢63636角钢40404（加直腹杆）3001316mG600600同上角钢70706角钢40404（加直腹杆）3001622m注：在实际安装时允许尺寸以大代小。5、 附着设置实施方案5.1 附着设置高度现根据建筑物和现场具体情况，塔机后期计划安装总高度110余米，计划后期至少进行8附着，确定各附着点高度分别为建筑物4F、建筑物8F，建筑物12F，建筑物16F，建筑物20F，建筑物24，建筑物27F，建筑物32F，第8道附着后总起升高度达到110余米（具体次数可根据楼层具体情况和施工进度进行调整增加）。 5.2 附着平面布置见塔机附着布置平面图。5.3 附着装置配置5.3.1 附着撑杆根据布置长度按附着撑杆选用规格表选用。现撑杆布置长度在810m，计划选用D型撑杆安装，撑杆简图附后。5.3.2 由于附着装置由生
