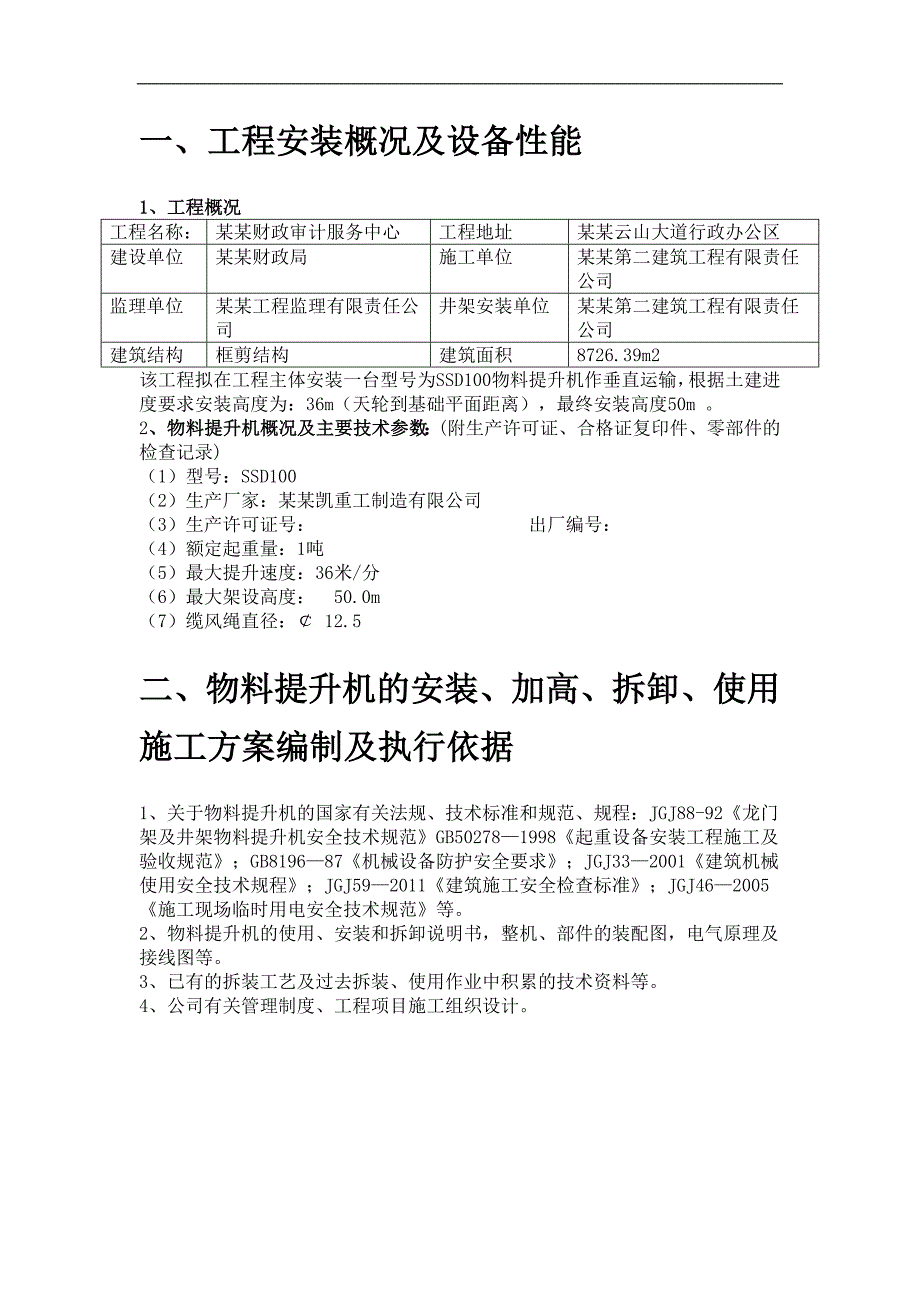

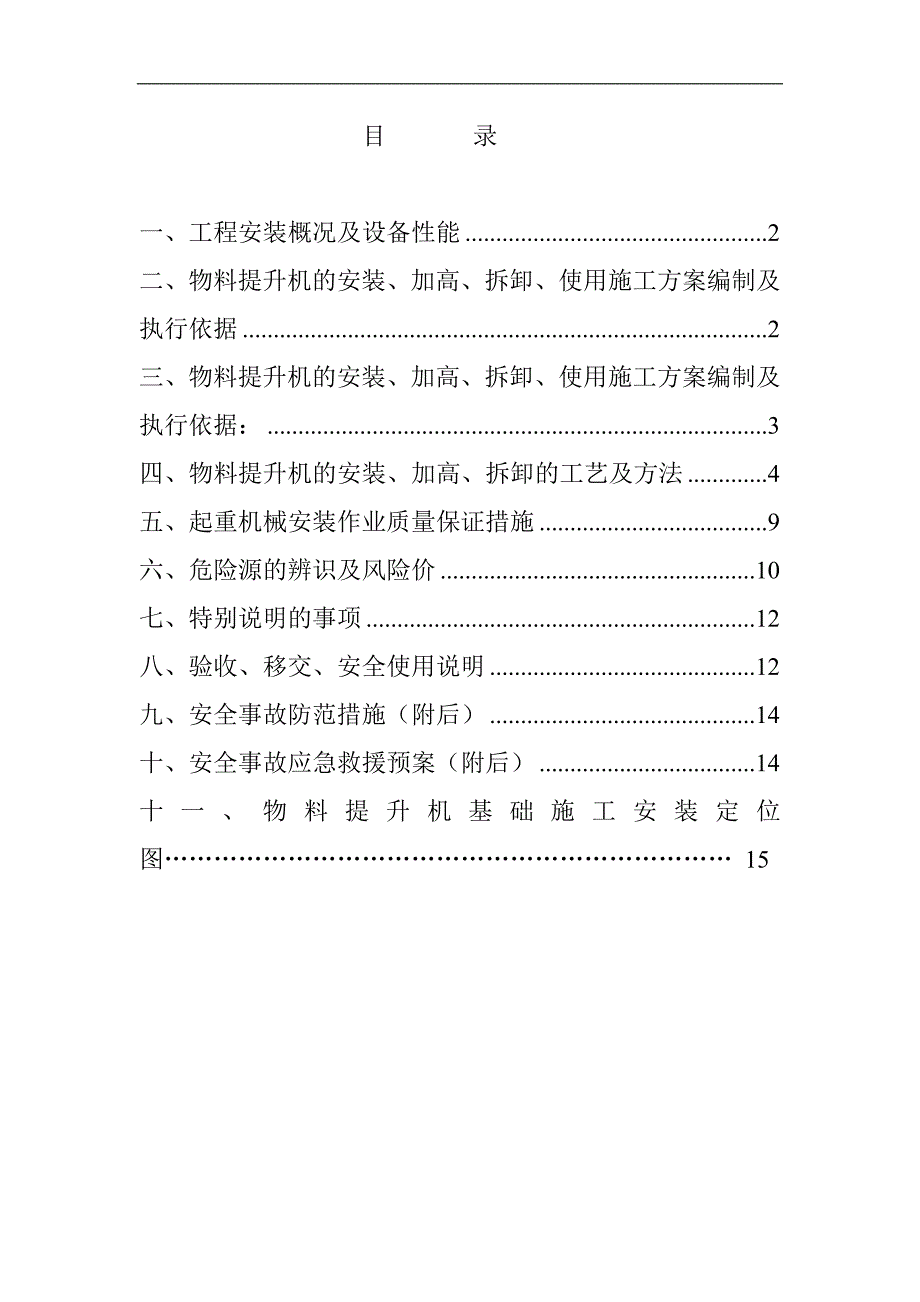

1、目 录一、工程安装概况及设备性能2二、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据2三、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据：3四、物料提升机的安装、加高、拆卸的工艺及方法4五、起重机械安装作业质量保证措施9六、危险源的辨识及风险价10七、特别说明的事项12八、验收、移交、安全使用说明12九、安全事故防范措施（附后）14十、安全事故应急救援预案（附后）14十一、物料提升机基础施工安装定位图 15一、工程安装概况及设备性能1、工程概况工程名称：某某财政审计服务中心工程地址某某云山大道行政办公区建设单位某某财政局施工单位某某第二建筑工程有限责任公司监理单位某某工程监
2、理有限责任公司井架安装单位某某第二建筑工程有限责任公司建筑结构框剪结构建筑面积8726.39m2该工程拟在工程主体安装一台型号为SSD100物料提升机作垂直运输，根据土建进度要求安装高度为：36m（天轮到基础平面距离），最终安装高度50m 。2、物料提升机概况及主要技术参数：(附生产许可证、合格证复印件、零部件的检查记录)（1）型号：SSD100（2）生产厂家：某某凯重工制造有限公司 （3）生产许可证号： 出厂编号： （4）额定起重量：1吨（5）最大提升速度：36米/分（6）最大架设高度： 50.0m （7）缆风绳直径： 12.5二、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据1、

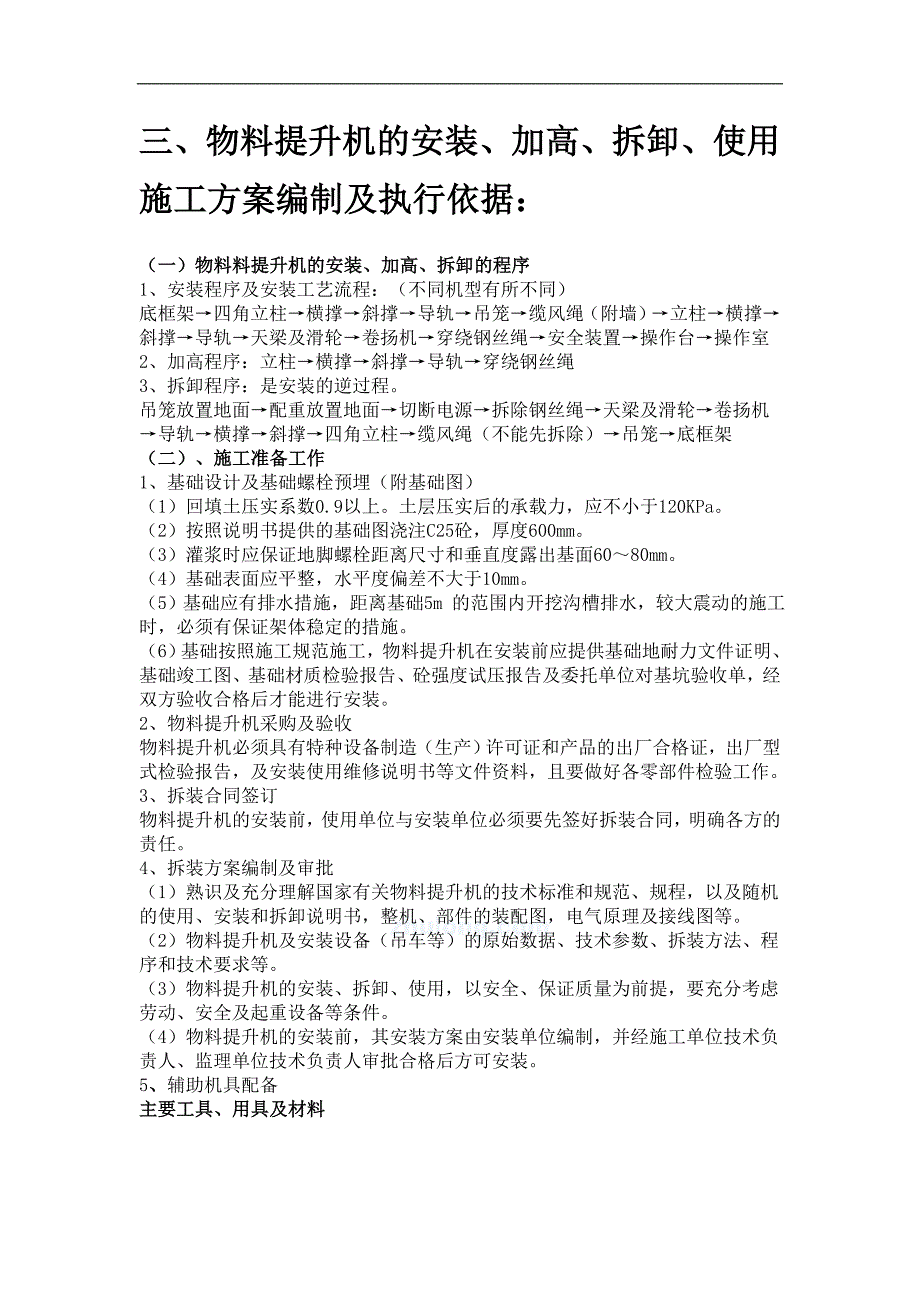

3、关于物料提升机的国家有关法规、技术标准和规范、规程：JGJ88-92龙门架及井架物料提升机安全技术规范GB502781998起重设备安装工程施工及验收规范；GB819687机械设备防护安全要求；JGJ332001建筑机械使用安全技术规程；JGJ592011建筑施工安全检查标准；JGJ462005施工现场临时用电安全技术规范等。2、物料提升机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。3、已有的拆装工艺及过去拆装、使用作业中积累的技术资料等。4、公司有关管理制度、工程项目施工组织设计。三、物料提升机的安装、加高、拆卸、使用施工方案编制及执行依据：（一）物料料提升机的安装、加
4、高、拆卸的程序1、安装程序及安装工艺流程：（不同机型有所不同）底框架四角立柱横撑斜撑导轨吊笼缆风绳（附墙）立柱横撑斜撑导轨天梁及滑轮卷扬机穿绕钢丝绳安全装置操作台操作室2、加高程序：立柱横撑斜撑导轨穿绕钢丝绳3、拆卸程序：是安装的逆过程。吊笼放置地面配重放置地面切断电源拆除钢丝绳天梁及滑轮卷扬机导轨横撑斜撑四角立柱缆风绳（不能先拆除）吊笼底框架（二）、施工准备工作1、基础设计及基础螺栓预埋（附基础图）（1）回填土压实系数0.9以上。土层压实后的承载力，应不小于120KPa。（2）按照说明书提供的基础图浇注C25砼，厚度600mm。（3）灌浆时应保证地脚螺栓距离尺寸和垂直度露出基面6080mm。
5、（4）基础表面应平整，水平度偏差不大于10mm。（5）基础应有排水措施，距离基础5m 的范围内开挖沟槽排水，较大震动的施工时，必须有保证架体稳定的措施。（6）基础按照施工规范施工，物料提升机在安装前应提供基础地耐力文件证明、基础竣工图、基础材质检验报告、砼强度试压报告及委托单位对基坑验收单，经双方验收合格后才能进行安装。2、物料提升机采购及验收物料提升机必须具有特种设备制造（生产）许可证和产品的出厂合格证，出厂型式检验报告，及安装使用维修说明书等文件资料，且要做好各零部件检验工作。3、拆装合同签订物料提升机的安装前，使用单位与安装单位必须要先签好拆装合同，明确各方的责任。4、拆装方案编制及审批
6、（1）熟识及充分理解国家有关物料提升机的技术标准和规范、规程，以及随机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。（2）物料提升机及安装设备（吊车等）的原始数据、技术参数、拆装方法、程序和技术要求等。（3）物料提升机的安装、拆卸、使用，以安全、保证质量为前提，要充分考虑劳动、安全及起重设备等条件。（4）物料提升机的安装前，其安装方案由安装单位编制，并经施工单位技术负责人、监理单位技术负责人审批合格后方可安装。5、辅助机具配备主要工具、用具及材料序号名 称型号规格数 量备 注1电焊机B2001台2手拉葫芦0.5t1台3钢丝绳12mm200m4扳手3002把5接地电阻测试仪Z
7、C81台6经纬仪J21台7水平尺1把8大锤8磅1把9万用表M5001台6、作业工位的布置、人员配备（分工种、等级）以及承担的工作内容指派技术负责人、现场负责人、以及安全员 ,对安装工作进行指挥协调和安全监督，指挥人，起重及安装工人人，电工人，操作工人，具体分工如下：姓 名职务/工种特种作业人员证号工作内容陆立华技术负责 全面负责现场的指挥，技术指导许宜兴安全员 负责安全作业，安全验收井架拆装 负责架体安装、高空作业井架拆装 负责架体安装、高空作业井架拆装负责架体安装、高空作业四、物料提升机的安装、加高、拆卸的工艺及方法（一）物料提升机的安装工艺及方法1、架体的安装（1）安装技术要求：1）架体的
8、安装垂直度偏差应不大于3，导轨连接截面相互之间的错位应不大于1.5mm。2）安装时连接螺栓必须安放弹簧垫，必须紧固可靠。(2)安装步骤：1）安装架体时，应先将底框按定位图纸安放于基础上，并用水平尺校准水平；2）用焊机把基础中原预埋18钢筋与底框四角焊接牢固；3）安装标准节立柱、横撑、斜撑，紧固完毕后在横撑上满铺脚手板，以便安装人员加节安装，以此类推；4）每安装4 个标准节（一般不大于8m），应采用临时支撑或临时缆风绳固定，并随时用经纬仪测量校正，在确定稳定时，方可继续作业；5）安排4 人将导轨和吊笼搬进架体内组装牢固，并装上导靴，调整间隙在510mm内；6）用手拉葫芦将天梁吊运顶部固定稳当后，
9、再装上传动滑轮和上极限位器，上极限位器的位置应保证吊笼的越程应不小于3m。7）架体与楼层卸料平台通道的开口处，应增加“八”字小斜撑，增强架体的刚度，架体外侧用立网围护，同时用醒目数字标明楼层位置。2、附墙件的安装（1）安装架体时，每安装4个标准节，应采用临时支撑或临时缆风绳固定，并进行初校正，在确认时，方可继续作业（2）根据标准每组附墙架间隔不大于9米,且在建筑物顶层必须设置1组,架体顶部自由高度不宜大于6米的要求(3) 先安装附墙夹板在架体主杆上高度与楼面平齐，将拉杆穿入夹板上的孔内，内外用螺母夹紧。另一头平放在楼面上，用冲击钻打2孔，钉入14膨胀螺栓，打紧抽紧螺母；另一拉杆以同样的方法安装
10、。安装前先将斜拉杆安装好，完工后检查井架垂直度，如有偏差，可调节拉杆螺母纠正。.(4)附墙架与架体及建筑之间，均采用刚性件连接，并形成稳定结构，不得连接在脚手架上，严禁使用铅丝绑扎。3、曳引机（卷扬机）的安装（1）曳引机必须安装在基础的水平面上，并使机体水平一致，并用M16 螺栓与基础螺栓连接；（2）曳引机的槽轮坑必须与井架上的槽轮坑相应一致，从顶架槽轮垂下来的钢丝绳与地面曳引机相应的槽轮坑偏角不超过1度。（3）在调校曳引机的水平与井架顶钢丝绳角度的同时，逐步将其地脚螺栓收紧牢固。（4）钢丝绳的端部采用3 个绳卡固定，间距不少于钢丝绳直径的6倍，且绳卡滑鞍放在受力绳的一侧不得正反交错设置绳卡。
11、（5）曳引机的操作位置应远离危险作业区，视线应良好，其操作棚的顶部应安装防护棚，防止物件坠落伤人和防雨。4、钢丝绳的串绳方法（如图1）图1卷扬机的串绳方法：1）钢丝绳的一端绳头串过平衡铁框上的螺栓环口后，弯回相应的钢丝绳并在一起扣牢。2）此钢丝绳的另一端向平衡架同侧井架上引，过井架顶端 槽轮至另一外槽轮后垂下。3）垂下的钢丝绳穿过地面二绳机的槽轮后，向同侧井架顶端槽轮引去，过井架中心的槽轮后，垂直串过吊笼吊耳。4）全部钢丝绳都串好后，此时，就可把平衡铁框拉上井架顶靠近槽轮约1.52 米处后，再将吊笼一端的钢丝绳全线拉紧（拉紧时，各条钢丝绳必须与相应的线坑一致）、后弯回与相应的钢丝绳并在一起，用
12、绳扣分三段扣牢。至此，可将平衡铁框放下。待把平衡铁装上后，再对二条钢丝绳的松、紧程度进行平衡调校，使它们的张力基本一致。_5、电气装置的安装（如图2）图2（1）采用“三级配电二级漏电保护系统”、 TNS 接零保护系统，且分配电箱、开关箱要做好标识。（3）提升机的电气设备及电气组件，必须符合提升机的工作性能工作环境等条件的要求，并有合格证书。（4）提升机的总电源应设短路保护及漏电保护装置，电机的主电路上，应同时装设短路、失压、过电流保护装置。（5）提升机的金属结构及所有电气设备的金属外壳必须做保护接零和重复接地，接地电阻不应大于10。（6）在井架顶部安装针采用长度为1m的14 镀锌圆钢避雷，用螺
13、栓固定在井架立柱顶部，以立柱作导体，下端用10圆钢与接地板（5052500 镀锌角铁）焊接，接地极埋深大于0.6m，其防雷装置冲击电阻不得大于30，用图2ZC8 接地电阻测试仪检测，如未达到，增加接地极。（7）禁止使用倒顺开关作为卷扬机的控制开关,开关箱必须上锁。（8）卷扬机操作棚必须离井架20 米以上，且视野开阔，操作人员能清晰看见井架全体。（9）卷扬机开关箱必须标识清楚其操作对象、操作者、负责人的名字及联系方式。（10）“一视频二联动”的安装1）物料提升机必须具备可视监视系统，司机可通过可视监视系统能清楚察看到操作者进料和出料。2）停靠装置必须与吊篮安全门联动，当吊篮停靠某一楼层时，吊篮安
14、全门提起，停靠装置启动伸出到架体的托架上并能稳妥地支撑吊篮在架体上，其荷载全部由承托架负担，防止因钢丝绳突然断裂和卷扬机抱闸失灵时吊篮坠落。3）楼层卸料平台防护门必须与卷扬机联动，当任何楼层防护门未关闭到位卷扬机无法启动工作，该楼层的警示灯同时亮起。（如图3）图36、重要部位安装与调试（1）断绳保护装置：吊笼装载额定载重量，悬挂或运行中发生断绳时，断绳保护装置必须可靠的吊笼刹制在导轨上，最大制动滑落距离应不大于1m，并且不应对结构件造成永久性损。（2）上极限限位器：安装在吊笼允许提升的最高工作位置，吊笼的越程（指从吊笼的最高位置与天梁最低的距离）应不小于3m。当吊笼上升达到限定高度时，限位器即行动作切断电源。（3）下极限限位器，吊笼碰到缓冲装置之前动作,当吊笼下降至下限位时，限位器应自动切断电源， 使吊笼停止下降。（4）缓冲器，当吊笼以额定荷载和规定的速度作用到缓冲器上时，应能承受相应的冲击力。（5）地面进料口安全门：在吊笼的上料口处设置，安全门宜采用联锁装置，即吊笼上升时安全门关闭，吊笼下到地面时安全门自动打开，试机检查其动作可靠性。（6）进料口搭防护棚：防护棚搭设采用483.75mm的脚手架钢管，棚顶用竹脚手板铺满， 并设两层间距为 600mm
