1、桩根底工程施工方式泥浆护壁成孔灌注桩施工泥浆护壁成孔灌注桩是利用泥浆护壁，钻孔时通过循环泥浆将钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼,水下灌注混凝土而成桩。成孔方式有正(反)循环回转钻成孔、正(反)循环潜水钻成孔、冲击钻成孔、冲抓锥成孔、钻斗钻成孔等。施工工艺流程(1)测定桩位。平整清理好施工场地后，设置桩基轴线定位点和水准点,根据桩位平面布置施工图，定出每根桩的位置，并做好标志。施工前，桩位要检查复核，以防被外界因素影响而造成偏移。(2)埋设护筒。护筒的作用是：固定桩孔位置，防止地面水流入，保护孔口,增高桩孔内水压力，防止塌孔，成孔时引导钻头方向。护筒用48mm厚钢板制成，内径比钻头

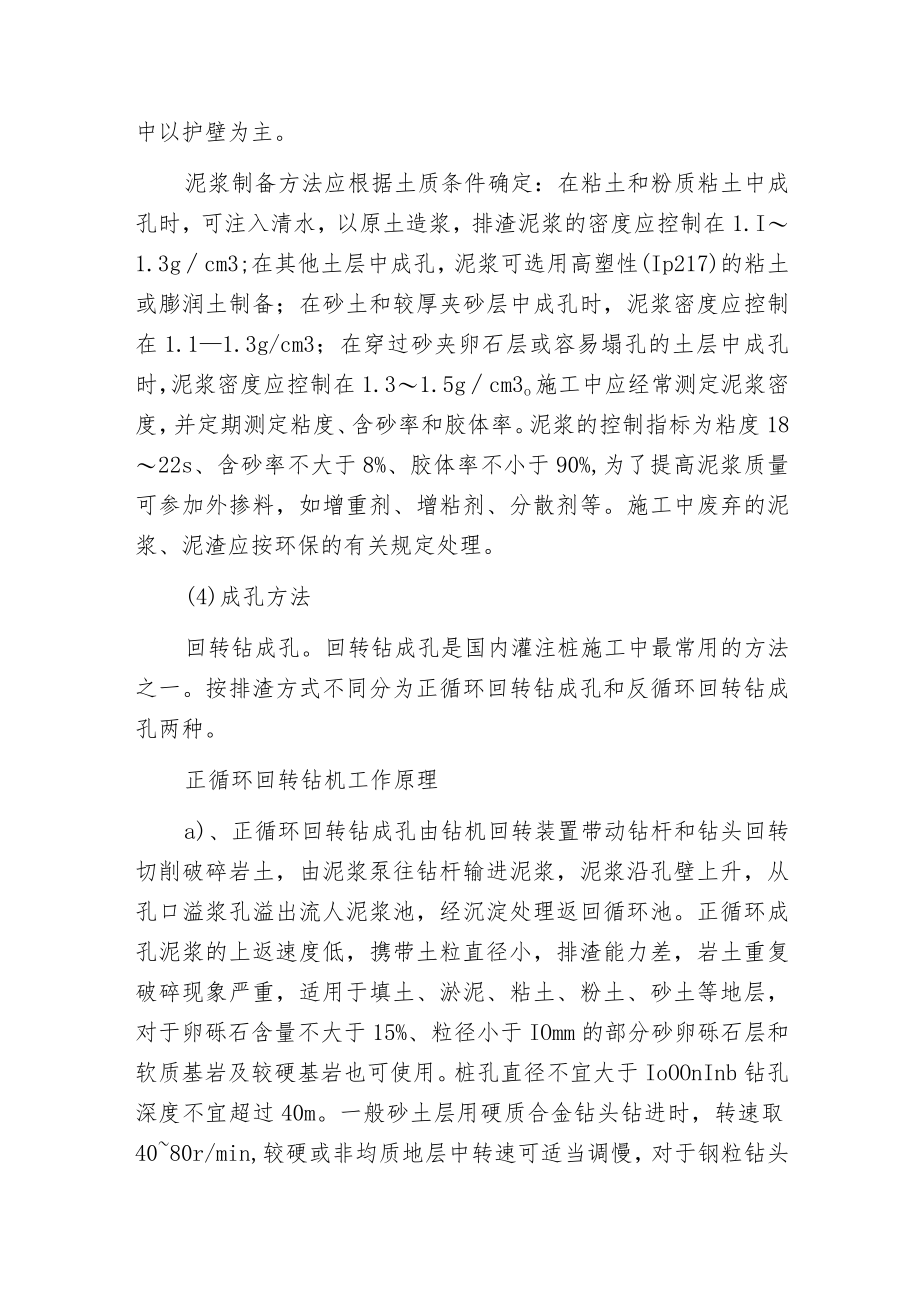

2、直径大100200mm,顶面高出地面0.40.6,上部开12个溢浆孔。埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于在砂土中不宜小于1.5m。其高度要满足孔内泥浆液面高度的要求，孔内泥浆面应保持高出地下水位Im以上。采用挖坑埋设时，坑的直径应比护筒外径大0.8l.Omo护筒中心与桩位中心线偏差不应大于50mm,对位后应在护筒外侧填人粘土并分层夯实。(3)泥浆制备。泥浆的作用是护壁、携砂排土、切土润滑、冷却钻头等，其中以护壁为主。泥浆制备方法应根据土质条件确定：在粘土和粉质粘土中成孔时，可注入清水，以原土造浆，排渣泥浆的密度应控制在1.I1.3gcm3;在其他土层中成
3、孔，泥浆可选用高塑性(Ip217)的粘土或膨润土制备；在砂土和较厚夹砂层中成孔时，泥浆密度应控制在1.11.3g/cm3；在穿过砂夹卵石层或容易塌孔的土层中成孔时，泥浆密度应控制在1.31.5gcm3o施工中应经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。泥浆的控制指标为粘度1822s、含砂率不大于8%、胶体率不小于90%,为了提高泥浆质量可参加外掺料，如增重剂、增粘剂、分散剂等。施工中废弃的泥浆、泥渣应按环保的有关规定处理。(4)成孔方法回转钻成孔。回转钻成孔是国内灌注桩施工中最常用的方法之一。按排渣方式不同分为正循环回转钻成孔和反循环回转钻成孔两种。正循环回转钻机工作原理a)、正循环回
4、转钻成孔由钻机回转装置带动钻杆和钻头回转切削破碎岩土，由泥浆泵往钻杆输进泥浆，泥浆沿孔壁上升，从孔口溢浆孔溢出流人泥浆池，经沉淀处理返回循环池。正循环成孔泥浆的上返速度低，携带土粒直径小，排渣能力差，岩土重复破碎现象严重，适用于填土、淤泥、粘土、粉土、砂土等地层，对于卵砾石含量不大于15%、粒径小于IOmm的部分砂卵砾石层和软质基岩及较硬基岩也可使用。桩孔直径不宜大于IoOOnInb钻孔深度不宜超过40m。一般砂土层用硬质合金钻头钻进时，转速取4080r/min,较硬或非均质地层中转速可适当调慢，对于钢粒钻头钻进时，转速取50120rmin,大桩取小值，小桩取大值；对于牙轮钻头钻进时，转速一般

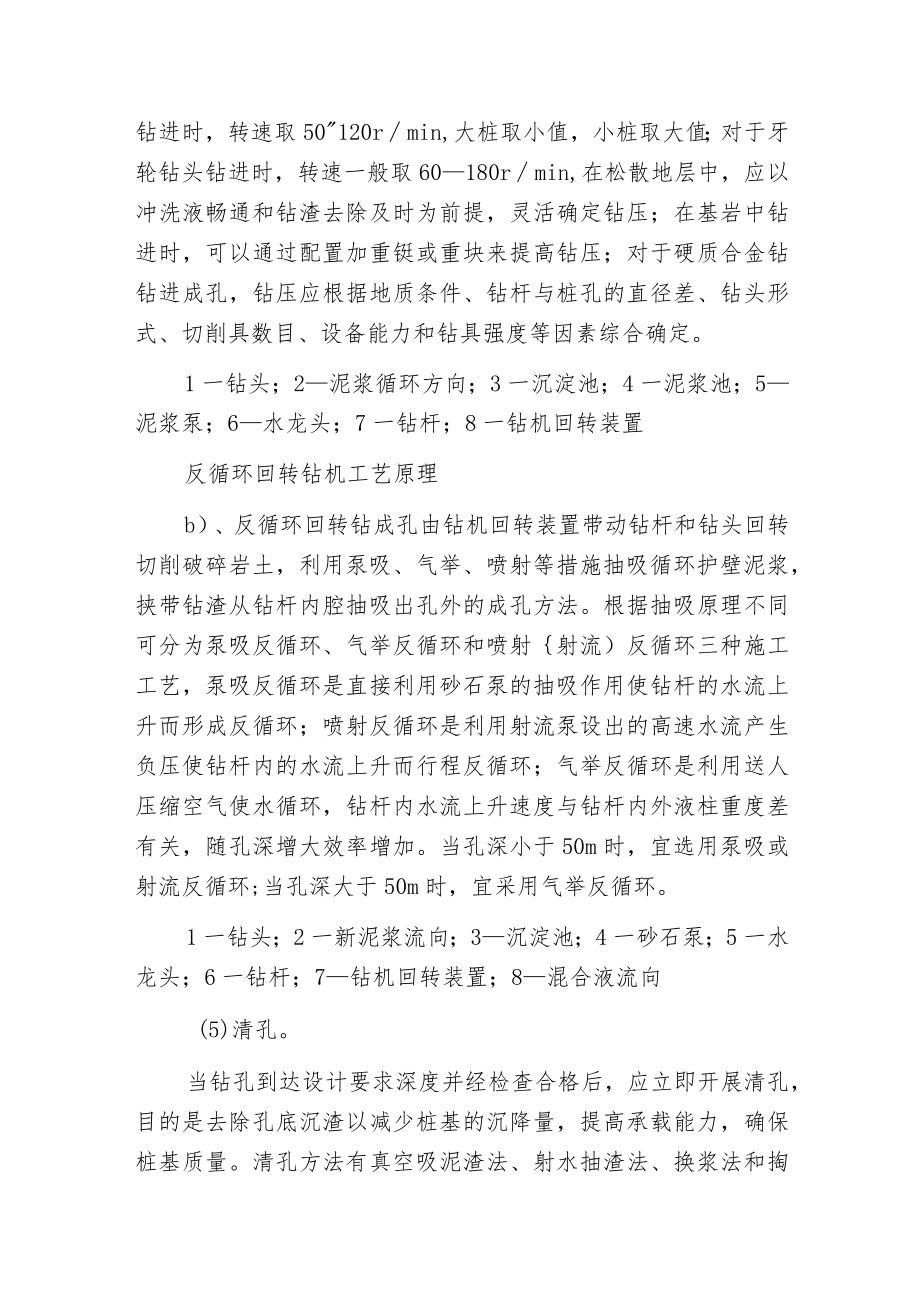

5、取60180rmin,在松散地层中，应以冲洗液畅通和钻渣去除及时为前提，灵活确定钻压；在基岩中钻进时，可以通过配置加重铤或重块来提高钻压；对于硬质合金钻钻进成孔，钻压应根据地质条件、钻杆与桩孔的直径差、钻头形式、切削具数目、设备能力和钻具强度等因素综合确定。1一钻头；2泥浆循环方向；3一沉淀池；4一泥浆池；5泥浆泵；6水龙头；7一钻杆；8一钻机回转装置反循环回转钻机工艺原理b）、反循环回转钻成孔由钻机回转装置带动钻杆和钻头回转切削破碎岩土，利用泵吸、气举、喷射等措施抽吸循环护壁泥浆，挟带钻渣从钻杆内腔抽吸出孔外的成孔方法。根据抽吸原理不同可分为泵吸反循环、气举反循环和喷射射流）反循环三种施工工
6、艺，泵吸反循环是直接利用砂石泵的抽吸作用使钻杆的水流上升而形成反循环；喷射反循环是利用射流泵设出的高速水流产生负压使钻杆内的水流上升而行程反循环；气举反循环是利用送人压缩空气使水循环，钻杆内水流上升速度与钻杆内外液柱重度差有关，随孔深增大效率增加。当孔深小于50m时，宜选用泵吸或射流反循环;当孔深大于50m时，宜采用气举反循环。1一钻头；2一新泥浆流向；3沉淀池；4一砂石泵；5一水龙头；6一钻杆；7钻机回转装置；8混合液流向(5)清孔。当钻孔到达设计要求深度并经检查合格后，应立即开展清孔，目的是去除孔底沉渣以减少桩基的沉降量，提高承载能力，确保桩基质量。清孔方法有真空吸泥渣法、射水抽渣法、换浆
7、法和掏渣法。清孔应到达如下标准才算合格：一是对孔内排出或抽出的泥浆，用手摸捻应无粗粒感觉，孔底50Omm以内的泥浆密度小于1.25g/Cln3(原土造浆的孔则应小于1.Ig/cm3)；二是在浇筑混凝土前，孔底沉渣允许厚度符合标准规定，即端承桩W50mm,摩擦端承桩、端承摩擦桩WlOOmnb摩擦桩W300mmo(6)吊放钢筋笼。清孔后应立即安放钢筋笼、浇混凝土。钢筋笼一般都在工地制作，制作时要求主筋环向均匀布置，箍筋直径及间距、主筋保护层、加劲箍的间距等均应符合设计要求。分段制作的钢筋笼，其接头采用焊接且应符合施工及验收规范的规定。钢筋笼主筋净距必须大于3倍的骨料粒径，加劲箍宜设在主筋外侧，钢筋保护层厚度不应小于35(水下混凝土不得小于50mm)o可在主筋外侧安设钢筋定位器，以确保保护层厚度。为了防止钢筋笼变形，可在钢筋笼上每隔2m设置一道加强箍，并在钢筋笼内每隔34m装一个可拆卸的十字形临时加劲架，在吊放入孔后拆掉。吊放钢筋笼时应保持垂直、缓缓放人，防止碰撞孔壁。若造成塌孔或安放钢筋笼时间太长，应开展二次清孔后再浇筑混凝土。
