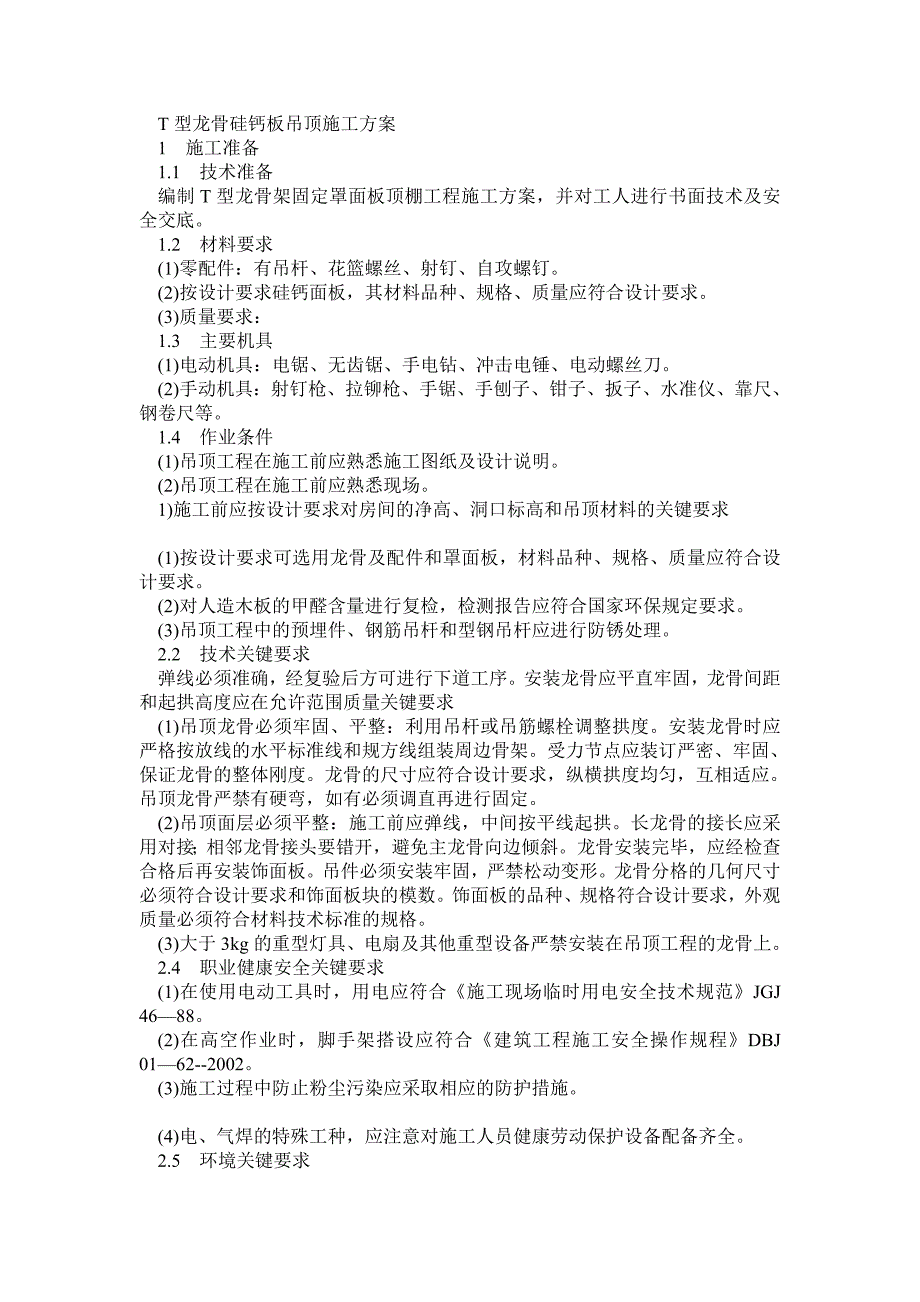

1、T型龙骨硅钙板吊顶施工方案1 施工准备1.1 技术准备编制T型龙骨架固定罩面板顶棚工程施工方案，并对工人进行书面技术及安全交底。1.2 材料要求(1)零配件：有吊杆、花篮螺丝、射钉、自攻螺钉。(2)按设计要求硅钙面板，其材料品种、规格、质量应符合设计要求。(3)质量要求：1.3 主要机具(1)电动机具：电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀。(2)手动机具：射钉枪、拉铆枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。1.4 作业条件(1)吊顶工程在施工前应熟悉施工图纸及设计说明。(2)吊顶工程在施工前应熟悉现场。1)施工前应按设计要求对房间的净高、洞口标高和吊顶材料的关键要求(1)按
2、设计要求可选用龙骨及配件和罩面板，材料品种、规格、质量应符合设计要求。(2)对人造木板的甲醛含量进行复检，检测报告应符合国家环保规定要求。(3)吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。2.2 技术关键要求弹线必须准确，经复验后方可进行下道工序。安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围质量关键要求(1)吊顶龙骨必须牢固、平整：利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。(2)吊顶面层必须平整：施
3、工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨向边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。(3)大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。2.4 职业健康安全关键要求(1)在使用电动工具时，用电应符合施工现场临时用电安全技术规范JGJ 4688。(2)在高空作业时，脚手架搭设应符合建筑工程施工安全操作规程DBJ 0162-2002。(3)施工过程中防止粉尘污染应采取相应的防护

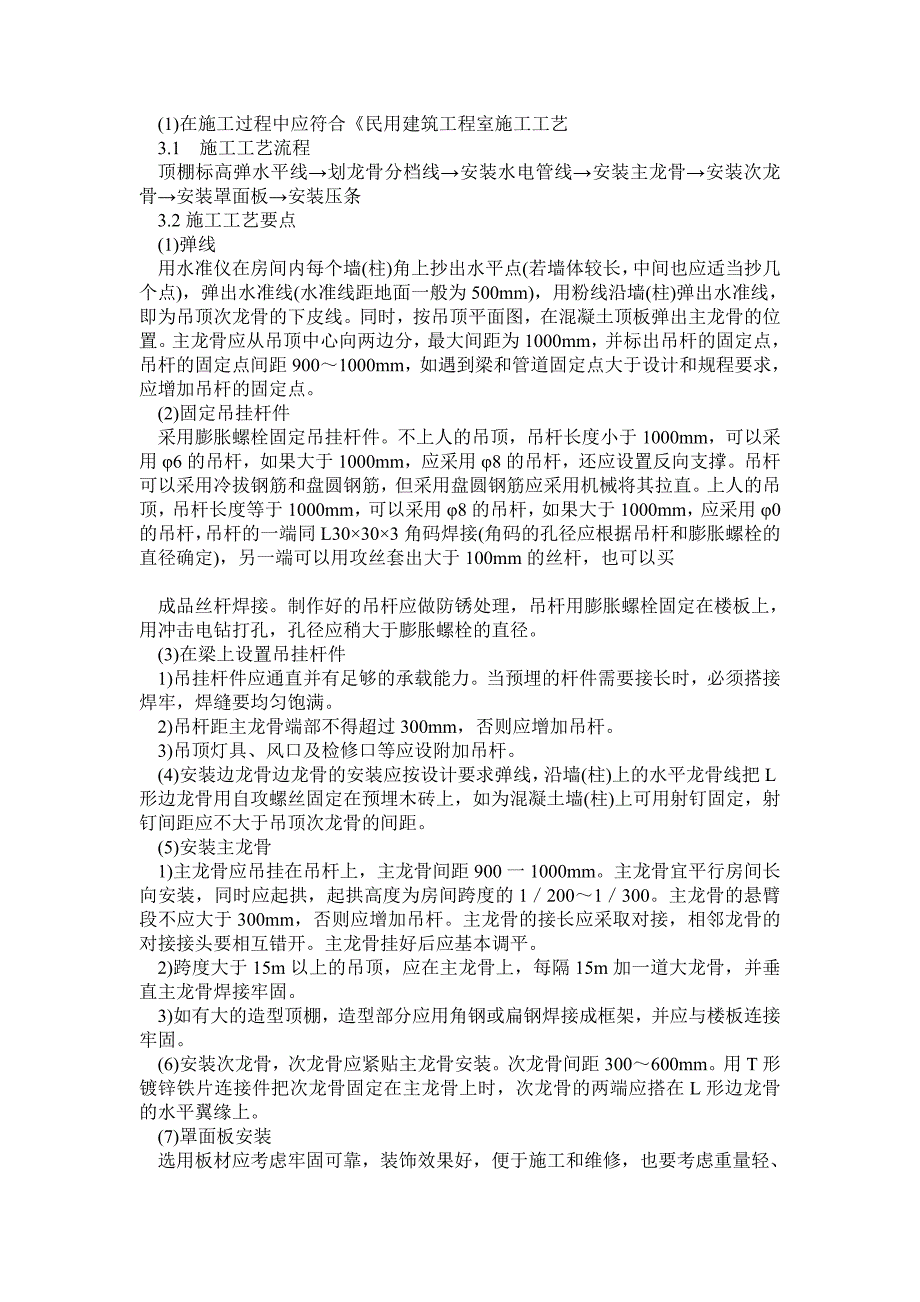

4、措施。(4)电、气焊的特殊工种，应注意对施工人员健康劳动保护设备配备齐全。2.5 环境关键要求(1)在施工过程中应符合民用建筑工程室施工工艺3.1 施工工艺流程顶棚标高弹水平线划龙骨分档线安装水电管线安装主龙骨安装次龙骨安装罩面板安装压条3.2施工工艺要点(1)弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距9001000mm，
5、如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。(2)固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用6的吊杆，如果大于1000mm，应采用8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度等于1000mm，可以采用8的吊杆，如果大于1000mm，应采用0的吊杆，吊杆的一端同L30303角码焊接(角码的孔径应根据吊杆和膨胀螺栓的直径确定)，另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大
6、于膨胀螺栓的直径。(3)在梁上设置吊挂杆件1)吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。2)吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。3)吊顶灯具、风口及检修口等应设附加吊杆。(4)安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形边龙骨用自攻螺丝固定在预埋木砖上，如为混凝土墙(柱)上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。(5)安装主龙骨1)主龙骨应吊挂在吊杆上，主龙骨间距900一1000mm。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的12001300。主龙骨的悬臂段不应大于300mm，否则应

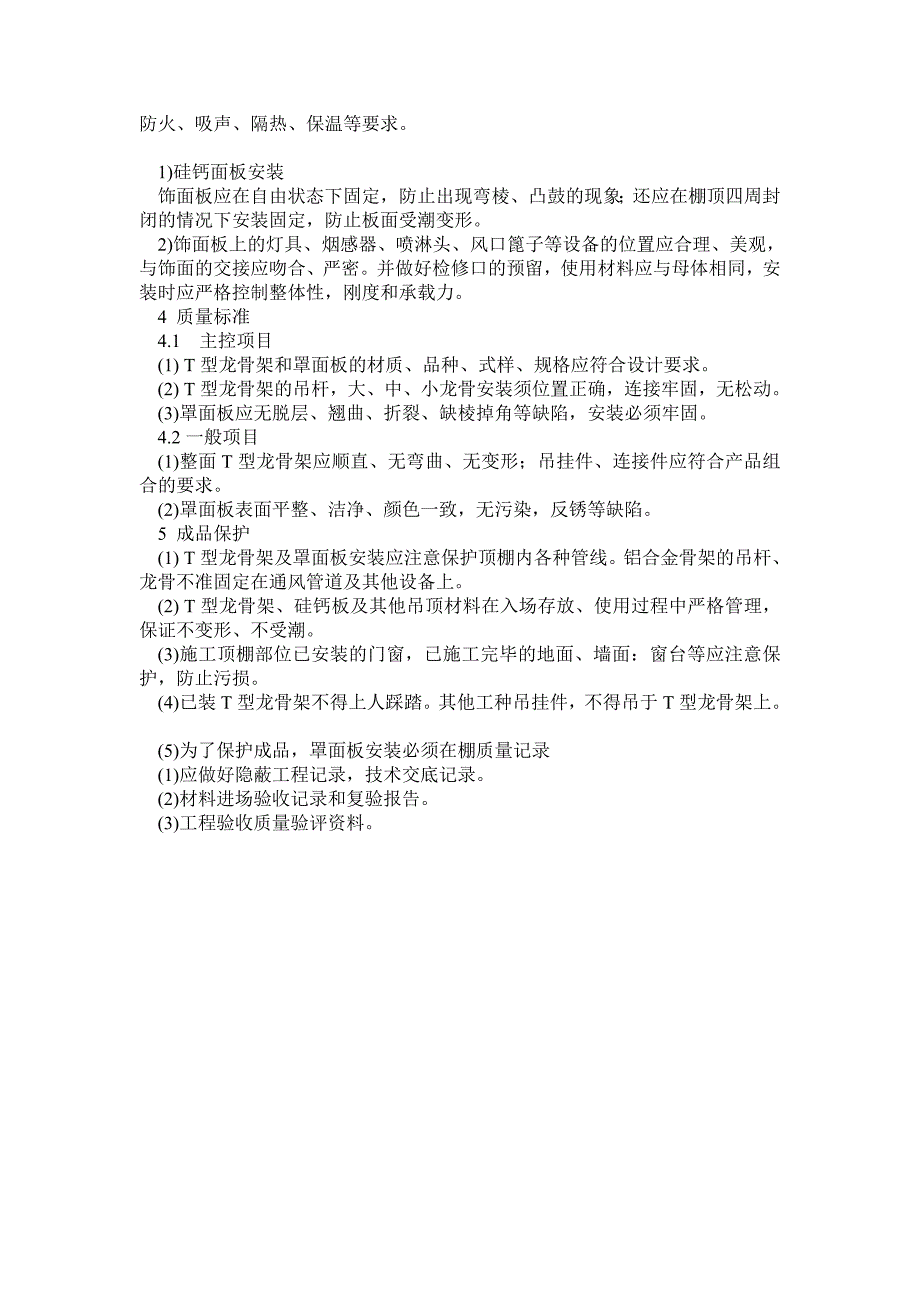

7、增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。2)跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。3)如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。(6)安装次龙骨，次龙骨应紧贴主龙骨安装。次龙骨间距300600mm。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。(7)罩面板安装选用板材应考虑牢固可靠，装饰效果好，便于施工和维修，也要考虑重量轻、防火、吸声、隔热、保温等要求。1)硅钙面板安装饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；还应在
8、棚顶四周封闭的情况下安装固定，防止板面受潮变形。2)饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。并做好检修口的预留，使用材料应与母体相同，安装时应严格控制整体性，刚度和承载力。4 质量标准4.1 主控项目(1) T型龙骨架和罩面板的材质、品种、式样、规格应符合设计要求。(2) T型龙骨架的吊杆，大、中、小龙骨安装须位置正确，连接牢固，无松动。(3)罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷，安装必须牢固。4.2一般项目(1)整面T型龙骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。(2)罩面板表面平整、洁净、颜色一致，无污染，反锈等缺陷。5 成品保护(1) T型龙骨架及罩面板安装应注意保护顶棚内各种管线。铝合金骨架的吊杆、龙骨不准固定在通风管道及其他设备上。(2) T型龙骨架、硅钙板及其他吊顶材料在入场存放、使用过程中严格管理，保证不变形、不受潮。(3)施工顶棚部位已安装的门窗，已施工完毕的地面、墙面：窗台等应注意保护，防止污损。(4)已装T型龙骨架不得上人踩踏。其他工种吊挂件，不得吊于T型龙骨架上。(5)为了保护成品，罩面板安装必须在棚质量记录(1)应做好隐蔽工程记录，技术交底记录。(2)材料进场验收记录和复验报告。(3)工程验收质量验评资料。
