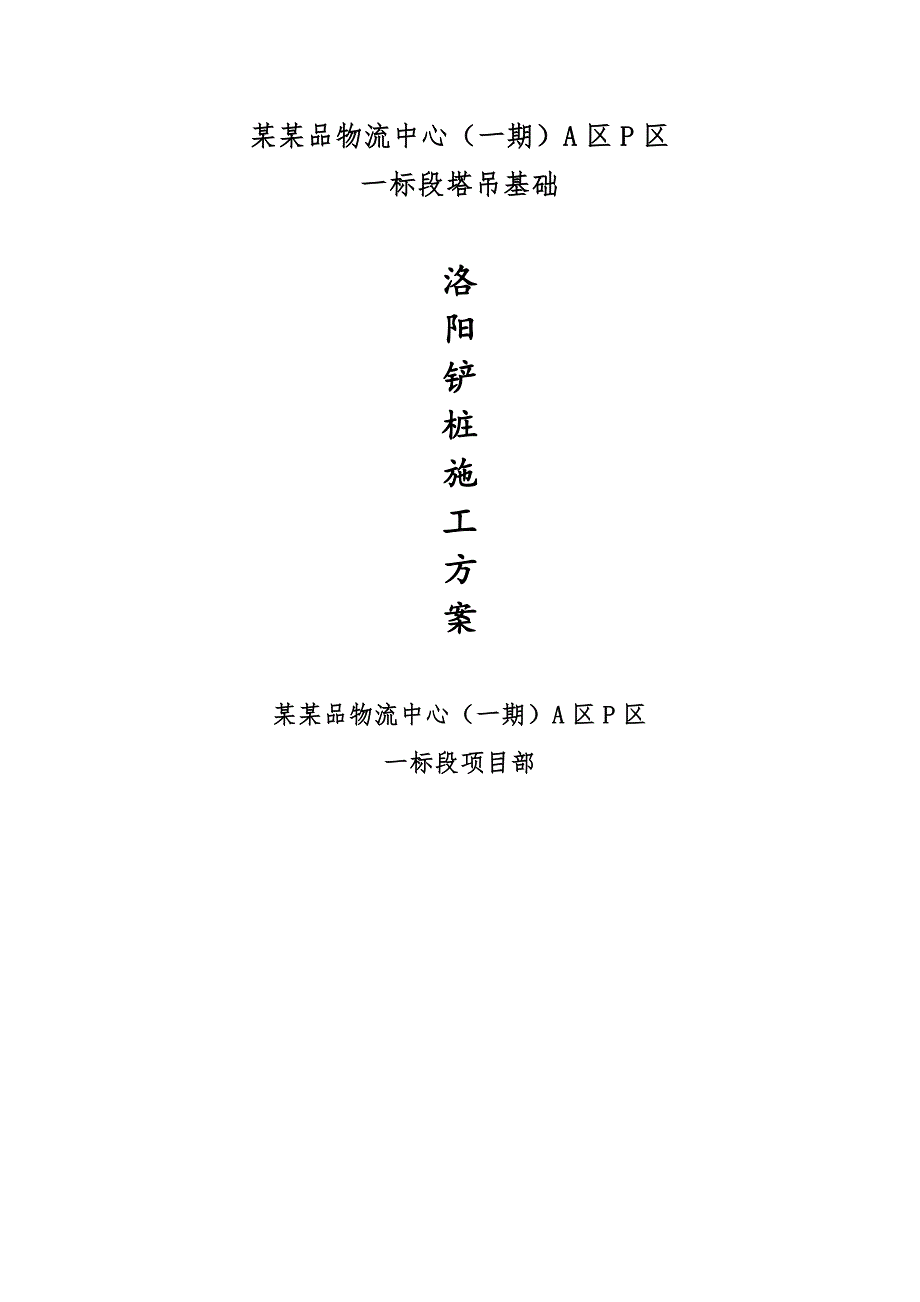

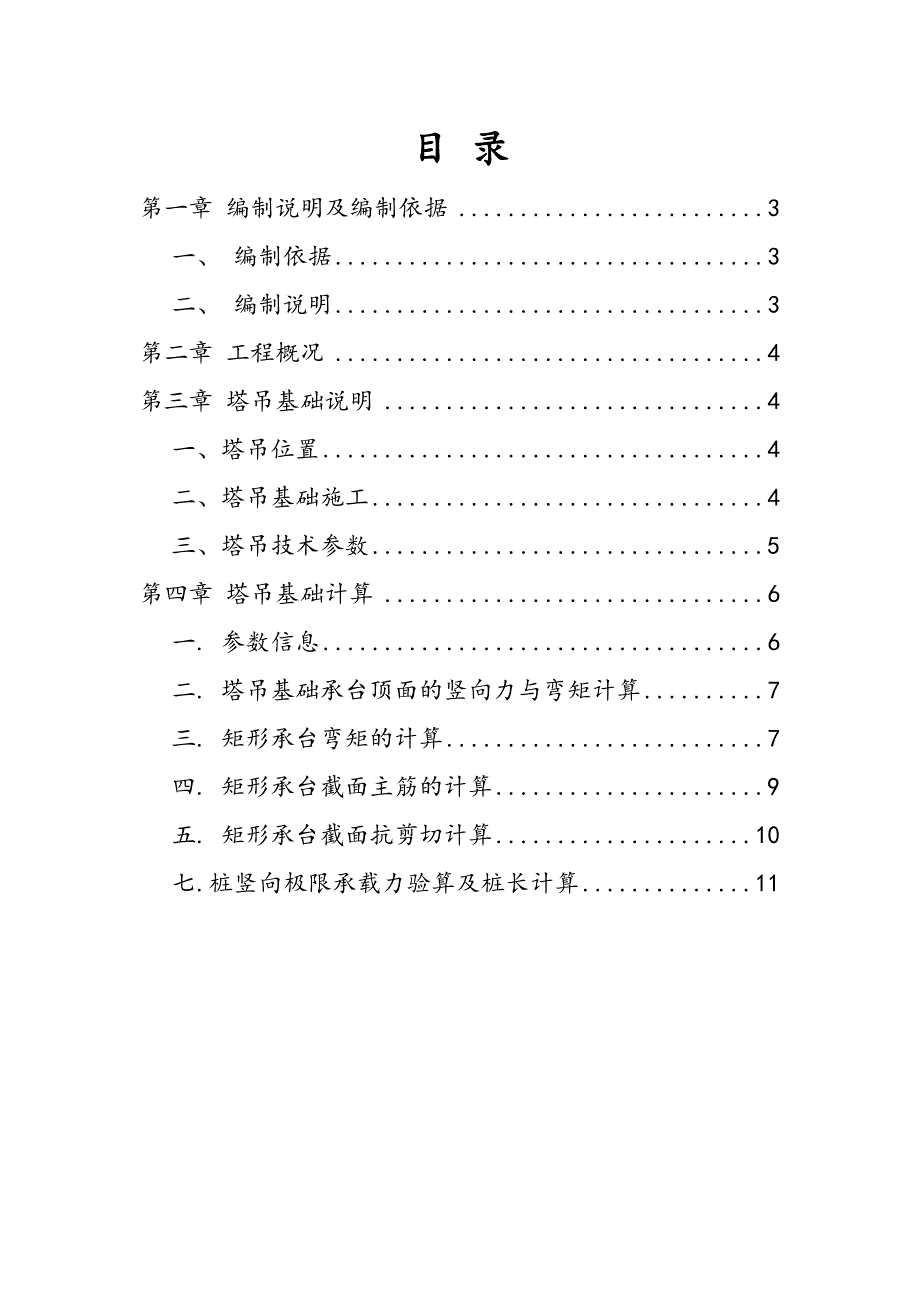

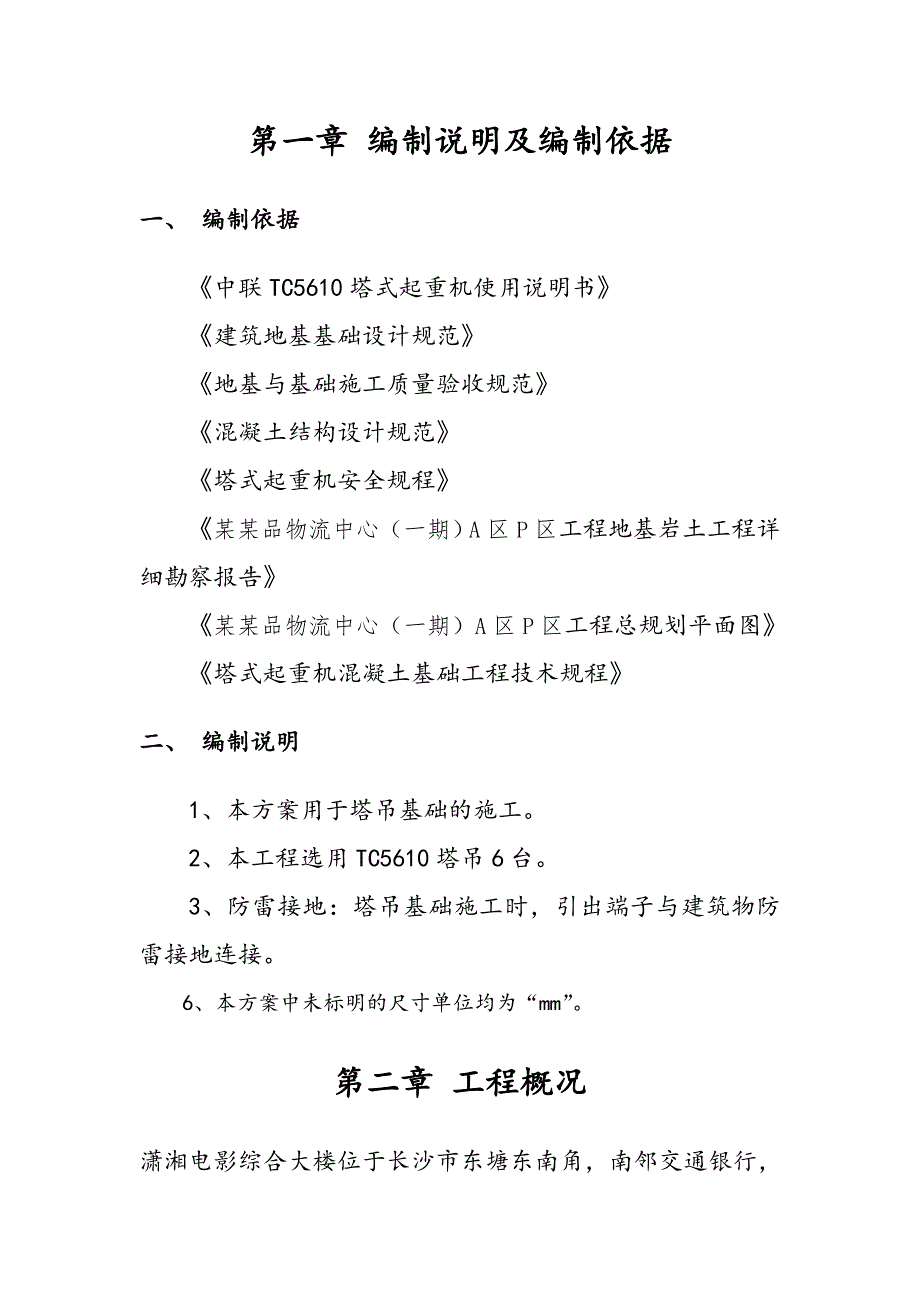

1、某某品物流中心（一期）A区P区一标段塔吊基础洛阳铲桩施工方案某某品物流中心（一期）A区P区一标段项目部目 录第一章 编制说明及编制依据3一、 编制依据3二、 编制说明3第二章 工程概况4第三章 塔吊基础说明4一、塔吊位置4二、塔吊基础施工4三、塔吊技术参数5第四章 塔吊基础计算6一. 参数信息6二. 塔吊基础承台顶面的竖向力与弯矩计算7三. 矩形承台弯矩的计算7四. 矩形承台截面主筋的计算9五. 矩形承台截面抗剪切计算10七.桩竖向极限承载力验算及桩长计算11第一章 编制说明及编制依据一、 编制依据中联TC5610塔式起重机使用说明书建筑地基基础设计规范地基与基础施工质量验收规范混凝土结构设计
2、规范塔式起重机安全规程某某品物流中心（一期）A区P区工程地基岩土工程详细勘察报告某某品物流中心（一期）A区P区工程总规划平面图塔式起重机混凝土基础工程技术规程二、 编制说明1、本方案用于塔吊基础的施工。2、本工程选用TC5610塔吊6台。3、防雷接地：塔吊基础施工时，引出端子与建筑物防雷接地连接。6、本方案中未标明的尺寸单位均为“mm”。第二章 工程概况潇湘电影综合大楼位于长沙市东塘东南角，南邻交通银行，西邻韶山路，北邻友谊商城，原始地貌为湘江冲积高级阶地，后经人工建筑用地整平，总建筑面积64683.2m2(其中地下室12401.2m2)。地上共28层：14层为文化广场，5层为影厅，6层为架空
3、开放空间，728层为商务办公；地下室共3层，负3层为平战结合车库及设备用房，负2层为地下车库，负l层为地下车库及设备用房。 施工场地内管道、管线，对本工程建设无大的影响。第三章 塔吊基础说明一、塔吊位置TC5610塔吊位置布置见（附图）。二、塔吊基础施工塔吊的结构主要包括：底架、塔身标准节、起重臂、平衡臂、回转塔身、爬升架、附着架、塔顶、司机室、配重等。塔身标准节由主弦杆、水平腹杆、斜腹杆等组焊成的空间桁架结构。一个塔身标准节长2.8米。依据工程实际情况和本工程结构情况，选用7台TC5610塔吊。基础采用洛阳铲桩基础形式，承台尺寸5000*5000*1200，桩径350，桩长不小于8m施工工艺
4、流程如下：根据现场情况布置塔吊位置测量放线定位机械开挖配合人工开挖基坑周边砌筑240砖墙浇注100厚垫层混凝土抗浮锚杆定位抗浮锚杆施工桩基定位桩基开挖制安钢筋笼浇注桩基混凝土承台钢筋制安预埋地脚螺栓及防雷接地预埋浇注承台混凝土。三、塔吊技术参数1、附着式塔吊独立高度为30米，起重臂长度：56米，最大起重量为2T，塔吊自重311.64KN，塔身宽度B=1.691m。 2、塔吊倾覆力距M=1335kN.m，基础所受的扭矩MK=269.3KN.m，基础所受水平力P=18.3KN，基础所受的垂直载荷为511.2KN。第四章 塔吊基础计算塔吊基础采用钢筋混凝土独立基础。基础尺寸为500050001200
5、。基础内配双层双向上部三级25200，下部三级25200，14400拉钩钢筋，承台混凝土强度C35，桩基混凝土的强度等级为C30，基础垫层厚度为100，垫层混凝土强度等级为C10（见附图）。在塔吊基础与板交接的处将梁、板钢筋预留。一. 参数信息 塔吊型号:QTZ63(TC5610),自重(包括压重)F1=450.80kN,最大起重荷载F2=60.00kN 塔吊倾覆力距M=1138.20kN.m,塔吊起重高度H=30.00m,塔身宽度B=1.6m 混凝土强度:C35,钢筋级别:级,承台长度Lc或宽度Bc=5.00m 桩直径或方桩边长 d=0.35m,桩斜间距a=1.4m,承台厚度Hc=1.20m
6、 基础埋深D=-2.00m,承台拉筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重)F1=450.80kN 2. 塔吊最大起重荷载F2=60.00kN 作用于桩基承台顶面的竖向力 F=1.2(F1+F2)=612.96kN 塔吊的倾覆力矩 M=1.41138.20=1593.48kN.m三. 矩形承台弯矩的计算 计算简图： 图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。 1. 桩顶竖向力的计算(依据建筑桩基础技术规范JGJ94-94的第5.1.1条) 其中 n单桩个数，n=4； F作用于桩基承台顶面的竖向力
7、设计值，F=1.2510.80=612.96kN； G桩基承台的自重，G=1.2（25.0BcBcHc+20.0BcBcD)=1089.00kN； Mx,My承台底面的弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离(m)； Ni单桩桩顶竖向力设计值(kN)。 经计算得到单桩桩顶竖向力设计值: 最大压力： N=(612.96+1089.00)/4+1593.48(3.501.414/2)/2(3.501.414/2)2=747.47kN 没有抗拔力! 2. 矩形承台弯矩的计算(依据建筑桩基础技术规范JGJ94-94的第5.6.1条) 其中 Mx1,My1计算截面处XY方向的
8、弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离(m)； Ni1扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。 经过计算得到弯矩设计值： N=(612.96+1089.00)/4+1593.48(3.50/2)/4(3.50/2)2=653.13kN Mx1=My1=2(653.13-1089.00/4)(1.75-1.25)=380.88kN.m四. 矩形承台截面主筋的计算 依据混凝土结构设计规范(GB50010-2002)第7.2条受弯构件承载力计算。 式中 1系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时， 1取为0.9
9、4,期间按线性内插法确定； fc混凝土抗压强度设计值； h0承台的计算高度。 fy钢筋受拉强度设计值，fy=300N/mm2。 经过计算得 s=380.88106/(1.0016.705500.001150.002)=0.003 =1-(1-20.003)0.5=0.003 s=1-0.003/2=0.998 Asx= Asy=380.88106/(0.9981150.00300.00)=1105.74mm2。五. 矩形承台截面抗剪切计算 依据建筑桩基础技术规范(JGJ94-94)的第5.6.8条和第5.6.11条。 根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，
10、记为V=747.47kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式： 其中 0建筑桩基重要性系数，取1.0； 剪切系数,=0.20； fc混凝土轴心抗压强度设计值，fc=16.70N/mm2； b0承台计算截面处的计算宽度，b0=5500mm； h0承台计算截面处的计算高度，h0=1150mm； fy钢筋受拉强度设计值，fy=300.00N/mm2； S箍筋的间距，S=200mm。六.桩承载力验算 桩承载力计算依据建筑桩基础技术规范(JGJ94-94)的第4.1.1条 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=747.47kN 桩顶轴向压力设计值应满足下面的
11、公式： 其中 0建筑桩基重要性系数，取1.0； fc混凝土轴心抗压强度设计值，fc=16.70N/mm2； A桩的截面面积，A=0.503m2。七.桩竖向极限承载力验算及桩长计算 桩承载力计算依据建筑桩基础技术规范(JGJ94-94)的第5.2.2-3条 根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=747.47kN 桩竖向极限承载力验算应满足下面的公式： 最大压力: 其中 R最大极限承载力； Qsk单桩总极限侧阻力标准值: Qpk单桩总极限端阻力标准值: Qck相应于任一复合基桩的承台底地基土总极限阻力标准值: qck承台底1/2承台宽度深度范围(5m)内地基土极限阻力标准
12、值； s,p分别为桩侧阻群桩效应系数，桩端阻群桩效应系数； c承台底土阻力群桩效应系数；按下式取值： s,p,c分别为桩侧阻力分项系数，桩端阻抗力分项系数，承台底土阻抗力分项系数； qsk桩侧第i层土的极限侧阻力标准值，按下表取值； qpk极限端阻力标准值，按下表取值； u桩身的周长，u=2.513m； Ap桩端面积,取Ap=0.50m2； li第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下:序号土厚度(m)土侧阻力标准值(kPa)土端阻力标准值(kPa)土名称12650300粉质粘性土33504250圆砾 由于桩的入土深度为大约8m,所以桩端是在第3层土层。 最大压力验算: R=2.51(3500.64108+3500.83992)/1.65+1.444250.000.5
