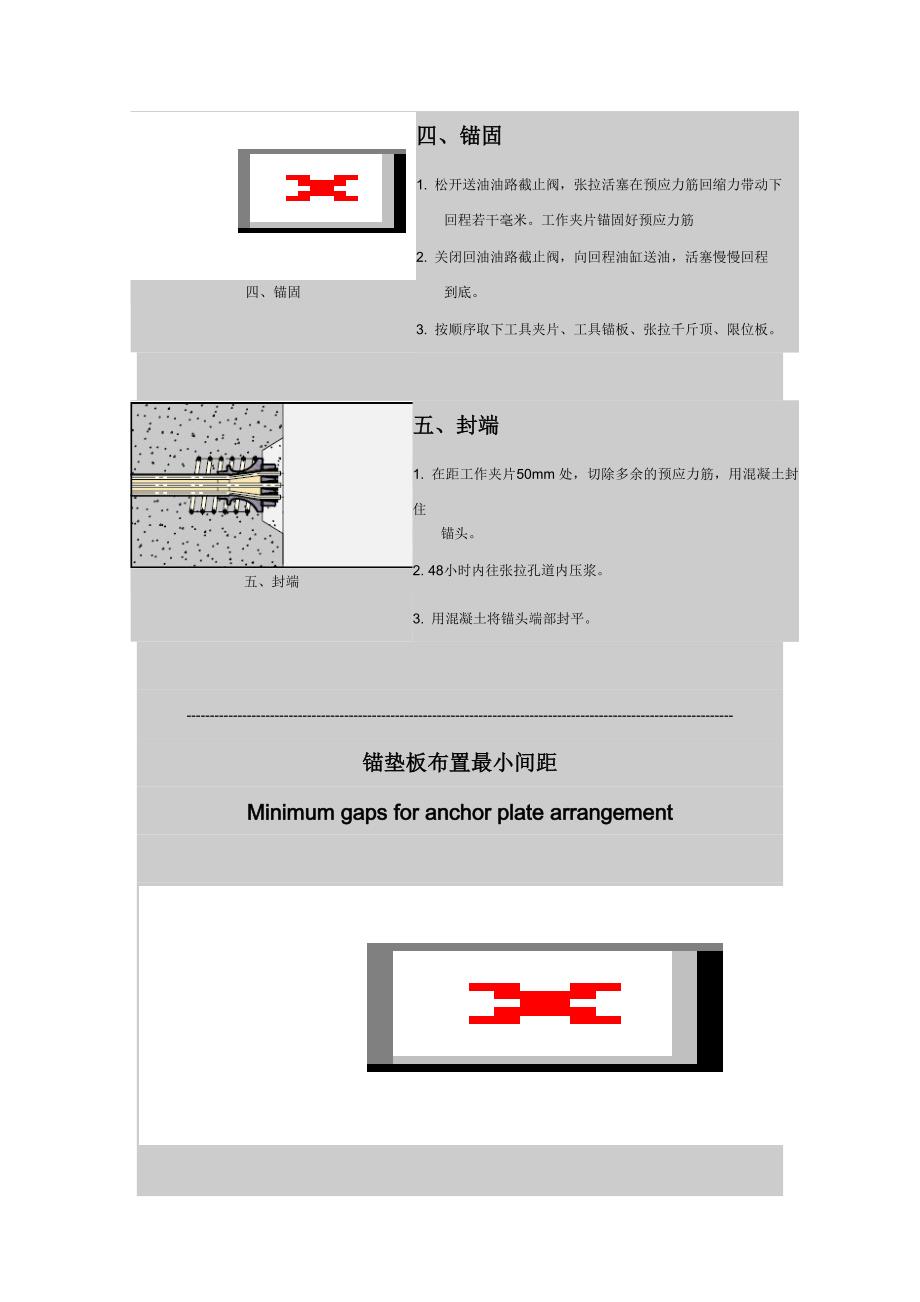

1、1、VLM型锚具张拉施工工艺 一、准备工作一、准备工作1. 将锚垫板喇叭管内的混凝土清理干净。2. 清除钢绞线上的锈蚀、泥浆。3. 套上工作锚板，根据气侯干燥程度在锚板锥孔内抹上一层 薄薄的黄油。4. 锚板每个锥孔内装上工作夹片 二、千斤顶的定位安装二、千斤顶的定位安装1. 套上相应的限位板，根据钢绞线直径大小确定限位足寸。2. 装上张拉千斤顶，并且与油泵相连接。3. 装上可重复使用的工具锚板。4. 装上工具夹片(夹片表面涂上退锚灵)。 三、张拉三、张拉1. 向千斤顶张拉油缸慢慢送油，直至达到设计值。2. 测量预应力筋伸长量。3. 做好张拉详细记录。 四、锚固四、锚固1. 松开送油油路截止阀，

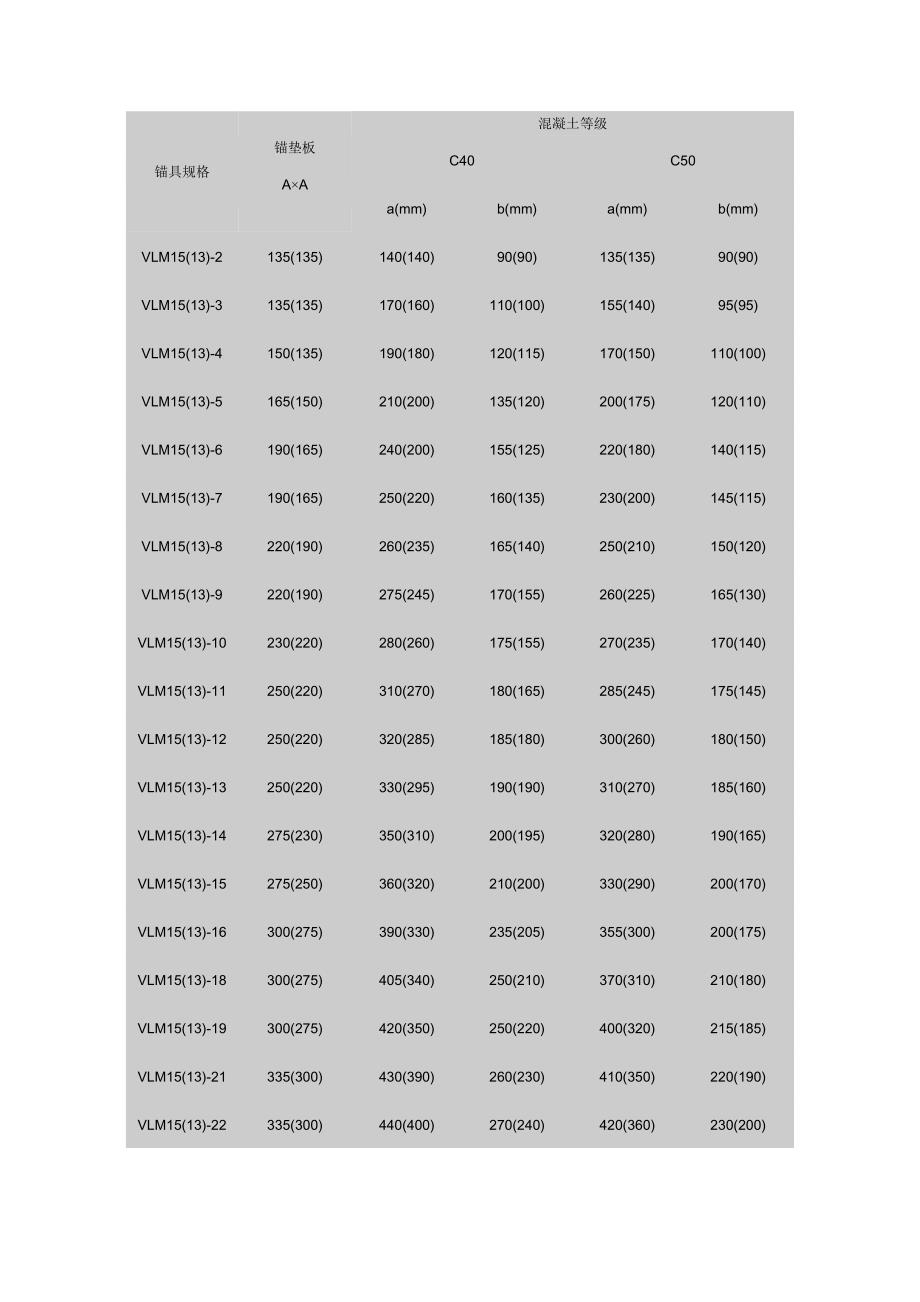

2、张拉活塞在预应力筋回缩力带动下 回程若干毫米。工作夹片锚固好预应力筋2. 关闭回油油路截止阀，向回程油缸送油，活塞慢慢回程 到底。3. 按顺序取下工具夹片、工具锚板、张拉千斤顶、限位板。 五、封端五、封端1. 在距工作夹片50mm处，切除多余的预应力筋，用混凝土封住 锚头。2. 48小时内往张拉孔道内压浆。3. 用混凝土将锚头端部封平。 -锚垫板布置最小间距Minimum gaps for anchor plate arrangement 锚具规格锚垫板AA混凝土等级C40C50a(mm)b(mm)a(mm)b(mm)VLM15(13)-2135(135)140(140)90(90)135(1
3、35)90(90)VLM15(13)-3135(135)170(160)110(100)155(140)95(95)VLM15(13)-4150(135)190(180)120(115)170(150)110(100)VLM15(13)-5165(150)210(200)135(120)200(175)120(110)VLM15(13)-6190(165)240(200)155(125)220(180)140(115)VLM15(13)-7190(165)250(220)160(135)230(200)145(115)VLM15(13)-8220(190)260(235)165(140)250
4、(210)150(120)VLM15(13)-9220(190)275(245)170(155)260(225)165(130)VLM15(13)-10230(220)280(260)175(155)270(235)170(140)VLM15(13)-11250(220)310(270)180(165)285(245)175(145)VLM15(13)-12250(220)320(285)185(180)300(260)180(150)VLM15(13)-13250(220)330(295)190(190)310(270)185(160)VLM15(13)-14275(230)350(310)
5、200(195)320(280)190(165)VLM15(13)-15275(250)360(320)210(200)330(290)200(170)VLM15(13)-16300(275)390(330)235(205)355(300)200(175)VLM15(13)-18300(275)405(340)250(210)370(310)210(180)VLM15(13)-19300(275)420(350)250(220)400(320)215(185)VLM15(13)-21335(300)430(390)260(230)410(350)220(190)VLM15(13)-22335(
6、300)440(400)270(240)420(360)230(200)VLM15(13)-24350(300)470(410)280(245)430(370)235(205)VLM15(13)-25350(335)490(420)285(250)440(380)240(210)VLM15(13)-27380(335)510(430)295(260)460(400)245(215)VLM15(13)-31390(350)540(470)300(270)485(430)270(230)VLM15(13)-37430(380)570(510)330(290)520(470)280(260)VLM1
7、5(13)-43480(430)630(570)400(340)570(520)335(280)VLM15(13)-55540(460)730(600)440(350)660(550)370(290) 锚具规格锚 垫 板AB（）混 凝 土 等 级C40C50C()D()E()F()C()D()E()F()VLM15(13)B-214065155(150)80(75)95(90)55(50)150(145)75(70)90(85)50(45)VLM15(13)B-318065205(190)90(75)120(110)60(50)200(185)85(70)110(105)55(50)VLM15
8、(13)B-422070250(230)100(85)150(135)70(55)240(225)90(80)135(130)60(55)VLM15(13)B-526070300(270)110(85)175(160)75(60)280(265)95(80)160(155)70(65) -锚具在0时槽口尺寸Notch sizes of VLM anchor bundle at 0型号及规格Models and specificationsABC型号及规格Models and specificationsABCVLM15-3,4,5380250120VLM13-3,4,5380250120VLM
9、15-6,7450310130VLM13-6,7380250120VLM15-8.9540380130VLM13-8.9450310130VLM15-10,11,12,13540380140VLM13-10,11,12,13450310130VLM15-14,15580420140VLM13-14,15500360140VLM15-16,18,19,21,22600450150VLM13-16,18,19,21,22540380140VLM15-24,25,27680550190VLM13-24,25,27600450150VLM15-31700550200VLM13-31640530170V
10、LM15-37780650210VLM13-37680550190VLM15-43800650220VLM13-43680550190VLM15-55900750250VLM13-55780650210 锚具规格Type of anchorABCDEVLM15(13)-2300200230130100VLM15(13)-3340240230130100VLM15(13)-4390280250140110VLM15(13)-5440320260140120 2、整体对接式连接器施工工艺1. 在连续结构的第一节段与第二节段施工缝处，用工作锚板作为第一节段钢绞线的张拉端锚头。按照VLM锚具的张拉方法
11、把第一节段张拉后按规定灌浆。并按规定切割钢绞线，保证钢绞线外露长度，割后钢绞线最长和最短的长度差值应30mm。如下图示： 2. 安装第二接段的模板，绑扎钢筋，安装波纹管、张拉端锚垫板、保护罩等全部预埋件，然后穿入钢绞线束。如下图示： 3. 将对应孔数的VLM15LB连接器插入切割后的钢绞线上，再把第二节段的钢绞线逐根插入连接器的另一端使全部钢绞线前后连接起来。将保护罩向前推，做好密封，装上排气管延长管，即可灌注第二节段梁的混凝土。如下图示 ： 4. 第二段梁的混凝土强度达到设计要求后，在其另一端安装工作锚具，按程序进行张拉、压浆作业，形成下一个循环，直到连续梁的最后一段。如下图示： 3、 VLM环形锚具施工工艺1. 设计张拉千斤顶施工工位 a. 扶壁支撑-分为外扶壁支撑和内扶壁支撑 1、6 环形构件 2、4 锚头组件 3、5 钢铰线 a、外扶壁支撑 b、内扶壁支撑 1、张拉千斤顶 2、扶壁 3、构件 b. 槽口支撑 a、内槽口支撑 b、外槽口支撑 1、构件 2、张拉千斤顶 3、预留槽口 c. 环锚无混凝土支撑 a、环锚内槽口支撑 b、环锚外槽口支撑 2. 张拉施工 a、内槽口同步张拉
