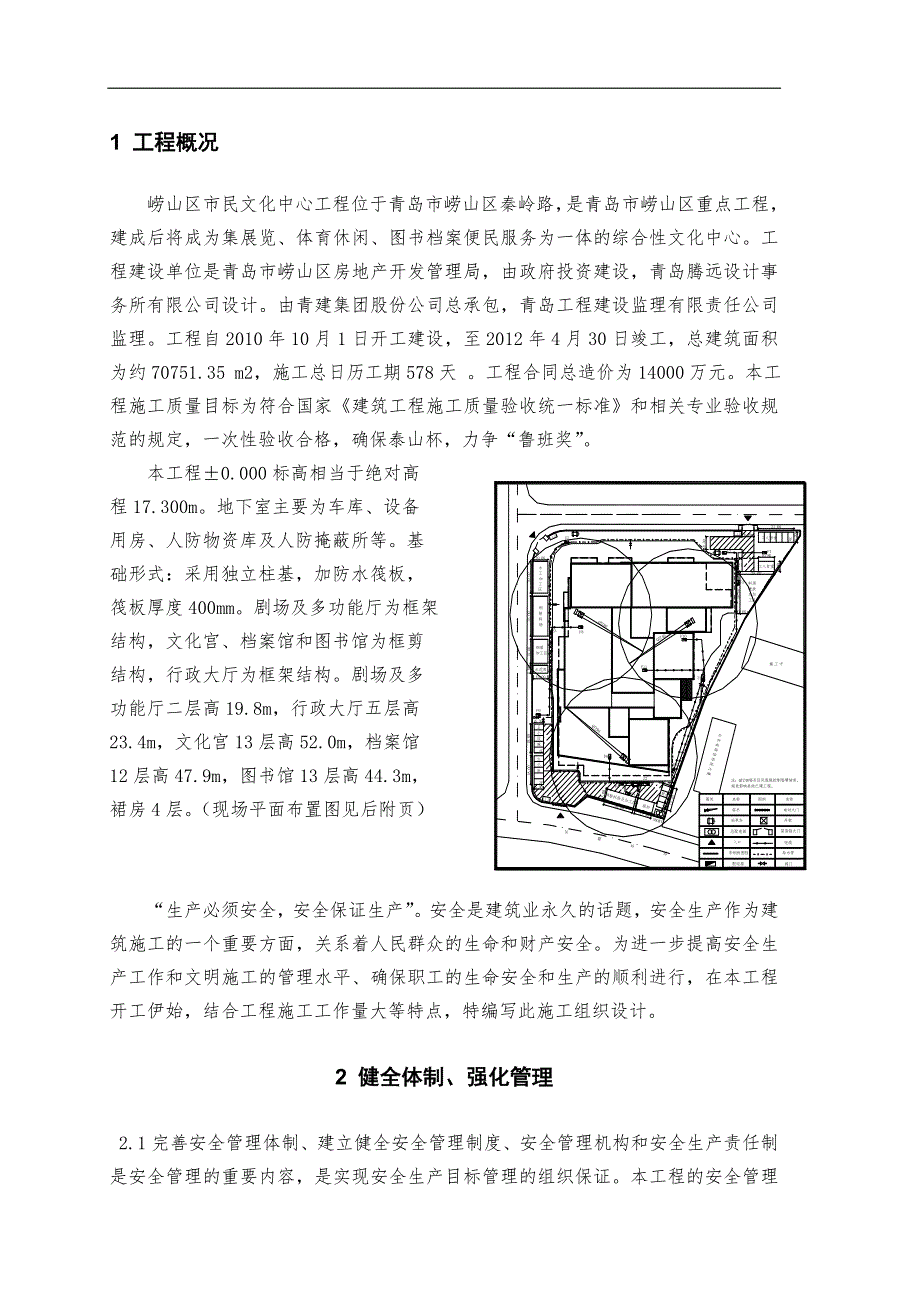

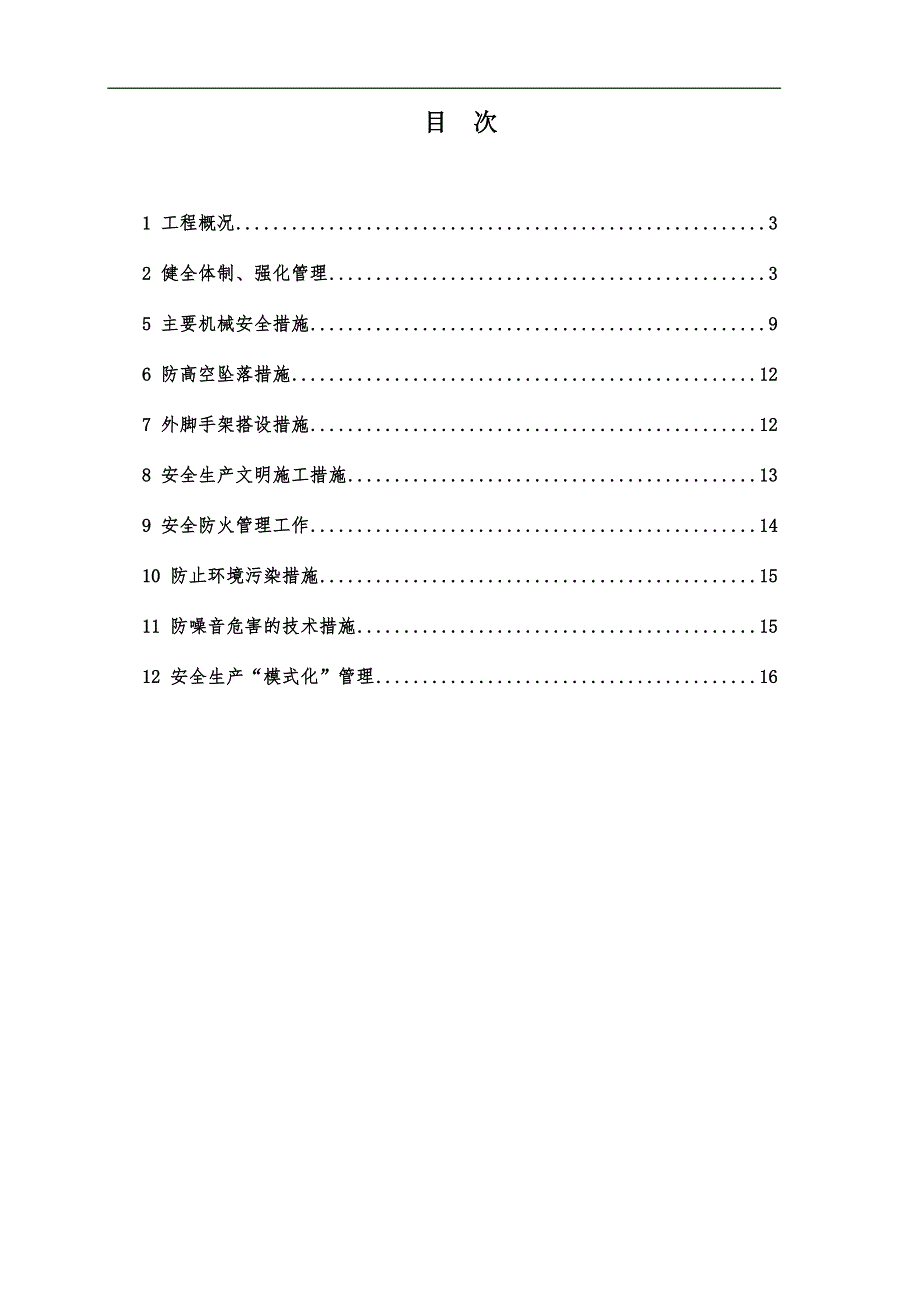

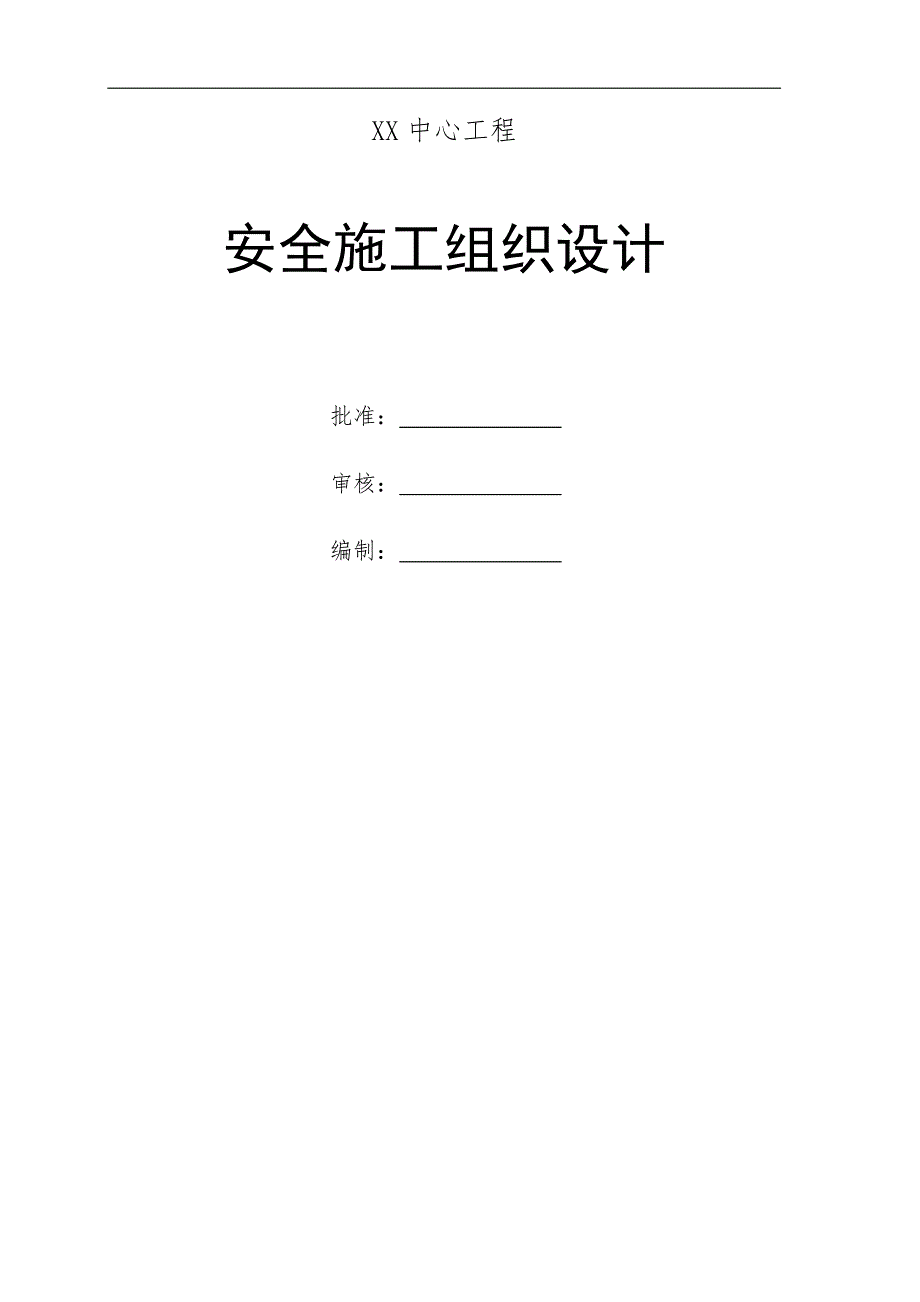

1、XX中心工程安全施工组织设计批准： 审核： 编制： 目 次1 工程概况32 健全体制、强化管理35 主要机械安全措施96 防高空坠落措施127 外脚手架搭设措施128 安全生产文明施工措施139 安全防火管理工作1410 防止环境污染措施1511 防噪音危害的技术措施1512 安全生产“模式化”管理161 工程概况崂山区市民文化中心工程位于青岛市崂山区秦岭路，是青岛市崂山区重点工程，建成后将成为集展览、体育休闲、图书档案便民服务为一体的综合性文化中心。工程建设单位是青岛市崂山区房地产开发管理局，由政府投资建设，青岛腾远设计事务所有限公司设计。由青建集团股份公司总承包，青岛工程建设监理有限责任公
2、司监理。工程自2010年10月1日开工建设，至2012年4月30日竣工，总建筑面积为约70751.35 m2，施工总日历工期578天 。工程合同总造价为14000万元。本工程施工质量目标为符合国家建筑工程施工质量验收统一标准和相关专业验收规范的规定，一次性验收合格，确保泰山杯，力争“鲁班奖”。本工程0.000标高相当于绝对高程17.300m。地下室主要为车库、设备用房、人防物资库及人防掩蔽所等。基础形式：采用独立柱基，加防水筏板，筏板厚度400mm。剧场及多功能厅为框架结构，文化宫、档案馆和图书馆为框剪结构，行政大厅为框架结构。剧场及多功能厅二层高19.8m，行政大厅五层高23.4m，文化宫1
3、3层高52.0m，档案馆12层高47.9m，图书馆13层高44.3m，裙房4层。（现场平面布置图见后附页）“生产必须安全，安全保证生产”。安全是建筑业永久的话题，安全生产作为建筑施工的一个重要方面，关系着人民群众的生命和财产安全。为进一步提高安全生产工作和文明施工的管理水平、确保职工的生命安全和生产的顺利进行，在本工程开工伊始，结合工程施工工作量大等特点，特编写此施工组织设计。2 健全体制、强化管理2.1完善安全管理体制、建立健全安全管理制度、安全管理机构和安全生产责任制是安全管理的重要内容，是实现安全生产目标管理的组织保证。本工程的安全管理工作中，实行的三级安全管理：公司项目部施工队，并制定
4、各级、各部门、各班组、各工种安全生产责任制，制定严明、职责明确，并且按照工地平均人数的5，配备专职安全员2名，成立安全指导小组，保证对安全工作从上至下层层把关，面面俱到。现场成立安全文明施工领导小组组长：副组长：组员：公司安全处项目经理 执行经理 安全员材料员资料员质量员安装工程师土建工程师安装施工负责人土建施工负责人焊工班组电工班组瓦工班组木工班组砼工班组钢筋班组2.2目标管理：实行目标管理是强化干部、职工的安全思想意识，提高安全管理水平，确保建设项目安全、高效、文明施工的有力措施，按上级有关条文规定，结合单位实际情况，逐级制定安全管理目标。2.3建立安全例会制度：工地每月定期召开会议，分析
5、安全生产情况，掌握安全生产发展动态，研究解决安全生产中的突出问题，确保安全生产。2.4坚持安全生产的宣传教育制度：利用各种宣传形式，如：宣传栏、黑板报、广播、竞赛、演讲等，定期或不定期地采取不同方法，广泛深入的开展安全生产教育，使各级领导和广大职工不断增强安全意识，真正认识到安全生产的必要性、重要性，进快掌握安全生产、文明施工的科学知识、牢固树立“安全第一”的思想，自觉遵守各项生产法规和制度，确保安全生产。2.5坚持定期进行安全生产技术培训，未经教育或教育后不合格的工人不得上岗操作，特种作业人员未经主管部门培训、发证，均不得从事特种作业。2.6坚持安全技术交底，各分部、分项安全技术交底由施工员
6、、技术负责人，专职安全员参加审定，各级安全技术交底后，均办理签字手续。2.7坚持检查制度，严格执行班组日检查，工地周检查，分公司半月检查，总公司月检查，并将检查情况向上级报告，以便更好的指导安全生产工作。2.8实行安全生产与经济效益挂钩的管理办法，公开奖罚，定期张榜。3 临时设施布置3.1场区围挡3.1.1彩钢板围墙设置根据目前工程开挖周边围挡情况，沿周边道路需搭设彩钢板围挡墙（详见平面布置图）。彩钢板围挡采用50钢管做骨架固定，彩钢板表面根据需要颜色喷漆，彩钢板高度为2.0m。彩钢板搭设需横向上线，搭设稳固，做到封闭完整、严密牢固、美观大方，上口要平，外立面要直，并进行美化对外宣传按照我公司
7、统一规划进行实施。支撑架做法：围挡墙斜向支撑为每2.8m设一道，斜撑加固点位置，在地面上用人工击入长度不低于50cm，然后与彩钢板斜撑钢管用卡扣连接。（具体作法详如下图）。3.1.2入口设置整个场区设置三个入口，主入口位于场区东北侧，大门采用不锈钢电动门，门头架体材料为方管，金属框架覆灯箱布，其上设企业标志，并于大门两侧位置设置“七牌两图”，字体规范，内容完整详尽符合标准要求。另两个入口位于场区南侧和西北侧，主要为施工现场材料入口，平面位置见现场平面布置图。（正立面效果图如下）3.1.3临边防护做法立杆间距2000mm，护栏立杆入地深度不小于500mm，水平栏杆设两道，间距为600mm。护栏钢
8、筋均涂刷醒目红白相间油漆。护栏搭好后，均张设密目网防护，挂警示牌。（护栏具体作法如下图）。3.1.4电缆沟做法在坡顶挡水台位置设置300mm高，厚120mm砖墙，中间填砂作为电缆敷设的电缆沟宽度为300mm。（做法见下图）3.1.5场地硬化、绿化施工现场、材料堆场采用混凝土面层进行硬化，办公区、生活区、临时道路采用250mm厚C20混凝土进行硬化。对场地的基本要求是平整坚实，顺水无坑洼，场地内保持清洁，无杂草、石头、砖头、烂纸、木屑等杂物，以达到文明施工要求。场地绿化：在办公区种植花草，进行绿化。3.1.6安全要求对彩钢板及护栏每天安排专人巡回检查，发现有不牢固或是损坏立即修复；对基坑周边应有
9、巡视纪录，如发现有安全隐患立即汇报，以采取措施。支撑点加固点范围之内，严禁堆放料具。基坑周边堆放料具需距坑边2m以外，堆放高度不超出1.2m，做到安全施工。3.2办公区及生活区布置办公用房采用岩棉夹芯彩钢板搭设而成，长度约25.2米，宽度为6.6米，主要作为甲方、监理及施工单位办公用（详见施工平面布置图）。因基坑开挖后现场场地狭窄，现场不考虑工人生活区设置。3.3现场布置钢筋加工场及设于场区西侧及南侧，水泥库设置在场区西北侧，具体见施工平面布置图。厕所设于场区南侧，南门东侧，长6米，宽3米，采用岩棉夹芯彩钢板搭设，并设置自动冲水设施，作好污水的排放处理。按照电业部门有关规定，在现场500KVA
10、箱式变压器四周围设2米高栅栏以进行隔离防护，栅栏刷红黄油漆以示警戒。4 施工现场的安全措施4.1一般措施、规定及“三宝四口”防护措施：4.1.1参加施工的工人，要熟悉本工种的安全技术操作规程，操作中、应坚守岗位，严禁酒后操作。4.1.2电工、焊工、各种机动车辆司机，须经过专门训练，考试合格发给操作证，方准独立操作。4.1.3正确使用个人防护用品和安全防护设施。进入现场，须戴安全帽，距地面三米以上要有防护栏杆、档板或安全网。安全网、安全帽应按规定使用，定期检查，不符合要求的严禁使用。4.1.4施工现场的洞、坑、沟、预留孔、楼梯口、通道等危险处，要设有盖板、围栏、安全网等防护设施明显标志。4.1.
11、5楼板上边长小于150洞口，四周设防护栏杆，洞口下张设安全平网。4.1.6对于坑洞周边、阳台、料台、挑平台、楼层周边及楼梯段边等处安全临时护栏，采用双道横杆，按规范设置，上料平台口设置活动防护栏杆。4.1.7在各施工通道入口处搭设双层防护棚，以钢管做骨架，上盖夹板，并固定牢靠。4.1.8搅拌机、砂浆机搭设双层防护棚，防雨防砸，上层盖七夹板或竹片，下层盖石棉瓦。4.1.9安全平网内杂物定期清理。4.2施工用电的安全措施：施工现场要严格执行建设部施工现场临时用电安全及时规范（JGJ46-1988）。4.2.1本工程的施工用电从现场变压器引下来后，分到一级箱，再到二级箱，一级箱二级箱均采取接地、接零
12、。4.2.2施工用电安全技术措施和电器防火措施：4.2.2.1采用统一用电管理规则，安排专人统一进行控制。4.2.2.2人员责任：配电房设专人管理1名，工地设电工3名，均有电工操作证。4.2.2.3全系统均采用TN-S制供电，设置专用保护零线，使用五芯电缆，实行“三级配电，二级保护，一机一闸，一漏一箱”，做好现场照明的使用安全。4.2.2.4具体措施：4.2.2.4.1在配电房内配电柜各分路各配200A自动空气开关1台，并按各分路负载大小调定整定电流值。4.2.2.4.2在回路分配箱内设二台100A漏电保护器。在钢筋加工回路分配箱中设150A漏电开关1台，各用电设备均逐台匹配相应的电箱和漏保开
13、关。在楼层，分配箱内各设漏电开关，分别保护楼层专门箱，各用电设备均逐台匹配相应的电箱和漏电开关。4.2.2.4.3各回路从配电房到分配箱段全部采用五芯绝缘电缆穿铁管埋地敷设，从分箱到专门箱，专门箱到开关箱的引线，根据现场条件，能采用埋设电缆的尽量采用设电缆，以避免不必要的干扰和损坏，利于组织文明施工。4.2.2.4.4照明部份，施工期间照明采用36V安全电压，所有带金属外壳的灯具均采用3芯供电。4.2.2.5系统采用TN-S制供电，为保障系统正常工作，要求工作零线和保护零线采用不同颜色的导线，以示严格的区分。在配电房和级分配箱处，配电线路中间处，配电线路末端处，做防雷接地的电器设备处（电梯）等
14、必须设置重复接地点，待建筑物的避雷接地网形成后，再使重复接地点与避雷接地网连接。注意：保护零线、接地引线、接地体之间必须保证电气连接。5 主要机械安全措施在本工程使用的施工机械有塔吊、物料提升机、砼输送泵车、钢筋加工机械、电焊机以及其他小型机械。各种机械都必须制定有关规章制度，各种机械的操作员都执行按本工种持证上岗制度。5.1垂直运输机械施工安全措施5.1.1立柱的纵向中心至建筑物的距离，应按照说明书并视现场的施工条件确定，优先选择较小距离，以利整机的稳定，基础用C40混凝土浇灌。5.1.2塔式起重的安装和拆卸，都要制定安装和拆卸的措施方案（包括安全防护措施方案），并对所有参加作业的人员进行明
15、确的安全技术交底；安装和拆卸过程中，要有专人统一指挥，并熟悉图纸、安装程序及检查要点。5.1.3塔式起重机的安装、拆卸必须由合格的专业拆装队进行；塔吊司机、塔吊拆装人员以及塔吊指挥都必须持有市级劳动部门签发的特殊工种操作证。5.1.4调试梯笼。调试导向滚轮与轨轨间隙，以不能自动下滑为限，并在离地面10m高度以内，做上下运行试验。5.1.5随立柱的升高，必须按规定进行附壁连接，第一道附壁杆距地面应为10m左右，以后每隔6m（按说明书规定）做一道附壁连接，连接杆必须紧固，随紧固随调整立柱的垂直度，每10m偏差不大于5mm。顶部悬臂部分不得超过说明书规定的高度。5.1.6垂直运输机械应按规定单独安装接地保护和避雷装置。底笼周围2.5m范围内
