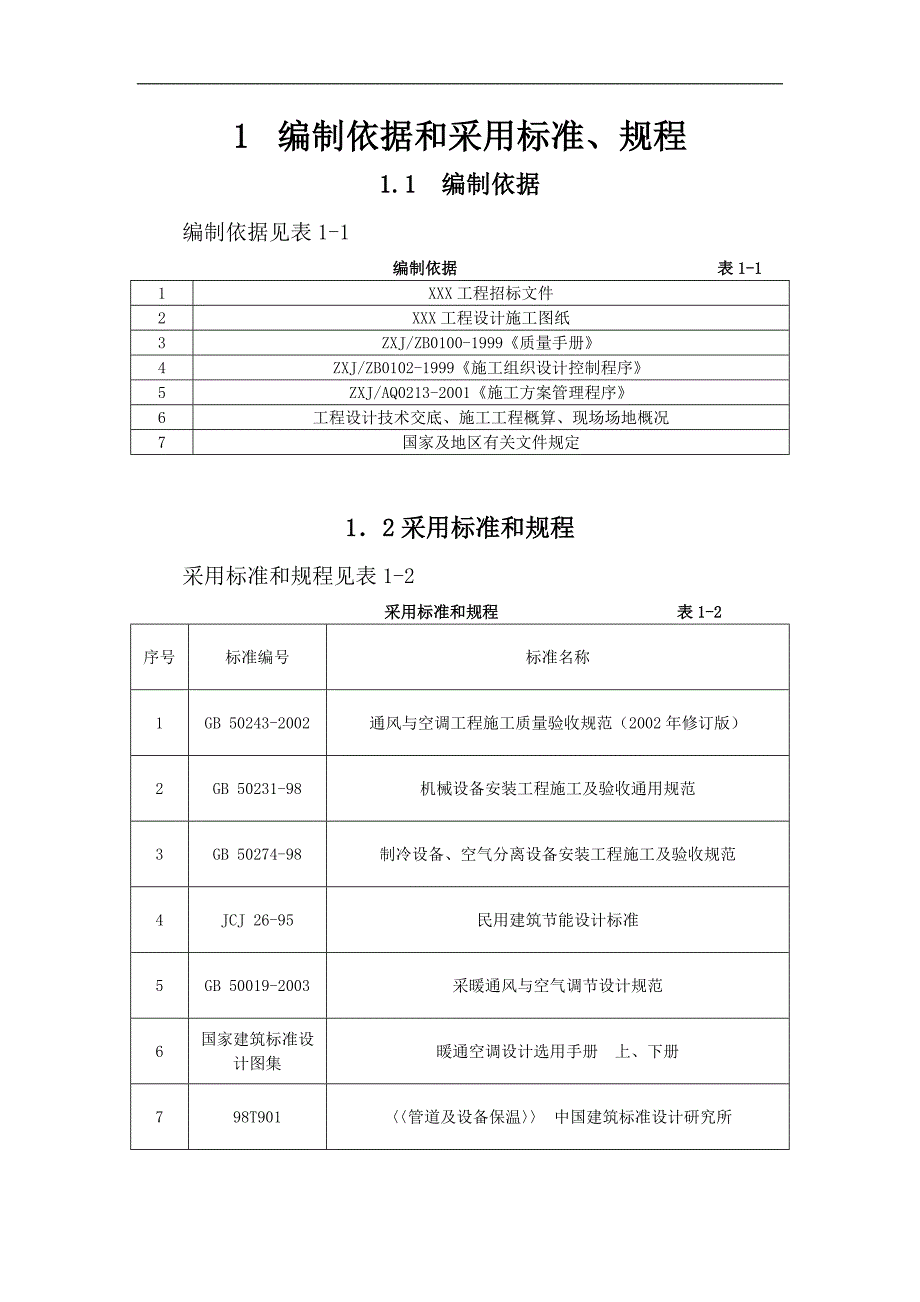

1、XXX通风空调工程施工组织设计1 编制依据和采用标准、规程1.1 编制依据编制依据见表1-1编制依据 表1-11XXX工程招标文件2XXX工程设计施工图纸3ZXJ/ZB0100-1999质量手册4ZXJ/ZB0102-1999施工组织设计控制程序5ZXJ/AQ0213-2001施工方案管理程序6工程设计技术交底、施工工程概算、现场场地概况7国家及地区有关文件规定12采用标准和规程采用标准和规程见表1-2 采用标准和规程 表1-2序号标准编号标准名称1GB 50243-2002通风与空调工程施工质量验收规范（2002年修订版）2GB 50231-98机械设备安装工程施工及验收通用规范3GB 50

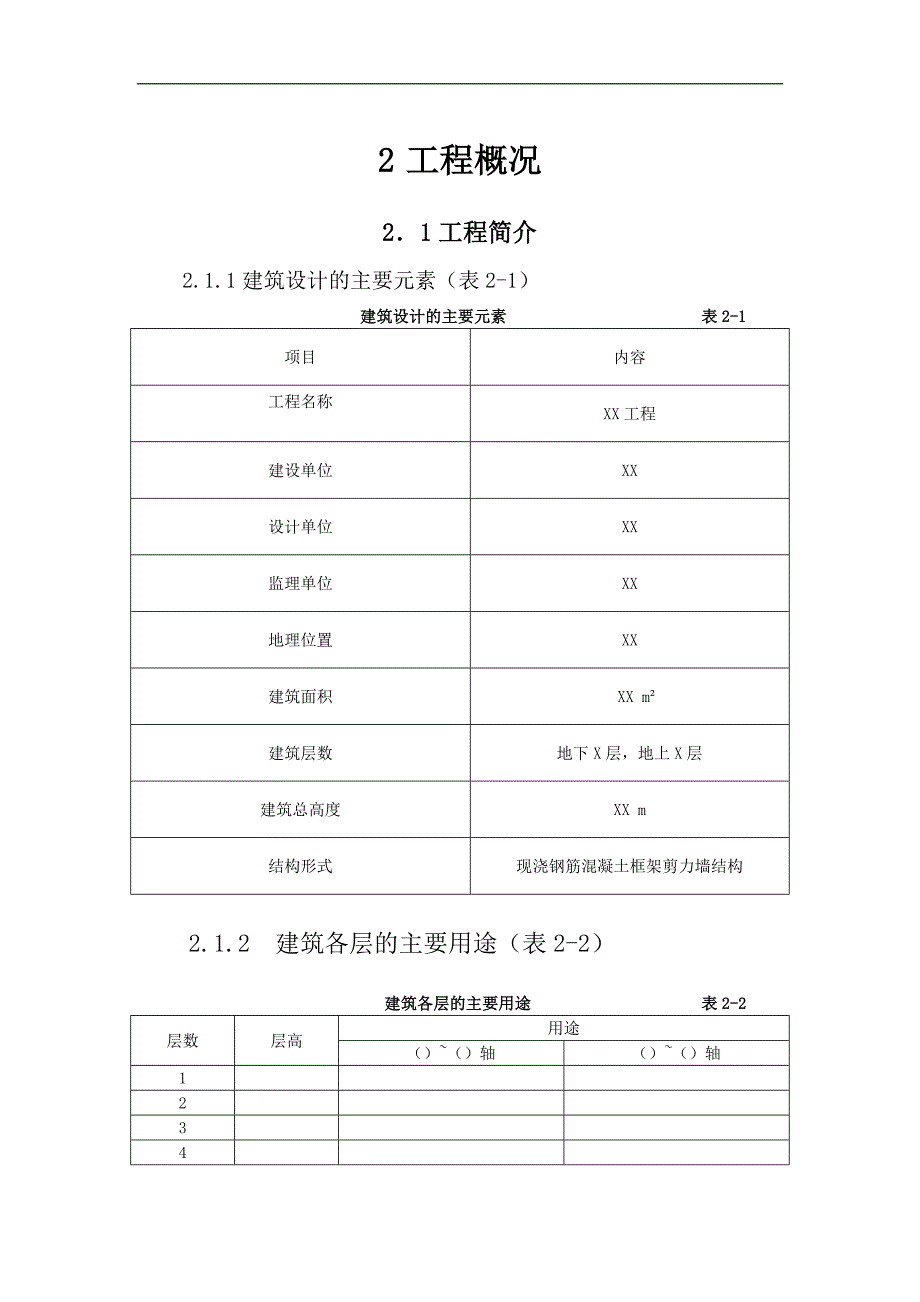

2、274-98制冷设备、空气分离设备安装工程施工及验收规范4JCJ 26-95民用建筑节能设计标准5GB 50019-2003采暖通风与空气调节设计规范6国家建筑标准设计图集暖通空调设计选用手册 上、下册798T901管道及设备保温 中国建筑标准设计研究所2 工程概况21工程简介2.1.1建筑设计的主要元素（表2-1） 建筑设计的主要元素 表2-1项目内容工程名称XX工程建设单位XX设计单位XX监理单位XX地理位置XX建筑面积 XX m建筑层数地下X层，地上X层建筑总高度XX m结构形式现浇钢筋混凝土框架剪力墙结构2.1.2 建筑各层的主要用途（表2-2） 建筑各层的主要用途 表2-2层数层高用
3、途（）（）轴（）（）轴123452.1.3室内设计参数 室内设计参数 表2-3房间名称夏季室内温度（）夏季室内相对湿度（xx）冬季室内温度（）冬季室内相对湿度（xx）新风补给量（/h）新风换气次数（次/h）2.2 通风空调工程本工程空调系统主要为风机盘管加新风系统。 2.2.1 空调系统的冷热源和设计负荷（1） 设计负荷：本工程设计冷负荷QL=xx KW,热负荷Qr=xxKW,集中空调面积F=xx；（2） 冷热媒参数：夏季空调冷冻水供回水温度为7/12；（3） 空调系统的冷热源：冷源：由安装在XXXXXX的机组提供，其规格为XXXX。热源：冷却水系统：由安装在XXXXXX的冷却塔及其附属设备组
4、成。3 施工部署3.1 施工组织机构及施工组织管理措施在技术上确保达到优质目标，具体施工组织管理措施如下。3.1.1 建立由公司技术主管副经理、项目经理、公司设备专业技术主管、项目专业技术主管工程师、专业技术主管、材料供应组长组成的本工程专业施工安装项目领导班子，负责本工程专业施工的领导、技术管理、材料供应和进度协调工作。3.1.2 按专业、项目、按工序、按系统及时进行预检、试验、隐检、冲洗、调试工作，并完成各种记录单的填写和整理工作。4 施工准备4.1 技术准备4.1.1 建立公司、现场两级图纸会审班子实行背靠背对施工图纸进行审图和各工种之间图纸的全面会审制度，提出初步解决方案和建议。然后双
5、方将会审结果进行汇总，以书面形式提请设计、建设各方解决，办理设计变更与洽商，将图纸中的问题解决在施工实施之前。4.1.2 成立现场协调小组建议由甲方牵头，组成由建设、设计、监理、总包、分包单位组成常驻现场协调小组，定期协调现场需要协调的问题。4.2 施工机械和设备准备施工的所有管材、设备应统一管理，在现场应配备工具房一至两间。4.3 施工进度计划和材料进场计划4.3.1 材料、设备采购定货及进场计划中标后详细编制。4.3.2 施工进度计划中标后详细编制。5 工程质量目标和保证达到工程质量目标的技术措施5.1 工程质量、工期、现场环境管理目标5.1.1 工程质量目标工程质量等级达到优良。5.1.
6、2 工期目标1.定额工期：xx天，业主要求工期:xx天。2.我方承诺工期：xx天。5.1.3 现场管理目标确保施工现场安全、整洁，施工快速、无误地进行。5.2 保证达到工程质量目标的技术措施5.2.1 编制通风空调工程设计参数检测、系统调试实施方案通风空调系统参数检测和系统调试是检验施工质量、设计功能是否满足工艺的建筑质量和使用功能要求必要和必不可少的手段，也是分清工程质量事故归属的有效论据，更是节约能源减轻环境污染的有效技术措施。5.2.2 制定关键工序的质量保障控制程序公司审图组图纸会审公司审图组图纸会审两个审图组图纸会审资料汇总整理成文设计技术交底、办理洽商与设计变更工地各专业组成的技术
7、管理组进行施工工序的初步安排上报监理审批上报监理审批组织实施并上报公司备案上报审批通过图5-1 各工种施工工序进程质量保障控制程序5.2.3 制定施工质量审核控制大纲（表5-1） 通风空调工程施工质量控制大纲 表5-1施工阶段序号控制项目主要控制点控制点负责人工作依据工作见证施工准备阶段1图纸会审阶段着重了解设计概况，各系统的来龙去脉、服务对象，主要设备、材质要求，工程难点、重点，设计未交待清楚和与其它专业相矛盾的地方设计施工图、标准图册、规范、规程及相关文件审图记录施工准备阶段2设计技术交底了解设计意图，弄清审图中提出的疑问，确定设计变更洽商项目纪要设计施工图及相关文件技术交底纪要及设计洽商
8、记录3施工组织设计工程难点及重点，施工力量安排与部署，主要施工项目的施工方法及质量进度保证措施施工图纸、规范、规程及施工机械配备情况，新工艺设备的配备的可能性施工组织设计研讨记录、审批记录文件及施工组织设计交底记录4材料设备采购设备、材料的型号规格，质量检测报告书、使用单位的调查报告书的真实性，施工预概算等设计图纸要求，工程物质选样送审表，质量检测报告书，使用单位的调查报告书工程物质选样送审表，工程物质进场检验记录5施工组织设计交底工程难点及重点，施工力量安排与部署，主要施工项目的施工方法及质量进度保证措施施工组织设计审批文件及相关规范、规程施工组织设计交底记录6劳务队伍选择劳务队伍的技术力量
9、、管理与素质合格承包文书，技术力量素质，管理体制和组织机构外包劳务队审批报告7材料机具进场满足施工进度计划材料机具设备进场计划书材料设备进场检验记录，施工领料记录单，可追溯性材料设备产品记录单8编制通风空调工程调试方案参数数量与精度、测试仪表型号规格与精度、测试方法与资料整理施工图纸、规范、规程测试调试数据记录、测试资料报告管道设备安装阶段1孔洞预留、管件预埋孔洞尺寸、位置、标高用预埋管件材质、加工质量和固定措施施工图纸、规范、规程预检、隐检记录单2管件、附件制作材质、规格、咬口焊口、翻边、铆钉间距与铆接质量、外观尺寸与平整度、严密性施工图纸、规范、规程材料设备进场检验、预检、灯光检测记录单3
10、通风管道吊装水平度、垂直度、坡度、甩口位置、连接方式、连接方式、严密性、支座间距和安装、防腐保温施工图纸、规范、规程、标准图册要求和设备器具样本接口尺寸预检、隐检、灯光检漏、漏风率检测试验记录单4空调管道安装水平度、垂直度、支架间距、坡度、甩口位置、连接方式、耐压强度和严密性、防腐保温、固定支座位置和安装施工图纸、规范、规程、标准图册要求和设备器具样本接口尺寸预检、隐检、水压、冲洗试验记录单5风口附件安装型号规格、位置、标高接口严密性、平整度、阀件方向性、调节灵活性施工图纸、规范、规程、标准图册要求和附件设备样本预检、隐检、调试试验记录单6各类机组安装型号规格、位置、标高、平整度、接口、减振、
11、严密性施工图纸、规范、规程、标准图册、设备样本要求进场检验、预检、水压试验、漏风率检测记录单系统调试1单机试运转风（水）量、风压、转速、噪声、转动件外表温度、震动波幅施工图纸、规范、规程设备、样本要求单机试运转试验记录单2空调冷热媒和冷却系统试验冲洗试验压力、冲洗流量与速度施工图纸、规范、规程系统水压和冲洗试验单3送回风口风量和通风空调系统风量平衡风口、支路风量、系统总风量施工图纸、规范、规程风口风量及系统调试试验记录单4室内参数检测房间温度和送风口流速、湿度、洁净度噪音、静压等施工图纸、规范、规程要求室内参数检测记录单5系统联合试运转通风系统、冷热源系统、冷却水系统、自动控制系统和室内参数施
12、工图纸、规范、规程要求系统联合试运转试验记录单施工资料整理1记录单内容文字书写、内容准确性、时限性、相关性、签字完整性、文笔简练性DBJ 01512000施工记录单2记录单组卷格式、分类、数量、装订DBJ 01512000施工记录单组卷5.2.4 控制质量通病，提高施工质量1防止管道干管分流后的倒流差错。2严格执行建五技质169号通风空调工程安装中若干问题的技术措施第4.14.5条规定，禁止在通风安装工程中滥用软管和软接的规定，减少空调病的发作，以确保用户的健康。3管道走向的布局：应先放样，调整合理后才下料安装。特别要防止出现不合理的管道走向。4注重管道两边与墙体的距离：注意管道预留孔洞位置的准确性，防止安装后管道距离墙体表面距离超过规范的要求和影响外观质量。5.2.5 规范施工技术记录资料管理1. 贯彻建五技质154号“建筑安装工程资料管理规定”暖卫通风部分实施中提出问题的处理意见，使现场技术管理人员明确该规程的本质在于强调资料的完整性、真实性、准确性、系统性、时限性和同一性。2. 强调工序技术交底的重要性，并提供某项工序技术交底的具体编制方法。3. 提供比较难以填写记录单的填写示例，规范技术管理资料的样式。5.2.6 成品、半成品的保护措施本工程作业面大、工种多、多专业交叉作业，故成品、半成品的保护工作特别重要。特别是风管因为容易破损及折断，要加强保护，对破坏
